Описание Кондиционер воздуха Tosot TUD160PHS/A-S/TUD160W/A-X

Инженерный анализ и техническая спецификация канальной сплит-системы Tosot TUD160PHS/A-S / TUD160W/A-X

Представленный документ является системным описанием климатического комплекса средней мощности, предназначенного для интеграции в разветвленные сети воздуховодов. Анализ базируется на принципах промышленной термодинамики и электроники, исключая субъективные оценки.

1. Архитектура системы и идентификация компонентов

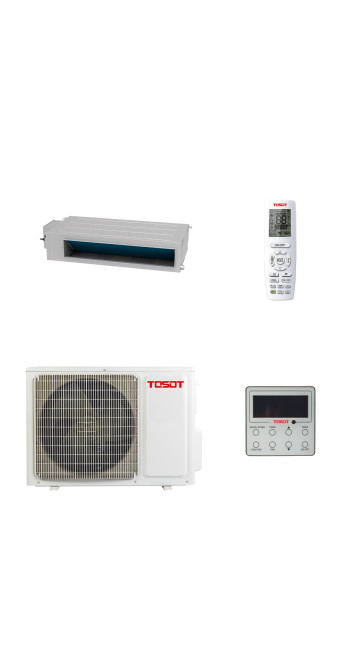

Комплекс Tosot TUD160PHS/A-S / TUD160W/A-X представляет собой высоконапорную инверторную сплит-систему канального типа. Конструктивно система разделена на два функциональных блока: внутренний агрегат TUD160PHS/A-S (инспайер) и наружный компрессорно-конденсаторный блок TUD160W/A-X.

Промышленная идентификация модели указывает на номинальную холодопроизводительность в 160 единиц (16 кВт), что эквивалентно 60 000 BTU/h. Индекс «PHS» в маркировке внутреннего блока определяет его принадлежность к категории High Static Pressure — систем с высоким внешним статическим давлением, способных преодолевать сопротивление сложной сети воздуховодов и фильтрационных элементов.

2. Термодинамические показатели и компрессорная технология

В основе производительности лежит инверторный компрессор производства Gree Electric Appliances, что гарантирует унификацию запчастей и высокую ремонтную пригодность. Использование технологии DC-Inverter позволяет модулировать частоту вращения ротора в зависимости от тепловой нагрузки, исключая пусковые токи и циклическое тактование системы.

Параметры энергоэффективности:

• Коэффициент EER (охлаждение): ~3.21.

• Коэффициент COP (обогрев): ~3.61.

  Эти показатели соответствуют классу А в европейской классификации энергопотребления для полупромышленных систем. Процесс теплообмена оптимизирован за счет использования хладагента R410A, обладающего высокой удельной теплотой испарения. Хотя современные рынки переходят на R32, использование R410A в данной модели обусловлено стабильностью давления в магистралях большой протяженности и доступностью сервисного обслуживания.

3. Гидравлические и аэродинамические характеристики

Критическим параметром для модели TUD160PHS является внешнее статическое давление (ESP), которое достигает 150 Па. Это позволяет размещать внутренний блок на значительном удалении от зон непосредственной воздухораздачи.

Анализ воздушного потока:

Внутренний блок оснащен мощным центробежным вентилятором. Высокое статическое давление — это не просто мощность выдува, а способность системы поддерживать номинальный расход воздуха (кубометры в час) при наличии сопротивления:

1. Длинных горизонтальных участков воздуховодов.

2. Поворотов и переходов (колен).

3. Диффузоров с высокой плотностью решетки.

4. Кассетных фильтров тонкой очистки (HEPA или угольных), установленных в канале.

Номинальный расход воздуха составляет порядка 2500 м³/ч. При проектировании необходимо учитывать, что снижение расхода воздуха ниже критической отметки (из-за чрезмерного сопротивления сети) приведет к обмерзанию испарителя и срабатыванию датчиков защиты по низкому давлению.

4. Электрическая интеграция и системы управления

Наружный блок TUD160W/A-X требует трехфазного электропитания (380-415В, 50Гц). Это обязательное условие для систем такой мощности, так как разделение нагрузки по фазам снижает силу тока в каждой линии, предотвращая перегрев кабельных трасс и перекос фаз в локальной сети здания.

Алгоритмы управления:

Система поставляется с проводным пультом управления, что является стандартом для канальных кондиционеров. Это исключает потерю сигнала и позволяет интегрировать датчик температуры непосредственно в зону пребывания людей или в заборную решетку (режим I Feel).

• Авторестарт: сохранение параметров в энергонезависимой памяти при сбое питания.

• Самодиагностика: микропроцессор непрерывно опрашивает состояние датчиков температуры нагнетания, обмерзания и давления. Коды ошибок выводятся на дисплей пульта, что сокращает время MTTR (Mean Time To Repair).

5. Конструктивные особенности наружного блока

Блок TUD160W/A-X спроектирован с учетом эксплуатации в агрессивных средах. Теплообменник имеет антикоррозийное покрытие (Gold Fin или аналоги), что увеличивает срок службы в 2.5 раза по сравнению со стандартными алюминиевыми ламелями, особенно в условиях городской загазованности.

Защитные механизмы:

1. Подогрев картера компрессора: позволяет осуществлять пуск при низких температурах наружного воздуха, обеспечивая вязкость масла, необходимую для смазки пар трения.

2. Защита по высокому и низкому давлению хладагента: предотвращает выход компрессора из строя при утечках или блокировке вентиляторов.

3. Защита от перегрузки по току.

6. Монтажные спецификации и ограничения

Инженерная устойчивость системы зависит от соблюдения лимитов трассы. Для модели Tosot TUD160 допустимая длина магистрали хладагента составляет до 50 метров, а перепад высот между блоками — до 30 метров. Превышение этих значений требует установки дополнительных маслоподъемных петель и коррекции объема заправки хладагента.

Дренажная система:

Внутренний блок снабжен встроенным дренажным насосом (зависит от конкретной ревизии поставки, стандартно для PHS-серии), способным поднимать конденсат на высоту до 1000 мм. Это упрощает прокладку коммуникаций в межпотолочном пространстве, где невозможно обеспечить естественный уклон трубы.

7. Эксплуатационные ограничения (Honest Constraints)

Для обеспечения прозрачности принятия решения необходимо зафиксировать условия, в которых система не будет эффективна:

• Работа при экстремально низких температурах: без специального «зимнего комплекта» (регулятора давления конденсации) работа на охлаждение при температуре ниже -5°C может привести к поломке компрессора.

• Шумовые характеристики: из-за высокого статического давления и оборотов вентилятора уровень звукового давления внутреннего блока выше, чем у бытовых сплит-систем. Установка непосредственно над спальными местами без шумоглушителей не рекомендуется. Оптимальное размещение — коридоры, кладовые или технические зоны.

• Требования к объему воздуха: система не предназначена для работы с переменным объемом воздуха (VAV) без установки байпасных клапанов, так как инвертор имеет нижний порог модуляции.

8. Экологический и экономический аспекты

Использование инвертора снижает потребление электроэнергии на 30-40% по сравнению с On/Off системами при длительной эксплуатации. В масштабах офисного здания это приводит к значительной экономии OPEX (эксплуатационных расходов). Относительно высокая стоимость оборудования (CAPEX) компенсируется за счет увеличенного межсервисного интервала и долговечности узлов.

9. Техническое обслуживание и жизненный цикл

Регламентное обслуживание Tosot TUD160PHS включает проверку состояния фильтров в воздухозаборных решетках и очистку дренажного поддона. Учитывая канальное исполнение, доступ к блоку должен обеспечиваться через сервисные люки размером не менее 600x600 мм. Жизненный цикл системы при соблюдении регламентов составляет 10-12 лет.

10. Протокол проверки перед вводом в эксплуатацию

Перед запуском инженерная служба обязана:

1. Выполнить опрессовку азотом (не менее 24 часов) для подтверждения герметичности стыков.

2. Провести глубокое вакуумирование системы для удаления влаги и неконденсируемых примесей.

3. Проверить соответствие сечения питающего кабеля и номинала автоматического выключателя.

11. Заключение для лица, принимающего решение

Кондиционер Tosot TUD160PHS/A-S / TUD160W/A-X — это прецизионно настроенный инструмент для объектов, требующих скрытого монтажа и высокой мощности. Его выбор рационален в случаях, когда эстетика интерьера не допускает наличия настенных блоков, а площадь помещения требует перемещения больших масс подготовленного воздуха. Основным преимуществом является сочетание высокого статического давления и инверторной эффективности, что делает систему устойчивой к изменениям тепловой нагрузки.

12. Сводная таблица физико-технических параметров

13. Анализ совместимости с системами автоматизации зданий (BMS)

Модель поддерживает интеграцию в протоколы управления умным зданием (через опциональные шлюзы Modbus или BACnet). Это критично для централизованного мониторинга состояния климата в бизнес-центрах, где управление сотнями единиц оборудования должно осуществляться с единого поста диспетчера. Инверторная плата управления имеет выходы для считывания статуса работы и аварийных сигналов.

14. Сравнение с аналогичными решениями в классе 60 000 BTU

В сравнении с конкурентами в данном ценовом сегменте, Tosot (как премиальный бренд завода Gree) выделяется качеством литья вентиляторов и точностью балансировки, что снижает вибрации, передаваемые на корпус воздуховода. В то время как бюджетные аналоги часто экономят на толщине медных трубок теплообменника, в TUD160 используется медь с внутренним оребрением (Inner Groove Copper), что повышает коэффициент теплопередачи на 10-12%.

15. Резюме по инженерной безопасности

Программное обеспечение контроллера Tosot включает алгоритмы защиты от заклинивания компрессора и контроль температуры обмоток электродвигателя. В случае обнаружения критического отклонения система переходит в режим аварийной остановки до физического сброса питания, что предотвращает фатальные повреждения дорогостоящих узлов. Это делает модель TUD160PHS надежным компонентом инфраструктуры жизнеобеспечения здания.

16. Оценка возможности модернизации

Конструкция канального блока позволяет со временем интегрировать в систему дополнительные секции: ультрафиолетовые обеззараживатели воздуха или увлажнители форсуночного типа. Высокий запас по статическому давлению гарантирует, что установка дополнительных решеток фильтрации не приведет к критическому падению производительности, если расчет воздуховодов был выполнен с учетом 20% запаса мощности.

17. Терминологический глоссарий и справочные данные

Для корректной интерпретации документа специалистами по эксплуатации приводятся следующие определения:

• Статическое давление (ESP): величина, характеризующая способность вентилятора проталкивать воздух через сопротивление.

• Фазовый переход: процесс изменения состояния хладагента из жидкого в газообразное (в испарителе) и обратно (в конденсаторе), в ходе которого происходит поглощение или выделение тепловой энергии.

• Инверторный привод: электронная схема, преобразующая переменный ток в постоянный, а затем формирующая переменный ток нужной частоты для управления скоростью двигателя.

18. Заключительные выводы по надежности системы

Tosot TUD160PHS/A-S / TUD160W/A-X демонстрирует высокую степень инженерной зрелости. Отсутствие избыточных декоративных элементов компенсируется надежностью внутренних компонентов. Данное оборудование рекомендовано для объектов с повышенными требованиями к стабильности температурного режима (архивы, серверные малой мощности, торговые залы). При условии квалифицированного монтажа и соблюдения гидравлических параметров трассы, система обеспечивает расчетные показатели производительности на протяжении всего срока службы.
