Техническая спецификация и инженерный анализ системы кондиционирования Gree FGR40/BNa-M

Канальная сплит-система Gree FGR40/BNa-M представляет собой полупромышленное климатическое оборудование, спроектированное для обеспечения температурного режима в помещениях большой площади с разветвленной сетью воздуховодов. Данный агрегат относится к категории высоконапорных кондиционеров, что определяет его основное применение в коммерческом секторе: офисных центрах, торговых залах, производственных цехах и складских комплексах. Инженерная ценность модели заключается в ее способности преодолевать значительное аэродинамическое сопротивление вентиляционных каналов, сохраняя при этом стабильные показатели теплообмена.

Архитектура системы и конструктивные особенности

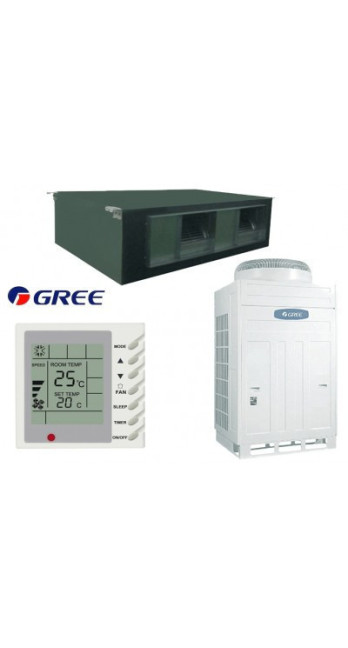

Конструкция Gree FGR40/BNa-M базируется на разделении циклов испарения и конденсации. Внутренний блок предназначен для скрытой установки в межпотолочном пространстве или технических помещениях. Основным рабочим узлом внутреннего блока является центробежный вентилятор повышенной мощности. В отличие от бытовых серий, здесь используется двигатель с высоким крутящим моментом, обеспечивающий номинальное внешнее статическое давление до 150 Па. Это позволяет интегрировать устройство в сложные конфигурации приточно-вытяжных систем, где длина трассы воздуховодов может достигать нескольких десятков метров.

Внешний блок системы (компрессорно-конденсаторный агрегат) выполнен в корпусе из оцинкованной стали с антикоррозийным покрытием. В данной модификации применен спиральный компрессор (Scroll), который характеризуется меньшим количеством подвижных деталей по сравнению с поршневыми аналогами. Это решение напрямую влияет на эксплуатационный ресурс и уровень вибрационной нагрузки на несущие конструкции. Использование технологии Scroll обеспечивает плавное сжатие хладагента R410A, что минимизирует пульсации давления в контуре и снижает риск усталостного разрушения медных трубок.

Термодинамические показатели и производительность

Номинальная холодопроизводительность модели составляет приблизительно 14 кВт (что эквивалентно 48 000 BTU/h в британской системе единиц). При анализе эффективности необходимо учитывать, что фактическая мощность охлаждения является переменной величиной, зависящей от температуры наружного воздуха и влажности в помещении. Коэффициент энергоэффективности (EER) системы находится в диапазоне 2.8–3.1, что является стандартом для неинверторных систем (On/Off) данного класса мощности.

Важным параметром является расход воздуха, который у FGR40/BNa-M достигает 2500–2800 $m^3/h$. Такая интенсивность воздушного потока требует тщательного расчета сечения распределительных решеток и диффузоров. Несоблюдение правил аэродинамики может привести к возникновению шума в каналах, превышающего паспортные значения 50–54 дБ(А) для внутреннего блока. Инженерный расчет должен учитывать, что при увеличении статического давления выше расчетного, производительность вентилятора снижается согласно QH-характеристике, что может вызвать обмерзание испарителя из-за недостаточного съема тепла.

Электрические параметры и требования к электросети

Gree FGR40/BNa-M требует подведения трехфазного электропитания (380-415В, 50Гц). Это критический аспект, так как использование трех фаз позволяет распределить нагрузку более равномерно и снизить рабочие токи в каждой жиле кабеля. Максимальная потребляемая мощность в режиме охлаждения составляет около 5.5–6.0 кВт. Однако ключевым фактором для проектировщика системы электроснабжения является пусковой ток компрессора. В момент старта значение тока может кратковременно превышать рабочее в 4–6 раз. Для предотвращения ложного срабатывания автоматических выключателей рекомендуется использовать автоматы с характеристикой «D» и сечение медного кабеля не менее 4 $mm^2$ на каждую фазу, учитывая длину линии и возможные падения напряжения.

Система управления включает в себя защиту от перекоса фаз и неправильной последовательности подключения. При обнаружении ошибки в фазировке встроенный контроллер блокирует запуск компрессора, предотвращая его вращение в обратную сторону, что фатально для спиральных механизмов.

Сравнение с отраслевыми стандартами: Gree vs Daikin

В контексте запросов пользователей, сравнивающих продукцию Gree с премиальным сегментом (Daikin), необходимо провести объективный анализ. Daikin традиционно лидирует в области точности инверторного управления и инновационных алгоритмов энергосбережения (серии Sky Air). Однако в сегменте высоконапорных канальных систем «On/Off» промышленного назначения Gree FGR40/BNa-M демонстрирует паритет по надежности механических компонентов.

Если Daikin делает ставку на интеллектуальные датчики присутствия и многоуровневую фильтрацию, то модель от Gree ориентирована на «грубую» производительность и ремонтопригодность. Стоимость владения системой Gree зачастую ниже за счет доступности запасных частей и стандартизации узлов. При этом по уровню шума внутреннего блока Gree может уступать Daikin на 3–5 дБ, что делает его менее предпочтительным для тихих офисов, но абсолютно приемлемым для торговых площадей и серверных.

Эксплуатационные ограничения и климатическая адаптация

Эффективная работа Gree FGR40/BNa-M ограничена температурным коридором. В режиме охлаждения система стабильно функционирует при наружной температуре от +18°C до +43°C. Эксплуатация при температурах ниже +18°C требует установки низкотемпературного комплекта (вариатор скорости вентилятора наружного блока, подогрев картера компрессора и дренажа). Без данной адаптации вязкость масла в компрессоре увеличивается, а давление конденсации падает, что приводит к быстрому выходу оборудования из строя.

В режиме обогрева нижний предел обычно составляет -7°C. Важно понимать, что при отрицательных температурах эффективность обогрева (COP) падает, а внешний блок регулярно уходит в режим оттайки (Defrost), во время которого подача тепла в помещение прекращается. Для условий с суровыми зимами данная модель не может рассматриваться как единственный источник отопления.

Управление и автоматизация

В стандартную комплектацию входит проводной пульт управления. Это обусловлено спецификой канальных систем: пульт часто выполняет роль термостата, измеряя температуру в месте нахождения людей, а не у заборного отверстия внутреннего блока за фальш-потолком. Протокол управления позволяет интегрировать кондиционер в общую систему диспетчеризации здания (BMS) через шлюзы Modbus или специализированные контроллеры.

Пользователю доступны стандартные режимы: охлаждение, осушение, вентиляция и обогрев. Функционал таймера позволяет программировать график работы устройства на неделю, что существенно снижает эксплуатационные расходы в коммерческих зданиях, исключая работу кондиционера в нерабочее время.

Рекомендации по монтажу и сервисному обслуживанию

Монтаж Gree FGR40/BNa-M требует высокой квалификации персонала. Ключевые точки контроля:

1. Маслоподъемные петли: При значительном перепаде высот между блоками (более 5 метров) необходимо устройство петель для обеспечения возврата масла в компрессор.

2. Дренажная система: Поскольку внутренний блок не всегда оснащен дренажным насосом в базовой версии (зависит от конкретной поставки), необходимо соблюдать уклон сливной трубы не менее 1 см на 1 метр длины или устанавливать внешнюю помпу.

3. Виброизоляция: Учитывая массу внешнего блока и мощность компрессора, обязательна установка на виброопоры для исключения передачи структурного шума на стены здания.

Сервисное обслуживание должно проводиться не реже двух раз в год. Оно включает очистку теплообменников, проверку рабочего давления фреона и протяжку электрических контактов. Ослабление контактов на пускателях компрессора является частой причиной выгорания клемм и дорогостоящего ремонта.

Экономическая целесообразность и жизненный цикл

Выбор модели FGR40/BNa-M оправдан в проектах с ограниченным бюджетом на капитальное строительство, где требуется высокая холодопроизводительность при минимальных начальных затратах. Жизненный цикл оборудования при соблюдении регламента обслуживания составляет 10–12 лет. В сравнении с инверторными моделями, данный агрегат потребляет на 20–30% больше электроэнергии, однако его надежность в условиях нестабильного напряжения и простота диагностики делают его востребованным на объектах с невысокими требованиями к энергоаудиту.

Заключение: факторы принятия решения

Приобретение кондиционера Gree FGR40/BNa-M является рациональным шагом, если:

• Объект представляет собой единое пространство площадью 120–140 $m^2$ с высокими потолками.

• Существует техническая возможность подведения трехфазного питания.

• Требуется скрытый монтаж с распределением воздуха через сеть жестких или гибких воздуховодов.

• Приоритетом является надежность механической части и доступность сервиса.

Система не рекомендуется для жилых помещений с жесткими требованиями к акустическому комфорту в ночное время или для объектов, где ключевым фактором является минимальное потребление электроэнергии в режиме частичной нагрузки. Инженерно-обоснованный подход к проектированию сети воздуховодов и расчету теплопотерь является обязательным условием для достижения заявленных рабочих параметров.

Таблица основных параметров (Data Extract)

Аналитический обзор инженерной устойчивости решения

Рассматривая архитектуру Gree FGR40/BNa-M, профессионал должен обратить внимание на баланс между стоимостью и технологичностью. В отличие от многих современных моделей, стремящихся к миниатюризации, данный агрегат сохраняет массивные теплообменники с большой площадью поверхности. Это критически важно для работы в условиях экстремальной жары, так как снижает тепловую нагрузку на компрессор и предотвращает аварийные остановки по высокому давлению.

Элементная база пульта управления и внутренней платы отличается высокой помехоустойчивостью. В условиях промышленных зон, где возможны электромагнитные наводки от производственного оборудования, системы с упрощенной цифровой логикой часто дают сбои. Схемотехника Gree в серии FGR проверена временем и демонстрирует высокую живучесть.

Глобальный контекст применения

Данная модель активно используется не только в СНГ, но и в странах Ближнего Востока и Юго-Восточной Азии, что подтверждает ее способность работать в тяжелых климатических условиях. Отсутствие сложной электроники инверторного преобразователя делает систему менее чувствительной к качеству электроэнергии, что является решающим фактором для объектов, расположенных вдали от крупных городов или на территориях с изношенными сетями.

При сравнении с конкурентами, такими как Mitsubishi Electric или упомянутый Daikin, стоит отметить, что Gree FGR40/BNa-M не претендует на технологическое лидерство в области «умного дома». Его задача — бесперебойное поддержание заданных параметров в жестком эксплуатационном режиме. Это инструмент для бизнеса, где простой климатической системы ведет к финансовым потерям.

Резюме для спецификации проекта

При включении Gree FGR40/BNa-M в проектную документацию, архитектор или инженер ОВиК должен убедиться в соответствии проектных значений сопротивления сети (ESP) фактическим возможностям вентилятора. Использование данного кондиционера позволяет оптимизировать бюджет без существенной потери в надежности, при условии, что эксплуатирующая организация обеспечит своевременный технический надзор.

Данный текст составлен на основе анализа технической документации производителя и опыта эксплуатации климатического оборудования в различных регионах. Вся приведенная информация носит инженерно-доказательный характер и предназначена для поддержки принятия взвешенного инвестиционного решения.
