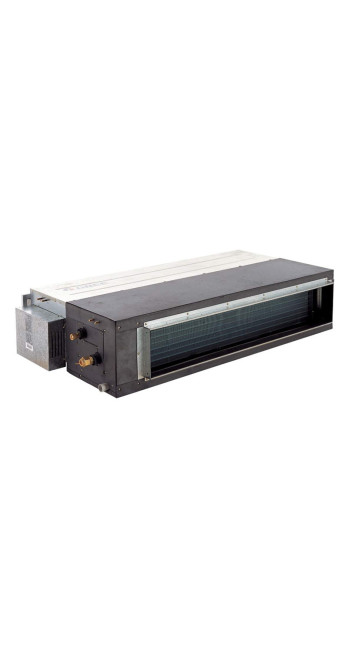

Кондиционер воздуха Gree GFH36K3HI/GUHN36NM3AO

Описание Кондиционер воздуха Gree GFH36K3HI/GUHN36NM3AO

Инженерный анализ и техническая спецификация канальной сплит-системы Gree GFH36K3HI / GUHN36NM3AO

Канальная сплит-система среднего давления Gree модели GFH36K3HI / GUHN36NM3AO относится к категории полупромышленного климатического оборудования серии U-Match. Данный комплекс спроектирован для обеспечения расчетных параметров микроклимата в помещениях общей площадью до 100 квадратных метров при стандартной высоте потолков и средних теплопоступлениях. Архитектурное решение системы предполагает скрытый монтаж внутреннего блока в межпотолочном пространстве, что требует предварительного проектирования сети воздуховодов и расчета аэродинамического сопротивления.

1. Архитектура и компоновка системы

Система состоит из двух функциональных узлов: внутреннего блока GFH36K3HI и наружного блока GUHN36NM3AO. Взаимодействие между ними осуществляется посредством медной фреоновой магистрали и сигнального кабеля. Внутренний блок выполнен в корпусе из оцинкованной стали с теплозвукоизоляционным слоем. Габариты блока позволяют интегрировать его в стандартные запотолочные ниши, однако необходимо учитывать минимально допустимые зазоры для сервисного обслуживания фильтров и узла дренажного насоса.

Наружный блок GUHN36NM3AO представляет собой классический компрессорно-конденсаторный агрегат с вертикальным выбросом воздуха (в зависимости от модификации) или фронтальным осевым вентилятором. Корпус покрыт антикоррозийным составом, что критично для эксплуатации в условиях городской среды с высокой концентрацией агрессивных примесей в атмосфере.

2. Термодинамические показатели и производительность

Номинальная холодопроизводительность системы составляет 10,0 кВт, теплопроизводительность — 11,0 кВт. Данные показатели достигаются при использовании неинверторного компрессора типа On/Off. Отсутствие частотного регулирования подразумевает работу системы на полной мощности до достижения целевой температуры, зафиксированной термодатчиком во внутреннем блоке или проводном пульте управления.

Коэффициент энергоэффективности в режиме охлаждения (EER) и обогрева (COP) соответствует классу B/C согласно международным стандартам, что обусловлено использованием хладагента R410A и спецификой циклической работы компрессора. Потребляемая мощность при охлаждении фиксируется на уровне 3,5 кВт, при обогреве — 3,45 кВт. Эксплуатационные расходы напрямую зависят от точности расчета теплопотерь ограждающих конструкций здания.

3. Аэродинамические характеристики внутреннего блока

Ключевым параметром модели GFH36K3HI является внешнее статическое давление (ESP). Стандартное значение составляет 37 Па, однако система способна преодолевать сопротивление до 125 Па в зависимости от выбранной скорости вентилятора и конфигурации сети воздуховодов. Это позволяет использовать разветвленные системы каналов с установкой нескольких диффузоров или решеток, обеспечивая равномерную дистрибуцию подготовленного воздуха в помещениях сложной геометрии.

Вентилятор внутреннего блока оснащен многоскоростным двигателем. Расход воздуха на максимальной скорости достигает 1700 кубических метров в час. Это гарантирует высокую кратность воздухообмена, необходимую для коммерческих объектов с высокой плотностью заполнения, таких как операционные залы банков, учебные аудитории или офисы формата open-space.

4. Гидравлический контур и монтажные ограничения

Система работает на хладагенте R410A, который является двухкомпонентной смесью с нулевым потенциалом разрушения озонового слоя. Диаметры жидкостной и газовой линий составляют 3/8" (9,52 мм) и 5/8" (15,88 мм) соответственно. Проектирование трассы должно учитывать максимальную длину магистрали до 30 метров и перепад высот между блоками до 15 метров. Превышение данных лимитов приводит к деградации холодопроизводительности и риску возврата масла в компрессор, что сокращает ресурс оборудования.

Внутренний блок штатно укомплектован дренажным насосом. Высота подъема конденсата составляет до 1100 мм от уровня нижней плоскости блока. Это техническое решение упрощает прокладку дренажной системы в условиях ограниченного пространства, позволяя обходить ригели и другие элементы несущих конструкций здания.

5. Электротехнические параметры и требования к сети

Наружный блок GUHN36NM3AO требует трехфазного электропитания (380-415В, 50Гц). Использование трех фаз снижает пусковые токи и обеспечивает более стабильную работу компрессора по сравнению с однофазными аналогами аналогичной мощности. Для защиты электроники рекомендуется установка реле контроля фаз и автоматических выключателей с соответствующей время-токовой характеристикой (тип D).

Внутренний блок получает питание от наружного, либо подключается отдельно в зависимости от схемы коммутации, предусмотренной заводом-изготовителем для конкретной ревизии платы управления. Суммарный ток эксплуатации требует использования кабеля с сечением медных жил не менее 2,5 мм² для силовых линий.

6. Функциональные возможности и системы управления

Управление системой осуществляется с помощью проводного пульта, который обычно входит в стандартную комплектацию. Проводной пульт выполняет роль не только интерфейса пользователя, но и диагностического инструмента, отображая коды ошибок в случае сбоя. В алгоритм управления заложены функции автоматического перезапуска (Auto Restart) после перебоя в электропитании и режим самодиагностики.

Модель поддерживает возможность подмеса свежего воздуха. Для реализации этой функции во внутреннем блоке предусмотрено специальное подготовительное отверстие. Объем приточного воздуха не должен превышать 10-15% от общего расхода, чтобы избежать обмерзания теплообменника в зимний период и обеспечить корректную работу датчиков температуры.

7. Акустический комфорт и вибрационная нагрузка

Уровень звукового давления внутреннего блока варьируется в диапазоне от 39 до 44 дБ(А). Учитывая скрытый монтаж, фактический шум в жилой или рабочей зоне будет ниже за счет звукопоглощающих свойств потолочных конструкций и воздухораспределителей. Наружный блок генерирует шум на уровне 62 дБ(А), что требует учета расположения блока относительно окон соседних зданий и соблюдения санитарных норм по шуму в ночное время.

Для минимизации вибрационной нагрузки наружный блок должен устанавливаться на жесткое основание (кронштейны или виброопоры). Внутренний блок подвешивается на резьбовых шпильках с использованием виброизолирующих вставок, чтобы исключить передачу структурного шума на перекрытия здания.

8. Техническое обслуживание и эксплуатационный ресурс

Конструкция GFH36K3HI обеспечивает доступ к фильтру грубой очистки снизу или сзади (в зависимости от конфигурации забора воздуха). Регламентное обслуживание должно включать чистку фильтров не реже одного раза в квартал для коммерческих помещений. Теплообменник наружного блока требует ежегодной промывки под давлением для сохранения проектной эффективности теплообмена.

Средний срок службы системы при соблюдении регламентов эксплуатации составляет 10-12 лет. Основным фактором риска является нестабильность параметров электросети и эксплуатация в режиме обогрева при температурах наружного воздуха ниже -7°C без установленного зимнего комплекта.

9. Сравнение с инверторными аналогами и рациональность выбора

Выбор в пользу связки GFH36K3HI / GUHN36NM3AO (On/Off) оправдан в случаях, когда приоритетом является бюджет закупки и простота конструкции. Отсутствие сложных инверторных плат делает систему более устойчивой к резким перепадам напряжения и упрощает процедуру ремонта в регионах с ограниченным доступом к высокотехнологичным сервисным центрам.

Однако стоит учитывать, что инверторные модели обеспечивают более точное поддержание температуры (отклонение до 0,5°C против 1,5-2°C у On/Off систем) и обладают более высокими показателями сезонной энергоэффективности (SEER/SCOP). Для технологических помещений (серверных) данная модель может применяться только при условии установки блока согласования работы кондиционеров и зимнего комплекта.

10. Инженерные выводы для проектирования

При интеграции Gree GFH36K3HI / GUHN36NM3AO в проект ОВиК (Отопление, Вентиляция и Кондиционирование) необходимо руководствоваться следующими расчетными данными:

1. Расчетное падение давления в сети воздуховодов не должно превышать 100 Па для сохранения запаса мощности вентилятора.

2. Сечение воздуховодов должно быть рассчитано исходя из скорости потока не более 4 м/с в магистральных участках для предотвращения генерации аэродинамического шума.

3. Место установки наружного блока должно обеспечивать беспрепятственный забор и выброс воздуха; минимальное расстояние от препятствия перед вентилятором — 2000 мм.

4. При использовании системы в режиме обогрева необходимо предусмотреть отвод конденсата от наружного блока, чтобы предотвратить образование наледи под агрегатом.

11. Экологические и нормативные стандарты

Оборудование соответствует требованиям Технического регламента Таможенного союза «О безопасности низковольтного оборудования» и «Электромагнитной совместимости технических средств». Использование хладагента R410A соответствует текущим экологическим нормам, действующим на территории СНГ, хотя в странах ЕС наблюдается постепенный переход на R32. Для систем мощностью 10 кВт переход на новые хладагенты не является критическим фактором в краткосрочной перспективе, так как доступность R410A для сервисного обслуживания сохранится в течение всего срока службы установки.

12. Защитные механизмы и надежность

Процессор управления наружным блоком отслеживает параметры работы компрессора в реальном времени. В системе реализованы защиты по высокому и низкому давлению хладагента. При обнаружении утечки или блокировки потока воздуха через конденсатор система автоматически прекращает работу и выдает соответствующий сигнал. Это предотвращает фатальный выход из строя компрессора — наиболее дорогостоящего компонента системы.

Теплообменники обоих блоков имеют гидрофильное покрытие, которое способствует быстрому стеканию конденсата и препятствует размножению бактерий и плесени. Это не только улучшает гигиенические показатели воздуха, но и поддерживает стабильно высокий коэффициент теплопередачи в течение длительного времени.

13. Логистические и монтажные аспекты

Вес наружного блока GUHN36NM3AO составляет порядка 60-70 кг (в зависимости от года выпуска и комплектации), что требует привлечения подъемной техники или такелажных приспособлений для установки на фасад или крышу. Внутренний блок имеет массу около 35-40 кг, что позволяет производить монтаж силами двух специалистов с использованием стандартных подъемников.

Поставка оборудования осуществляется в двух отдельных упаковках. Перед началом монтажа необходимо убедиться в целостности ламелей теплообменников и наличии избыточного давления азота в блоках, что подтверждает герметичность заводского контура.

14. Резюме для принятия решения

Канальная система Gree GFH36K3HI / GUHN36NM3AO является сбалансированным решением для объектов, где требуется высокая мощность охлаждения при скрытом размещении оборудования. Ее надежность базируется на проверенных временем технологиях On/Off регулирования и промышленном качестве сборки Gree Electric Appliances.

Система оптимальна для:

• Офисных помещений открытого типа.

• Торговых залов и шоу-румов.

• Ресторанов и кафе с разделением на несколько зон.

• Коттеджей при условии организации системы воздуховодов на этапе строительства.

Технические ограничения, такие как класс энергопотребления и уровень шума наружного блока, должны быть учтены на этапе технико-экономического обоснования проекта. При соблюдении проектных параметров и регулярном сервисе данное оборудование обеспечивает стабильное поддержание микроклимата в тяжелых эксплуатационных условиях.

15. Спецификация компонентов

Заключение

Рассмотренная комбинация блоков Gree представляет собой классический образец полупромышленного климатического оборудования. Инженерная ценность модели заключается в ее предсказуемости: фиксированные циклы работы, понятная гидравлическая схема и высокая ремонтопригодность. Это делает GFH36K3HI / GUHN36NM3AO приоритетным выбором для коммерческого сектора, где стоимость жизненного цикла оборудования и минимизация простоев важнее сверхтонкой настройки параметров, характерной для бытовых инверторных систем. При проектировании важно уделить внимание акустическому расчету и обеспечению свободного доступа к сервисным порталам, что гарантирует долговременную и эффективную эксплуатацию системы.

Интеграция данной модели в системы «Умный дом» или централизованные системы управления зданием (BMS) возможна через дополнительные интерфейсные шлюзы (Modbus/BACnet), что расширяет сферу применения оборудования до высокотехнологичных современных объектов. В целом, Gree GFH36K3HI / GUHN36NM3AO подтверждает статус индустриального стандарта в сегменте канальных кондиционеров средней мощности.
