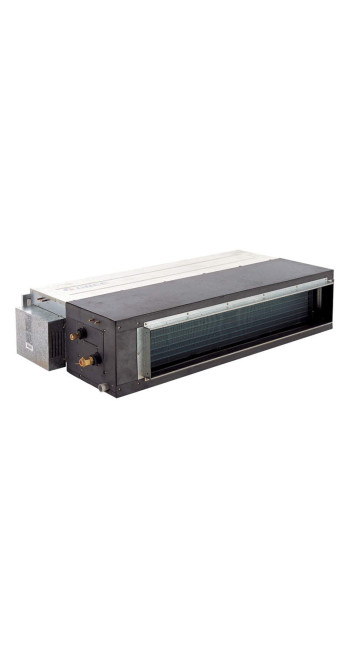

Кондиционер воздуха Gree GFH42K3HI/GUHN42NM3HO

Описание Кондиционер воздуха Gree GFH42K3HI/GUHN42NM3HO

Техническая архитектура и системный анализ кондиционера Gree GFH42K3HI/GUHN42NM3HO

Система кондиционирования Gree GFH42K3HI/GUHN42NM3HO представляет собой полупромышленное решение канального типа, входящее в линейку U-Match. Данное оборудование спроектировано для обеспечения прецизионного температурного контроля в помещениях со сложной планировкой и высокими требованиями к эстетике интерьера, где внутренний блок должен быть полностью скрыт за фальшпотолком. Модель объединяет в себе высокую холодопроизводительность, достигающую 12 кВт, и надёжность традиционных технологий управления компрессором.

1. Системная классификация и область применения

Этот комплекс состоит из внутреннего канального блока GFH42K3HI и наружного блока GUHN42NM3HO. Позиционирование в категории средненапорного оборудования определяет возможность работы с разветвлённой сетью воздуховодов, что критично для объектов площадью от 110 до 130 квадратных метров. В отличие от бытовых серий, данный агрегат ориентирован на эксплуатацию в условиях интенсивных тепловых нагрузок, характерных для коммерческих объектов: конференц-залов, ресторанов, серверных и офисов открытого типа.

2. Инженерные параметры внутреннего блока GFH42K3HI

Внутренний блок выполнен в корпусе из оцинкованной стали с высокоэффективной тепло- и звукоизоляцией. Его конструктивная глубина позволяет осуществлять монтаж в межпотолочном пространстве с минимальным занижением уровня потолка. Основным функциональным преимуществом является использование центробежных вентиляторов, обеспечивающих стабильный расход воздуха при значительном аэродинамическом сопротивлении.

Вентиляционная система блока поддерживает регулируемое статическое давление. Это позволяет проектировщикам точно рассчитывать длину воздуховодов и количество диффузоров, минимизируя потери давления и исключая зоны застоя воздуха. Встроенный дренажный насос с высотой подъема конденсата до 1100 мм упрощает проектирование трасс отвода влаги, позволяя обходить препятствия в виде несущих балок или элементов вентиляции.

3. Технологические особенности наружного блока GUHN42NM3HO

Наружный блок GUHN42NM3HO оснащен высокопроизводительным компрессором, работающим по принципу On/Off (постоянная скорость вращения). Выбор неинверторной технологии для данной модели обусловлен необходимостью обеспечения максимальной ремонтопригодности и устойчивости к перепадам напряжения в промышленных сетях. Электропитание системы осуществляется от трёхфазной сети переменного тока напряжением 380-415В.

Трёхфазная конфигурация является существенным преимуществом для систем такой мощности, так как она обеспечивает симметричную нагрузку на сеть, снижает пусковые токи и повышает общий ресурс электродвигателя компрессора. Теплообменник наружного блока защищен антикоррозийным покрытием Blue Fin, которое препятствует окислению алюминиевых ламелей под воздействием агрессивных факторов внешней среды, таких как солевой туман или кислотные осадки, что пролонгирует срок службы системы в 2-3 раза.

4. Термодинамические показатели и эффективность

Модель использует хладагент R410A, который характеризуется высокой удельной холодопроизводительностью и нулевым потенциалом разрушения озонового слоя. Номинальная холодопроизводительность системы составляет 12.0 кВт, а теплопроизводительность при работе в режиме обогрева — 13.5 кВт.

Энергоэффективность системы в режиме охлаждения (EER) соответствует классу B/C, что является стандартным показателем для оборудования данного класса мощности с неинверторным управлением. Потребляемая мощность при охлаждении составляет около 4.27 кВт, что требует тщательного расчета сечения питающего кабеля и подбора защитной автоматики с учетом пусковых характеристик. Важно отметить, что система эффективно функционирует на обогрев при отрицательных температурах наружного воздуха до -7°C, что позволяет использовать её как вспомогательный источник тепла в переходный период.

5. Механика воздухораспределения и фильтрация

Одной из ключевых особенностей GFH42K3HI является возможность организации подмеса свежего воздуха. Через специальный патрубок в систему может подаваться до 10-15% свежего атмосферного воздуха от общего объема рециркуляции. Это инженерное решение позволяет частично перекрыть потребности помещения в вентиляции, поддерживая оптимальный уровень концентрации углекислого газа и создавая эффект свежести без открытия окон.

Воздушный фильтр многоразового использования, установленный на входе в блок, эффективно задерживает крупные частицы пыли и защищает поверхность теплообменника от загрязнения. Легкий доступ к фильтрующей кассете обеспечивает простоту регулярного обслуживания, что критично для поддержания стабильного расхода воздуха и предотвращения обмерзания испарителя.

6. Акустический комфорт и виброизоляция

При проектировании систем канального типа вопрос шума является приоритетным. Уровень звукового давления внутреннего блока GFH42K3HI на высоких оборотах составляет около 47-50 дБ(А). Однако, благодаря скрытому монтажу за потолком и использованию гибких вставок при подключении воздуховодов, фактический шум в рабочей зоне значительно ниже и соответствует нормам для офисных помещений.

Наружный блок генерирует шум на уровне 62 дБ(А). При установке на кронштейны или фундамент обязательным является использование виброопор, чтобы исключить передачу структурных шумов на стены здания. Учитывая массу наружного блока, превышающую 90 кг, прочность монтажной конструкции должна иметь трехкратный запас по несущей способности.

7. Управление и автоматизация процессов

В стандартную комплектацию системы входит проводной настенный пульт управления. Это решение исключает риск потери пульта в общественных местах и обеспечивает удобный интерфейс для настройки рабочих параметров: целевой температуры, скорости вентилятора и таймера. Проводной пульт также выполняет функцию информационного табло, отображая коды ошибок в случае срабатывания системы самодиагностики.

Микропроцессорная система управления непрерывно отслеживает состояние датчиков температуры на входе во внутренний блок, на теплообменнике и на наружном агрегате. Логика управления включает защиту от частого пуска компрессора, контроль давления хладагента и автоматическую разморозку наружного блока. В случае обнаружения критической неисправности система мгновенно прекращает работу, предотвращая дорогостоящий ремонт механических узлов.

8. Инженерные требования к монтажу

Установка Gree GFH42K3HI/GUHN42NM3HO требует квалифицированного подхода к проектированию фреоновой магистрали. Максимальная длина трассы между блоками может достигать 30-50 метров (в зависимости от конкретной ревизии), а перепад высот — до 20-30 метров. При превышении стандартной длины трассы обязателен расчет дополнительной заправки хладагента.

Особое внимание следует уделить гидравлическому расчету воздуховодов. Выбор слишком малого сечения приведет к увеличению скорости воздуха, что спровоцирует аэродинамический шум и снизит эффективность охлаждения из-за нехватки расхода. Использование теплоизолированных воздуховодов обязательно для предотвращения выпадения конденсата на их внешней поверхности в летний период.

9. Анализ надёжности и жизненного цикла

Жизненный цикл системы Gree GFH42K3HI/GUHN42NM3HO при соблюдении регламента технического обслуживания составляет 10-12 лет. Отсутствие сложной инверторной электроники в силовых цепях компрессора делает систему менее чувствительной к качеству электроэнергии, что крайне важно для производственных площадок и удаленных объектов.

Внутренние компоненты, такие как медные трубки теплообменника с внутренней накаткой, повышают коэффициент теплопередачи и способствуют более быстрому выходу на заданный температурный режим. Простота конструкции позволяет проводить плановое обслуживание (чистку, проверку давления, протяжку электрических контактов) в сжатые сроки, минимизируя простои климатической системы.

10. Ограничения и эксплуатационные допуски

Несмотря на высокую надежность, система имеет ряд ограничений, которые необходимо учитывать при выборе. Во-первых, технология On/Off подразумевает цикличный режим работы, что приводит к более широким колебаниям температуры в помещении (в пределах ±1.5°C) по сравнению с инверторными аналогами. Во-вторых, пусковые токи, даже при трехфазном питании, выше, чем у инверторных систем, что накладывает требования к быстродействию автоматических выключателей.

Система не предназначена для работы в режиме охлаждения при экстремально низких температурах воздуха снаружи без установки специального зимнего комплекта (регулятора давления конденсации и подогрева картера). Стандартный диапазон рабочих температур в режиме охлаждения составляет от +18°C до +43°C.

11. Сравнительный анализ в контексте принятия решения

При сравнении с кассетными или настенными сплит-системами аналогичной мощности, Gree GFH42K3HI выигрывает за счет равномерности распределения воздушных потоков. В помещениях с высокими потолками или сложной геометрией только канальная система способна доставить холодный воздух непосредственно в те зоны, где это необходимо, исключая появление «горячих точек».

С точки зрения капитальных затрат, данная модель является сбалансированным решением: стоимость оборудования ниже, чем у премиальных инверторных брендов, в то время как производительность и ресурс механической части соответствуют высоким промышленным стандартам. Это делает Gree GFH42K3HI/GUHN42NM3HO оптимальным выбором для проектов с жестким бюджетом, но высокими требованиями к мощности и долговечности.

12. Резюме для инженерного проектирования

Gree GFH42K3HI/GUHN42NM3HO — это мощный инструмент для создания микроклимата в больших коммерческих пространствах. Его архитектура основана на проверенных временем принципах надежности и простоты. Использование трехфазного питания, возможность подмеса свежего воздуха и адаптируемое статическое давление делают эту систему гибким решением для профессионального проектирования.

Правильный подбор этой модели подразумевает точный расчет теплопоступлений и аэродинамики сети воздуховодов. При соблюдении этих условий система обеспечивает стабильную работу в самых сложных условиях эксплуатации, подтверждая репутацию компании Gree как мирового лидера в производстве климатической техники.

13. Спецификация электрических подключений

Для обеспечения безопасности эксплуатации подключение наружного блока GUHN42NM3HO должно выполняться через отдельный автоматический выключатель с характеристикой расцепления типа C или D. Рекомендуемое сечение медного кабеля питания составляет не менее 2.5 мм² на каждую фазу, исходя из максимального рабочего тока системы. Межблочный кабель управления должен иметь надежную изоляцию и быть защищен от электромагнитных наводок, если он прокладывается параллельно с силовыми линиями.

Контур заземления является обязательным элементом системы электроснабжения. Сопротивление заземляющего устройства должно соответствовать нормам ПУЭ для электроустановок до 1000В. Нарушение правил заземления может привести к некорректной работе микропроцессорной логики и выходу из строя чувствительных датчиков.

14. Работа в режиме теплового насоса

Использование системы Gree GFH42K3HI/GUHN42NM3HO в режиме обогрева эффективно до тех пор, пока температура наружного воздуха не опускается ниже критической отметки. При снижении температуры падает плотность хладагента и снижается производительность компрессора, что ведет к уменьшению теплосъема. Однако для условий умеренного климата данная система способна полностью закрыть потребность в отоплении в осенне-весенний период, демонстрируя коэффициент преобразования энергии (COP) выше 3.0.

Функция «Тёплый старт» предотвращает обдув пользователей холодным воздухом в начале цикла обогрева. Вентилятор внутреннего блока включается только после того, как теплообменник прогреется до безопасной температуры, что повышает уровень комфорта в помещении.

15. Логика системы размораживания

При работе на обогрев наружный блок неизбежно покрывается инеем. Интеллектуальная система разморозки Gree активируется только тогда, когда это действительно необходимо, основываясь на показаниях датчиков температуры теплообменника и наружного воздуха. Это позволяет избежать лишних циклов оттаивания, экономя электроэнергию и поддерживая стабильную температуру в помещении. Процесс разморозки обычно занимает от 5 до 10 минут, после чего система автоматически возвращается в режим нагрева.

16. Совместимость с системами диспетчеризации

Несмотря на базовую комплектацию проводным пультом, системы серии U-Match могут быть интегрированы в централизованные системы управления зданием (BMS) через специальные шлюзы. Это позволяет осуществлять удаленный мониторинг и управление группой кондиционеров с единого сервера, что актуально для крупных офисных центров и гостиничных комплексов. Поддержка протоколов Modbus или BACnet обеспечивает гибкость при проектировании интеллектуальных инженерных сетей.

17. Экологические аспекты и утилизация

По окончании срока службы компоненты системы подлежат раздельной утилизации. Медные теплообменники, стальной корпус и пластиковые детали могут быть переработаны. Особое внимание требует процедура сбора хладагента R410A: его выпуск в атмосферу запрещен международными протоколами. Профессиональный демонтаж с использованием станции сбора хладагента гарантирует экологическую безопасность и соблюдение законодательных норм.

18. Рекомендации по эксплуатации для конечного пользователя

Для обеспечения максимальной эффективности системы пользователю рекомендуется следовать простым правилам. Регулярная очистка фильтров внутреннего блока должна проводиться не реже одного раза в три месяца (или чаще в условиях высокой запыленности). Не следует устанавливать целевую температуру ниже +22°C в летний период, так как это ведет к избыточной нагрузке на компрессор без существенного повышения комфорта.

При возникновении посторонних шумов, запахов или снижении производительности необходимо немедленно отключить питание системы и вызвать сервисного специалиста. Своевременное устранение утечки хладагента или замена пускового конденсатора может предотвратить выход из строя самого дорогого компонента — компрессора.

19. Заключение об инженерной пригодности

Комплекс Gree GFH42K3HI/GUHN42NM3HO представляет собой образец прагматичного инженерного подхода. В нем нет избыточных функций, которые усложняют эксплуатацию и повышают стоимость, но реализованы все необходимые механизмы для надежной и эффективной работы в коммерческом секторе. Высокая мощность охлаждения в сочетании с возможностями скрытого монтажа и подмеса свежего воздуха делает эту модель одним из лучших решений в своем классе для профессионального использования.

Выбор данного оборудования — это инвестиция в стабильный микроклимат и долговечность инженерных систем здания. Тщательное следование рекомендациям по проектированию, монтажу и обслуживанию позволит в полной мере реализовать технический потенциал, заложенный инженерами Gree в эту систему.

Технические параметры системы (Summary Table):
