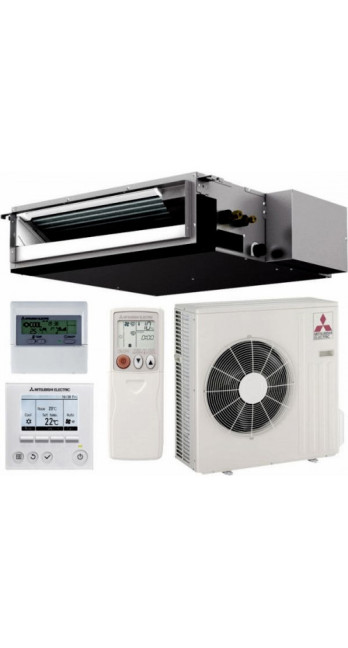

Описание Кондиционер воздуха Mitsubishi Electric SEZ-KD50VAQ/SUZ-KA50VA

Инженерный анализ системы кондиционирования Mitsubishi Electric SEZ-KD50VAQ / SUZ-KA50VA

1. Идентификация системы и назначение

Комплект оборудования Mitsubishi Electric, состоящий из внутреннего канального блока SEZ-KD50VAQ и наружного инверторного блока SUZ-KA50VA, представляет собой сплит-систему полупромышленного класса (серия Mr. Slim / S-Series), спроектированную для скрытой инсталляции.

Ключевой характеристикой данной модели является форм-фактор "Low Static Pressure" (низкое статическое давление), что определяет строгие границы её применения. Система предназначена для обслуживания жилых и офисных помещений площадью до 50–55 м² (при стандартной высоте потолков и теплопритоках), где требования к дизайну исключают наличие видимых настенных блоков.

Оборудование не является "бытовым" в классическом понимании и требует инженерного проектирования сети воздуховодов. Выбор данной модели должен базироваться не на эстетических предпочтениях, а на аэродинамическом расчете сопротивления сети.

2. Архитектура наружного блока SUZ-KA50VA

Наружный блок SUZ-KA50VA является унифицированной платформой, используемой для различных типов внутренних блоков (кассетных, канальных). Его техническая архитектура определяет надежность и энергоэффективность всей системы.

Технология инвертирования

В основе блока лежит компрессор с инверторным управлением, использующий технологию векторного управления (Vector-Wave Eco Inverter). В отличие от ступенчатых инверторов предыдущих поколений, данный контроллер анализирует положение ротора электродвигателя в реальном времени, вычисляя оптимальный магнитный поток.

Это обеспечивает два критически важных для пользователя следствия:

1. Отсутствие пусковых токов. Запуск системы происходит плавно, без просадки напряжения в сети, что критично для объектов с лимитированной выделенной мощностью.

2. Стабильность на малых оборотах. Система способна работать на сверхнизкой частоте вращения компрессора, поддерживая температуру без циклов "старт-стоп", что снижает механический износ подвижных частей.

Теплообменные процессы и хладагент

Блок работает на хладагенте R410A. Конструкция теплообменника оптимизирована для снижения аэродинамического сопротивления проходящему воздуху (Low Pressure Drop). Использование труб с внутренней накаткой (inner grooved pipes) увеличивает площадь теплообмена без изменения габаритов устройства.

Важным аспектом является наличие встроенной системы защиты от предельных температур. Плата управления контролирует температуру нагнетания компрессора, предотвращая деградацию масла и механическое заклинивание при работе в экстремальную жару (до +46°C) или холод (до -10°C в режиме охлаждения, до -10°C...-15°C в режиме обогрева в зависимости от модификации).

3. Инженерный анализ внутреннего блока SEZ-KD50VAQ

Внутренний блок серии SEZ-KD спроектирован с учетом жестких ограничений запотолочного пространства в современном строительстве.

Габаритные ограничения и монтажная высота

Высота корпуса составляет ровно 200 мм. Это значение является одним из самых низких в классе и позволяет интегрировать систему в помещения с минимальным опуском фальшпотолка. Для сравнения, стандартные канальные блоки среднего давления часто имеют высоту 250–300 мм, что может быть неприемлемо для квартир с высотой чернового потолка менее 3 метров.

Однако, компактность накладывает обязательства на проектирование сервисного доступа. Несмотря на малую высоту, для обслуживания блока (чистка фильтров, диагностика платы, проверка дренажа) необходимо предусмотреть ревизионный люк размером не менее габаритов самого блока плюс 20-30 см запаса для манипуляций инструментом.

Аэродинамика и статическое давление

Параметр статического давления для SEZ-KD50VAQ регулируется в диапазоне от 5 до 50 Па (Паскаль). Это фундаментальная характеристика, определяющая длину и сложность подключаемых воздуховодов.

• 5 Па: Режим свободного выдува или работы с минимальной решеткой.

• 35-50 Па: Режим для работы с сетью воздуховодов средней протяженности (обычно 3–6 метров с 1–2 поворотами и адаптерами).

Важное ограничение: Данный блок не предназначен для разветвленных систем с большой протяженностью трасс, HEPA-фильтрами высокого сопротивления или сложными щелевыми диффузорами. Попытка подключить к этому блоку сеть с сопротивлением выше 50 Па приведет к резкому падению расхода воздуха (куб.м/час), обмерзанию теплообменника и аварийной остановке компрессора. Это физическое ограничение вентилятора, которое невозможно компенсировать настройками.

Акустические характеристики

Заявленный уровень звукового давления составляет от 29 дБ(А) на низкой скорости. Для канального блока это значение требует правильной интерпретации. Источником шума является не только сам блок, но и движение воздуха по каналам.

В системе SEZ-KD50VAQ уровень шума минимизирован за счет использования крыльчатки вентилятора из пластика с оптимизированным профилем лопастей. Тем не менее, для достижения акустического комфорта в спальных помещениях рекомендуется использование шумоглушащих воздуховодов или пленум-боксов с звукоизоляцией. Сам блок, установленный за подшивным потолком, обеспечивает дополнительное снижение шума на 5–10 дБ(А) за счет звукоизоляции конструкции потолка.

4. Сценарии интеграции и комплектующие

Покупка комплекта SEZ-KD50VAQ/SUZ-KA50VA — это приобретение только "сердца" системы. Для функционирования требуется периферия.

Дренажная система

В стандартной комплектации блок SEZ-KD50VAQ не оснащен встроенным дренажным насосом. Отвод конденсата осуществляется самотеком. Это требует соблюдения уклона дренажной трассы (минимум 1 см на 1 метр длины).

Если гравитационный отвод невозможен (например, трасса пересекает дверной проем или ригель), необходимо отдельно приобретать и устанавливать дренажный насос PAC-KE07DM-E. Это опциональное оборудование, разработанное специально для данного корпуса, монтируется скрыто. Игнорирование этого факта на этапе закупки часто приводит к остановке монтажных работ.

Системы управления

В комплекте поставки пульты управления обычно отсутствуют (зависит от конкретной поставки дилера, но инженерный стандарт подразумевает отдельный выбор). Блок совместим со следующими интерфейсами:

1. PAR-40MAA / PAR-33MAA: Проводные пульты с полнофункциональным меню. Позволяют проводить глубокую диагностику, считывать коды ошибок, настраивать статическое давление (через сервисное меню) и программировать недельный таймер. Являются рекомендуемым выбором для настройки системы.

2. PAC-YT52CRA: Упрощенный проводной пульт.

3. Беспроводной комплект (ИК-приемник + пульт): Возможен, но требует установки выносного фотоприемника на потолке или стене, что может нарушить дизайн.

Организация воздухообмена

Для корректной работы системы SEZ-KD50VAQ критически важно обеспечить не только подачу охлажденного воздуха, но и беспрепятственный забор (рециркуляцию) воздуха из помещения.

• Ошибка проектирования: Забор воздуха через маленькую решетку или щель. Это повышает шум и снижает эффективность.

• Правильное решение: Площадь заборной решетки должна быть равна или превышать площадь теплообменника блока. Обязательна установка фильтр-бокса перед входом в блок для защиты теплообменника от строительной и бытовой пыли. Стандартный фильтр, идущий в комплекте, является фильтром грубой очистки и требует регулярного доступа.

5. Энергоэффективность и эксплуатационные расходы

Модель классифицируется по стандарту сезонной эффективности (ErP).

• Класс энергоэффективности: A / A+.

• SEER (охлаждение): Показатель, отражающий эффективность работы за весь сезон. Для данной модели он находится на уровне 5.0–5.5.

• SCOP (обогрев): Около 3.8–4.0.

Важно понимать, что инверторная технология Mitsubishi Electric демонстрирует максимальную эффективность не на пиковой мощности, а в режиме частичной нагрузки (30-60% от номинала). Это означает, что выбор мощности "с запасом" (в разумных пределах) экономически более оправдан, чем работа оборудования на пределе возможностей. При частичной нагрузке теплообменники становятся "переразмеренными" относительно потока фреона, что повышает КПД цикла Карно.

Функция "Econo Cool", доступная в данной модели, использует алгоритм повышения целевой температуры на 2°C при изменении алгоритма подачи воздуха, что снижает энергопотребление на 20% без потери субъективного ощущения комфорта пользователем.

6. Сравнительный анализ: Mitsubishi Electric vs Рынок

Для принятия рационального решения необходимо сопоставить SEZ-KD50VAQ с альтернативами в той же категории.

Сравнение с Cooper&Hunter (и аналогами)

Бренды уровня Cooper&Hunter часто предлагают канальные системы с более низкой первоначальной стоимостью и расширенным набором маркетинговых функций (Wi-Fi из коробки, ионизаторы).

• Преимущество Mitsubishi Electric: Инженерный консерватизм. Электроника SUZ-KA50VA имеет более высокую толерантность к скачкам напряжения и качеству электросети. Толщина металла корпуса и качество пайки теплообменников обеспечивают более высокий ресурс (10-15 лет против 7-10 лет у бюджетных аналогов).

• Преимущество Mitsubishi Electric: Точность заявленных характеристик. Если Mitsubishi заявляет 50 Па напора, вентилятор гарантированно продавит это сопротивление. У бюджетных брендов P-Q диаграмма (график производительности) часто имеет более крутое падение: при росте сопротивления расход воздуха падает быстрее.

Сравнение с серией PEAD (Mitsubishi Electric)

Покупатели часто путают серию SEZ (Low Static) и PEAD (Medium/High Static).

• SEZ-KD50: Только для коротких каналов, тихий, компактный (200 мм).

• PEAD-M50: Для длинных разветвленных каналов, более шумный, более высокий (250 мм). Выбор между ними диктуется исключительно геометрией воздуховодов, а не ценой.

7. Технические характеристики (Reference Data)

Для верификации проекта используйте следующие данные (требуют сверки с актуальным Data Book):

• Холодопроизводительность: Номинал 5.1 кВт (диапазон 2.3 – 5.6 кВт).

• Теплопроизводительность: Номинал 6.4 кВт (диапазон 1.7 – 7.2 кВт).

• Потребляемая мощность (охлаждение): 1.55 кВт (номинал).

• Расход воздуха (внутренний блок): 600 – 900 м³/час (Low-Mid-High).

• Диаметры труб: Жидкость 6.35 мм (1/4"), Газ 12.7 мм (1/2").

• Максимальная длина трассы: 30 м.

• Максимальный перепад высот: 30 м.

• Электропитание: Подводится к наружному блоку (1 фаза, 220В). Межблочная связь — 4 жилы.

8. Протокол монтажа и пусконаладки (Risk Management)

Надежность системы на 80% зависит от качества монтажа. Специфические требования для SEZ-KD50VAQ / SUZ-KA50VA:

1. Вальцовочные соединения: Система использует классические вальцовочные соединения. Требуется использование динамометрического ключа. Перетяжка гаек ведет к микротрещинам и утечке фреона через 3-4 года эксплуатации.

2. Вакуумирование: Категорически обязательно. Удаление влаги из контура критично для синтетического масла (POE), используемого в компрессоре. Смешивание масла с влагой приводит к образованию кислоты и разрушению изоляции обмоток компрессора. Продувка трассы фреоном запрещена.

3. Настройка статики: После монтажа воздуховодов необходимо через сервисный режим пульта (ISMP-код) выставить настройку, соответствующую реальному сопротивлению сети. Если оставить заводскую настройку (обычно минимальную) при длинных каналах, система не обеспечит номинальный расход воздуха.

4. Теплоизоляция: Внутренний блок и адаптеры должны быть тщательно теплоизолированы. Из-за расположения в запотолочном пространстве (где конвекция воздуха ограничена) образование конденсата на корпусе при нарушении изоляции приведет к протечкам на чистовой потолок.

9. Эксплуатационные ограничения и противопоказания

Существуют сценарии, при которых покупка данной системы не рекомендована:

• Отсутствие доступа к сервису: Если дизайн потолка не предусматривает люков для обслуживания блока и соединений, установка канальной системы запрещена.

• Помещения с высокой влажностью: Кухни ресторанов, бассейны. Жировые отложения забивают теплообменник, который в канальном блоке крайне сложно промыть без полного демонтажа. Для таких целей существуют специализированные кухонные серии (из нержавеющей стали).

• Серверные комнаты (без зимнего комплекта): Стандартный блок SUZ-KA50VA гарантирует охлаждение до -10°C. Для работы в -25°C и ниже требуется дооснащение панелями ветрозащиты и подогревом картера/дренажа, либо выбор серии Power Inverter.

10. Алгоритм принятия решения (Decision Framework)

Покупателю рекомендуется следовать следующему логическому протоколу перед оформлением заказа:

1. Геометрическая проверка: Есть ли 220–250 мм запотолочного пространства в зоне установки блока?

2. Аэродинамический расчет: Подтверждает ли проект ОВиК, что сопротивление сети воздуховодов не превысит 50 Па?

3. Бюджетирование "под ключ": Учтена ли в смете стоимость пленум-боксов, решеток, воздуховодов, дренажного насоса и пульта управления (составляющие до 30-40% от цены оборудования)?

4. Сравнительная валидация: Является ли мощность 5.0 кВт достаточной для компенсации теплопритоков (окна, люди, техника)?

Заключение

Сплит-система Mitsubishi Electric SEZ-KD50VAQ/SUZ-KA50VA представляет собой инженерный эталон в классе низконапорного канального кондиционирования. Это не "товар" в привычном смысле, а строительный компонент климатической системы здания.

Её ценность заключается не в наборе маркетинговых опций, а в предсказуемости, соответствии заявленным физическим характеристикам и ресурсе компонентов. Система обеспечивает скрытый климатический контроль, акустический комфорт и энергоэффективность при условии квалифицированного проектирования и монтажа.

Выбор данной модели оправдан для тех, кто ищет долгосрочное (10+ лет) решение проблемы климата без визуального шума в интерьере и готов инвестировать в качественную инженерную инсталляцию. При соблюдении эксплуатационных требований (ежегодное ТО, чистка фильтров), стоимость владения (TCO) данной системы оказывается ниже бюджетных аналогов за счет отсутствия ремонтов и сниженного энергопотребления.

Приобретение должно сопровождаться получением гарантийного талона официального образца, подтверждающего легальность ввоза оборудования (защита от "серого" импорта без гарантии производителя).
