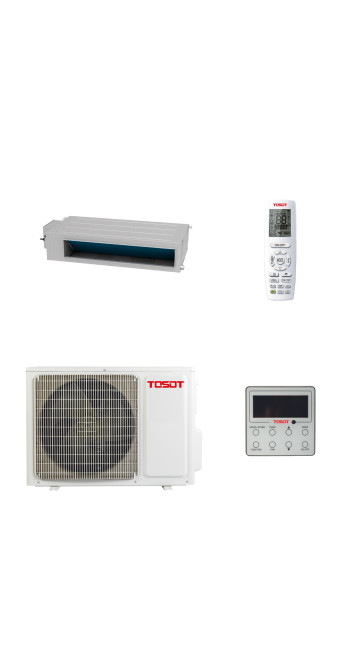

Описание Кондиционер воздуха Tosot TUD71PS/A1-S/TUD71W/A1-S

Инженерная спецификация и архитектура применения: Канальная сплит-система Tosot TUD71PS/A1-S/TUD71W/A1-S

1. Сущность оборудования и архитектурные границы применения

Модель Tosot TUD71PS/A1-S/TUD71W/A1-S представляет собой полупромышленную канальную инверторную сплит-систему среднего статического напора. Данный класс климатического оборудования фундаментально отличается от настенных решений и предназначен для скрытой интеграции в инженерные коммуникации здания. Внутренний блок (TUD71PS/A1-S) монтируется в запотолочном пространстве, техническом помещении или коридоре, а распределение подготовленного воздуха осуществляется через сеть теплоизолированных воздуховодов и вентиляционных решеток (диффузоров).

Физическая емкость системы составляет 7.1 кВт по холодопроизводительности и 8.0 кВт по теплопроизводительности. С точки зрения термодинамики помещений, этот номинал рассчитан на компенсацию теплоизбытков в пространствах площадью от 60 до 70 квадратных метров, при условии стандартной высоты потолков (до 3 метров) и средних показателей инсоляции. Выбор данного оборудования требует перехода от концепции «покупка кондиционера» к концепции «проектирование климатического узла».

Ключевое ограничение на этапе проектирования — габариты внутреннего блока и требования к адаптерам (пленумам). Для корректной установки Tosot TUD71PS/A1-S требуется опуск чернового потолка минимум на 250–300 миллиметров в зоне монтажа блока. Если архитектурный проект не позволяет реализовать такое занижение, применение данной модели физически невозможно. Кроме того, необходимо предусмотреть ревизионный люк для доступа к плате управления, дренажному поддону и фильтру грубой очистки. Игнорирование этого факта приведет к необходимости разрушения чистовой отделки при первом же техническом обслуживании.

2. Термодинамический контур и инверторный привод

Сердцем наружного блока (TUD71W/A1-S) является инверторный компрессор постоянного тока (DC Inverter). В отличие от систем типа «On/Off», работающих дискретно и вызывающих резкие температурные флуктуации, инверторный привод непрерывно модулирует частоту вращения ротора. Это обеспечивает точное поддержание заданных параметров с погрешностью не более 0.5°C.

Система работает на хладагенте R-410A. Это зеотропная смесь, характеризующаяся высокой плотностью и рабочим давлением (до 26–40 бар в зависимости от режима). Выбор R-410A обеспечивает высокую удельную холодопроизводительность, однако накладывает строгие требования на толщину стенок медных трубопроводов (не менее 0.8 мм) и качество вальцовочных соединений.

Энергопотребление оборудования в номинальном режиме составляет около 2400 Вт. Соотношение производимой тепловой энергии к затраченной электрической (COP — Coefficient of Performance) для данной модели превышает 3.3. Это означает, что на каждый потребленный киловатт электроэнергии система генерирует более 3.3 киловатт тепловой энергии. В режиме охлаждения коэффициент энергоэффективности (EER) составляет приблизительно 2.95. Инверторная технология полностью исключает высокие пусковые токи, что снижает нагрузку на электрическую сеть объекта и минимизирует риск просадок напряжения в момент запуска компрессора.

Стоит учитывать физическое явление потери производительности на длинных трассах. Производитель закладывает номинальные характеристики при стандартной длине фреонопровода (обычно 5–7 метров). Если архитектура здания требует разнесения блоков на расстояние, приближающееся к предельным значениям (для данной мощности это часто 25–30 метров), неизбежны аэродинамические потери внутри самого медного трубопровода. Каждые дополнительные 10 метров трассы могут снижать итоговую холодопроизводительность на 3–5%, что требует заложения резерва мощности на этапе теплотехнического расчета.

3. Аэродинамика, статический напор и акустические параметры

Ключевым отличием канальной сплит-системы от любой другой является необходимость преодоления аэродинамического сопротивления сети воздуховодов. Внутренний блок TUD71PS/A1-S оснащен мощным центробежным вентилятором, способным генерировать свободный напор, достаточный для прокачки воздуха через сложную геометрию каналов, повороты, тройники и вентиляционные решетки.

Заявленный уровень звукового давления внутреннего блока составляет 38 дБ(А). Однако для канального оборудования этот параметр требует правильной интерпретации. 38 дБ — это шум самого агрегата в технической зоне. Акустический комфорт в обслуживаемом помещении зависит не от блока, а от скорости воздуха в диффузорах и сечения воздуховодов.

Если спроектировать магистраль с заниженным сечением (для экономии пространства), скорость воздушного потока превысит рекомендованные 2.5–3.0 м/с. Это неизбежно приведет к генерации аэродинамического шума непосредственно на решетках, и система будет работать громко, несмотря на тихий внутренний блок. И наоборот, грамотный расчет площади сечения каналов и применение шумоглушителей перед подачей воздуха в жилые зоны (спальни, кабинеты) позволяет снизить воспринимаемый шум до порога слышимости (менее 22–24 дБ), обеспечивая абсолютный акустический комфорт.

Важной инженерной опцией является возможность организации подмеса свежего воздуха. Адаптер внутреннего блока позволяет подключить дополнительный канал от улицы (или от системы приточной вентиляции), обеспечивая подачу до 10-15% свежего воздуха в общем объеме рециркуляции. Это не заменяет полноценную вентиляцию, но существенно улучшает качество воздушной среды, снижая концентрацию CO2 без дополнительных затрат на независимые приточные установки в каждой комнате.

4. Тепловой насос и эксплуатация в условиях низких температур (-20°C)

Одной из наиболее востребованных функций Tosot TUD71PS/A1-S/TUD71W/A1-S является возможность полноценного использования в качестве воздушного теплового насоса (Air-to-Air Heat Pump). Заводская аппаратная база позволяет эксплуатировать систему в режиме обогрева при падении температуры наружного воздуха до -20°C.

Это достигается за счет нескольких инженерных решений:

1. Электронный терморегулирующий вентиль (ЭРВ/EXV): В отличие от капиллярной трубки, ЭРВ микропроцессорным путем дозирует подачу жидкого фреона в испаритель, адаптируясь к экстремально низким температурам кипения.

2. Подогрев картера компрессора: Предотвращает растворение фреона в компрессорном масле при длительных простоях на морозе и исключает гидроудар при холодном пуске, сохраняя кинематическую вязкость смазки.

3. Подогрев поддона наружного блока: В режиме обогрева наружный блок выполняет функцию испарителя, на его ламелях образуется конденсат, который при отрицательных температурах превращается в лед. Система интеллектуальной оттайки (Defrost) периодически переводит кондиционер в режим охлаждения на короткое время, чтобы растопить иней. Нагревательный кабель в поддоне не дает воде замерзнуть до того, как она покинет дренажное отверстие.

Ограничение, которое необходимо принимать во внимание: физика процесса теплообмена диктует падение теплопроизводительности при снижении уличной температуры. При -20°C система не выдаст номинальные 8.0 кВт тепла. Ее мощность может снизиться на 30–40% от номинала. Поэтому при использовании кондиционера как основного, а не резервного источника отопления зимой, необходимо проводить расчет теплопотерь здания именно для граничных отрицательных температур (бивалентная точка).

В режиме охлаждения система стабильно функционирует вплоть до +48°C, что обеспечивается увеличенным размером конденсатора и адаптивным управлением вентилятором наружного блока, сбрасывающим избыточное давление конденсации в периоды пиковой жары.

5. Электротехнические требования и гидравлическая обвязка

Мощность потребления 2400 Вт требует выделенной электрической линии. Рекомендуется использовать медный кабель ВВГнг сечением не менее 3х2.5 мм² и отдельный автоматический выключатель номиналом 16А с характеристикой расцепления «C». Инверторная плата управления чувствительна к качеству питающего напряжения, поэтому при нестабильных сетях объекта (значительные просадки ниже 190 В или скачки выше 250 В) настоятельно рекомендуется установка реле напряжения (РН) или стабилизатора соответствующей мощности для защиты микропроцессорного ядра.

Гидравлическая обвязка включает в себя медные трассы и систему удаления конденсата. Важным элементом проектирования трассы является учет перепада высот между наружным и внутренним блоками. Если наружный блок находится выше внутреннего (например, на крыше), на восходящем участке газовой трубы в обязательном порядке формируются маслоподъемные петли (каждые 3–5 метров). Их физическая задача — возвращать компрессорное масло, уносимое потоком фреона, обратно в картер. Отсутствие петель приведет к масляному голоданию и механическому разрушению ротора.

Отвод конденсата от внутреннего блока, смонтированного за потолком, редко удается реализовать самотеком (с уклоном 1–2 см на каждый метр трассы) без нарушения интерьерных решений. Поэтому в систему часто интегрируется помпа (накопительная или проточная), которая принудительно отводит жидкость в систему канализации. Интеграция в канализацию должна обязательно проходить через сухой сифон (или сифон с разрывом струи), чтобы исключить подсос биогазов и неприятных запахов из труб в систему распределения воздуха из-за разницы давлений.

6. Системы управления и интеграция (Smart Home / BMS)

В базовой комплектации управление Tosot TUD71PS/A1-S/TUD71W/A1-S осуществляется через проводной настенный пульт. Проводной интерфейс обладает наивысшим уровнем надежности по сравнению с инфракрасными пультами, так как исключает проблему «невидимости» скрытого блока и обеспечивает двустороннюю передачу данных (отображение реальной температуры, кодов ошибок, состояния фильтров). В проводной пульт часто встроен датчик температуры, что позволяет системе ориентироваться на тепловой фон именно в рабочей зоне пользователя, а не в зоне забора воздуха под потолком.

С точки зрения интеграции в современные системы управления зданиями (Building Management Systems) и умные дома, инверторные платформы Tosot могут быть опционально укомплектованы шлюзами для протоколов Modbus или BACnet. Это позволяет объединить управление климатом с освещением, шторами и отоплением, создавая единые сценарии (например, режим «Никого нет дома», который автоматически переводит систему в энергосберегающий режим поддержания +15°C зимой для предотвращения промерзания).

7. Протокол принятия решения (Decision Matrix)

Приобретение Tosot TUD71PS/A1-S/TUD71W/A1-S является рациональным и технически обоснованным решением исключительно при совпадении следующих факторов на объекте:

Объективные преимущества (почему стоит выбрать эту систему):

1. Архитектурная невидимость: В интерьере остаются только эстетичные диффузоры или щелевые решетки, никаких пластиковых коробов на стенах. Оборудование идеально для минимализма и премиальных ремонтов.

2. Равномерность распределения: Одна система (7.1 кВт) способна охлаждать несколько смежных помещений одновременно, распределяя холодный воздух по сети воздуховодов, что исключает эффект «ледяного сквозняка» в одной зоне и духоты в другой.

3. Энергоэффективность и долговечность: Инверторная технология снижает потребление энергии на 30–40% по сравнению с обычными моделями и увеличивает моторесурс компрессора за счет минимизации циклов старт-стоп.

4. Универсальность климата: Способность работать на обогрев до -20°C делает систему эффективным инструментом демисезонного и умеренно-зимнего отопления.

Инженерные и экономические ограничения (когда систему покупать не следует):

1. Стадия ремонта: Монтаж невозможен в помещениях с чистовой отделкой. Установка канального кондиционера требует штробления, прокладки воздуховодов, занижения потолков и общестроительных работ.

2. Низкая высота перекрытий: Если высота потолков в помещении составляет менее 2.7 метра до чернового перекрытия, монтаж системы с необходимыми зазорами и воздуховодами сделает помещение визуально дискомфортным (давящий потолок).

3. Индивидуальный температурный режим: Канальная система — это одна температурная зона. Она раздает воздух одной температуры во все обслуживаемые помещения. Если в спальне требуется +20°C, а в детской +24°C, эта система не подойдет без установки дополнительных дорогостоящих VAV-клапанов (Variable Air Volume) и сложной автоматики. В таком случае рациональнее использовать мультисплит-систему с отдельными настенными блоками.

4. Бюджет внедрения: Стоимость самого оборудования составляет лишь часть общих затрат. Инженерный расчет, проектирование, изготовление адаптеров на заказ, закупка воздуховодов, теплоизоляции, диффузоров и высококвалифицированные монтажные работы могут составить от 50% до 100% от стоимости кондиционера.

8. Заключение

Канальная инверторная система Tosot TUD71PS/A1-S/TUD71W/A1-S представляет собой строго утилитарный, инженерно выверенный агрегат для решения комплексных задач кондиционирования. Заявленная мощность 7.1 кВт / 8.0 кВт опирается на высоконадежный инверторный компрессор и эффективную термодинамику фреона R-410A. Выбор данного оборудования базируется не на эмоциональном порыве, а на четком техническом расчете теплопотерь, аэродинамическом проектировании сети воздуховодов и согласовании с архитектурным проектом объекта. При грамотной интеграции система обеспечивает бескомпромиссный тепловой и акустический комфорт, полностью растворяясь в геометрии здания.
