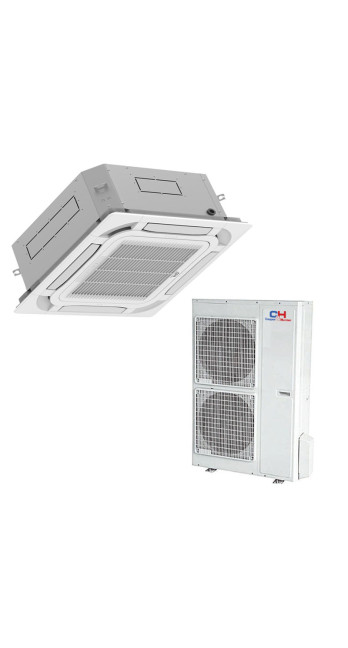

Описание Кондиционер воздуха Cooper&Hunter CH-C160NK/CH-U160NM

Техническая спецификация и инженерный анализ: Кассетная сплит-система Cooper&Hunter CH-C160NK/CH-U160NM

1. Архитектура системы и назначение оборудования

Модель Cooper&Hunter CH-C160NK/CH-U160NM представляет собой полупромышленную систему кондиционирования кассетного типа, спроектированную для скрытого монтажа в пространство подвесного потолка. Оборудование относится к классу Heavy Commercial (тяжелая коммерческая серия) и предназначено для обеспечения теплового комфорта в помещениях большой площади: торговых залах, офисных пространствах формата open-space, конференц-залах и технических помещениях с высокой тепловой нагрузкой.

Ключевой особенностью данной модификации является индекс производительности 160, что соответствует номинальной холодопроизводительности 16.0 кВт. Это инженерное решение закрывает потребности помещений площадью от 140 до 160 квадратных метров (при стандартной высоте потолков до 3.5 метров), обеспечивая равномерное распределение воздушных потоков благодаря круговой аэродинамике.

Система состоит из двух функциональных модулей:

1. CH-C160NK (Indoor Unit): Внутренний испарительный блок кассетного типа, монтируемый в ячейку потолка (стандартный размер панели 950x950 мм).

2. CH-U160NM (Outdoor Unit): Наружный компрессорно-конденсаторный блок высокой производительности, отвечающий за термодинамический цикл переноса тепловой энергии.

Выбор данной модели должен базироваться на строгом расчете теплопритоков и анализе архитектурных ограничений объекта, а не на эстетических предпочтениях. Это утилитарное, высоконагруженное устройство, требующее профессионального проектирования коммуникаций.

2. Термодинамические характеристики и производительность

Основой эффективности CH-C160NK/CH-U160NM является сбалансированный холодильный контур. В отличие от бытовых серий, здесь применяются увеличенные площади теплообменников, что позволяет системе работать с меньшей дельтой температур, сохраняя высокую энергоэффективность при пиковых нагрузках.

2.1. Режимы охлаждения и обогрева

• Охлаждение (Cooling): Номинальная мощность составляет 16.0 кВт. Система способна эффективно ассимилировать явное и скрытое тепло, генерируемое людьми, офисной техникой, освещением и солнечной радиацией. Важным параметром является коэффициент EER (Energy Efficiency Ratio), который в данной модели оптимизирован для длительной работы. При полной загрузке система потребляет значительное количество электроэнергии (порядка 5.0-5.5 кВт), что требует соответствующей силовой линии, однако удельная выработка холода на 1 кВт затраченной энергии соответствует современным стандартам энергосбережения.

• Обогрев (Heating): Производительность в режиме теплового насоса достигает 17.0 кВт и выше (в зависимости от температуры наружного воздуха). Использование принципа «воздух-воздух» позволяет получить более 3 кВт тепловой энергии на каждый затраченный киловатт электричества (COP > 3.0), что делает систему экономически выгодной альтернативой электрическим конвекторам или масляным обогревателям в межсезонье и в зимний период при умеренных морозах.

2.2. Работа при низких температурах

Инженерная платформа CH-U160NM адаптирована для работы в условиях нестабильного климата. Заводская комплектация (Low Ambient Kit) предусматривает возможность эксплуатации в режиме охлаждения при низких температурах наружного воздуха. Это критически важно для серверных комнат и кроссовых узлов, где теплоизбытки сохраняются круглый год. Система регулирования давления конденсации предотвращает обмерзание теплообменника и масляное голодание компрессора при работе зимой.

Однако, следует учитывать физические ограничения: при падении температуры ниже -15°C или -20°C (в зависимости от точной ревизии прошивки платы управления) эффективность теплового насоса снижается (drop-off curve), а потребление энергии возрастает. Для регионов с суровым климатом данная система должна рассматриваться как бивалентный источник тепла (в дополнение к основному отоплению), а не как единственный.

3. Аэродинамика и распределение воздушных потоков

Проблема мощных кондиционеров настенного типа — создание зоны дискомфорта («сквозняка») непосредственно перед устройством. Кассетная архитектура CH-C160NK полностью решает эту проблему за счет технологии 360° Airflow.

3.1. Круговое распределение

Декоративная панель внутреннего блока спроектирована таким образом, чтобы воздушный поток выходил не через четыре узкие щели, а распределялся равномерно по всему периметру (360 градусов). В дополнение к этому, угловые каналы обеспечивают подачу воздуха в "мертвые зоны", которые обычно остаются неохваченными у стандартных кассетных блоков.

Это техническое решение обеспечивает:

1. Отсутствие температурной стратификации: Холодный воздух, будучи тяжелее теплого, опускается вниз равномерным «душем», смешиваясь с комнатным воздухом до попадания в рабочую зону (на высоту 1.0–1.5 метра от пола).

2. Снижение скорости потока: За счет огромной площади выдува скорость движения воздуха на выходе из жалюзи ниже, чем у настенных блоков аналогичной мощности, что снижает акустический шум и аэродинамическое сопротивление.

3.2. Управление жалюзи

Каждая из четырех основных заслонок имеет независимый привод или синхронизированное управление (в зависимости от настройки с пульта), что позволяет гибко настраивать геометрию потока. Можно закрыть одну сторону, если блок расположен близко к стене, или направить поток горизонтально вдоль потолка, используя эффект Коанда (прилипание струи к поверхности), для максимальной дальнобойности струи.

4. Электротехнические требования и компрессорный блок

Модель CH-C160NK/CH-U160NM относится к классу мощного промышленного оборудования, что накладывает жесткие требования к системе электроснабжения объекта.

4.1. Трехфазное питание

Наружный блок CH-U160NM требует подключения к трехфазной сети переменного тока (380-415В, 50Гц). Это не опция, а необходимость, продиктованная мощностью компрессора.

• Преимущества: Трехфазные двигатели имеют более высокий КПД, меньшие пусковые токи и создают равномерный вращающий момент, что снижает вибрацию и износ механики. Нагрузка на электросеть распределяется симметрично по фазам, исключая перекос фаз в здании.

• Ограничения: Установка невозможна в помещениях с однофазным вводом (обычные квартиры). Требуется установка отдельного трехполюсного автомата защиты с характеристикой «C» или «D» (для пусковых токов) и обязательное наличие контура заземления.

4.2. Защита и автоматика

Плата управления наружного блока оснащена комплексом защит:

• Монитор фаз: Блокирует запуск компрессора при отсутствии одной из фаз, неправильном чередовании фаз (реверс) или критическом дисбалансе напряжений.

• Защита по току: Отслеживает потребление компрессора и отключает систему при превышении номинальных значений (клин, перегрузка).

• Датчики давления: Реле высокого и низкого давления (High/Low Pressure Switch) защищают гидравлический контур от работы без фреона (утечка) или при загрязненном конденсаторе (перегрев).

5. Инженерные аспекты монтажа и коммуникаций

Качество работы и долговечность системы на 90% зависят от соблюдения монтажных протоколов. Для модели 160-го типоразмера эти требования ужесточены из-за больших длин трасс и объемов хладагента.

5.1. Фреоновая магистраль

Диаметры труб для данной модели увеличены для снижения гидравлических потерь:

• Газовая линия: Обычно 5/8 дюйма или 3/4 дюйма (требует уточнения в мануале конкретной ревизии, но для 16 кВт это критичный параметр). Заужение газовой трубы недопустимо, так как приведет к падению давления всасывания и снижению производительности на 20-30%.

• Жидкостная линия: 3/8 дюйма.

• Максимальная длина: Система позволяет разносить блоки на расстояние до 50-70 метров (с дозаправкой фреона сверх заводской нормы).

• Перепад высот: До 30 метров. При установке наружного блока выше внутреннего более чем на 5-7 метров обязательна организация маслоподъемных петель на газовой магистрали каждые 5-6 метров подъема. Отсутствие петель приведет к невозврату масла в картер компрессора и его заклиниванию.

5.2. Дренажная система

Внутренний блок CH-C160NK оснащен встроенным дренажным насосом.

• Характеристики помпы: Высота подъема конденсата — до 1100 мм (от уровня декоративной панели) или 750 мм (от корпуса блока). Это позволяет организовать отвод конденсата даже если основная канализационная труба проходит выше уровня подвесного потолка.

• Требования: После подъема дренажная трасса должна иметь строгий уклон не менее 1-2% в сторону слива. Обязательна проверка герметичности соединений проливкой перед закрытием потолка.

5.3. Размещение в пространстве

Габариты внутреннего блока требуют наличия межпотолочного пространства не менее 290-320 мм (высота корпуса + зазор). При проектировании раскладки потолка «Армстронг» или «Грильято» необходимо учитывать, что блок занимает модуль больше, чем 600х600, и требует вырезания или адаптации несущих профилей. Важно обеспечить наличие ревизионного люка для доступа к блоку электроники и трубным соединениям без демонтажа всего потолка.

6. Логика управления и интеграция

Cooper&Hunter CH-C160NK предлагает гибкую архитектуру управления, ориентированную как на локального пользователя, так и на централизованные системы здания.

6.1. Интерфейсы управления

• ИК-пульт: Входит в стандартную комплектацию. Удобен для локального управления в небольших офисах.

• Проводной настенный контроллер (Опция/Стандарт): Рекомендуется для коммерческого использования. Проводной пульт фиксируется на стене, что исключает его потерю. Кроме того, он обеспечивает доступ к расширенному сервисному меню, считыванию кодов ошибок и программированию недельного таймера. Проводной пульт имеет встроенный температурный датчик, что позволяет перенести точку замера температуры из-под потолка (где воздух теплее) в рабочую зону, повышая точность климат-контроля (функция «I Feel»).

6.2. Внешнее управление и BMS

Плата управления внутреннего блока имеет разъемы для подключения:

• Карты гостя (Key Card): Сухой контакт для отелей. При извлечении карты система автоматически отключается для экономии энергии.

• Модуль Wi-Fi (Опция): Позволяет управлять климатом удаленно через смартфон, что удобно для серверных (мониторинг) или предварительного охлаждения офиса до прихода сотрудников.

• BMS (Building Management System): Через шлюз Modbus (приобретается отдельно) кондиционер можно интегрировать в систему «Умный дом» или диспетчеризацию здания, обеспечивая централизованный контроль, сбор аварийных сигналов и графики работы.

7. Эксплуатационные ограничения и обслуживание

Как документ поддержки принятия решения, данный текст обязан осветить не только преимущества, но и регламент обслуживания, игнорирование которого ведет к потере гарантии.

7.1. Фильтрация воздуха

Кассетный блок оснащен моющимся фильтром грубой очистки. В коммерческих помещениях (магазины, холлы с высокой проходимостью) фильтр забивается пылью значительно быстрее, чем в жилых.

• Риск: Забитый фильтр резко снижает расход воздуха через испаритель. Это ведет к падению давления кипения, обмерзанию теплообменника и риску гидроудара компрессора (жидкий фреон не успевает испариться).

• Регламент: Проверка состояния фильтра — не реже 1 раза в месяц. Чистка — по мере загрязнения.

7.2. Чистка теплообменников

Из-за конструкции вентилятора и плотного оребрения теплообменника, внутренний блок склонен к накоплению биологических загрязнений (плесень, слизь) в поддоне и на ламелях. Профессиональная антибактериальная чистка с разборкой и проливкой дренажа обязательна минимум 2 раза в год (перед началом сезона охлаждения и после его окончания).

Наружный блок CH-U160NM, прокачивая через себя огромные объемы уличного воздуха, забивается тополиным пухом, дорожной пылью и выхлопными газами. Грязный конденсатор ведет к повышению давления конденсации, росту тока компрессора и аварийному отключению в самые жаркие дни. Мойка высокого давления (с осторожностью, чтобы не замять ламели) необходима ежегодно.

8. Итоговый инженерный синтез и рекомендации

Кондиционер Cooper&Hunter CH-C160NK/CH-U160NM — это не бытовой прибор, а элемент инженерной инфраструктуры здания. Его выбор оправдан в следующих сценариях:

1. Большие объемы: Помещение имеет площадь более 100 м² и единый объем воздуха (без перегородок).

2. Наличие подвесного потолка: Есть техническая возможность скрыть блок высотой ~300 мм.

3. Энерговооруженность: Объект располагает трехфазным вводом достаточной мощности.

4. Требования к акустике: Необходим низкий уровень шума при высокой мощности (кассета тише канального блока, так как не требует сети воздуховодов, создающих сопротивление, и тише настенного за счет распределения потока).

Противопоказания:

• Помещения с низкими потолками (менее 3 метров) — риск дискомфорта от холодного потока.

• Многокомнатная нарезка помещений — один мощный блок не сможет обеспечить воздухообмен в изолированных кабинетах, требуется либо канальная система, либо мульти-сплит.

• Отсутствие доступа к наружной стене или кровле для установки крупногабаритного внешнего блока.

Вердикт: Данная модель является эталонным представителем сегмента Heavy Commercial по соотношению «инвестиции / производительность». Она лишена избыточных маркетинговых функций, но обладает избыточным запасом прочности по ключевым узлам (компрессор, теплообменники, электроника). Это рабочая лошадка для бизнеса, которая при грамотном монтаже и соблюдении регламента ТО (Технического Обслуживания) обеспечит стабильный микроклимат на протяжении 7-10 лет эксплуатации. Решение о покупке должно сопровождаться заказом профессионального проекта вентиляции и кондиционирования.

9. Дополнение: Детализация для проектировщиков (Technical Addendum)

Для специалистов, интегрирующих CH-C160NK/CH-U160NM в проекты, приводим критические параметры, часто опускаемые в базовых описаниях, но необходимые для построения рабочей документации.

9.1. Акустическая мощность и звуковое давление

Необходимо различать эти два параметра. В спецификациях часто указывается звуковое давление (LpA) на расстоянии 1.5 метра. Для модели 160-го типоразмера оно варьируется в диапазоне 45-53 дБ(А) в зависимости от скорости вентилятора. Однако для акустического расчета помещений важна звуковая мощность (LwA) источника. Для наружного блока этот параметр может достигать 70-75 дБ(А).

• Проектное решение: При установке внешнего блока на фасаде жилого дома или офисного центра необходимо учитывать нормы СанПиН по шуму в ночное время. Может потребоваться установка виброгасящих опор и акустических экранов, особенно если блок монтируется рядом с окнами.

9.2. Качество электропитания

Инверторные платы управления Cooper&Hunter оснащены варисторами и фильтрами помех, однако они чувствительны к импульсным перенапряжениям и гармоническим искажениям сети. В условиях промышленных зон, где возможны скачки напряжения, настоятельно рекомендуется установка внешних реле контроля напряжения (РКН) в щите управления климатом. Ремонт силовой платы инвертора сопоставим по стоимости с третью цены нового блока.

9.3. Рекуперация и вентиляция

Важно понимать: CH-C160NK работает на рециркуляцию внутреннего воздуха. Он охлаждает или греет тот же самый воздух, который находится в помещении.

• Подмес свежего воздуха: Конструкция корпуса предусматривает технологическое отверстие (выбиваемое) для подключения воздуховода подачи свежего воздуха. Однако диаметр этого отверстия позволяет подать не более 10-15% от номинального расхода воздуха.

• Вывод: Данная функция не заменяет полноценную приточно-вытяжную вентиляцию. Попытка подать слишком много уличного воздуха через этот порт приведет к конденсации влаги на корпусе блока и нарушению аэродинамики. Для полноценной вентиляции следует использовать отдельные приточные установки, работающие параллельно с кондиционером.

9.4. Теплоизоляция трасс

Учитывая высокую производительность, температура газовой трубы при работе на холод может быть очень низкой, а на тепло — достигать +80°C. Использование дешевой теплоизоляции (вспененный полиэтилен с тонкой стенкой 6 мм) недопустимо. Требуется использование каучуковой изоляции (типа K-Flex) толщиной не менее 9-13 мм, стойкой к ультрафиолету (для наружных участков) и высоким температурам. Некачественная изоляция приведет к обильному образованию конденсата, который испортит подвесной потолок по всей длине трассы.

9.5. Коды ошибок и самодиагностика

Система обладает развитой логикой самодиагностики. При аварии на дисплее приемника сигнала или проводном пульте отображается код (например, E1, E6, F0).

• F0 (частый код): Недостаток хладагента или засорение. Система отключает компрессор, чтобы не допустить его перегрева.

• E6 (Communication Error): Ошибка связи между блоками. Частая причина — отсутствие экрана на сигнальном кабеле или его прокладка вплотную к силовым кабелям (наводки). Для модели 160 использование экранированного кабеля сечением не менее 2х0.75 мм² или 3х1.0 мм² является обязательным стандартом монтажа.

9.6. Экологический аспект и хладагенты

В зависимости от года выпуска и рынка поставки, модель может поставляться на фреоне R410A или R32.

• R410A: Двухкомпонентная смесь. При утечке более 40% требуется полная эвакуация остатка и заправка по весам заново, так как состав смеси меняется.

• R32: Однокомпонентный, более экологичный и эффективный. Допускает дозаправку. Но он слабогорюч (класс A2L). При монтаже кассетного блока на R32 в малых помещениях (что редкость для 16 кВт, но возможно) требуется расчет концентрации на объем помещения для пожарной безопасности.

Итоговая рекомендация остается неизменной: Cooper&Hunter CH-C160NK/CH-U160NM — это сложное техническое устройство, эффективность которого на 100% реализуется только через призму квалифицированного инженерного подхода к инсталляции. Покупка данного оборудования — это покупка климатического решения, а не "коробки с техникой".
