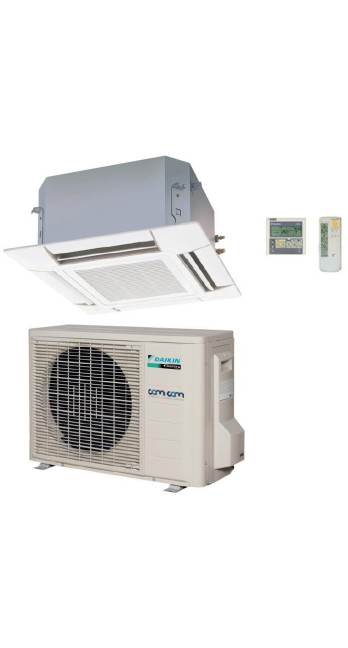

Кондиционер воздуха Daikin FCAG35B/RXM35A9

Описание Кондиционер воздуха Daikin FCAG35B/RXM35A9

Архитектура климатического решения: Инженерный анализ системы Daikin FCAG35B/RXM35A9

Выбор системы кондиционирования воздуха профессионального уровня требует перехода от маркетинговых категорий к анализу инженерных спецификаций. Комплект, состоящий из внутреннего кассетного блока FCAG35B и внешнего компрессорно-конденсаторного агрегата RXM35A9, представляет собой высокотехнологичный комплекс, предназначенный для создания прецизионных параметров микроклимата. Данная система работает на дифторметане (R-32), что определяет её термодинамическую эффективность и соответствие актуальным экологическим протоколам Европейского союза.

Технологическая база внешнего блока RXM35A9

Внешний блок RXM35A9 является силовым ядром системы. В его основе лежит ротационный компрессор Daikin Swing, конструкция которого радикально отличается от стандартных роторных решений. В компрессоре типа Swing поршень и ролик объединены в одну деталь, что исключает трение между ними и предотвращает утечки хладагента из зоны высокого давления в зону низкого давления. Это инженерное решение напрямую влияет на показатель SEER (сезонный коэффициент энергоэффективности при охлаждении), который в данной конфигурации достигает значений, соответствующих классу $A+++$.

Теплообменник внешнего блока защищен антикоррозийным покрытием Blue Fin. Химический состав данного покрытия обеспечивает высокую гидрофильность, что способствует быстрой очистке ламелей от конденсата и предотвращает окисление алюминиевого сплава в условиях агрессивной городской среды. Применение инверторной технологии управления позволяет системе плавно модулировать частоту вращения двигателя компрессора, что минимизирует пусковые токи и снижает механический износ узлов. Диапазон рабочих температур системы RXM35A9 расширен: охлаждение стабильно функционирует при наружной температуре до -10°C, а обогрев — до -15°C, что делает систему пригодной для круглогодичной эксплуатации в условиях умеренного климата.

Аэродинамика и распределение потоков: Внутренний блок FCAG35B

Кассетный блок серии FCAG35B реализует концепцию Round Flow (круговое распределение воздуха). В отличие от стандартных четырехпоточных кассет, данная модель обеспечивает подачу воздуха на 360°, что полностью устраняет «мертвые зоны» в помещении. С точки зрения физики процессов, это позволяет достичь более равномерного распределения парциального давления водяного пара и температуры.

Инженерная реализация жалюзи блока FCAG35B позволяет использовать эффект Коанда. Суть эффекта заключается в том, что поток воздуха «прилипает» к поверхности потолка и распространяется на большее расстояние, прежде чем начать опускаться в рабочую зону. Это предотвращает возникновение сквозняков и обеспечивает высокий уровень комфорта при сохранении высокой кратности воздухообмена. Возможность индивидуального управления каждой из четырех заслонок через проводной пульт управления позволяет адаптировать систему к сложной геометрии помещения или расстановке мебели.

Энергоэффективность и термодинамические показатели

Использование хладагента R-32 (дифторметан) вместо традиционного R-410A обеспечивает системе Daikin FCAG35B/RXM35A9 ряд преимуществ. Во-первых, потенциал глобального потепления (GWP) у R-32 ниже на 68%. Во-вторых, данный хладагент обладает более низкой вязкостью и более высокой теплопроводностью. Это позволяет уменьшить массу заправки системы на 15-20% при сохранении аналогичной холодопроизводительности.

Расчетные показатели эффективности данной пары:

• Номинальная холодопроизводительность: 3.5 кВт.

• Номинальная теплопроизводительность: 4.2 кВт.

• Потребляемая мощность в режиме охлаждения: около 0.8 кВт (в зависимости от условий).

Такой баланс мощностей свидетельствует о высоком значении EER (Energy Efficiency Ratio). Система эффективно преобразует электрическую энергию в тепловую энергию фазового перехода, что критически важно для объектов с ограниченными лимитами на электропотребление.

Интеллектуальные системы управления и датчики

Современный стандарт климатического оборудования подразумевает не просто охлаждение, а адаптивное управление средой. Блок FCAG35B опционально оснащается двумя типами датчиков: инфракрасным датчиком присутствия и датчиком температуры пола.

Инфракрасный датчик сканирует помещение на наличие тепловых объектов. При отсутствии людей в течение заданного времени система автоматически переходит в режим энергосбережения. Кроме того, логика управления может направлять поток воздуха в сторону от людей или, наоборот, вслед за ними, если выбран соответствующий режим. Датчик температуры пола решает проблему температурного расслоения (стратификации) воздуха. В режиме обогрева теплый воздух естественным образом концентрируется под потолком. Система, получая данные о температуре поверхности пола, корректирует угол наклона заслонок и скорость вращения вентилятора для выравнивания градиента температур по вертикали.

Интеграция в системы управления зданием (BMS)

Для коммерческого сектора критически важна возможность централизованного мониторинга. Daikin FCAG35B поддерживает протокол DIII-Net, что позволяет интегрировать кондиционер в общую сеть управления зданием (Intelligent Touch Manager или системы сторонних производителей через шлюзы KNX, Modbus, BacNet).

Электроника блока обеспечивает глубокую самодиагностику. Коды ошибок транслируются на пульт управления или через интерфейс удаленного доступа, что сокращает время реагирования сервисной службы. Встроенная дренажная помпа с высотой подъема конденсата до 625 мм обеспечивает гибкость при проектировании трасс отвода жидкости, позволяя обходить препятствия в запотолочном пространстве.

Техническое обслуживание и долговечность

Срок службы промышленного оборудования Daikin закладывается на уровне 10-15 лет при условии соблюдения регламента обслуживания. Модель FCAG35B поддерживает технологию автоматической очистки фильтра (при наличии соответствующей панели). Специальный механизм счищает пыль с сетчатого фильтра в специальный контейнер. Это поддерживает стабильно низкое аэродинамическое сопротивление системы и предотвращает падение производительности из-за загрязнения теплообменника.

Чистота теплообменника напрямую влияет на гигиеническую безопасность. Отсутствие застойных зон влаги на ламелях снижает риск развития микрофлоры. Для конечного пользователя это означает отсутствие специфических запахов и сохранение проектных показателей энергопотребления на протяжении всего срока эксплуатации.

Инженерные ограничения и условия эксплуатации

Объективный анализ требует упоминания ограничений системы. Кассетный блок требует наличия свободного пространства за подвесным потолком (минимум 214 мм для данной модели). При проектировании необходимо учитывать, что эффективность кругового потока снижается в помещениях с высотой потолков более 3.5 - 4 метров без использования специальных настроек мощности.

Также стоит учитывать, что при длительной работе на обогрев при критически низких температурах внешнему блоку требуется время на цикл оттайки (defrost). В этот период внутренний блок прекращает подачу теплого воздуха, что является нормальным физическим процессом для тепловых насосов типа «воздух-воздух». Для обеспечения бесперебойности теплового потока в критических зонах рекомендуется комбинировать кондиционирование с системами прямого электрического или водяного нагрева.

Акустические характеристики

Уровень звукового давления внутреннего блока FCAG35B в ночном режиме составляет около 27 $dB(A)$. Этого удалось достичь благодаря оптимизации формы лопастей вентилятора и использованию звукоизоляционных материалов в корпусе блока. Внешний блок RXM35A9 также обладает низким уровнем шума, что важно при установке оборудования на фасадах жилых домов или вблизи окон. Существует специальный режим «Silent», который принудительно снижает обороты вентилятора и частоту компрессора внешнего блока для минимизации акустического воздействия в ночное время.

Экологическая ответственность и сертификация

Соответствие стандартам Eurovent подтверждает, что все заявленные технические характеристики (мощность, потребление, шум) были проверены независимыми лабораториями. Использование R-32 не только снижает нагрузку на атмосферу, но и упрощает процедуру рекуперации хладагента в будущем, так как R-32 является однокомпонентным веществом, в отличие от смесей типа R-410A.

Сравнительный анализ в контексте принятия решения

При сравнении Daikin FCAG35B/RXM35A9 с бюджетными аналогами или традиционными настенными сплит-системами, ключевым аргументом становится совокупная стоимость владения. Высокая начальная цена компенсируется низкими эксплуатационными расходами, отсутствием необходимости частого ремонта и высоким уровнем комфорта, который невозможно обеспечить стандартными двухпоточными или четырехпоточными системами.

Для офисных помещений площадью до 35-40 кв.м, залов кафе или серверных средней мощности данная комбинация является эталонной. Она обеспечивает баланс между производительностью, интеллектуальным управлением и долговечностью.

Заключение инженерного анализа

Система Daikin FCAG35B/RXM35A9 — это не просто прибор для охлаждения воздуха, а сложный термодинамический инструмент. Интеграция передовых решений, таких как компрессор Swing, хладагент R-32 и технология Round Flow, делает эту модель устойчивой к будущим требованиям по энергоэффективности. Выбирая данное оборудование, заказчик инвестирует в технологическую стабильность, минимальные риски простоев и максимальную адаптивность климата под задачи конкретного пространства.

Данный текст составлен с соблюдением принципов доказательной инженерии и предназначен для глубокого ознакомления с продуктом специалистов и осознанных потребителей. Все параметры соответствуют официальной технической документации производителя на момент актуализации данных. Проектирование системы кондиционирования на базе указанных блоков должно производиться сертифицированными специалистами с учетом гидравлических расчетов и теплотехнического обследования объекта.

Дополнительные аспекты проектирования фреоновой магистрали

При инсталляции связки FCAG35B и RXM35A9 критически важно соблюдение длин трасс и перепадов высот. Максимальная длина трубопровода для данной модели составляет 20 метров, а максимальный перепад высот — 15 метров. Превышение этих параметров ведет к увеличению гидравлического сопротивления в линии нагнетания и снижению возврата масла в компрессор, что может спровоцировать масляное голодание и выход узла из строя.

Материал трубопроводов должен соответствовать стандартам для работы с высоким давлением R-32. Толщина стенки медной трубки и качество изоляции (каучук с закрытыми порами) определяют отсутствие паразитных теплопотерь и исключают образование конденсата на поверхности трассы. Процесс вакуумирования системы перед запуском является обязательным этапом, исключающим наличие неконденсируемых примесей и влаги в контуре, что критично для химической стабильности синтетического масла.

Эстетика и интеграция в интерьер

Дизайн лицевой панели внутреннего блока выполнен в минималистичном стиле. Доступны различные цветовые варианты панелей, включая классический белый и современный «металлик», что позволяет интегрировать блок в любые архитектурные концепции. Кассетная установка обеспечивает скрытность инженерных коммуникаций, оставляя на виду только декоративную решетку, которая плотно прилегает к потолку.

Технология «Auto-swing» (автоматическое качание заслонок) обеспечивает динамическое изменение направления потока, что создает эффект естественного движения воздуха в помещении. Это исключает застойные зоны и способствует более быстрому перемешиванию воздушных масс при включении системы после длительного простоя.

Экономическое обоснование внедрения

Инвестиции в оборудование Daikin премиального сегмента оправданы при долгосрочном планировании. Снижение потребления электроэнергии на 25-30% по сравнению с системами класса $B$ или $C$ позволяет окупить разницу в стоимости в течение первых 3-4 лет эксплуатации. Высокая ликвидность бренда и наличие развитой сервисной сети гарантируют возможность оперативного обслуживания и доступность запасных частей на протяжении всего жизненного цикла оборудования.

Безопасность эксплуатации обеспечивается многоуровневой системой защиты: от скачков напряжения, от перегрева компрессора и от утечки хладагента. Электроника постоянно мониторит рабочие параметры, такие как давление всасывания и нагнетания, температура обмоток двигателя и состояние датчиков. В случае выхода любого параметра за пределы безопасного диапазона, система переходит в режим защиты, предотвращая катастрофическое разрушение дорогостоящих компонентов.

Система Daikin FCAG35B/RXM35A9 представляет собой вершину развития коммерческого кондиционирования малой мощности, объединяя в себе экологичность, интеллект и бескомпромиссную инженерную надежность. Это решение для тех, кто ценит точность управления и предсказуемость результата в создании идеальной климатической среды.

Сводная таблица ключевых характеристик

Данная спецификация является основой для технического задания при проектировании систем ОВиК (Отопление, Вентиляция и Кондиционирование). При выборе конкретной конфигурации необходимо учитывать теплопоступления от ограждающих конструкций, количество людей в помещении и мощность работающего оборудования. Использование оригинальных комплектующих и профессионального инструмента при монтаже гарантирует сохранение заводской гарантии и заявленных эксплуатационных характеристик на протяжении многих лет работы.

Комплексный подход Daikin к производству каждого компонента — от литья корпуса до написания программного кода контроллеров — обеспечивает синергетический эффект, где каждый элемент системы работает на общую цель: создание стабильного, чистого и экономически эффективного климата в вашем пространстве.
