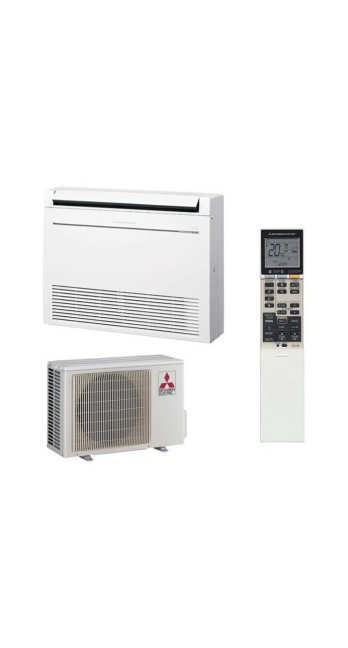

Описание Кондиционер воздуха Mitsubishi Electric MFZ-KT60VG/SUZ-M60VA

Инженерный анализ системы кондиционирования Mitsubishi Electric MFZ-KT60VG / SUZ-M60VA

1. Идентификация системы и архитектурное назначение

Климатическая система Mitsubishi Electric MFZ-KT60VG (внутренний блок) в комплекте с наружным агрегатом SUZ-M60VA представляет собой инверторную сплит-систему напольного типа (консольного исполнения). Данное оборудование относится к классу полупромышленных решений высокой производительности, адаптированных для бытового и коммерческого использования.

Номинальная холодопроизводительность системы составляет 6,1 кВт, теплопроизводительность — 7,0 кВт. Данные параметры определяют целевую область применения: жилые или офисные помещения площадью от 55 до 65 квадратных метров при стандартной высоте потолков (до 3 метров) и нормативном коэффициенте остекления.

Ключевым отличием модели MFZ-KT от настенных аналогов является аэродинамическая схема распределения воздушных масс. Конструкция предполагает установку непосредственно на полу или с небольшим отрывом от поверхности стены (частичное заглубление), что меняет физику конвективного теплообмена. Это техническое решение позиционирует систему не просто как охладитель, а как полноценный тепловой насос "воздух-воздух", эффективный в режиме обогрева.

Выбор данной модификации (индекс 60) обоснован в случаях, когда требуется высокая мощность без использования кассетных или канальных систем, требующих запотолочного пространства. Модель занимает промежуточную нишу между бытовыми сплит-системами и VRF-блоками, предоставляя пользователю расширенный ресурс компрессора и алгоритмы управления, заимствованные из промышленной серии Mr. Slim.

2. Термодинамические характеристики и энергоэффективность

Основой производительности системы является термодинамический цикл на базе хладагента R32 (дифторметан). Использование R32 вместо устаревающего R410A обеспечивает модели MFZ-KT60VG/SUZ-M60VA ряд инженерных преимуществ:

1. Снижение вязкости и плотности: Позволяет уменьшить гидравлическое сопротивление в теплообменниках и магистралях, повышая общий КПД цикла.

2. Высокая удельная холодопроизводительность: Для переноса того же количества теплоты требуется меньшая масса фреона (заправка системы снижена примерно на 30% по сравнению с аналогами на R410A).

3. Экологический стандарт: Низкий потенциал глобального потепления (GWP=675).

Показатели эффективности (SEER / SCOP)

Для модели мощностью 60-го индекса, показатели сезонной энергоэффективности зафиксированы на уровне:

• SEER (охлаждение): 6.2 (Класс А++). Это означает, что за сезон эксплуатации система производит в 6.2 раза больше холода, чем потребляет электроэнергии.

• SCOP (обогрев): 4.1 (Класс А+). Высокий показатель для мощного блока, подтверждающий целесообразность использования системы в качестве основного или дублирующего источника отопления в межсезонье и зимний период.

Наружный блок SUZ-M60VA оснащен компрессором с инверторным управлением, использующим технологию векторной модуляции (PAM — Pulse Amplitude Modulation). Данный метод управления позволяет максимально приблизить ток в обмотках статора к синусоидальной форме, исключая паразитные гармоники и потери на нагрев двигателя. На практике это обеспечивает точное поддержание целевой температуры без циклических включений/выключений, свойственных системам типа on/off.

3. Аэродинамика и физика воздухораспределения

Инженерная уникальность серии MFZ-KT заключается в реализации принципа двойного выдува воздуха. В отличие от настенных блоков, которые подают воздух только сверху, напольная консоль использует две независимые зоны подачи: верхнюю и нижнюю.

Режим охлаждения

В режиме охлаждения активна преимущественно верхняя заслонка. Холодный воздух, обладая более высокой плотностью, естественным образом опускается вниз. Направляя поток вверх, к потолку, система обеспечивает равномерное заполнение объема помещения без создания зон локального переохлаждения (эффекта сквозняка) в зоне нахождения людей.

Режим обогрева (Multi-Flow Vane)

В режиме нагрева система активирует обе заслонки. Ключевую роль играет нижняя подача. Теплый воздух подается на уровне пола, прогревая самую холодную зону помещения. Это критически важно с точки зрения физиологии комфорта, так как стандартные настенные системы часто оставляют слой холодного воздуха у пола (стратификация температур). MFZ-KT60VG решает проблему конвекции: горячий поток стелется по полу и поднимается вверх, создавая равномерное температурное поле по всей высоте комнаты. Это делает модель идеальной для помещений с "вторым светом" или высокими потолками, где настенные блоки неэффективны.

Характеристики вентилятора

Внутренний блок оснащен тангенциальным вентилятором увеличенного диаметра с оптимизированным профилем лопаток. Это позволяет прокачивать значительный объем воздуха (до 10-12 м³/мин в максимальном режиме) при сохранении акустического комфорта. Уровень звукового давления для модели индекса 60 варьируется, но остается в пределах допустимых норм для жилых зон (от 28 дБ(А) в "тихом" режиме). Для блока такой мощности это является выдающимся инженерным показателем, достигнутым за счет балансировки крыльчатки и использования бесщеточного двигателя постоянного тока (DC Fan Motor).

4. Система очистки воздуха и гигиена

В модели MFZ-KT60VG реализована многоступенчатая система фильтрации, не являющаяся маркетинговой уловкой, а представляющая собой функциональный барьер для загрязнений.

1. V-Blocking Filter: Это основной элемент биологической защиты. Фильтр имеет комбинированную структуру с электростатическим и ферментным покрытием.

   • Противовирусное действие: Структура фильтра блокирует активность вирусов, попадающих на поверхность.

   • Бактерицидный эффект: Подавление размножения бактерий и плесневых грибков.

   • Антиаллергенная функция: Нейтрализация белков-аллергенов (пыльца, шерсть животных). Эффективность фильтра подтверждена лабораторными тестами, что позволяет рекомендовать систему для установки в помещениях с повышенными требованиями к чистоте воздуха.

2. Механическая очистка: Предварительные сетчатые фильтры задерживают крупную пыль и ворс, защищая теплообменник от засорения. Чистота теплообменника критически важна для сохранения энергоэффективности: даже слой пыли в 0.5 мм способен снизить КПД системы на 10-15% из-за ухудшения теплопередачи.

3. Удобство обслуживания: Инженерный дизайн корпуса предусматривает легкий доступ к фильтрам без использования инструментов. Это стимулирует пользователя к регулярному обслуживанию, что напрямую влияет на срок службы оборудования.

5. Электронная архитектура и управление

Система управления Mitsubishi Electric построена на базе микропроцессора с обратной связью по температуре труб, температуре воздуха на входе и давлению хладагента (расчетному).

• Функция I-Save: Программируемый режим, позволяющий одним нажатием перевести систему в предварительно настроенное состояние (например, дежурное отопление +10°C). Это актуально для загородных домов, где необходимо поддерживать минимальную положительную температуру в отсутствие жильцов для предотвращения промерзания конструкций.

• Таймер: Встроенный недельный таймер позволяет задавать до 4 действий на каждый день недели. Это обеспечивает автоматизацию климата в зависимости от графика использования помещения (офис или дом), снижая энергопотребление в часы простоя.

• Интеграция: Плата управления имеет разъем CN105, позволяющий подключить Wi-Fi адаптер MAC-567IF-E (опция) для интеграции в систему MELCloud. Это открывает возможность удаленного мониторинга, диагностики ошибок и управления через облачный сервис. Система также готова к интеграции в "Умный дом" через протоколы Modbus или KNX (требуются соответствующие шлюзы).

6. Технический анализ наружного блока SUZ-M60VA

Наружный блок SUZ-M60VA является унифицированной платформой, используемой как с бытовыми, так и с полупромышленными внутренними блоками.

• Компрессор: Ротационный компрессор двойного сжатия (Twin Rotary) собственного производства Mitsubishi Electric. Конструкция с двумя роторами, работающими в противофазе, существенно снижает вибрации и механическую нагрузку на вал, увеличивая ресурс агрегата.

• Теплообменник: Использование трубок с внутренней накаткой (inner grooved pipes) увеличивает площадь теплообмена, позволяя сделать блок компактнее без потери производительности.

• Защита: Платы управления покрыты защитным лаком, предотвращающим коррозию и замыкания при эксплуатации в условиях повышенной влажности. Металлический корпус прошел гальваническую обработку.

Ограничения по длине магистралей

Инженерный проект должен учитывать гидравлические ограничения компрессора SUZ-M60VA:

• Максимальная длина трассы: 30 метров.

• Максимальный перепад высот: 30 метров. Эти параметры позволяют устанавливать наружный блок на крыше или во дворе здания при расположении внутреннего блока в глубине помещения, что значительно расширяет монтажные возможности по сравнению с базовыми бытовыми сериями.

7. Сценарии эксплуатации и принятие решения

Решение о покупке системы MFZ-KT60VG/SUZ-M60VA должно базироваться на рациональном анализе условий помещения и требований к климату.

Оптимальные сценарии применения:

1. Помещения сложной геометрии: Мансарды со скошенными потолками, где невозможно разместить настенный блок на нужной высоте.

2. Панорамное остекление: Установка блока под окном или в простенке позволяет отсекать теплопритоки летом и холод зимой, работая по принципу радиатора с принудительной конвекцией.

3. Приоритет отопления: Если система рассматривается как единственный источник тепла в межсезонье или как значительное дополнение зимой. Нижняя подача воздуха безальтернативна для комфортного обогрева.

4. Дизайнерские ограничения: Интерьеры, где стены заняты декором, картинами или мебелью, и единственное доступное место — зона над плинтусом.

Сравнение с альтернативами:

• Против настенного блока (MSZ): Напольный блок дороже и занимает место на полу (глубина 233 мм + отступ), но выигрывает в равномерности прогрева и акустическом комфорте (шум генерируется ниже уровня уха человека).

• Против канальной системы (SEZ): Напольный блок проще в монтаже (не требует воздуховодов и занижения потолка), легче в обслуживании (фильтры доступны сразу), но виден в интерьере.

8. Критические требования к монтажу и ограничения

Для обеспечения паспортных характеристик системы необходимо строго соблюдать инженерный регламент монтажа.

1. Пространство для воздухозабора: Блок забирает воздух через фронтальную панель. Запрещено блокировать переднюю часть мебелью ближе чем на 1 метр. Это приведет к короткому замыканию воздушного потока (рециркуляции), обмерзанию испарителя и отключению системы по защите.

2. Дренажная система: В отличие от настенных блоков, где конденсат течет самотеком с высоты, у напольного блока выход дренажа находится низко. Часто требуется установка дренажной помпы, если невозможно обеспечить естественный уклон магистрали в канализацию или на улицу.

3. Установка в нишу: Допускается частичное заглубление блока в стену (до 70 мм), однако необходимо оставить сервисные зазоры по бокам для доступа к трубкам и электрике. Полное закрытие декоративными экранами не рекомендуется, так как это нарушает аэродинамику.

4. Электропитание: Мощность системы требует выделенной линии электропитания с отдельным автоматическим выключателем. Подключение к бытовой розетке через удлинители категорически запрещено из-за риска перегрева контактов при длительной работе на максимальной мощности (токи до 15-16 А в пике).

9. Заключение инженерного аудита

Кондиционер Mitsubishi Electric MFZ-KT60VG в паре с наружным блоком SUZ-M60VA представляет собой высокотехнологичный продукт, ориентированный на долгосрочную эксплуатацию (расчетный ресурс 10-15 лет при соблюдении регламента ТО).

Это не массовый продукт для "простого охлаждения". Это инженерное решение для задач, где важны аэродинамика нижнего уровня, высокая тепловая мощность и надежность промышленного класса. Высокая стоимость оборудования компенсируется низкими эксплуатационными расходами (высокий SEER/SCOP), отсутствием сквозняков и возможностью эффективного обогрева.

Покупка данной системы рациональна для пользователей, понимающих физику климатических процессов и готовых инвестировать в качество микроклимата, а не в компромиссные бюджетные решения. Система обеспечивает честные 6.0 кВт холода и 7.0 кВт тепла, подтвержденные сертификатами Eurovent, что делает её эталонным выбором в классе напольных консолей высокой производительности.
