Инженерный анализ платформы мульти-сплит системы Mitsubishi Electric MXZ-4F83VFHZ: Архитектура, Термодинамика и Эксплуатационные сценарии

Идентификация и класс оборудования

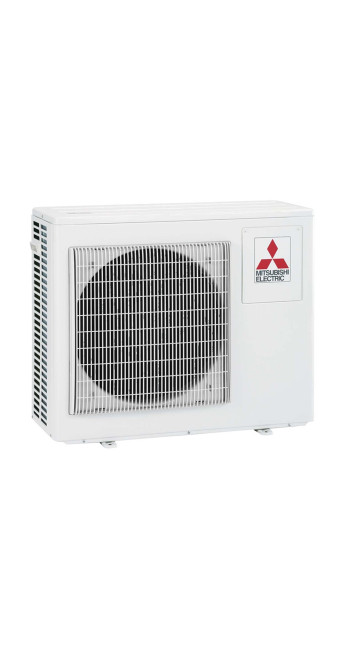

Наружный блок Mitsubishi Electric MXZ-4F83VFHZ представляет собой высокопроизводительный агрегат мульти-сплит системы, разработанный на базе технологии теплового насоса «воздух-воздух». Устройство относится к серии Hyper Heating (HZ), что технически классифицирует его не просто как систему кондиционирования с функцией обогрева, а как полноценный отопительный прибор, сохраняющий номинальную производительность в условиях критически низких температур наружного воздуха.

Агрегат спроектирован для обслуживания до четырех независимых зон микроклимата (внутренних блоков), обеспечивая централизованное управление теплообменом здания при сохранении индивидуальных параметров для каждого помещения. Инженерная концепция данной модели базируется на приоритете энергоэффективности (Seasonal Efficiency) и стабильности термодинамического цикла в условиях северных широт. Использование хладагента R32 (дифторметан) обеспечивает улучшенные теплофизические свойства системы, снижая вязкость рабочего тела и повышая коэффициент теплопередачи по сравнению с устаревшими платформами на R410A.

Технология Hyper Heating: Термодинамика низких температур

Ключевым отличием шасси с индексом «HZ» является интегрированная технология стабилизации теплопроизводительности. В стандартных инверторных системах падение уличной температуры приводит к линейному, а затем и экспоненциальному снижению тепловой мощности из-за уменьшения массового расхода хладагента и падения давления кипения.

Модель MXZ-4F83VFHZ реализует иной алгоритм. Инженерами Mitsubishi Electric применена схема управления компрессором и контуром хладагента, позволяющая сохранять 100% номинальной тепловой мощности при температуре наружного воздуха до -15°C. Гарантированный рабочий диапазон системы расширен до -25°C. Это достигается за счет оптимизации цикла сжатия и использования подогрева картера компрессора и поддона наружного блока, что предотвращает намерзание льда и обеспечивает корректный пуск системы ("холодный старт") без риска гидроудара или масляного голодания компрессора.

Для пользователя это означает, что при расчете теплового баланса помещения нет необходимости закладывать избыточный коэффициент запаса мощности на случай морозов, так как кривая производительности оборудования выровнена аппаратными средствами.

Компрессорный узел и инверторное управление

«Сердцем» агрегата является герметичный компрессор с бесщеточным двигателем постоянного тока (DC Inverter). В модели MXZ-4F83VFHZ используется технология Poki-Poki Core — двигатель с обмоткой сосредоточенного типа, что позволяет увеличить плотность магнитного потока и, как следствие, КПД привода. Ротор двигателя оснащен редкоземельными магнитами, обеспечивающими высокий крутящий момент при низких оборотах, что критически важно для режима поддержания температуры (частичная нагрузка).

Управление компрессором осуществляется методом широтно-импульсной модуляции (PAM — Pulse Amplitude Modulation) с векторным контролем. В отличие от скалярного управления, векторный метод анализирует не только напряжение и частоту, но и фазовое положение ротора в реальном времени.

Это дает два инженерных преимущества:

1. Минимизация паразитных токов: Электрическая энергия расходуется именно на вращение, а не на нагрев обмоток.

2. Акустический комфорт: Отсутствие резких пульсаций крутящего момента снижает вибрационную нагрузку на трубопроводы и корпус, устраняя низкочастотный гул.

Система работает по принципу All-DC Inverter: инверторным приводом оснащен не только компрессор, но и двигатель вентилятора наружного блока. Это позволяет плавно регулировать давление конденсации (в режиме холода) или испарения (в режиме тепла), адаптируясь к текущим погодным условиям с шагом в 1%.

Энергетическая эффективность и экономика эксплуатации

Анализ эффективности данной модели необходимо проводить не по мгновенным значениям EER/COP, а по сезонным коэффициентам SEER (охлаждение) и SCOP (обогрев), которые учитывают реальный профиль эксплуатации в течение года.

• Класс энергоэффективности (Охлаждение): A++

• Класс энергоэффективности (Обогрев): A+

Высокие показатели SCOP достигаются за счет использования электронных расширительных вентилей (LEV — Linear Expansion Valve) для каждого порта подключения. В отличие от капиллярных трубок, LEV динамически меняет проходное сечение, поддерживая оптимальный перегрев паров хладагента на входе в компрессор. Это гарантирует, что испаритель (внутренний блок) заполнен хладагентом максимально эффективно вне зависимости от длины трассы и тепловой нагрузки в конкретной комнате.

С точки зрения эксплуатационных затрат, MXZ-4F83VFHZ демонстрирует прямую экономическую выгоду при использовании в качестве основного источника отопления в межсезонье и в качестве бивалентного источника в сильные морозы. Затраты электроэнергии на перенос тепловой энергии (тепловой насос) в 3-4 раза ниже, чем при прямой конвертации электричества в тепло (электрокотлы, конвекторы).

Архитектура портов и коэффициент неодновременности

Блок оснащен четырьмя парами штуцеров (жидкость/газ) для подключения внутренних блоков. Важной особенностью мульти-сплит систем Mitsubishi Electric является возможность перегрузки по суммарной мощности подключаемых внутренних блоков.

Номинальная холодопроизводительность агрегата составляет 8.3 кВт. Однако система допускает подключение комбинации внутренних блоков с суммарным индексом производительности, превышающим номинал наружного блока (до 130-140% в зависимости от конкретных моделей). Это инженерное решение базируется на коэффициенте неодновременности: вероятность того, что все 4 блока будут включены на максимальную мощность одновременно, крайне мала. В реальном жилом сценарии нагрузка мигрирует: днем охлаждаются гостиная и кухня, ночью — спальни.

Система автоматического управления перераспределяет поток хладагента между активными блоками. Если суммарный запрос превышает возможности компрессора, электроника пропорционально ограничивает производительность внутренних блоков, сохраняя работоспособность системы без аварийных остановок.

Внутренняя логика системы предусматривает обязательную проверку корректности коммутации. При пусконаладке доступна функция автоматической проверки соответствия сигнальных линий и фреонопроводов, что исключает человеческий фактор при монтаже (ошибку "перепутанных проводов").

Акустические характеристики и виброизоляция

Одной из ключевых проблем мощных мульти-сплит систем является шум наружного блока, который может доставлять дискомфорт как владельцу, так и соседям, особенно в плотной городской застройке или в частном секторе.

MXZ-4F83VFHZ реализует комплекс мер по снижению шума:

1. Аэродинамика крыльчатки: Вентилятор спроектирован с учетом биомиметических принципов (форма «крыла совы»), что снижает турбулентность на срыве потока и уменьшает аэродинамический шум.

2. Ночной режим: Пользователь (или таймер) может активировать функцию снижения уровня шума, которая программно ограничивает максимальные обороты вентилятора и компрессора. Это снижает уровень звукового давления на 3-4 дБ(А), что субъективно воспринимается человеческим ухом как снижение громкости в 1.5-2 раза.

3. Виброразвязка компрессора: Компрессор установлен на демпферах, настроенных на гашение частот вращения ротора, предотвращая передачу вибрации на корпус и кронштейны крепления.

Уровень звукового давления наружного блока находится в пределах допустимых санитарных норм для ночного времени при соблюдении регламентов по размещению (удаление от окон соседей).

Технические ограничения и требования к монтажу (Honest Constraints)

Для обеспечения заявленных характеристик и срока службы оборудования необходимо строгое соблюдение инженерных ограничений, установленных производителем. Игнорирование этих параметров выводит оборудование из зоны проектной надежности.

1. Длина магистралей:

   • Суммарная длина всех трасс не должна превышать 70 метров.

   • Максимальная длина трассы до одного блока ограничена 25 метрами.

   • Превышение этих значений приведет к невозможности возврата масла в компрессор и падению производительности из-за гидравлических потерь давления.

2. Перепад высот:

   • Максимальный перепад высот между наружным и внутренними блоками составляет 15 метров.

   • Если наружный блок расположен выше внутренних, обязательна организация маслоподъемных петель на газовой магистрали (каждые 10 метров) для гарантированного возврата масла.

3. Электропитание:

   • Блок требует подключения к выделенной линии электропитания с заземлением.

   • Автоматический выключатель должен быть подобран с учетом пусковых токов и характеристики отключения (тип C), хотя инверторная технология и обеспечивает "мягкий старт", рабочие токи под полной нагрузкой могут быть значительными (до 18-20 А в пике).

4. Дренаж:

   • В режиме обогрева наружный блок генерирует большое количество конденсата (воды). При температурах ниже нуля этот конденсат замерзает, образуя наледь. Хотя блок оснащен подогревом поддона, требуется организация свободного отвода воды или установка греющего кабеля в дренажный канал, чтобы избежать образования ледяных пробок под блоком.

Спецификация R32: Экология и безопасность

Переход на хладагент R32 в модели MXZ-4F83VFHZ обусловлен не только экологическими директивами (низкий потенциал глобального потепления GWP), но и техническими причинами. R32 является однокомпонентным веществом. Это означает, что он не имеет температурного скольжения (разницы температур кипения компонентов), что характерно для смесевых фреонов типа R410A.

• Удобство сервиса: При утечке возможна дозаправка контура без необходимости полной эвакуации и утилизации остатка, так как состав газа не меняется.

• Теплопередача: Удельная холодопроизводительность R32 выше, что позволяет использовать теплообменники меньшего объема при той же эффективности.

Следует учитывать, что R32 классифицируется как слабогорючий газ (класс A2L). Конструкция наружного блока MXZ-4F83VFHZ полностью герметична, а электрические компоненты изолированы от контура хладагента, что исключает риск возгорания при штатной эксплуатации и даже при разгерметизации на открытом воздухе.

Логика совместимости (System Compatibility)

Агрегат MXZ-4F83VFHZ является универсальной платформой, поддерживающей широкий спектр внутренних блоков Mitsubishi Electric различных серий:

• Настенные блоки: От премиальной серии LN (Design) до стандартной AP.

• Напольные консоли: Серия MFZ-KJ, идеальная для отопления благодаря подаче теплого воздуха вдоль пола.

• Кассетные блоки: Однопоточные (MLZ) и четырехпоточные (SLZ) для монтажа в подвесной потолок.

• Канальные блоки: Скрытого монтажа (SEZ, PEAD) для интерьеров, где видимость оборудования нежелательна.

Важно отметить, что управление системой децентрализовано. Каждый внутренний блок получает команды от своего пульта ДУ, но режим работы («Охлаждение» или «Нагрев») определяется приоритетом. Система не может одновременно работать на холод в одной комнате и на тепло в другой (это прерогатива трехтрубных VRF-систем, а не бытовых мульти-сплитов). Конфликт режимов решается автоматикой: блок, включенный первым, задает режим для всей системы, остальные блоки при попытке включить противоположный режим перейдут в режим ожидания (Standby).

Протокол сервисного обслуживания

Надежность Mitsubishi Electric (Mechatronics) закладывается на этапе проектирования, но поддерживается только регламентным обслуживанием. MXZ-4F83VFHZ требует ежегодной ревизии, включающей:

1. Чистку теплообменника: Загрязнение ламелей тополиным пухом и городской пылью резко снижает теплосъем, заставляя компрессор работать с повышенной нагрузкой и перегревом.

2. Контроль давлений: Проверка рабочего давления всасывания и нагнетания для диагностики утечек хладагента.

3. Проверка электрических соединений: Подтяжка клеммных соединений, так как термические циклы расширения/сжатия могут приводить к ослаблению контактов и локальному перегреву проводки.

4. Анализ логов ошибок: Электроника блока хранит историю нештатных ситуаций, считывание которой позволяет превентивно выявить назревающие проблемы до выхода узлов из строя.

Заключение: Место в инженерной иерархии

Mitsubishi Electric MXZ-4F83VFHZ представляет собой инженерный эталон в классе бытовых мульти-сплит систем повышенной производительности. Это решение не для временного охлаждения, а для создания капитальной климатической инфраструктуры жилого объекта.

Выбор данной модели рационален в следующих сценариях:

• Отсутствие места на фасаде для размещения нескольких наружных блоков (эстетические ограничения ЖК).

• Потребность в полноценном отоплении помещений в зимний период без использования газа.

• Высокие требования к акустическому комфорту и энергоэффективности.

Система обеспечивает баланс между производительностью промышленного уровня и эргономикой бытового прибора. Стоимость оборудования обусловлена не брендовым позиционированием, а материалоемкостью (медь, редкоземельные металлы, электроника), сложностью алгоритмов управления и ресурсом компонентов, рассчитанным на эксплуатацию в режиме 24/7 в течение 10-15 лет при соблюдении норм монтажа. Это инвестиция в инфраструктуру недвижимости, обеспечивающая прогнозируемый микроклимат вне зависимости от внешних метеорологических факторов.
