Кондиционер воздуха Daikin FCAG50B

Описание Кондиционер воздуха Daikin FCAG50B

Документ инженерного соответствия Daikin FCAG50B

Техническая архитектура и системное позиционирование

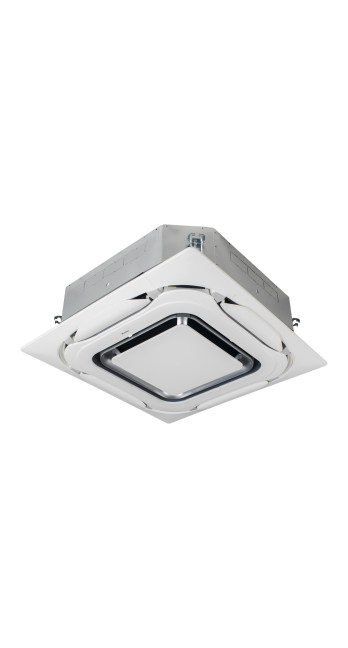

Модель Daikin FCAG50B представляет собой кассетный внутренний блок кондиционера с круговым распределением воздушного потока, спроектированный для эксплуатации в составе мультисплит-систем или парных комбинаций на базе хладагента R-32. Инженерная концепция данного устройства базируется на минимизации аэродинамических потерь и максимизации площади теплообмена при сохранении компактных габаритов корпуса. Глубина внутреннего блока составляет 204 мм, что позволяет интегрировать систему в запотолочное пространство с ограниченной высотой, сохраняя полезный объем помещения.

В основе функционирования FCAG50B лежит принцип 360-градусного распределения воздуха (Round Flow). В отличие от классических четырехпоточных кассетных блоков, данная архитектура исключает образование «мертвых зон», обеспечивая равномерный температурный градиент по всему объему обслуживаемой зоны. Это критически важно для объектов с высокой плотностью рабочих мест или специфическими требованиями к микроклимату, такими как торговые залы, офисы открытого типа и чистые помещения.

Термодинамические характеристики и хладагент R-32

Переход на дифторметан (R-32) в модели FCAG50B обусловлен не только требованиями экологических регламентов (F-Gas Regulation), но и термодинамической эффективностью. R-32 обладает на 68% меньшим потенциалом глобального потепления (GWP) по сравнению с R-410A и характеризуется более высокой теплопроводностью. Это позволяет снизить объем заправки хладагента и повысить энергоэффективность системы в режимах частичной нагрузки.

Коэффициент сезонной энергоэффективности (SEER) при охлаждении достигает класса A++, что подтверждается результатами испытаний согласно стандарту EN14825. В режиме нагрева блок демонстрирует стабильные показатели SCOP, обеспечивая рациональное потребление электроэнергии в переходные периоды года. Использование инверторного управления компрессором наружного блока в связке с электронным расширительным вентилем позволяет FCAG50B поддерживать целевую температуру с точностью до 0,5 градуса Цельсия, минимизируя циклы включения-выключения, которые являются основным источником износа механических узлов.

Аэродинамика и управление потоками (Round Flow Technology)

Геометрия выпускных отверстий и форма жалюзи FCAG50B оптимизированы для предотвращения загрязнения потолка (эффект Коанда). Воздушный поток направляется параллельно горизонтальной плоскости, постепенно опускаясь под собственным весом, что исключает прямое воздействие холодного воздуха на людей. Пользователь имеет возможность индивидуальной настройки положения каждой из четырех заслонок через проводной пульт управления, что позволяет адаптировать работу блока к сложной конфигурации интерьера или расстановке мебели.

Предусмотрено три режима скорости вращения вентилятора. Специальная конструкция лопастей вентилятора с пониженным аэродинамическим сопротивлением позволила снизить уровень звукового давления до 27 дБА в минимальном режиме, что соответствует порогу комфортного восприятия в тихих офисных помещениях. Применение двигателя постоянного тока (DC-motor) обеспечивает плавное изменение частоты вращения, исключая резкие скачки шума при переключении ступеней производительности.

Интеллектуальные сенсорные системы и автоматизация

В качестве опции в панель FCAG50B интегрируется двухзонный датчик (Intelligent Eye), состоящий из инфракрасного сенсора присутствия и сенсора температуры пола. Сенсор присутствия отслеживает перемещение объектов в помещении; при отсутствии людей в течение 20 минут система автоматически переходит в режим энергосбережения, корректируя уставку на 2 градуса. При обнаружении движения блок мгновенно возвращается к заданным параметрам.

Датчик температуры пола решает проблему стратификации воздуха в помещениях с высокими потолками (до 4,5 метров). Измеряя температуру поверхности пола, система управления корректирует интенсивность и направление потока, чтобы обеспечить равномерный прогрев нижней зоны. Это предотвращает возникновение эффекта «холодных ног» и повышает общий уровень комфорта без избыточного расхода энергии на перегрев верхних слоев воздуха.

Протоколы управления и сетевая интеграция

Информационная архитектура FCAG50B поддерживает интеграцию в сложные системы управления зданиями (BMS) через протоколы Modbus, BACnet или LonWorks (требуются соответствующие адаптеры). Стандартный разъем DIII-net позволяет объединять до 64 внутренних блоков в единую сеть под управлением центральных контроллеров Daikin Intelligent Touch Manager.

Для удаленного мониторинга и управления разработано приложение Daikin Cloud Service, работающее через Wi-Fi адаптер (опция). Интерфейс позволяет не только изменять параметры работы, но и получать аналитические данные о энергопотреблении, а также уведомления о необходимости сервисного обслуживания или возникновении ошибок с указанием кодов неисправностей. Это критически важно для системных администраторов и инженеров эксплуатации, позволяя проводить диагностику до выезда специалиста на объект.

Фильтрация и стандарты гигиены

Базовая комплектация FCAG50B включает моющийся противоплесневый фильтр, задерживающий крупные частицы пыли и загрязнений. Однако ключевой инженерной особенностью модели является возможность установки панели с функцией самоочистки (BYCQ140EGF). Механизм автоматической очистки ежедневно удаляет пыль с сетки фильтра в специальный контейнер.

Данное решение обеспечивает три эксплуатационных преимущества:

1. Поддержание стабильно низкого аэродинамического сопротивления, что сохраняет проектный расход воздуха.

2. Экономия электроэнергии до 25%, так как загрязненный фильтр заставляет вентилятор работать на повышенных оборотах.

3. Увеличение межсервисного интервала, так как очистка контейнера требуется значительно реже, чем ручная промывка фильтров. Контейнер очищается обычным пылесосом через специальное отверстие в панели, не требуя разбора блока.

Монтаж, дренажная система и эксплуатационные ограничения

Процесс инсталляции FCAG50B оптимизирован для сокращения временных затрат. В корпус встроен дренажный насос с высотой подъема конденсата до 675 мм от уровня нижней кромки блока. Это упрощает проектирование трасс в условиях пересечения с другими инженерными коммуникациями. Наличие гибкого шланга в комплекте поставки нивелирует вибрационные нагрузки на систему дренажа.

Критическим параметром при проектировании является соблюдение ограничений по длине трасс и перепадам высот, которые определяются характеристиками используемого наружного блока. FCAG50B совместим с сериями SkyAir (Alpha, Advance, Active) и VRV. Рабочий диапазон температур наружного воздуха для охлаждения составляет от -15°C до +50°C (в зависимости от наружного блока), что позволяет использовать систему для технологического охлаждения серверных или кроссовых узлов в зимний период.

Экономическое обоснование и жизненный цикл

Выбор Daikin FCAG50B является рациональным с точки зрения совокупной стоимости владения (TCO). Несмотря на более высокую начальную стоимость по сравнению с бюджетными аналогами, инженерные решения (инвертор, R-32, самоочистка) обеспечивают окупаемость за счет снижения операционных расходов на электроэнергию и техническое обслуживание. Прогнозный срок эксплуатации при соблюдении регламентов сервиса составляет 12-15 лет, что подтверждается статистикой наработки на отказ компонентов Daikin.

Документация устройства включает подробные чертежи в формате BIM, что упрощает проектирование крупных объектов и интеграцию в цифровой двойник здания. Соответствие европейским стандартам безопасности и качества подтверждается сертификацией Eurovent, что гарантирует достоверность заявленных технических характеристик в реальных условиях эксплуатации.

Инженерное резюме

Daikin FCAG50B представляет собой высокотехнологичный компонент климатической инфраструктуры, ориентированный на объекты с повышенными требованиями к распределению воздуха и энергоэффективности. Применение технологий Round Flow и Intelligent Eye в сочетании с хладагентом R-32 делает данную модель стандартом для современного коммерческого и жилого строительства премиального сегмента. Проектирование систем на базе FCAG50B требует привлечения квалифицированных специалистов для корректного расчета гидравлических и аэродинамических параметров, что гарантирует достижение заявленных показателей комфорта и надежности.
