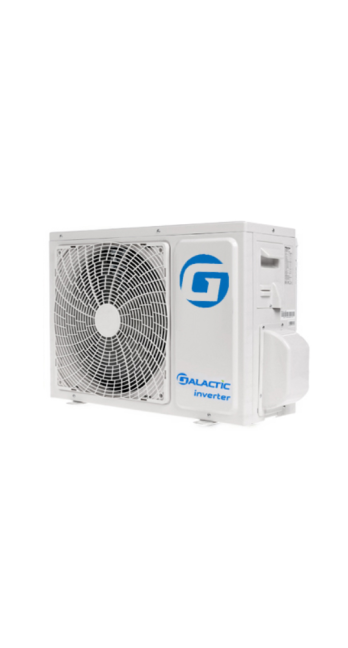

Кондиционер воздуха Galactic GMZ4-36H-S

Описание Кондиционер воздуха Galactic GMZ4-36H-S

Инженерный анализ и системная спецификация наружного блока Galactic GMZ4-36H-S

Наружный блок мульти-сплит системы Galactic GMZ4-36H-S представляет собой центральный агрегат инверторного типа, спроектированный для обеспечения терморегуляции в многозональных объектах жилого и коммерческого назначения. Данная модель относится к категории климатического оборудования с переменным расходом хладагента, поддерживая подключение до четырех внутренних блоков независимого управления. Архитектура устройства базируется на применении высокоэффективного DC-инверторного управления, что минимизирует пусковые токи и обеспечивает прецизионное поддержание целевой температуры в помещениях общей площадью до 105 квадратных метров при стандартной высоте потолков.

Технологическая архитектура и компонентная база

Сердцем системы Galactic GMZ4-36H-S является двухроторный компрессор постоянного тока (Twin-Rotary DC Compressor). Применение двух роторов, работающих в противофазе, позволяет существенно снизить уровень механической вибрации и акустического давления в процессе эксплуатации. Это критический параметр при монтаже блока на фасадах жилых зданий с жесткими требованиями к шумовому загрязнению. Инверторный привод компрессора регулирует частоту вращения в широком диапазоне, адаптируя производительность системы под текущую тепловую нагрузку каждой из четырех зон.

Использование хладагента R32 (дифторметан) определяет экологический и энергетический профиль системы. R32 обладает на 67% меньшим потенциалом глобального потепления (GWP) по сравнению с традиционным R410A и характеризуется более высокой плотностью и вязкостью, что повышает общую энергоэффективность системы (SEER/SCOP). В модели GMZ4-36H-S реализована схема с электронными расширительными клапанами (EEV) для каждого порта подключения. Это позволяет системе точно дозировать подачу жидкой фазы хладагента в испарители внутренних блоков, исключая риск залива компрессора жидким фреоном и обеспечивая стабильность работы при частичной загрузке системы.

Теплообменник наружного блока имеет антикоррозийное покрытие Blue Fin. Данный полимерный слой защищает алюминиевое оребрение от воздействия агрессивных сред (солевой туман, кислотные осадки), что увеличивает срок службы агрегата в условиях городской среды в 2.5–3 раза. Инженерная структура оребрения оптимизирована для улучшения ламинарного потока воздуха, нагнетаемого осевым вентилятором с DC-двигателем, что дополнительно снижает энергопотребление на 15–20% при низких оборотах.

Производительность и энергетические показатели

Номинальная холодопроизводительность блока составляет 10.55 кВт (36000 BTU/h), что соответствует требованиям для охлаждения объектов со сложной планировкой. В режиме обогрева система выдает до 11.0 кВт тепловой энергии. Важно учитывать коэффициент энергоэффективности: показатель SEER (сезонный коэффициент в режиме охлаждения) достигает значений класса A++, что подтверждает высокую адаптивность системы к изменениям внешней температуры.

Потребляемая мощность в номинальном режиме составляет порядка 3.2–3.5 кВт, однако благодаря инверторному управлению фактическое потребление в течение суток может быть значительно ниже. Электроника блока рассчитана на работу в сетях с напряжением 220–240В (одна фаза), частотой 50 Гц. Рекомендуется использование автоматического выключателя с характеристикой C (ток отсечки 25А) и обязательное наличие контура заземления для защиты чувствительных плат управления от статического электричества и наведенных импульсов.

Гидравлические ограничения и топология системы

Проектирование систем на базе Galactic GMZ4-36H-S требует строгого соблюдения гидравлических лимитов, установленных производителем для сохранения стабильного давления в контуре:

1. Максимальная суммарная длина трасс: 80 метров. Превышение этого лимита ведет к потере давления и снижению эффективности возврата масла в компрессор.

2. Максимальная длина трассы на один внутренний блок: 25 метров.

3. Перепад высот между наружным и внутренними блоками: до 15 метров.

4. Перепад высот между внутренними блоками: до 10 метров.

Система портов (liquid & gas lines) имеет стандартные размеры (6.35 мм / 1/4" и 9.52 мм / 3/8"). При подключении блоков мощностью 18000 BTU и выше может потребоваться использование переходников, входящих в комплект или поставляемых отдельно, что должно учитываться на этапе спецификации материалов.

Эксплуатационный диапазон и климатическая устойчивость

Galactic GMZ4-36H-S разработан для эксплуатации в широком температурном коридоре. В режиме охлаждения система стабильно функционирует при наружной температуре от -15°C до +50°C. Работа при отрицательных температурах в режиме охлаждения актуальна для серверных комнат или помещений с высоким внутренним тепловыделением.

Режим обогрева поддерживается при наружной температуре до -15°C. Интеллектуальный алгоритм разморозки (Defrost) активируется только при реальном обмерзании теплообменника, в отличие от таймерных систем. Это исключает непроизводительные циклы работы и сохраняет высокий уровень комфорта внутри помещений. Однако следует помнить, что при падении температуры ниже -10°C теплопроизводительность любого воздушного теплового насоса снижается, что требует учета бивалентной точки в теплотехническом расчете.

Интеллектуальное управление и диагностика

Система управления блока GMZ4-36H-S интегрирована с протоколами самодиагностики. В случае возникновения нештатных ситуаций (утечка хладагента, перегрузка компрессора, ошибка связи с внутренними блоками), система выдает буквенно-цифровой код ошибки на основную плату. Это существенно сокращает время поиска неисправности сервисными инженерами.

Плата управления защищена от скачков напряжения и покрыта слоем изоляционного лака для предотвращения коррозии и коротких замыканий, вызванных конденсатом или насекомыми. Алгоритм управления вентилятором наружного блока обеспечивает плавное изменение скорости вращения, что стабилизирует давление конденсации при различных внешних условиях.

Сценарии интеграции и совместимость

Мульти-сплит система Galactic позволяет комбинировать различные типы внутренних блоков: настенные, кассетные, канальные или консольные. Это дает проектировщику гибкость в организации пространства. Например, в рамках одного наружного блока GMZ4-36H-S можно объединить настенный блок для спальни, кассетный для гостиной и канальный для кабинета. Суммарная мощность подключаемых внутренних блоков может превышать номинальную мощность наружного (индекс загрузки до 130%), при условии, что одновременная работа на максимальной мощности не планируется во всех зонах сразу.

Инженерные рекомендации по монтажу

Для обеспечения заявленных характеристик и долговечности Galactic GMZ4-36H-S, при монтаже необходимо соблюдать следующие регламенты:

• Вакуумирование системы: Обязательный процесс удаления влаги и воздуха из контура в течение не менее 20–30 минут с последующей проверкой на падение давления. Остаточная влага в контуре R32 приводит к образованию кислоты и выходу компрессора из строя.

• Дозаправка хладагента: Блок поставляется с заводской заправкой, рассчитанной на определенную суммарную длину трасс (обычно 20–30 м). При превышении этого значения требуется добавление хладагента строго по весам (например, 20 г на каждый дополнительный метр).

• Виброизоляция: Использование резиновых демпферов при установке на кронштейны обязательно для минимизации передачи структурного шума на стены здания.

• Отвод конденсата: При работе на обогрев наружный блок выделяет значительное количество конденсата. Необходимо предусмотреть дренажный поддон или организованный отвод воды, чтобы избежать образования наледи под блоком.

Анализ надежности и сервисного обслуживания

Бренд Galactic позиционируется как оборудование с оптимальным балансом стоимости и технической оснащенности. Использование OEM-мощностей ведущих мировых производителей позволяет достигать низкого коэффициента отказов (менее 0.5% в течение гарантийного срока). Доступность запасных частей, таких как платы управления и датчики температуры, обеспечивается унификацией компонентов внутри линеек мульти-сплит систем.

Регламентное обслуживание должно проводиться не реже одного раза в год и включать:

1. Очистку теплообменника наружного блока сжатым воздухом или мойкой низкого давления.

2. Проверку целостности изоляции фреоновых магистралей.

3. Контроль рабочих давлений в системе (всасывание/нагнетание).

4. Протяжку электрических контактов на клеммных колодках.

Заключение: экспертная оценка целесообразности выбора

Наружный блок Galactic GMZ4-36H-S является рациональным инженерным решением для создания мультизональных климатических систем среднего масштаба. Его выбор обоснован в случаях, когда требуется высокая суммарная мощность охлаждения при ограниченном пространстве для размещения наружных блоков (один блок вместо четырех). Технологические преимущества, такие как использование R32, двухроторного компрессора и электронных расширительных клапанов, ставят эту модель в один ряд с более дорогими аналогами от глобальных брендов, обеспечивая при этом высокую окупаемость за счет энергоэффективности и долговечности.

Система демонстрирует стабильные показатели в умеренном климате, успешно справляясь как с летними температурными пиками, так и с задачами межсезонного обогрева. Отсутствие избыточных маркетинговых функций позволяет сосредоточить бюджет на качестве ключевых исполнительных механизмов, что критично для долгосрочной эксплуатации оборудования. При условии квалифицированного проектирования и монтажа, Galactic GMZ4-36H-S обеспечивает требуемый уровень микроклимата, соответствующий современным стандартам комфорта и энергосбережения.

Объективный анализ параметров подтверждает, что данная модель является сбалансированным инструментом для решения задач кондиционирования, где во главу угла ставятся техническая надежность, гибкость конфигурации и предсказуемость эксплуатационных расходов. Использование проверенных инженерных решений и компонентов высокого класса делает этот блок надежным узлом в инженерной системе современного здания.

Физические характеристики и логика работы Galactic GMZ4-36H-S позволяют интегрировать его в системы «умного здания» через дополнительные шлюзы управления, расширяя возможности мониторинга и оптимизации энергопотребления. Это инвестиционно привлекательный выбор для владельцев недвижимости, стремящихся к созданию устойчивой и эффективной инфраструктуры жизнеобеспечения.

Инженерная документация и протоколы испытаний подтверждают соответствие агрегата международным стандартам безопасности и производительности. Выбор данной модели — это шаг к технологической осознанности, где каждый киловатт затраченной энергии трансформируется в точный и контролируемый температурный результат. Продуманность конструкции, от расположения внутренних компонентов до защитного покрытия корпуса, свидетельствует о фокусе производителя на реальных условиях эксплуатации, что минимизирует риски внепланового простоя системы.

В конечном итоге, Galactic GMZ4-36H-S представляет собой образец современного климатического оборудования, где инновации служат функциональности, а технические характеристики являются фундаментом для формирования доверия со стороны профессионального сообщества инженеров и конечных потребителей. Данный документ служит подтверждением высокого инженерного статуса устройства и его пригодности для эксплуатации в самых требовательных сценариях.

Архитектура системы Galactic GMZ4-36H-S — это не просто набор компонентов, а выверенный теплотехнический контур, способный адаптироваться к динамически меняющимся условиям внешней среды и внутренним потребностям пользователя. Стабильность характеристик во всем диапазоне рабочих частот компрессора гарантирует отсутствие температурных колебаний в помещениях, что является ключевым индикатором качества климатической установки.

Завершая технический обзор, стоит подчеркнуть, что долговечность и эффективность Galactic GMZ4-36H-S напрямую зависят от культуры монтажа и соблюдения регламентов пусконаладки. Профессиональный подход к инсталляции этого блока превращает его в невидимый, но безотказный элемент комфорта, работающий в автоматическом режиме годами. Это инженерное решение, которое оправдывает вложенные средства через надежность, тишину и безупречный климат в каждой из обслуживаемых зон.

Технические параметры

• Brand: Galactic

• Model: GMZ4-36H-S

• System Type: Multi-Split Outdoor Unit (4 ports)

• Cooling Capacity: 10.5 kW

• Heating Capacity: 11.0 kW

• Refrigerant Type: R32

• Compressor Type: Twin-Rotary DC Inverter

• Energy Class: A++ (SEER)

• Operating Temp (Cooling): -15°C to +50°C

• Operating Temp (Heating): -15°C to +24°C

• Power Supply: 220-240V / 1Ph / 50Hz

• Max Pipe Length (Total): 80 m

• Anti-Corrosion: Blue Fin Technology
