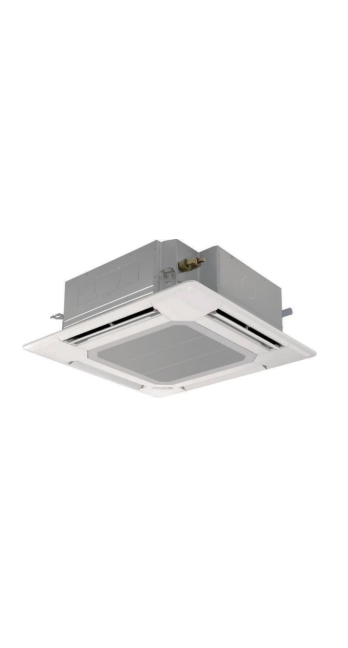

Описание Кондиционер воздуха Mitsubishi Electric PLA-M35EA

Инженерный анализ: Кассетный блок Mitsubishi Electric PLA-M35EA (Mr. Slim)

1. Архитектура и назначение системы

Внутренний блок кассетного типа Mitsubishi Electric PLA-M35EA представляет собой климатический модуль полупромышленного класса (серия Mr. Slim), спроектированный для интеграции в стандартные ячейки подвесных потолочных систем типа «Армстронг» или их аналогов. Конструктивная база устройства (Euro size) строго соответствует габаритам 600×600 мм (по посадочному размеру декоративной панели), что исключает необходимость подрезки потолочных плит и нарушения силовой структуры каркаса здания.

Модель PLA-M35EA является младшей в линейке по холодопроизводительности (номинал 3.5–3.6 кВт), что определяет её целевую сферу применения: локальное зонирование климата в офисных кабинетах малой площади, переговорных комнатах, серверных помещениях с умеренной тепловой нагрузкой, а также в торговых залах бутикового формата. Инженерная концепция устройства базируется на принципе скрытого монтажа, где видимой частью остается только декоративная панель (PLP-6EA), выполняющая функции воздухораспределения и приема сигналов управления.

Ключевым отличием данной платформы от бытовых сплит-систем является использование инверторных технологий коммерческого класса, обеспечивающих стабилизацию температуры с точностью до 0.5°C и возможность работы в составе мультизональных систем или синхронных мульти-систем. Устройство не является автономным моноблоком и требует подключения к совместимому наружному блоку (серии SUZ-KA, SUZ-M или PUZ-M/ZM) посредством фреоновой магистрали. Выбор конкретной пары «внутренний-наружный блок» определяет финальные показатели энергоэффективности (SEER/SCOP) и допустимые длины трасс.

2. Аэродинамика и распределение воздушных потоков

Система воздухораспределения PLA-M35EA спроектирована с учетом минимизации "мертвых зон" и предотвращения эффекта температурного расслоения (стратификации) воздуха в помещении. В отличие от настенных блоков, создающих направленную струю, кассетный модуль реализует концепцию 4-поточного распределения.

2.1. Независимое управление воздушными заслонками

Каждая из четырех воздушных заслонок оснащена индивидуальным шаговым электродвигателем. Это позволяет пользователю или автоматике настраивать угол подачи воздуха отдельно для каждой стороны. Такая гибкость критически важна для помещений со сложной геометрией или зон, где рабочие места расположены в непосредственной близости от климатического оборудования. Например, поток, направленный на стену, может быть заблокирован или перенаправлен горизонтально, в то время как остальные три потока будут работать в штатном режиме охлаждения.

2.2. Горизонтальный поток и эффект Коанда

Инженеры Mitsubishi Electric реализовали возможность подачи воздуха в строго горизонтальной плоскости вдоль потолка. Используя физический эффект Коанда, холодная струя «прилипает» к поверхности потолка, проходя значительное расстояние до момента смешивания с теплой воздушной массой и опускания вниз. Это решение полностью исключает попадание прямого холодного потока на людей (risk of draft), что является основным требованием к климатическим системам класса "Комфорт+". Скорость потока на выходе из жалюзи оптимизирована таким образом, чтобы обеспечить дальнобойность струи без создания акустического шума, вызванного турбулентностью.

2.3. Турбовентилятор и профиль лопастей

Сердцем аэродинамической системы выступает центробежный вентилятор (турбовентилятор) увеличенного диаметра. Профиль лопастей спроектирован с применением методов вычислительной гидродинамики (CFD), что позволило снизить сопротивление воздуха при прохождении через теплообменник. Геометрия лопаток обеспечивает ламинарное течение воздуха, минимизируя срыв потока и сопутствующие ему низкочастотные шумы. Это позволяет блоку сохранять высокую производительность (расход воздуха) при сниженных оборотах двигателя.

3. Интеллектуальная система 3D I-See Sensor (Опциональная интеграция)

Модель PLA-M35EA поддерживает установку углового модуля с датчиком 3D I-See Sensor (опция PAC-SE41TS-E). Данный компонент трансформирует блок из пассивного исполнительного устройства в активную систему адаптивного климат-контроля. Датчик не является простой фотокамерой; это пирометрический сенсор, сканирующий объем помещения в инфракрасном диапазоне.

3.1. Алгоритм термического сканирования

Сенсор вращается на 360 градусов, дискретизируя пространство на сотни микрозон. Система анализирует тепловую карту помещения в режиме реального времени, определяя два ключевых параметра:

1. Положение людей в пространстве. Фиксируется не просто наличие движения, а именно тепловые сигнатуры, что позволяет системе «видеть» неподвижно сидящих сотрудников.

2. Температурные аномалии. Определяются зоны перегрева (например, у окон на солнечной стороне) или переохлаждения.

3.2. Сценарии автоматической реакции

На основе полученных данных микропроцессор блока реализует одну из стратегий энергосбережения или комфорта:

• Direct/Indirect Airflow: Если система фиксирует человека в зоне прямого попадания потока, заслонка автоматически меняет угол наклона, направляя воздух в обход пользователя.

• Energy Save Mode: При отсутствии тепловых сигнатур людей в течение заданного времени (например, 60 минут), уставка температуры автоматически повышается на 1-2 градуса, снижая нагрузку на компрессор. При полном отсутствии людей блок может перейти в режим ожидания или отключиться.

• Выравнивание температуры: Поток воздуха приоритетно направляется в зоны с наибольшим отклонением температуры от целевого значения, обеспечивая равномерный прогрев или охлаждение всего объема.

4. Акустические характеристики и виброизоляция

Для помещений коммерческого назначения (офисы класса А, переговорные) уровень звукового давления является критическим параметром выбора. PLA-M35EA демонстрирует одни из лучших показателей в классе.

На минимальной скорости вращения вентилятора уровень шума составляет всего 26 дБ(А). Для сравнения: фоновый шум в тихой библиотеке составляет около 30 дБ(А), а шепот на расстоянии 1 метра — около 25 дБ(А). Фактически, работающий блок на низкой скорости становится акустически невидимым на фоне стандартного офисного шума. Это достигается за счет:

• Виброразвязки двигателя: Электродвигатель постоянного тока (DC Inverter) установлен на демпфирующих опорах, исключающих передачу вибрации на корпус устройства и потолочную конструкцию.

• Шумопоглощающий кожух: Внутренние полости корпуса оклеены материалами с высоким коэффициентом звукопоглощения.

• Оптимизация решетки: Декоративная панель PLP-6EA не имеет острых кромок на пути воздушного потока, что исключает возникновение свиста при прохождении воздуха через жалюзи.

Стоит отметить, что уровень шума указан для безэховой камеры. В реальных условиях эксплуатации значение может незначительно варьироваться в зависимости от акустических свойств помещения (наличие ковров, мягкой мебели, тип потолка).

5. Система фильтрации и качество воздуха

Базовая комплектация блока PLA-M35EA не предполагает использования сложных плазменных или электростатических фильтров, что типично для кассетных систем коммерческого назначения, где приоритет отдается производительности и простоте обслуживания. Тем не менее, система оснащена эффективным механическим фильтром длительного срока службы.

Фильтрующий элемент имеет объемную структуру, позволяющую удерживать значительно большее количество пыли по сравнению с плоскими сетками. Это увеличивает интервал между процедурами очистки (до 2500 часов работы в стандартных условиях офиса). Система управления автоматически отслеживает наработку часов и сигнализирует о необходимости очистки фильтра соответствующей индикацией на пульте управления.

Важно подчеркнуть возможность подмеса свежего воздуха. Корпус блока имеет штатное подготовленное отверстие для подключения воздуховода от системы приточной вентиляции. Это позволяет использовать кондиционер не только для рециркуляции, но и для подачи свежего подготовленного воздуха в помещение (в объеме до 20% от номинального расхода), что частично решает задачу вентиляции без установки дополнительных диффузоров. Для реализации этой функции требуется установка опционального фланца и, возможно, дополнительного канального вентилятора, управляемого сигналом от платы кондиционера.

6. Дренажная система и монтажная специфика

Одной из главных технических особенностей кассетных блоков является наличие встроенного дренажного насоса. В модели PLA-M35EA насос входит в заводскую комплектацию и обладает высокими напорными характеристиками.

6.1. Характеристики помпы

Насос обеспечивает подъем конденсата на высоту до 850 мм от уровня нижней плоскости блока (или от уровня декоративной панели). Это инженерное решение развязывает руки проектировщикам и монтажникам при прокладке дренажных магистралей. Даже при значительном удалении стояка канализации или наличии препятствий (балок, других коммуникаций) в запотолочном пространстве, запаса напора достаточно для создания необходимого уклона самотечной части магистрали после точки подъема.

6.2. Датчик уровня и безопасность

Система оснащена поплавковым датчиком уровня конденсата. При превышении критической отметки воды в поддоне (например, при засоре дренажа или отказе помпы) контроллер мгновенно останавливает работу компрессора и вентилятора, предотвращая перелив воды через края поддона и порчу потолка или имущества в помещении. На пульт управления выводится код ошибки (например, P5), сигнализирующий о проблеме с дренажем. Прозрачная секция дренажного патрубка позволяет визуально контролировать работу системы и качество отводимой жидкости при сервисном обслуживании.

7. Электронная архитектура и управление

Модуль PLA-M35EA является полностью цифровым устройством, интегрируемым в экосистему управления Mitsubishi Electric.

7.1. Локальное управление

Блок совместим с проводными пультами серии PAR-41MAA (и новее). Данный пульт предоставляет доступ к сервисным настройкам, недоступным через беспроводные ИК-пульты:

• Ограничение диапазона целевых температур (например, запрет на установку ниже 21°C для экономии энергии).

• Настройка статического давления (при изменении высоты потолка).

• Просмотр кодов неисправностей и истории ошибок.

• Настройка автоматического спуска фильтра (если установлена панель с лифтовым механизмом PLP-6EAJ).

Также поддерживается использование беспроводного пульта PAR-SL100A-E с приемником сигнала, встроенным в угловую заглушку панели. Данный пульт удобен тем, что имеет подсветку экрана и встроенный датчик температуры, что позволяет перенести точку измерения температуры с потолка (где воздух всегда теплее) в зону нахождения пользователя.

7.2. Групповое и центральное управление

Блок имеет встроенный интерфейс для подключения к шине M-NET (через опциональный адаптер, если требуется, или напрямую в зависимости от модификации наружного блока). Это позволяет интегрировать кондиционер в централизованные системы управления зданием (BMS) по протоколам LonWorks, BACnet или Modbus через соответствующие шлюзы. Для крупных объектов возможна организация группового управления, когда один пульт контролирует работу до 16 внутренних блоков одновременно.

7.3. Wi-Fi интерфейс

Для удаленного управления через облачный сервис MELCloud требуется установка внешнего Wi-Fi адаптера (MAC-567IF-E). Это дает возможность мониторинга состояния системы, управления графиками и получения уведомлений об ошибках через смартфон или веб-интерфейс, что актуально для серверных или удаленных объектов.

8. Теплообменник и энергоэффективность

Эффективность теплообмена — ключевой фактор, определяющий КПД системы. В PLA-M35EA используется высокоэффективный теплообменник с внутренней накаткой труб. Медные трубки имеют оребрение на внутренней поверхности, что увеличивает площадь контакта с хладагентом и турбулизирует его поток, улучшая теплопередачу.

Алюминиевые ламели теплообменника имеют сложный профиль и гидрофильное покрытие, предотвращающее задержку капель конденсата между ребрами, что снижает аэродинамическое сопротивление. В сочетании с инверторным управлением компрессора наружного блока, система демонстрирует высокие сезонные коэффициенты энергоэффективности (класс A++ в режиме охлаждения и A+ в режиме нагрева). Это означает, что на каждый киловатт потребленной электроэнергии система переносит более 6-7 киловатт тепловой энергии (в зависимости от текущей нагрузки и температур наружного воздуха).

Особое внимание стоит уделить совместимости с хладагентами. Конструкция теплообменника и гидравлического контура рассчитана на работу как с традиционным фреоном R410A, так и с современным однокомпонентным хладагентом R32. Использование R32 повышает общую эффективность системы на 5-7% и снижает экологическую нагрузку (потенциал глобального потепления GWP у R32 в три раза ниже).

9. Эксплуатационные ограничения и обслуживание

Как и любое сложное техническое оборудование, PLA-M35EA имеет ряд ограничений, которые необходимо учитывать на этапе проектирования и эксплуатации.

9.1. Высота потолков

Стандартная настройка блока рассчитана на высоту потолка до 2.7 метра. При установке на большей высоте (до 3.5 метров) необходимо изменить конфигурацию DIP-переключателей на плате управления или через сервисное меню пульта PAR-41MAA, чтобы увеличить обороты вентилятора. Игнорирование этого требования приведет к тому, что теплый воздух в режиме обогрева не будет достигать пола, скапливаясь под потолком.

9.2. Сервисное пространство

Для обслуживания блока (чистка фильтров, доступ к плате управления, ревизия помпы) необходимо обеспечить свободный доступ к декоративной панели. Не допускается перекрытие панели элементами декора, светильниками или другими конструкциями. Для доступа к блоку со стороны запотолочного пространства (например, для проверки соединений труб) желательно предусмотреть ревизионный люк, хотя основные операции проводятся снизу, через снятую декоративную решетку.

9.3. Зимняя эксплуатация

Возможность работы в режиме охлаждения при низких температурах наружного воздуха (до -15°C или ниже) определяется характеристиками наружного блока и наличием установленного зимнего комплекта (панели защиты от ветра, подогрева картера и дренажа). Сам внутренний блок не накладывает ограничений на нижний температурный порог, однако следует помнить о риске обмерзания дренажного шланга, выходящего на улицу. Рекомендуется отвод конденсата в систему канализации внутри здания.

10. Технология "Replace" и модернизация систем

Важным преимуществом линейки Mr. Slim, к которой относится PLA-M35EA, является поддержка технологии "Replace Technology". Данная технология позволяет устанавливать новое оборудование на старые трубопроводы, оставшиеся от систем на фреоне R22, без их промывки или замены.

Это реализуется за счет использования специальных алкилбензольных масел и фильтров в наружных блоках, устойчивых к загрязнениям и остаткам минерального масла. Для заказчика это означает существенную экономию бюджета при реконструкции системы кондиционирования: нет необходимости вскрывать стены и потолки для прокладки новых труб, достаточно заменить сами блоки и провести вакуумирование и дозаправку системы. Однако перед использованием старых трасс необходимо провести их опрессовку и проверку на отсутствие утечек.

11. Заключение и выводы для принятия решения

Кассетный блок Mitsubishi Electric PLA-M35EA представляет собой эталонный образец инженерного подхода к климатическому оборудованию. Это не просто устройство для охлаждения воздуха, а элемент инфраструктуры здания, решающий задачи комфорта, энергоэффективности и автоматизации.

Выбор в пользу данной модели обоснован в следующих сценариях:

1. Рациональный подход к ресурсам. Требуется оборудование с минимальной стоимостью жизненного цикла (Life Cycle Cost), где высокая начальная цена компенсируется низким энергопотреблением и отсутствием ремонтов в течение 10-15 лет.

2. Высокие требования к акустике. Помещение предназначено для умственного труда, переговоров или отдыха, где посторонние шумы недопустимы.

3. Сложная конфигурация помещения. Необходима гибкость в настройке воздушных потоков для избегания сквозняков на конкретных рабочих местах.

4. Интегрируемость. Планируется включение кондиционирования в общую систему диспетчеризации здания.

Система лишена маркетинговой мишуры: здесь нет "ионизации витаминами" или сомнительных функций. Каждый элемент конструкции — от профиля лопасти вентилятора до алгоритма работы сенсора — подчинен законам физики и термодинамики для достижения конкретного, измеримого результата. Это выбор профессионалов и заказчиков, предпочитающих надежность и предсказуемость инженерных систем. Приобретение PLA-M35EA требует обязательного подбора соответствующего наружного блока и квалифицированного монтажа, так как ошибки установки могут нивелировать все технические преимущества устройства.
