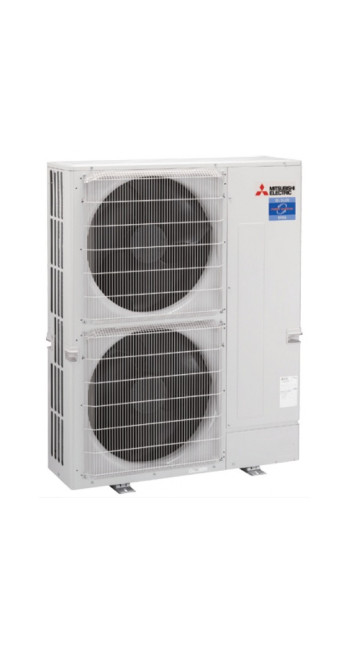

Описание Кондиционер воздуха Mitsubishi Electric PUHZ-ZRP100VKA

Инженерный анализ и спецификация наружного блока Mitsubishi Electric PUHZ-ZRP100VKA (Mr. Slim Power Inverter)

1. Системная идентификация и классификация оборудования

Агрегат PUHZ-ZRP100VKA представляет собой наружный блок полупромышленной серии Mr. Slim, модификации Power Inverter, разработанный корпорацией Mitsubishi Electric. Оборудование относится к классу высокопроизводительных климатических систем с переменным расходом хладагента, предназначенных для коммерческого и технологического использования. Индекс «100» в номенклатуре указывает на номинальный класс холодопроизводительности, эквивалентный 10.0 кВт (при стандартных условиях T1), а индекс «VKA» жестко детерминирует параметры электропитания: однофазное подключение 220–240 В, 50 Гц.

Ключевым отличием серии Power Inverter от стандартных инверторных моделей (серия SUZ или Standard Inverter) является использование компрессоров с увеличенным геометрическим объемом сжатия и модернизированного теплообменника. Это техническое решение направлено не на максимизацию пиковой мощности, а на обеспечение эталонной энергоэффективности при частичных нагрузках, которые составляют до 90% времени реальной эксплуатации климатической системы. Данный подход позволяет классифицировать PUHZ-ZRP100VKA как средство капитального снижения операционных расходов (OPEX) на объектах с высокими требованиями к стабильности микроклимата.

Система не является бытовым прибором и требует квалифицированного проектирования. Она выступает в качестве донора холода или тепла для широкого спектра внутренних блоков: кассетных (PLA), канальных (PEAD), подвесных (PCA) или настенных (PKA), а также может быть интегрирована в системы вентиляции через фреоновые секции охлаждения при использовании контроллеров PAC-IF.

2. Термодинамическая архитектура и компрессорный узел

Ядром системы PUHZ-ZRP100VKA является герметичный спиральный компрессор (Scroll Compressor) собственного производства Mitsubishi Electric, оптимизированный под работу с хладагентом R410A. В отличие от ротационных компрессоров, применяемых в бюджетных сериях, спиральная архитектура обеспечивает непрерывный процесс сжатия газа. Это физически исключает «мертвые объемы» и пульсации давления на выходе, что критически важно для долговечности магистралей и стабильности кипения фреона в испарителе.

Технология Compliance Frame

В конструкции применена технология осевой податливости рамы (Compliance Frame mechanism). При возникновении гидравлических ударов или попадании жидкого хладагента в полость сжатия (что возможно при резких пусках в условиях низких температур), подвижная спираль имеет микроскопический люфт в осевом направлении. Это позволяет стравить избыточное давление и предотвратить механическое разрушение спиралей, что делает компрессор устойчивым к нештатным режимам эксплуатации, характерным для российских и европейских климатических условий.

Электродвигатель и векторное управление

Привод компрессора осуществляется бесколлекторным двигателем постоянного тока (BLDC) с использованием ротора на мощных постоянных магнитах из редкоземельных металлов. Управление двигателем реализуется через широтно-импульсную модуляцию (PAM) с векторным контролем магнитного потока. В отличие от ступенчатого инвертирования, векторное управление анализирует положение ротора в реальном времени, подстраивая форму тока под синусоиду. Результатом является отсутствие паразитных токов, минимизация нагрева обмоток и исключение электромагнитного гула на низких частотах вращения. Это обеспечивает КПД электродвигателя на уровне 98% во всем диапазоне оборотов.

3. Энергетическая эффективность и эксплуатационная экономика

Модель PUHZ-ZRP100VKA демонстрирует показатели энергоэффективности, соответствующие классу A++ (в режиме охлаждения) и A+ или A++ (в режиме обогрева, в зависимости от климатической зоны). Однако для принятия рационального решения о покупке необходимо анализировать не рекламные лейблы, а физические коэффициенты SEER (Seasonal Energy Efficiency Ratio) и SCOP (Seasonal Coefficient of Performance).

Для данной модели значение SEER достигает величин порядка 6.6–7.0 (в зависимости от типа внутреннего блока), а SCOP — 4.3–4.6. Это означает, что за весь сезон эксплуатации на каждый затраченный киловатт электроэнергии система генерирует в среднем до 7 киловатт холода. Высокая сезонная эффективность достигается за счет следующих инженерных решений:

1. Линейный расширительный вентиль (LEV): Вместо капиллярной трубки используется электронно-управляемый клапан, который точно дозирует подачу фреона в зависимости от перегрева газа. Это позволяет поддерживать оптимальное давление конденсации даже при снижении температуры уличного воздуха.

2. Теплообменник с развитой поверхностью: Использование трубок с внутренней накаткой (inner grooved pipes) увеличивает площадь теплообмена без изменения габаритов блока, повышая интенсивность фазового перехода хладагента.

3. Алгоритм оптимизации давления: Процессор наружного блока динамически меняет целевое давление кипения в зависимости от текущей нагрузки, избегая избыточной работы компрессора.

Для коммерческого пользователя это трансформируется в прямой финансовый результат: срок окупаемости разницы в цене между серией Power Inverter и Standard Inverter при круглогодичной эксплуатации (например, в серверной) составляет от 12 до 18 месяцев.

4. Акустические характеристики и виброзащита

Шумовое загрязнение является критическим фактором при размещении оборудования в городской среде (жилые комплексы, бизнес-центры). Номинальный уровень звукового давления блока PUHZ-ZRP100VKA составляет 49 дБ(А) в режиме охлаждения. Это значение является одним из самых низких в классе 10-киловаттных полупромышленных машин.

Снижение шума достигнуто комплексом мер:

• Аэродинамика вентилятора: Крыльчатка вентилятора имеет оптимизированный профиль лопастей, снижающий турбулентность потока на срыве кромки. Это переводит основной спектр шума в низкочастотную область, которая легче гасится расстоянием и препятствиями, чем высокочастотный свист.

• Изоляция компрессорного отсека: Компрессор закрыт кожухом из многослойного звукопоглощающего материала, который блокирует механические шумы работы механизма сжатия.

• Ночной режим: Плата управления поддерживает функцию принудительного снижения оборотов вентилятора и компрессора (активируется через DIP-переключатель или внешний таймер), что позволяет снизить уровень шума на 3–4 дБ(А) в ночное время, обеспечивая соответствие санитарным нормам жилой застройки.

5. Технология монтажа и фреонопроводы

Одним из главных преимуществ шасси PUHZ-ZRP является адаптивность к сложным монтажным условиям. Инженерный предел длины фреоновой магистрали составляет 75 метров, а перепад высот между внутренним и наружным блоком — до 30 метров. Это позволяет устанавливать наружный блок на крыше высотного здания или на удаленном техническом балконе, сохраняя внутренний блок в центре обслуживаемого помещения.

Технология Replace Technology

Блок PUHZ-ZRP100VKA штатно поддерживает технологию промывки и использования старых трубопроводов, оставшихся от систем на хладагенте R22. Это реализовано за счет применения специальных алкилбензольных масел, устойчивых к загрязнениям, и встроенного фильтра на всасывании. Для заказчика это означает возможность модернизации (ретрофита) системы кондиционирования без вскрытия потолков, демонтажа стен и прокладки новых труб, что сокращает смету реконструкции на 30–50%.

Требования к вакуумированию и дозаправке

Система поставляется с завода заправленной хладагентом R410A на длину трассы до 30 метров. При превышении этой длины требуется строго рассчитанная дозаправка (согласно таблице в мануале, обычно 60–100 грамм на метр). Критически важно соблюдение технологии вакуумирования: остаточная влага в контуре с полиэфирным маслом PVE/POE приводит к гидролизу масла и быстрой смерти компрессора. Использование азота при пайке труб является обязательным требованием для сохранения гарантии.

6. Работа в режиме обогрева и низкотемпературное охлаждение

Модель позиционируется как полноценный тепловой насос «воздух-воздух». Гарантированный диапазон работы на обогрев составляет до -20°C. В отличие от бытовых сплит-систем, PUHZ-ZRP100VKA использует интеллектуальный алгоритм разморозки (Defrost). Система анализирует не просто температуру теплообменника, а динамику её изменения и потребляемый ток вентилятора, что позволяет определять наличие льда, а не просто инея. Это минимизирует количество циклов остановки на оттайку, сохраняя среднюю теплопроизводительность на высоком уровне.

Для технических помещений (серверных, кроссовых, станций базовой связи) критична функция охлаждения зимой. При установке панели защиты от ветра (Wind Baffle), блок стабильно работает в режиме охлаждения при уличной температуре до -15°C. Для более низких температур (до -30°C и ниже) требуются специализированные доработки или использование систем серии Zubadan, однако для большинства задач в климате средней полосы штатного оснащения PUHZ-ZRP достаточно.

7. Автоматизация, ротация и резервирование

Электроника блока PUHZ-ZRP100VKA имеет встроенную поддержку функций, необходимых для IT-инфраструктуры и ответственных объектов. При использовании проводного пульта PAR-40MAA или PAR-41MAA, система (в спарке с аналогичным блоком) реализует нативный сценарий ротации и резервирования «1+1» без необходимости покупки внешних согласователей работы кондиционеров (СРК).

Функционал включает:

1. Ротация: Автоматическое переключение основного и резервного блока через заданный интервал (1, 3, 5, 7 дней) для выравнивания ресурса.

2. Резервирование (Backup): Мгновенное включение второго блока при выходе из строя основного (по коду ошибки).

3. Каскад (Assist): Подключение второго блока, если температура в помещении превышает заданный порог, с которым не справляется один кондиционер.

Также плата управления имеет разъемы для прямого вывода сигналов «Авария» и «Работа» в систему диспетчеризации (BMS) или на пульт охраны, а также вход для внешнего управления (сухой контакт).

8. Совместимость с внутренними блоками

Наружный блок PUHZ-ZRP100VKA является универсальным модулем. Он не работает сам по себе, а служит источником энергии для внутренних блоков. Выбор внутреннего блока диктуется архитектурой помещения:

• PLA-M100EA / PLA-ZM100EA (Кассетные 4-поточные): Идеальны для торговых залов и офисов open-space с подвесными потолками. Обеспечивают равномерное распределение воздуха благодаря датчику I-See (опция), который сканирует тепловую карту помещения.

• PEAD-M100JA (Канальные низкопрофильные): Используются для скрытого монтажа, когда видны только решетки. Позволяют организовать подмес свежего воздуха.

• PKA-M100KA (Настенные): Применяются в серверных и технических помещениях, где нет подвесного потолка. Отличаются простотой обслуживания фильтров.

• PCA-M100KA (Подпотолочные): Решение для вытянутых помещений без подвесных потолков (коридоры, магазины-склады), мощная струя воздуха пробивает на большое расстояние.

Также возможна работа в составе приточных вентиляционных установок через фреоновый испаритель. В этом случае управление компрессором берет на себя контроллер PAC-IF012/013B-E, интегрируемый в автоматику вентустановки.

9. Инженерные ограничения и противопоказания (Trust Section)

В рамках честного информирования и обеспечения удовлетворенности конечным результатом необходимо выделить сценарии, в которых использование PUHZ-ZRP100VKA может быть неоптимальным или требовать особых условий:

1. Однофазное питание: Модель имеет индекс VKA (1 фаза). При пуске, даже с учетом плавного разгона инвертора, нагрузка на фазу может быть существенной (максимальный рабочий ток до 28–30 А в пике, номинал автомата — 32 А или 40 А). Если на объекте старая проводка или перекос фаз, рекомендуется рассмотреть модель PUHZ-ZRP100YKA (трехфазная версия), которая создает симметричную нагрузку на сеть.

2. Габариты и вес: Блок весит около 67-70 кг (в зависимости от ревизии) и имеет высоту более 1.3 метра. Монтаж на легкие фасадные конструкции или вентилируемые фасады требует усиленных кронштейнов и расчета ветровой нагрузки. Это не компактный бытовой блок.

3. Зимнее охлаждение: Хотя блок работает до -15°C на охлаждение, при наличии сильного ветра, дующего прямо в вентиляторы, давление конденсации может упасть ниже критического, и блок остановится по ошибке. Установка ветрозащитных панелей при круглогодичной эксплуатации является строго обязательной инженерной нормой, а не опцией.

4. Стоимость запчастей: Power Inverter — это сложная электроника. Силовой модуль инвертора (IPM) и плата управления стоят значительно дороже, чем компоненты серии Standard Inverter. Поэтому установка реле контроля напряжения и качественное заземление являются обязательными условиями долгой жизни электроники.

10. Детерминированный вывод для принятия решения

Наружный блок Mitsubishi Electric PUHZ-ZRP100VKA не является бюджетным решением. Это инвестиционный продукт. Его приобретение рационально и оправдано в следующих сценариях:

• Объект коммерческой недвижимости с высокими тарифами на электроэнергию, где ROI (возврат инвестиций) достигается за счет снижения счетов за электричество в течение 2–3 лет.

• Технологические помещения (серверные), требующие надежности уровня Tier III, где простой оборудования приносит убытки, превышающие стоимость кондиционера.

• Жилые помещения большой площади, где критически важен акустический комфорт и отсутствие вибраций.

• Объекты реконструкции, где необходимо использовать существующие фреоновые трассы R22.

Если задача состоит в том, чтобы просто «охладить ларек» с минимальным стартовым бюджетом и без оглядки на шум и энергопотребление, данная модель будет избыточной по функционалу и стоимости. В остальных случаях PUHZ-ZRP100VKA представляет собой эталон инженерного баланса между производительностью, ресурсом и стоимостью владения, подтвержденный десятилетиями эксплуатации платформы Mr. Slim.

Техническое резюме (Паспортные данные)

Для исключения разночтений, ниже приведены фиксированные параметры для модели PUHZ-ZRP100VKA:

• Тип: Наружный блок инверторного типа (Power Inverter).

• Электропитание: 1 фаза, 220-240В, 50Гц.

• Холодопроизводительность (ном): 9.5 – 10.0 кВт (зависит от внутреннего блока).

• Теплопроизводительность (ном): 11.2 кВт.

• Потребляемая мощность (охлаждение): ~2.3 – 2.8 кВт (высокая зависимость от нагрузки).

• Диаметр труб (жидкость/газ): 9.52 мм (3/8") / 15.88 мм (5/8").

• Максимальная длина магистрали: 75 м.

• Максимальный перепад высот: 30 м.

• Рабочий диапазон (охлаждение): -15...+46°C.

• Рабочий диапазон (обогрев): -20...+21°C.

• Хладагент: R410A.

Выбор данного агрегата — это выбор в пользу предсказуемости, управляемости и инженерной достаточности без компромиссов в качестве.
