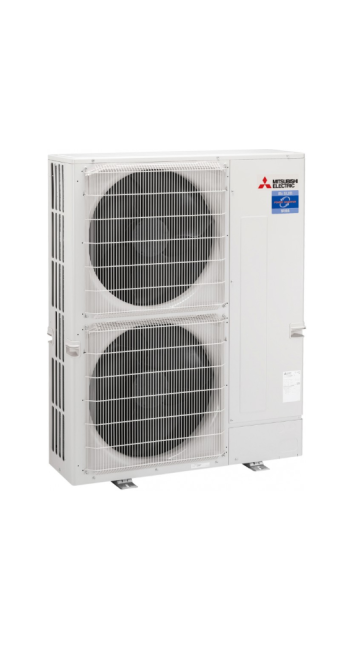

Описание Кондиционер воздуха Mitsubishi Electric PUHZ-ZRP200YKA

Инженерный анализ и спецификация: Наружный блок Mitsubishi Electric PUHZ-ZRP200YKA (Power Inverter)

1. Архитектурная концепция и позиционирование в модельном ряду

Агрегат Mitsubishi Electric PUHZ-ZRP200YKA представляет собой высокопроизводительный наружный блок полупромышленной серии Mr. Slim, построенный на базе технологии Power Inverter. Данное оборудование относится к классу профессиональных климатических систем, предназначенных для обслуживания коммерческих, технологических и жилых пространств большой площади (ориентировочно от 180 до 250 квадратных метров в зависимости от теплопритоков).

Ключевым отличием платформы ZRP (Power Inverter) от стандартных инверторных решений (серия SUZ или Standard Inverter) является использование передовых методов термодинамического контроля и управления двигателем компрессора. Модель ZRP200YKA является флагманской в линейке одиночных наружных блоков (до перехода к мультизональным VRF-системам), обеспечивая номинальную холодопроизводительность на уровне 19,0 кВт и теплопроизводительность 22,4 кВт. Индекс «YKA» в маркировке детерминирует требование к трехфазному электропитанию (380-415 В, 50 Гц), что исключает использование в стандартных бытовых сетях без соответствующей модернизации ввода.

Система спроектирована как универсальная платформа, совместимая с широким спектром внутренних блоков: кассетными (PLA-ZM/RP), канальными (PEAD-ZM/RP), подвесными (PCA-ZM/RP) и настенными (PKA-M). Это позволяет интегрировать агрегат в проекты с различными архитектурными и аэродинамическими требованиями, сохраняя единый стандарт энергоэффективности и надежности наружного контура.

2. Термодинамика и технология Power Inverter

Инженерная ценность модели PUHZ-ZRP200YKA базируется на реализации технологии Power Inverter, которая обеспечивает оптимизацию холодильного цикла за счет двух ключевых компонентов: компрессора с векторным управлением и системы переохлаждения хладагента.

2.1. Компрессорная группа и векторное управление

В агрегате применяется герметичный спиральный компрессор (Scroll) производства Mitsubishi Electric, оснащенный бесщеточным двигателем постоянного тока (BLDC). В отличие от традиционных инверторов, использующих ступенчатую аппроксимацию синусоиды тока, в серии Power Inverter реализовано полноценное векторное управление (Vector-Wave Eco Inverter). Процессор анализирует положение ротора в режиме реального времени и корректирует фазу тока, формируя идеальную синусоиду.

Это техническое решение приводит к следующим физическим следствиям:

1. Минимизация паразитных токов Фуко в статоре электродвигателя, что снижает нагрев обмоток и повышает КПД привода.

2. Расширение диапазона рабочих частот. Компрессор способен стабильно функционировать на сверхнизких оборотах без вибраций и срыва масляной пленки, что критически важно при работе с частичной нагрузкой (например, в межсезонье или ночное время).

3. Снижение реактивной мощности. Высокий коэффициент мощности (Power Factor) уменьшает нагрузку на питающую сеть и трансформаторные подстанции объекта.

2.2. Ресивер-переохладитель (Power Receiver)

Отличительной чертой гидравлического контура ZRP200YKA является наличие встроенного теплообменника переохлаждения (HIC) в паре с ресивером-аккумулятором. Часть жидкого хладагента после конденсатора ответвляется, дросселируется и проходит через теплообменник, охлаждая основной поток жидкости перед электронным расширительным вентилем (LEV).

Термодинамический эффект данной схемы заключается в увеличении энтальпии хладагента на входе в испаритель. Это позволяет системе совершать большую полезную работу (отвод тепла) при тех же затратах энергии на сжатие газа компрессором. На практике это выражается в рекордных показателях энергоэффективности (EER/COP) для данного класса мощности, а также в способности сохранять номинальную производительность при экстремальных температурах наружного воздуха.

3. Эксплуатационные характеристики и режимы

Рациональный выбор оборудования требует анализа его поведения в различных температурных условиях. PUHZ-ZRP200YKA демонстрирует высокую стабильность параметров.

3.1. Холодопроизводительность

• Номинальная мощность: 19,0 кВт. Данное значение валидно при стандартных условиях (температура внутри +27°C, снаружи +35°C).

• Диапазон регулирования: Благодаря инвертору, система может снижать мощность до 9,0 кВт (минимум) и форсировать до 22,4 кВт при пиковых нагрузках. Эта гибкость предотвращает цикличность работы (Start/Stop), которая является основной причиной износа компрессоров.

• Рабочий диапазон температур: Гарантированное охлаждение возможно при температуре наружного воздуха от -15°C до +46°C. При оснащении панелью защиты от ветра (опция) блок пригоден для круглогодичного технологического охлаждения (серверные, кроссовые) с сохранением давления конденсации.

3.2. Теплопроизводительность

• Номинальная мощность: 22,4 кВт.

• Эффективность при низких температурах: Технология Zubadan в данной модели отсутствует (это важно для различения серий), однако Power Inverter обеспечивает уверенный нагрев до -20°C. При -15°C коэффициент сохранения производительности составляет порядка 60-70% от номинала, что необходимо учитывать при теплотехническом расчете. Для моно-отопления в холодных регионах требуется бивалентная схема (резервный источник тепла).

• Алгоритм оттаивания: Интеллектуальная система дефростации анализирует не только температуру теплообменника, но и динамику ее изменения, запуская цикл оттайки только при реальном образовании наледи. Это минимизирует перерывы в подаче тепла.

4. Инженерные требования к монтажу и фреонопроводам

Серия Mr. Slim Power Inverter устанавливает отраслевой стандарт по гибкости монтажа, что является критическим фактором для коммерческой недвижимости со сложной конфигурацией кровель и фасадов.

4.1. Длины и перепады высот

• Максимальная длина магистрали: 100 метров. Это позволяет разнести наружный и внутренний блоки на значительное расстояние (например, установить блок на крыше 20-этажного здания при обслуживании нижних этажей).

• Максимальный перепад высот: 30 метров. Значение справедливо как при расположении наружного блока выше внутреннего, так и наоборот. При перепаде более 10 метров не требуется установка маслоподъемных петель каждые 3 метра в газовой линии, если диаметр трубы соответствует спецификации (благодаря высокой скорости газа, обеспечиваемой компрессором).

4.2. Технология Replacement (Промывка не требуется)

PUHZ-ZRP200YKA поддерживает технологию использования существующих магистралей от старых систем на хладагенте R22 или R410A. Это достигается за счет:

1. Использования специального алкилбензольного масла (HAB), устойчивого к примесям минеральных масел и хлора.

2. Встроенного фильтра на всасывании и высокоэффективной системы сепарации масла. Данная технология позволяет экономить до 30-40% бюджета реконструкции системы кондиционирования, исключая демонтаж старых труб, скрытых в стенах или за потолком. Однако, требуется предварительный тест на кислотность масла старой системы.

4.3. Требования к вакуумированию и дозаправке

Блок поставляется предварительно заправленным хладагентом R410A из расчета на 30 метров магистрали. При длине трассы свыше 30 метров требуется дозаправка строго по весам. Вакуумирование контура является обязательной процедурой; удаление воздуха методом "продувки" категорически запрещено, так как ведет к деградации полиэфирного масла и гибели компрессора.

5. Акустические характеристики и виброзащита

Уровень шума наружного блока является критическим параметром при размещении в плотной городской застройке или вблизи жилых зон.

• Уровень звукового давления: 59 дБ(А) в режиме охлаждения. Это соответствует уровню шума обычного разговора.

• Ночной режим: Программируемая функция снижения шума (активируется через внешний таймер или плату управления) ограничивает максимальные обороты вентилятора и компрессора, снижая уровень шума на 3-4 дБ(А).

• Конструктив: Вентиляторный узел оптимизирован с точки зрения аэродинамики. Используются лопасти с профилем крыла, снижающие турбулентность на кромках. Компрессорный отсек имеет многослойную звукоизоляцию, отсекающую высокочастотный спектр шума инвертора.

6. Системы управления и интеграции

Блок PUHZ-ZRP200YKA не является автономным устройством «в себе», а представляет собой элемент инженерной экосистемы.

6.1. Локальное управление

Основным инструментом взаимодействия является проводной пульт PAR-41MAA (приобретается отдельно или в комплекте с внутренним блоком). Он предоставляет доступ к сервисным меню, включая:

• Ограничение максимальной потребляемой мощности (Demand Control).

• Настройку автоматического перезапуска после сбоя питания.

• Считывание кодов ошибок и истории неисправностей.

• Мониторинг параметров работы (температура нагнетания, ток компрессора, температура кипения) в реальном времени.

6.2. Внешнее управление и ротация

Для серверных и технических помещений реализована штатная поддержка ротации и резервирования (функция "1+1"). При подключении двух систем через разъем на пульте PAR-41MAA возможна настройка сценариев:

• Ротация: Попеременная работа блоков (например, смена каждые 24 часа) для выравнивания моторесурса.

• Резервирование: Автоматическое включение второго блока при аварии первого.

• Каскад: Включение второго блока, если первый не справляется с тепловой нагрузкой.

6.3. Интеграция в BMS

Через шлюз интерфейса M-NET (опция) наружный блок интегрируется в централизованные системы управления зданием (LonWorks, BACnet, Modbus). Это позволяет диспетчеризировать работу климата, вести учет энергопотребления и получать аварийные уведомления на центральный пульт.

7. Экономическая эффективность и TCO

При принятии решения о покупке PUHZ-ZRP200YKA необходимо учитывать не только капитальные затраты (CAPEX), но и эксплуатационные (OPEX).

• Энергопотребление: Потребляемая мощность в режиме охлаждения составляет 5.96 кВт, в режиме нагрева — 6.28 кВт.

• SEER/SCOP: Сезонные коэффициенты энергоэффективности (с учетом частичных нагрузок в течение года) значительно превышают номинальные EER/COP. Для систем такого класса реальная экономия электроэнергии по сравнению с системами постоянной производительности (On/Off) достигает 30-40% в годовом цикле.

• Ресурс: Расчетный срок службы оборудования Mitsubishi Electric серии Mr. Slim составляет 10-12 лет при условии соблюдения регламента сервисного обслуживания (чистка теплообменников 2 раза в год, контроль давления, протяжка контактов). Высокая начальная стоимость амортизируется за счет долговечности и отсутствия простоев.

8. Ограничения и противопоказания (Honest Constraints)

В рамках формирования честного технического описания необходимо выделить сценарии, где применение данного блока нерационально или невозможно.

1. Бытовое использование в спальных районах: Несмотря на "тихий" режим, 59 дБ(А) — это ощутимый шум для ночного времени в жилой застройке. Установка на балконе квартиры многоквартирного дома может вызвать конфликт с соседями и нарушение санитарных норм.

2. Однофазная сеть: Агрегат требует строго трехфазного питания 380В. Попытки подключения через фазосдвигающие устройства или трансформаторы недопустимы и ведут к потере гарантии.

3. Прецизионное кондиционирование: Хотя блок надежен, он не является прецизионным кондиционером. Для серверных с жесткими требованиями по влажности (±5%) требуются специализированные шкафные кондиционеры, так как комфортные сплит-системы осушают воздух бесконтрольно в процессе охлаждения.

4. Экстремальные морозы (ниже -20°C): Для стабильного отопления в регионах Сибири или Крайнего Севера данная модель не подходит в качестве единственного источника тепла. При температурах ниже -20°C эффективность падает, и система может быть остановлена защитной автоматикой.

9. Комплектация и логистика

При заказе оборудования важно учитывать, что PUHZ-ZRP200YKA — это только наружный блок (CRA - Condensing Unit). В комплект поставки входят:

• Сам агрегат в заводской упаковке.

• Дренажный штуцер.

• Инструкция по монтажу и эксплуатации.

В комплект не входят и заказываются отдельно:

• Внутренний блок (выбирается по типу помещения).

• Декоративная панель (для кассетных блоков).

• Пульт управления (проводной или ИК).

• Медные трубы, межблочный кабель, кронштейны или подставка.

• Панели защиты от ветра (для работы в режиме охлаждения зимой).

Вес блока составляет 135 кг (нетто). Транспортировка и такелаж требуют участия подготовленного персонала. Установка должна производиться на виброгасящее основание или раму для исключения передачи структурного шума на конструкции здания.

10. Инженерное резюме

Кондиционер (наружный блок) Mitsubishi Electric PUHZ-ZRP200YKA является эталонным представителем сегмента полупромышленного климатического оборудования. Его архитектура ориентирована на максимальную надежность, энергоэффективность и гибкость интеграции. Это рациональный выбор для объектов коммерческой недвижимости, где стоимость простоя или аварии превышает разовую экономию на покупке бюджетного оборудования.

Выбор данной модели обоснован в следующих сценариях:

• Охлаждение серверных комнат средней мощности с резервированием.

• Кондиционирование торговых залов, ресторанов, офисных пространств open-space площадью до 200 м².

• Реконструкция систем кондиционирования в зданиях без возможности замены фреоновых трасс.

• Проекты с высокими требованиями к энергоэффективности (Green Building, BREEAM, LEED).

Система обеспечивает предсказуемый микроклимат, полностью соответствует заявленным характеристикам и обладает ресурсом, оправдывающим инвестиции в долгосрочной перспективе. Использование оригинальных алгоритмов управления компрессором и гидравлическим контуром ставит PUHZ-ZRP200YKA на ступень выше стандартных инверторных решений, предлагая пользователю баланс между производительностью и эксплуатационными расходами.

11. Техническая спецификация (Reference Data)

Для интеграции в проектную документацию приводим ключевые технические данные:

• Электропитание: 3 фазы, 380-415 В, 50 Гц.

• Пусковой ток: 5 А (благодаря плавному пуску инвертора).

• Автомат защиты: 32 А.

• Сечение силового кабеля: 5 жил x 4.0 мм² (минимальное, требует пересчета в зависимости от длины линии).

• Диаметры труб: Газ — 25.4 мм (1 дюйм), Жидкость — 9.52 мм (3/8 дюйма) или 12.7 мм (1/2 дюйма) в зависимости от длины.

• Тип хладагента: R410A.

• Габариты (ВxШxГ): 1338 x 1050 x 330 (+40) мм.

• Завод-изготовитель: Mitsubishi Electric Corporation (завод в Великобритании или Таиланде, в зависимости от партии).

Данный документ является финальной технической валидацией продукта и служит основой для принятия взвешенного решения о приобретении и внедрении оборудования в инженерную инфраструктуру объекта.

12. Расширенный анализ совместимости с внутренними блоками

Важнейшим аспектом при выборе PUHZ-ZRP200YKA является правильный подбор парного внутреннего блока, так как именно он определяет аэродинамику и комфорт в помещении. Наружный блок работает по протоколу связи A-Control, который обеспечивает передачу данных и питания (частично) по двухжильному кабелю с полярностью (S1, S2, S3).

Кассетные блоки (PLA-ZM/RP): Идеальное решение для помещений с подвесными потолками типа "Армстронг" или открытых лофтов.

• Преимущество: 4-поточная раздача воздуха исключает образование сквозняков и "мертвых зон". Встроенный датчик I-See (опция) сканирует температуру поверхности пола и присутствие людей, корректируя направление потока.

• Совместимость с ZRP200: Обычно используется спарка (Twin) из двух блоков меньшей мощности (например, 2 x PLA-ZM100), подключаемых к одному наружному ZRP200 через разветвитель. Это позволяет равномерно покрыть площадь в 200 кв.м.

Канальные блоки (PEAD-ZM/RP или PEA-RP): Предназначены для скрытой установки за подшивным потолком.

• Преимущество: Возможность организации подмеса свежего воздуха и раздачи охлажденного воздуха по системе воздуховодов в несколько помещений.

• Особенность: Для ZRP200 чаще всего применяется высоконапорный блок PEA-RP200GAQ. Он способен прокачать разветвленную сеть воздуховодов благодаря высокому статическому давлению (до 150 Па). Это классическое решение для больших офисов, конференц-залов и ресторанов.

Подпотолочные блоки (PCA-ZM/RP): Используются там, где нет подвесных потолков (например, магазины, склады).

• Преимущество: Мощная струя воздуха, направленная вдоль потолка (эффект Коанда), обеспечивает дальнобойность и качественное перемешивание воздушных масс.

• Нюанс: Для ZRP200 также часто применяется схема Twin (два внутренних блока), так как один точечный источник холода мощностью 20 кВт создаст зону дискомфорта с высокой скоростью потока воздуха.

13. Диагностика и сервисные коды

Система самодиагностики Mr. Slim является одной из самых совершенных в отрасли. При возникновении неисправности контроллер останавливает работу и выводит код ошибки на пульт управления и светодиодную индикацию наружного блока.

Примеры критических кодов, требующих вмешательства инженера:

• U0: Нехватка хладагента. Система определяет это по температуре выходящего газа и перегреву. Требуется поиск утечки (опрессовка азотом) и дозаправка.

• E6/E7: Ошибка связи между внутренним и наружным блоками. Причина может быть в обрыве кабеля, помехах по линии питания или выходе из строя платы интерфейса.

• UH: Срабатывание токовой защиты или датчика высокого давления. Часто возникает при загрязнении теплообменника пухом/грязью или остановке вентилятора.

Наличие энергонезависимой памяти ("черного ящика") позволяет сервисной службе считать параметры работы системы за 30 минут до аварии, что кардинально ускоряет поиск "плавающих" неисправностей, которые невозможно выявить при простом осмотре.

14. Экологический аспект и соответствие нормативам

В контексте современных требований к экологической безопасности, модель PUHZ-ZRP200YKA разработана с учетом минимизации углеродного следа.

• Хладагент R410A: Является озонобезопасным (ODP=0).

• Директива ErP (Energy-related Products): Оборудование полностью соответствует европейским директивам по экодизайну (Lot 21), регламентирующим минимальную эффективность для систем охлаждения мощностью свыше 12 кВт. Это гарантирует, что пользователь не приобретает морально устаревшее оборудование с низким КПД.

• Утилизация: Конструкция блока предусматривает высокую степень переработки материалов (медь, алюминий, сталь, пластик) по окончании жизненного цикла (Recyclability rate > 90%).

15. Финальная рекомендация

Приобретение Mitsubishi Electric PUHZ-ZRP200YKA — это инвестиция в промышленную надежность. Это не бытовой прибор, а инженерная система жизнеобеспечения здания. Ее стоимость обусловлена не маркетинговой наценкой за бренд, а себестоимостью компонентов: редкоземельных магнитов в компрессоре, сложной электроники инвертора, массивных теплообменников и качества сборки.

Для заказчика, приоритетом которого является "поставил и забыл" на ближайшие 10 лет, а также прогнозируемые счета за электроэнергию, данная модель является безальтернативным лидером в классе 20-киловаттных сплит-систем. Любая попытка сэкономить за счет выбора более дешевых аналогов (особенно китайских OEM-брендов в этом мощностном диапазоне) неизбежно приведет к увеличению эксплуатационных расходов, снижению надежности и, как следствие, к более высокой совокупной стоимости владения (TCO) уже на горизонте 3-4 лет эксплуатации. Данный выбор является рациональным оптимумом для ответственных коммерческих задач.
