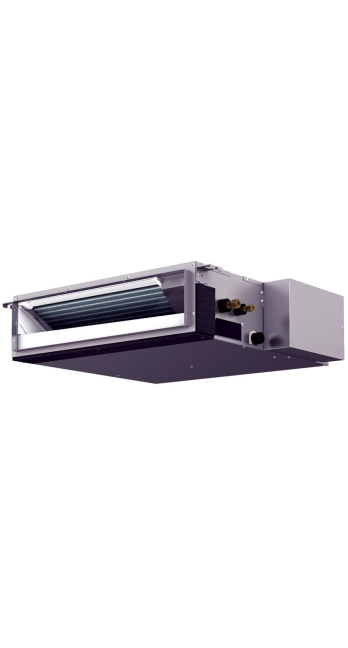

Описание Кондиционер воздуха Mitsubishi Electric SEZ-M50DA

Инженерный обзор и техническая спецификация канальной сплит-системы Mitsubishi Electric SEZ-M50DA / SUZ-M50VA

1. Концепция системы и класс оборудования

Модель Mitsubishi Electric SEZ-M50DA представляет собой низкопрофильный канальный внутренний блок инверторного типа, разработанный для скрытой установки в помещениях с жесткими ограничениями по высоте запотолочного пространства. Оборудование относится к серии «M» (Slim), ориентированной на использование в жилых апартаментах, офисных пространствах класса А и гостиничных номерах, где приоритетом является сохранение дизайна интерьера и акустический комфорт.

Система функционирует в тандеме с наружным блоком SUZ-M50VA, образуя замкнутый термодинамический контур производительностью 5.0 кВт по холоду и 6.0 кВт по теплу. Ключевым отличием данной инженерной платформы от стандартных канальных решений является баланс между компактными габаритами корпуса и возможностью гибкого управления статическим давлением вентилятора, что позволяет адаптировать аэродинамику потока под конкретную конфигурацию воздуховодов.

Оборудование классифицируется как климатическая система профессионального уровня (Light Commercial / Residential Premium), где основной акцент сделан на ресурсе компрессора, точности поддержания температурного режима и энергоэффективности, соответствующей современным директивам ErP (Energy-related Products). Отсутствие декоративного корпуса подразумевает полную интеграцию в строительные конструкции, оставляя видимыми пользователю только воздухораспределительные решетки и диффузоры.

2. Архитектура корпуса и интеграция в строительный объем

Определяющим фактором выбора модели SEZ-M50DA является ее высота — ровно 200 мм. Данный параметр является критическим инженерным преимуществом, так как позволяет осуществлять монтаж в условиях минимального опуска потолка. Стандартный размер запотолочного пространства, необходимый для прокладки коммуникаций и установки каркаса подвесного потолка, часто составляет 250–300 мм. Большинство канальных кондиционеров средней производительности имеют высоту 250–290 мм, что делает их установку невозможной без значительного ущерба для объема помещения.

Инженеры Mitsubishi Electric достигли уменьшения габаритов не за счет снижения площади теплообменника, что могло бы ухудшить энергоэффективность, а благодаря оптимизации формы дренажного поддона и компоновки вентиляторной группы. Ширина блока составляет 990 мм, а глубина — 700 мм. Эти размеры необходимо учитывать при проектировании сервисного люка: для полноценного обслуживания (чистка фильтров, доступ к плате управления и дренажной системе) требуется обеспечение свободного пространства не менее размеров проекции блока плюс 100-150 мм технологического запаса.

Важным аспектом является вариативность монтажа. Забор воздуха может осуществляться как сзади (стандартная конфигурация), так и снизу. Изменение направления забора воздуха требует переноса сменного фильтра и закрывающей пластины, что позволяет адаптировать блок под различные схемы подшивных потолков. Однако следует учитывать, что при организации забора воздуха снизу повышается уровень шума, транслируемого непосредственно в помещение, так как отсутствует эффект звукопоглощения, создаваемый запотолочным объемом и длиной воздуховода.

3. Термодинамическая платформа и хладагент R32

Система SEZ-M50DA спроектирована для работы на хладагенте R32 (дифторметан). Переход на данный тип фреона обусловлен не только экологическими требованиями (потенциал глобального потепления GWP у R32 в три раза ниже, чем у R410A), но и конкретными термодинамическими преимуществами, влияющими на эффективность теплообмена.

R32 обладает меньшей вязкостью и плотностью, но более высокой удельной теплотой парообразования. Это означает, что для переноса одного и того же количества тепловой энергии требуется меньшая масса хладагента. В контексте модели SEZ-M50DA это позволило оптимизировать гидравлический контур теплообменника внутреннего блока, снизив гидравлическое сопротивление и повысив общий КПД системы.

Показатели энергоэффективности системы составляют:

• SEER (сезонный коэффициент энергоэффективности при охлаждении): 6.0 (Класс A+).

• SCOP (сезонный коэффициент энергоэффективности при обогреве): 4.0 (Класс A+).

Эти цифры являются расчетными для усредненного климата Европы. В реальных условиях эксплуатации эффективность обеспечивается инверторным управлением компрессора наружного блока SUZ-M50VA. Используется технология векторного управления (Vector Wave Eco Inverter), которая анализирует не только текущую температуру, но и динамику ее изменения, подстраивая частоту вращения двигателя и форму питающего напряжения для минимизации паразитных токов и тепловых потерь в обмотках статора. Это исключает частые циклы включения/выключения, характерные для систем типа On/Off, и обеспечивает плавное регулирование производительности в диапазоне от 1.1 до 5.6 кВт по холоду.

4. Аэродинамика и управление статическим давлением

Одной из наиболее сложных задач при проектировании систем канального типа является согласование производительности вентилятора с сопротивлением сети воздуховодов. Если статическое давление вентилятора недостаточно, расход воздуха упадет, что приведет к обмерзанию теплообменника и недостижению целевой температуры. Если давление избыточно, возникнет аэродинамический шум и свист на решетках.

Mitsubishi Electric SEZ-M50DA решает эту проблему посредством использования DC-инверторного двигателя вентилятора с возможностью выбора внешнего статического давления (ESP — External Static Pressure). Доступны четыре фиксированные настройки:

• 5 Па: Работа без воздуховодов (прямая подача через решетку) или с очень коротким участком. Минимальный шум.

• 15 Па: Стандартная настройка. Подходит для простых сетей с длиной воздуховода 1-3 метра и одной вентиляционной решеткой.

• 35 Па: Режим для разветвленных сетей, наличия поворотов, адаптеров или использования щелевых диффузоров с повышенным сопротивлением.

• 50 Па: Максимальный режим. Позволяет подключать текстильные воздуховоды или фильтры тонкой очистки, создающие существенное сопротивление потоку.

Смена настройки производится непосредственно с пульта управления, без необходимости физической коммутации перемычек на плате (DIP-переключателей), что значительно упрощает пусконаладочные работы. Инсталлятор может скорректировать аэродинамику системы уже после завершения чистовой отделки, ориентируясь на фактические замеры расхода воздуха анемометром.

Вентиляторы внутреннего блока — центробежного типа (сирокко), выполнены из пластика. Это решение продиктовано необходимостью снижения вибрационных нагрузок и исключения низкочастотного гула, характерного для металлических крыльчаток при длительной эксплуатации (вследствие возможной разбалансировки).

5. Акустический профиль и шумовые характеристики

Для жилых помещений параметр шума является определяющим. Модель SEZ-M50DA демонстрирует следующие показатели звукового давления (на расстоянии 1.5 м под блоком):

• Низкая скорость вентилятора: 29 дБ(А).

• Средняя скорость: 33 дБ(А).

• Высокая скорость: 36 дБ(А).

Значение 29 дБ(А) является комфортным для дневного пребывания, однако для спальных помещений с повышенными требованиями к тишине рекомендуется учитывать дополнительные меры шумоглушения. Поскольку канальный блок подразумевает скрытую установку, сам факт размещения оборудования за подшивным потолком снижает слышимость механических шумов (работа двигателя). Основным источником шума в таких системах является аэродинамика — движение воздуха по каналам и через решетки.

Для достижения уровня акустического комфорта ниже 25 дБ(А) (порог слышимости в тихой комнате) при проектировании системы на базе SEZ-M50DA рекомендуется:

1. Использовать шумоглушители или гибкие звукоизолированные воздуховоды на участках присоединения к адаптерам.

2. Подбирать воздухораспределительные решетки с запасом по живому сечению, чтобы скорость воздуха на выходе не превышала 2–2.5 м/с.

3. Использовать пленумы (адаптеры) с внутренней звукоизоляцией.

6. Дренажная система и отвод конденсата

В процессе охлаждения воздуха на теплообменнике активно образуется конденсат. Конструкция SEZ-M50DA предполагает самотечный отвод конденсата. Дренажный патрубок расположен в нижней части блока. Это накладывает требования к прокладке дренажной трассы: необходим строгий уклон не менее 1 см на 1 метр длины в сторону точки сброса.

Однако в условиях ограниченного запотолочного пространства обеспечение уклона часто становится невозможным. Для решения этой задачи предусмотрена возможность установки опционального дренажного насоса PAC-KE07DM-E. Данный насос монтируется внутри корпуса блока (в специально отведенной нише) и позволяет поднимать конденсат на высоту до 550 мм от уровня поддона. Это дает инженерам свободу маневра для прокладки дренажной магистрали под потолком до ближайшего канализационного стояка. Важно отметить, что использование насоса — это дополнительный электромеханический узел, который требует обслуживания, поэтому при наличии технической возможности приоритет всегда отдается самотечной схеме как более надежной (fail-safe).

7. Управление и интеграция в системы автоматизации

Внутренний блок SEZ-M50DA не комплектуется пультом управления по умолчанию, что логично для оборудования скрытого монтажа, предполагающего различные сценарии эксплуатации. Выбор интерфейса управления остается за пользователем:

1. Проводной пульт PAR-41MAA: Полнофункциональный контроллер с матричным дисплеем. Предоставляет доступ к сервисным настройкам (включая выбор статического давления), недельному таймеру, кодам ошибок и ограничению температурного диапазона. Рекомендуется как основной инструмент управления для коммерческих объектов.

2. Беспроводной комплект PAR-SL97A-E: Состоит из ИК-приемника (выносной «глазок») и пульта. Удобен для жилых помещений, если прокладка кабеля для настенного пульта нежелательна.

3. Wi-Fi адаптер MAC-567IF-E: Позволяет интегрировать кондиционер в облачную систему MELCloud. Это открывает возможность удаленного управления через смартфон, мониторинга энергопотребления и получения аварийных уведомлений.

Для интеграции в системы «Умный дом» (BMS) предусмотрены шлюзы для протоколов KNX, Modbus, BACnet, а также простейший интерфейс сухих контактов для реализации сценария включения/выключения по карте гостя (в отелях) или по сигналу от пожарной сигнализации.

8. Температурные диапазоны и эксплуатационные ограничения

Система рассчитана на круглогодичную эксплуатацию, однако имеет физические пределы, обусловленные свойствами хладагента и масел.

• Охлаждение: Гарантированная работа наружного блока SUZ-M50VA возможна при температуре уличного воздуха от -15°C до +46°C. Нижний порог в -15°C актуален для серверных комнат, однако для таких задач рекомендуется установка дополнительного низкотемпературного комплекта (панели защиты от ветра), чтобы стабилизировать давление конденсации.

• Обогрев: Работа на тепло возможна при температуре от -10°C до +24°C. Следует понимать, что при падении уличной температуры ниже -5°C производительность теплового насоса снижается, а время, затрачиваемое на циклы оттайки (разморозки наружного блока), увеличивается. Для использования в качестве единственного источника отопления в климатических зонах с суровыми зимами данная модель не предназначена. Ее роль — эффективное межсезонное отопление или работа в бивалентном режиме (совместно с основным отоплением).

Функция «Авторестарт» обеспечивает восстановление работы системы в последнем заданном режиме после сбоя электропитания, что критично для автономных систем.

9. Техническое обслуживание и сервисная доступность

Долговечность кондиционера Mitsubishi Electric напрямую зависит от качества монтажа и регулярности обслуживания. Специфика канального блока требует особого внимания к фильтрам. В комплекте с SEZ-M50DA поставляется воздушный фильтр первичной очистки. Это полипропиленовая сетка, предназначенная для защиты теплообменника от крупной пыли и ворса. Она не обеспечивает очистку воздуха от аллергенов или запахов.

Пользователь обязан обеспечить регламентный доступ к блоку. Сервисный люк должен позволять без демонтажа потолка извлечь фильтр для промывки (рекомендуется раз в 1–3 месяца в зависимости от запыленности). Игнорирование этого требования приводит к загрязнению крыльчатки вентилятора и ламелей испарителя, что снижает производительность, вызывает дисбаланс, шум и, в конечном итоге, может привести к выходу компрессора из строя из-за нарушения возврата масла.

10. Сравнительный анализ и позиционирование на рынке

При сравнении SEZ-M50DA с конкурентными предложениями в сегменте (например, моделями Cooper&Hunter или китайскими OEM-брендами) важно выделять технологические различия, а не только номинальную мощность.

1. Качество металла и пайки: Mitsubishi Electric использует медные трубы с внутренней накаткой, произведенные по строгим стандартам чистоты. Это минимизирует риск микроутечек фреона и окисления масла внутри контура на протяжении 10-15 лет эксплуатации.

2. Электроника: Платы управления покрыты защитным лаком, устойчивым к коррозии, а силовые модули инвертора имеют запас по токовым нагрузкам, что делает систему устойчивой к кратковременным скачкам напряжения в сети, характерным для загородных объектов.

3. Честные характеристики: Заявленные параметры шума и напора соответствуют реальности. Многие бюджетные производители указывают уровень шума на минимальной скорости, при которой производительность блока падает ниже номинальной, тогда как Mitsubishi Electric нормирует параметры в рабочих точках.

11. Заключительная техническая рекомендация

Канальная сплит-система Mitsubishi Electric SEZ-M50DA / SUZ-M50VA является эталонным решением для задач скрытого кондиционирования помещений площадью 40–55 м² (в зависимости от тепловой нагрузки). Выбор данной модели оправдан в случаях, когда требуется бескомпромиссная надежность, предсказуемая аэродинамика и возможность точной интеграции в ограниченное пространство.

Это не бюджетное решение «поставил и забыл», а сложный инженерный инструмент, требующий профессионального проектирования воздухораспределительной сети и квалифицированного монтажа (вальцовка труб, вакуумирование контура, настройка статического давления). При соблюдении регламентов установки система обеспечивает ресурс работы, значительно превышающий средние показатели по рынку, оправдывая первоначальные инвестиции отсутствием эксплуатационных проблем и высокой остаточной стоимостью оборудования.

Покупка данного оборудования должна сопровождаться расчетом сечений воздуховодов и подбором решеток. Только комплексный подход гарантирует, что потенциал, заложенный японскими инженерами в компактный корпус SEZ-M50DA, будет реализован полностью.

12. Сводная таблица критических параметров

Система рекомендуется к приобретению пользователям, приоритезирующим долгосрочную эксплуатационную стоимость и акустический комфорт над первоначальной ценой оборудования. Является рациональным выбором для капитальных ремонтов, где замена оборудования в ближайшие 10–15 лет не планируется.
