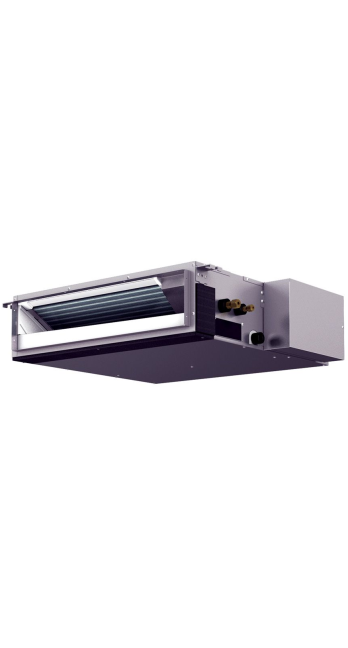

Описание Кондиционер воздуха Mitsubishi Electric SEZ-M71DA

Инженерный анализ и спецификация: Канальная сплит-система Mitsubishi Electric SEZ-M71DA / SUZ-M71VA

1. Архитектурное позиционирование и форм-фактор

Модель Mitsubishi Electric SEZ-M71DA относится к классу низконапорных канальных систем кондиционирования (Low Static Pressure Duct), спроектированных для скрытой инсталляции в условиях жестких архитектурных ограничений. Ключевым инженерным параметром данного внутреннего блока является высота корпуса, составляющая ровно 200 мм. Данная характеристика определяет основную область применения оборудования: жилые и коммерческие помещения, где минимизация опуска фальшпотолка является критическим требованием дизайна интерьера.

В отличие от средненапорных серий (PEAD), серия SEZ-M оптимизирована для непосредственной подачи воздуха в рабочую зону или использования минимальной сети воздуховодов. Глубина блока в 700 мм требует наличия соответствующего сервисного пространства в запотолочном объеме для доступа к фильтрам и блоку электроники. При проектировании ниши необходимо учитывать не только физические габариты корпуса, но и необходимость виброразвязки и теплоизоляции адаптеров, что суммарно требует от 220 до 250 мм чистого межпотолочного пространства.

Конструкция корпуса выполнена из оцинкованной стали, что обеспечивает жесткость конструкции и предотвращает деформации при монтаже на шпильках. Важно отметить, что модель поставляется без декоративных решеток и воздухораспределительных устройств — эти элементы подбираются проектировщиком индивидуально, исходя из аэродинамического расчета сети. Вход воздуха может быть организован как с тыльной стороны (стандартное решение), так и снизу, что требует использования специальной заглушки (опционально), позволяя адаптировать забор воздуха под конфигурацию помещения.

2. Аэродинамические характеристики и статический напор

Критически важным аспектом при выборе SEZ-M71DA является понимание его напорных характеристик. Блок оснащен центробежным вентилятором типа «сирокко» с DC-двигателем постоянного тока. Диапазон доступного внешнего статического давления (ESP) регулируется в пределах от 5 до 50 Па. Настройка давления осуществляется через проводной пульт управления или посредством DIP-переключателей на плате управления, что позволяет адаптировать производительность вентилятора под фактическое сопротивление сети.

Однако, ограничение в 50 Па накладывает строгие лимиты на протяженность и конфигурацию воздуховодов. Инженерный расчет показывает, что при номинальном расходе воздуха (для 71-й модели это диапазон 12-20 м³/мин), 50 Па достаточно лишь для преодоления сопротивления фильтра, приемной и подающей решетки, а также короткого (до 2-3 метров) прямого участка воздуховода. Использование сложных разветвленных сетей, HEPA-фильтров высокого сопротивления или протяженных гибких воздуховодов с данной моделью недопустимо, так как приведет к резкому падению расхода воздуха, обмерзанию теплообменника и срабатыванию защиты по давлению.

Система автоматической настройки скорости вентилятора работает в связке с температурными датчиками. При приближении к целевой температуре (уставка), DC-инвертор снижает обороты вентилятора, минимизируя звуковое давление и исключая эффект «сквозняка». В режиме нагрева алгоритм «Hot Start» блокирует работу вентилятора до момента прогрева теплообменника внутреннего блока, предотвращая подачу холодного воздуха в помещение.

3. Термодинамика и инверторные технологии

В основе холодильного контура системы лежит использование хладагента R32 (дифторметан). Переход на R32 с R410A обусловлен не только экологическими требованиями (GWP=675), но и повышенной энергоэффективностью за счет лучших термодинамических свойств: меньшей вязкости и более высокой удельной холодопроизводительности. Это позволило уменьшить диаметр жидкостной магистрали и общий объем заправки системы при сохранении мощности.

Наружный блок SUZ-M71VA использует компрессор с инверторным управлением. Технология векторного управления (Vector Wave Eco Inverter) анализирует положение ротора двигателя компрессора и оптимизирует форму тока, что снижает паразитные токи Фуко и нагрев обмоток. На практике это означает стабильную работу системы на низких оборотах (частичная загрузка), что является основным режимом эксплуатации в климатических условиях умеренных широт.

Номинальная холодопроизводительность системы составляет 7.1 кВт (диапазон 2.2 – 8.1 кВт), теплопроизводительность — 8.0 кВт (диапазон 2.0 – 10.2 кВт). Коэффициенты сезонной эффективности SEER (5.5 / Класс A) и SCOP (3.9 / Класс A) подтверждают рациональность использования прибора в коммерческом секторе. Важно учитывать, что заявленные характеристики производительности действительны при стандартной длине фреонопровода (5 метров). При увеличении длины магистрали до максимально допустимых 30 метров необходимо вводить поправочные коэффициенты на потерю давления в трубопроводах, которые могут составлять до 5-10% от номинальной мощности.

4. Акустический профиль и шумоподавление

Для жилых помещений, спален и переговорных комнат параметр звукового давления является приоритетным. Модель SEZ-M71DA демонстрирует уровень шума в диапазоне 29–39 дБ(А). Значение 29 дБ(А) достигается на низкой скорости вентилятора и является одним из лучших показателей в классе 7-киловаттных полупромышленных машин.

Низкий уровень шума обеспечивается не только балансировкой крыльчатки вентилятора, но и конструкцией самого корпуса, который частично выполняет роль шумоглушителя. Тем не менее, при проектировании системы следует учитывать явление генерации вторичного шума в воздуховодах и на решетках. Если скорость воздуха в воздуховоде превысит 3-4 м/с, возникнет аэродинамический шум, который не относится к характеристикам самого блока, но будет восприниматься пользователем как недостаток системы.

Рекомендуется использование шумоглушащих вставок или гибких шумоизолированных воздуховодов (не более 1 метра) на участке присоединения к адаптерам блока для отсечения вибраций и шума от двигателя. Инсталляция блока непосредственно над зоной сна или рабочего места без дополнительных мер звукоизоляции потолка допустима только при расчете на работу в низком режиме производительности.

5. Дренажная система и гидравлика

Отвод конденсата является критической точкой надежности любой скрытой системы кондиционирования. В модели SEZ-M71DA дренажный насос является встроенной опцией (в зависимости от конкретной модификации и года выпуска, часто поставляется как PAC-KE07DM-E, требующий отдельной установки, либо уже предустановлен — требуется верификация артикула поставки). Насос обеспечивает высоту подъема конденсата до 550 мм от уровня низа корпуса.

Это техническое решение позволяет нивелировать ошибки в уровне потолка и обеспечивает принудительное удаление влаги в основную магистраль. Алгоритм работы насоса синхронизирован с работой компрессора и имеет задержку отключения после остановки охлаждения, что гарантирует полное удаление конденсата из поддона и предотвращает размножение бактерий. Также предусмотрен аварийный датчик уровня, который принудительно останавливает систему и выдает код ошибки при невозможности откачки воды, предотвращая протечки в интерьер. При организации самотечного дренажа (без насоса) необходимо строго соблюдать уклон не менее 1:100 и использовать гидрозатвор для предотвращения проникновения запахов из канализации.

6. Интерфейсы управления и интеграция

Mitsubishi Electric SEZ-M71DA является системно-совместимым устройством, поддерживающим подключение к шине данных M-NET (через адаптер PAC-SJ95MA-E). Это позволяет интегрировать одиночную сплит-систему в централизованные системы управления зданием (VRF-системы City Multi), обеспечивая единый диспетчерский контроль.

Для локального управления пользователю доступны следующие варианты:

1. PAR-41MAA / PAR-40MAA: Полнофункциональный проводной пульт с жидкокристаллическим дисплеем с подсветкой. Предоставляет доступ к сервисным настройкам (в том числе изменению статического давления), недельному таймеру, функции ограничения температурного диапазона и диагностике ошибок. Рекомендуемый выбор для коммерческой эксплуатации.

2. PAC-YT52CRA: Упрощенный проводной пульт. Ограниченный функционал, подходит для гостиничных номеров или зон общего пользования, где не требуется сложная настройка.

3. Беспроводной комплект (PAR-SL97A-E + приемник): Используется там, где прокладка кабеля невозможна. Имеет ограничения по функционалу диагностики.

4. MELCloud (Wi-Fi адаптер MAC-567IF-E): Позволяет управлять климатом удаленно через смартфон или веб-интерфейс. Обеспечивает мониторинг энергопотребления, уведомления об авариях и интеграцию в сценарии «Умного дома». Важно: Wi-Fi адаптер подключается в разъем CN105 на плате внутреннего блока.

7. Электрическая схема и межблочная коммуникация

Электропитание системы осуществляется через наружный блок SUZ-M71VA (однофазное, 220-240В, 50Гц). Внутренний блок получает питание от наружного по межблочному кабелю. Схема подключения — 4-х жильная (S1, S2, S3, Земля). Критически важно соблюдать полярность и использовать кабель сечением не менее 1.5 мм² (рекомендуется 2.5 мм² при большой длине трассы). Линия S3 находится под напряжением 24В постоянного тока и служит для передачи данных, наложение на неё фазного напряжения 220В приведет к выходу из строя плат управления обоих блоков.

Для защиты оборудования необходима установка автоматического выключателя (рекомендуемый номинал 20А или 25А в зависимости от длины линии и характеристики автомата) и УЗО. Система оснащена функцией автоматического рестарта после сбоя питания, при этом сохраняются все пользовательские настройки и режим работы. Пусковой ток благодаря инверторной технологии не превышает номинального рабочего тока, что снижает нагрузку на электросеть объекта.

8. Эксплуатационные ограничения и надежность

Инженерная честность требует указания граничных условий эксплуатации, при которых гарантируется заявленный ресурс оборудования.

• Температурный диапазон (Охлаждение): от -15°С до +46°С по сухому термометру наружного воздуха. Работа в режиме охлаждения при низких температурах (серверные) возможна, но требует установки ветрозащитных панелей на наружный блок для стабилизации давления конденсации.

• Температурный диапазон (Нагрев): от -10°С до +24°С. При температурах ниже -10°С эффективность теплового насоса снижается, рекомендуется использование альтернативных источников тепла. Для работы в более суровых условиях (до -25°С) следует рассмотреть серию Zubadan, однако SEZ-M71DA с ней не агрегатируется (требуется серия PEAD).

• Длина магистрали: Максимальная длина — 30 метров, перепад высот — 30 метров. Превышение этих значений приведет к невозможности возврата масла в компрессор и его заклиниванию. Маслоподъемные петли обязательны на вертикальных участках газовой линии каждые 10 метров.

Надежность системы подтверждается качеством компонентов: компрессоры производятся непосредственно Mitsubishi Electric, электронные платы имеют лаковое покрытие для защиты от влаги и пыли. Ресурс оборудования при соблюдении регламента обслуживания (чистка фильтров, теплообменников, проверка давления фреона) составляет 10-15 лет.

9. Сравнительный анализ с альтернативами

При принятии решения о покупке рационально сравнить SEZ-M71DA с ближайшими аналогами и смежными сериями.

• В сравнении с серией PEAD (Mitsubishi Electric): PEAD — это средненапорные блоки. Они мощнее по напору (до 150 Па), но выше (250 мм против 200 мм) и шумнее. Если воздуховоды длинные — нужен PEAD. Если потолок низкий и воздуховодов нет — нужен SEZ.

• В сравнении с настенными блоками (серия MSZ): Канальный блок обеспечивает скрытую установку и лучшее воздухораспределение, исключая прямые потоки холодного воздуха на людей, но требует больших капитальных затрат на монтаж и проектирование.

• В сравнении с конкурентами (Daikin FDXM, Fujitsu Slim): Mitsubishi Electric традиционно выигрывает в надежности электроники и толерантности к скачкам напряжения, а также в развитости экосистемы управления (MELCloud, M-NET). По акустическим характеристикам паритет с премиальными японскими брендами соблюдается, однако SEZ часто выигрывает в удобстве монтажа дренажной системы.

10. Диагностика и коды ошибок

Система самодиагностики Mitsubishi Electric является одной из самых продвинутых на рынке. В случае неисправности контроллер фиксирует код ошибки, который отображается на проводном пульте или через приложение MELCloud. Коды унифицированы (например, E6/E7 — ошибка связи, P5 — ошибка дренажной системы, U0 — нехватка хладагента). Это существенно сокращает время простоя оборудования и стоимость сервисных работ, так как инженер прибывает на объект уже с пониманием проблемы и необходимым набором запчастей. Энергонезависимая память хранит историю ошибок, что позволяет анализировать "плавающие" дефекты.

11. Заключение и рекомендация к выбору

Кондиционер Mitsubishi Electric SEZ-M71DA представляет собой эталонный образец инженерного баланса между компактностью и производительностью. Это не универсальное решение "для всех", а специализированный инструмент для конкретных архитектурных задач: кондиционирование помещений площадью 50-70 м² с жесткими ограничениями по высоте запотолочного пространства и высокими требованиями к акустическому комфорту.

Выбор данной модели оправдан, если:

1. Высота межпотолочного пространства ограничена 250 мм.

2. Требуется скрытая установка без видимых блоков на стенах.

3. Сеть воздуховодов минимальна или отсутствует (прямая подача).

4. Приоритетом является надежность, низкий уровень шума и возможность интеграции в «Умный дом».

Приобретение данного оборудования должно сопровождаться профессиональным проектированием схемы воздухораспределения и квалифицированным монтажом. Ошибки в расчете аэродинамики (превышение допустимого статического давления) не могут быть компенсированы электроникой блока. Для покупателя, ориентированного на долгосрочную эксплуатацию и комфорт, SEZ-M71DA является рациональной инвестицией, гарантирующей предсказуемый микроклимат и отсутствие эксплуатационных проблем на протяжении всего жизненного цикла изделия.

12. Техническая спецификация (Reference Data)

Документ сформирован на базе технической документации Mitsubishi Electric Databook 2025/2026. Характеристики подлежат верификации при проектировании конкретной системы.
