Описание Кондиционер воздуха Mitsubishi Electric SLZ-M60FA

Инженерный обзор и спецификация кассетной сплит-системы Mitsubishi Electric SLZ-M60FA

Архитектурная интеграция и концепция серии SLZ-M

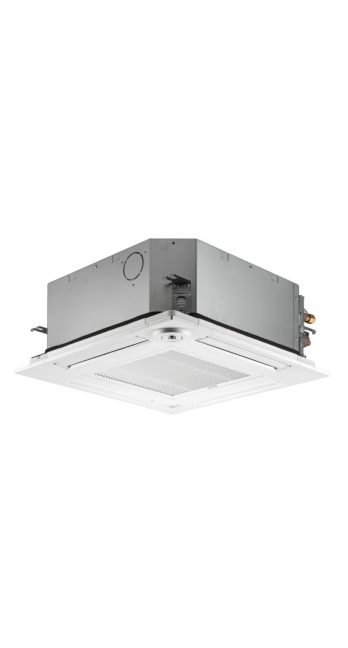

Модель Mitsubishi Electric SLZ-M60FA представляет собой внутренний блок кассетного типа, спроектированный для интеграции в системы кондиционирования коммерческих и жилых помещений с повышенными требованиями к эргономике воздушных потоков. Данное устройство относится к классу полупромышленных систем малой и средней мощности (индекс производительности 60), ориентированных на скрытый монтаж в подшивные потолки. Ключевой инженерной особенностью модели является строгое соответствие габаритам стандартной европейской потолочной ячейки (Евроразмер), что определяет сценарии его использования в офисных центрах, торговых залах и жилых пространствах современной планировки.

В отличие от настенных блоков, имеющих выраженную асимметрию распределения воздуха, кассетная архитектура SLZ-M60FA обеспечивает четырехпоточную подачу, минимизируя образование застойных зон в помещении. Корпус блока спроектирован с учетом стандартного шага направляющих подвесных потолков типа «Армстронг» (600×600 мм). Фактические размеры корпуса составляют 570×570 мм, что позволяет осуществлять монтаж без подрезки несущих профилей Т-образного типа, сохраняя целостность силового каркаса потолка. Декоративная панель (опционально поставляемая с блоком, модели SLP-2FA или SLP-2FALM) имеет габариты 625×625 мм, перекрывая монтажный зазор и обеспечивая визуальную герметичность конструкции. Глубина погружения блока составляет 245 мм, что является критическим параметром при проектировании запотолочного пространства; данная величина позволяет инсталлировать оборудование в условиях ограниченной высоты перекрытий, характерных для реконструируемых зданий.

Система функционирует в тандеме с наружными блоками серии SUZ-M (в частности, SUZ-M60VA), образуя замкнутый термодинамический контур на базе хладагента R32. Переход на дифторметан (R32) в данной серии обусловлен не только экологическими директивами (потенциал глобального потепления GWP=675, что в три раза ниже, чем у R410A), но и физическими свойствами газа. R32 обладает меньшей вязкостью и более высокой удельной хладопроизводительностью, что позволило инженерам Mitsubishi Electric уменьшить диаметры капиллярных трубок теплообменника и снизить общий вес заправки системы, повысив при этом общую энергоэффективность комплекса.

Аэродинамика и акустические характеристики

Одной из фундаментальных проблем кассетных систем является высокий уровень аэродинамического шума, генерируемого осевым вентилятором при заборе воздуха через центральную решетку. В модели SLZ-M60FA применена проприетарная технология «3D Turbo Fan». Крыльчатка вентилятора имеет сложную трехмерную геометрию лопастей, рассчитанную методами вычислительной гидродинамики (CFD). Данная форма позволяет оптимизировать угол атаки лопасти относительно входящего потока воздуха, снижая турбулентность на кромках и, как следствие, широкополосный шум.

В результате оптимизации аэродинамического тракта, уровень звукового давления внутреннего блока в низкоскоростном режиме (Low) составляет 32 дБ(А). Для оборудования производительностью 5.6 кВт по холоду это значение находится в зоне акустического комфорта для офисных помещений класса «А» и торговых залов. На максимальных оборотах, необходимых для быстрого выхода на режим, уровень шума достигает 43 дБ(А), что требует учета при акустическом расчете помещений с высокими требованиями к тишине (например, звукозаписывающих студий или спальных комнат).

Система воздухораспределения оснащена четырьмя независимыми приводами воздушных заслонок. Это инженерное решение позволяет пользователю или автоматике (в случае использования датчика 3D I-See) регулировать направление потока для каждой из четырех сторон индивидуально. Отсутствие механической связи между ламелями исключает необходимость ручной настройки дефлекторов. Кроме того, конструкция горизонтальных заслонок предусматривает возможность подачи воздуха горизонтально вдоль потолка (эффект Коанда), что исключает прямое попадание холодного потока на людей, находящихся в рабочей зоне. Это критически важно для предотвращения простудных заболеваний и дискомфорта сотрудников в офисах open-space.

Термодинамическая логика и сенсор 3D I-See

Модель SLZ-M60FA поддерживает интеграцию опционального инфракрасного датчика 3D I-See (поставляется в комплекте с панелью SLP-2FALM или отдельно). Данный модуль трансформирует кондиционер из устройства поддержания температуры в систему адаптивного климат-контроля. Сенсор представляет собой тепловизор низкого разрешения, который сканирует объем помещения, вращаясь на 360 градусов. Дискретизация сканирования позволяет разбить помещение на температурные зоны и определить наличие людей по их тепловому следу.

Алгоритм работы 3D I-See базируется на анализе дельты температур и динамики тепловых пятен. Система способна различать, находится ли в зоне действия человек или статический нагретый объект (например, офисная техника). На основе этих данных реализуются два ключевых сценария управления воздушным потоком: «Direct» (прямой обдув) и «Indirect» (косвенный обдув). В режиме охлаждения логика контроллера чаще всего блокирует прямой обдув обнаруженного человека, перенаправляя ламели в зоны, где людей нет. Это решает проблему сквозняков. В режиме обогрева, напротив, система может направить теплый воздух вниз, в зону нахождения людей, для ускорения субъективного ощущения тепла.

Энергосберегающая функция сенсора активируется при отсутствии людей в помещении. Если датчик фиксирует пустое пространство в течение заданного интервала времени (обычно 60 минут), система переходит в режим энергосбережения, повышая (при охлаждении) или понижая (при обогреве) целевую температуру на 2°C. При дальнейшем отсутствии людей система может полностью отключиться. Данная логика позволяет сократить потребление электроэнергии на 15-20% в условиях реальной эксплуатации, исключая работу оборудования вхолостую.

Энергоэффективность и параметры производительности

Класс энергоэффективности системы SLZ-M60FA в комбинации с наружным блоком SUZ-M60VA определен как A++ в режиме охлаждения (SEER 6.2) и A+ в режиме обогрева (SCOP 4.1). Данные показатели достигаются за счет использования инверторного привода компрессора с векторным управлением. Технология векторного управления (Vector Wave Eco Inverter) анализирует не только частоту вращения ротора, но и его угловое положение, оптимизируя моменты подачи тока на статорные обмотки. Это минимизирует паразитные токи и нагрев двигателя, повышая КПД всей системы, особенно в режимах частичной нагрузки.

Номинальная холодопроизводительность модели составляет 5.6 кВт, с диапазоном регулирования от 2.3 до 6.3 кВт. Способность инвертора снижать производительность до 2.3 кВт позволяет системе работать без постоянных циклов старт-стоп даже при невысокой тепловой нагрузке на помещение, что продлевает ресурс компрессора и стабилизирует температуру с точностью до 0.5°C. В режиме обогрева номинальная мощность составляет 6.4 кВт (диапазон 2.5–7.3 кВт). Важно отметить, что при падении уличной температуры эффективность теплового насоса снижается. Расчетная теплопроизводительность при -10°C требует дополнительной верификации по инженерным таблицам (Databook) для конкретного региона эксплуатации. Гарантированный диапазон работы на охлаждение составляет от -15°C до +46°C, на обогрев — от -10°C до +24°C. Для эксплуатации в режиме обогрева при более низких температурах требуется установка дополнительного низкотемпературного комплекта или выбор наружных блоков серии Zubadan (при технической совместимости).

Потребляемая мощность системы при номинальной нагрузке составляет 1.54 кВт (охлаждение) и 1.95 кВт (обогрев). Эти цифры подтверждают рациональность использования данной модели для помещений площадью 50-60 квадратных метров со стандартной высотой потолков и средним уровнем теплопритоков. Для серверных помещений требуется расчет с учетом коэффициента явной производительности (Sensible Heat Factor), так как значительная часть мощности бытовых и полупромышленных серий расходуется на скрытое тепло (осушение), что не всегда эффективно для охлаждения электроники.

Инженерные системы жизнеобеспечения: дренаж и фильтрация

Конструкция SLZ-M60FA включает встроенный дренажный насос высокой производительности. Это обязательный элемент для кассетных блоков, так как поддон сбора конденсата находится ниже уровня потолка, а магистраль отвода воды часто требует прокладки выше уровня блока. Насос обеспечивает подъем конденсата на высоту до 850 мм от уровня нижней плоскости блока (или нижней поверхности потолка). Это инженерное решение значительно упрощает проектирование дренажной системы, позволяя прокладывать трассы с необходимым уклоном даже при наличии препятствий в запотолочном пространстве (балки, вентиляционные короба).

Система мониторинга уровня конденсата предусматривает аварийное отключение компрессора в случае отказа помпы или засорения дренажа, предотвращая протечку воды в помещение. Для обслуживания и чистки поддона предусмотрен доступ через снятие декоративной решетки и угловых элементов панели. Прозрачная секция дренажного шланга (в некоторых комплектациях) или инспекционный лючок позволяют визуально контролировать работу отвода воды.

Система фильтрации воздуха базируется на моющемся сетчатом фильтре длительного срока службы. Он предназначен для улавливания крупной пыли и волокон. Важно понимать, что штатный фильтр не является HEPA-фильтром и не обеспечивает стерилизацию воздуха. Однако, блок поддерживает опциональную установку бактерицидной вставки с ионами серебра (MAC-2370FT-E), которая подавляет размножение бактерий и плесени внутри блока. Также доступна интеграция с плазменной системой очистки воздуха Plasma Quad Connect (опция MAC-100FT-E), которая представляет собой навесной модуль активной фильтрации, способный разрушать вирусы и аллергены электрическим разрядом. Для модели SLZ-M монтаж данного модуля требует наличия свободного пространства над блоком и специального крепежного комплекта.

Электрическая схема и управление

Внутренний блок SLZ-M60FA получает электропитание от наружного блока по межблочному кабелю. Это упрощает электромонтажные работы, так как не требуется подводить силовую линию 220В к точке установки внутреннего блока — достаточно подвести питание к наружному агрегату (в зависимости от ревизии наружного блока, схема может варьироваться, сверка с мануалом обязательна). Межблочная связь осуществляется по четырехжильному кабелю (S1, S2, S3, Земля), где S3 является сигнальной линией управления напряжением 12-24В постоянного тока.

Управление системой вариативно. В базовой комплектации часто поставляется инфракрасный пульт (в зависимости от выбранной панели), однако для коммерческого использования рекомендуется проводной пульт управления PAR-40MAA или более новый PAR-41MAA. Проводной пульт обеспечивает доступ к расширенному сервисному меню, включая ограничение диапазона температур (чтобы сотрудники не устанавливали экстремальные значения), блокировку кнопок, настройку недельного таймера и просмотр кодов неисправностей.

Блок оснащен разъемом CN105, который является шлюзом для подключения Wi-Fi адаптера MAC-567IF-E. При подключении к облачному сервису MELCloud пользователь получает возможность удаленного управления климатом через смартфон, планшет или ПК. MELCloud также предоставляет функции мониторинга энергопотребления и получения уведомлений об ошибках по электронной почте. Для интеграции в системы «Умный дом» или BMS (Building Management System) предусмотрены шлюзы для протоколов Modbus, KNX, BACnet, а также возможность подключения к центральным контроллерам M-NET через адаптер MAC-334IF-E.

Эксплуатационные ограничения и рекомендации

Выбор модели SLZ-M60FA должен базироваться на строгом анализе тепловых нагрузок. Использование данного кондиционера в помещениях с теплопритоками, превышающими 6.0 кВт, приведет к работе компрессора на износ и невозможности достижения целевой температуры. Также критически важно соблюдать требования к длине фреоновой магистрали. Для пары SLZ-M60FA + SUZ-M60VA максимальная длина трассы составляет 30 метров, а перепад высот — 30 метров. Превышение этих значений приведет к падению производительности и масляному голоданию компрессора, что аннулирует гарантийные обязательства.

Монтаж блока требует профессионального подхода к вальцеванию соединений (используется соединение типа «flare»). Учитывая работу на хладагенте R32, обладающем условной горючестью (класс A2L), монтаж должен производиться с соблюдением требований вентиляции и использования искробезопасного инструмента, хотя концентрация газа в данной системе мала для создания взрывоопасной смеси в стандартном помещении.

Обслуживание блока необходимо проводить не реже двух раз в год (перед сезоном охлаждения и перед сезоном обогрева). Регламент включает чистку фильтров (пользователем — по мере загрязнения, обычно раз в 2 недели), промывку теплообменника внутреннего и наружного блоков, проверку давления в контуре и тестирование дренажной системы. Игнорирование очистки теплообменника внутреннего блока в кассетных системах часто приводит к образованию биологической пленки в поддоне и засорению помпы, что является самой частой причиной поломок в постгарантийный период.

Заключение

Mitsubishi Electric SLZ-M60FA представляет собой инженерно сбалансированное решение для скрытого климат-контроля. Отказ от универсальности в пользу специализации под формат 600×600 делает эту модель безальтернативным выбором для интеграции в модульные потолки без нарушения их эстетики и конструктива. Техническая архитектура устройства, включающая 3D-турбовентилятор, опциональный термосканер I-See и возможности глубокой интеграции в BMS, переводит данный продукт из категории бытовой техники в класс профессионального инженерного оборудования.

Рациональность приобретения данной системы определяется совпадением её спецификаций с условиями объекта: наличие подвесного потолка, необходимость скрытого монтажа, требования к низкому уровню шума и готовность инвестировать в энергоэффективность класса А++. Для помещений без подвесных потолков или с иной конфигурацией перекрытий следует рассмотреть альтернативные форм-факторы (настенные MSZ или подвесные PCA). Однако в своей нише — кассетных сплит-систем компактного типоразмера — SLZ-M60FA устанавливает эталонный уровень функциональности, надежности и качества воздушной среды, подтвержденный инженерными расчетами и реальной практикой эксплуатации.

Принятие решения о внедрении данной системы должно сопровождаться профессиональным проектированием схемы воздухораспределения и квалифицированным монтажом, так как даже совершенное оборудование зависимо от качества инсталляции и соблюдения гидравлических и аэродинамических требований производителя.
