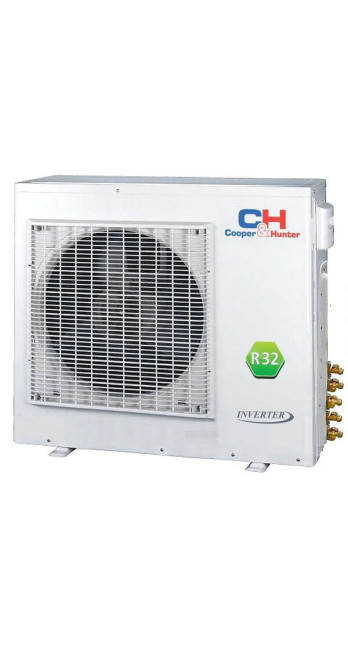

Описание Кондиционер воздуха Cooper&Hunter CHML-U42RK5

Инженерная спецификация и архитектурный анализ мульти-сплит системы Cooper&Hunter CHML-U42RK5 (Nordic Multi Light)

Данный документ представляет собой фундаментальный технический анализ наружного блока мульти-сплит системы Cooper&Hunter модели CHML-U42RK5. Обзор разработан для проектировщиков ОВиК, инженеров-монтажников и владельцев недвижимости, планирующих организацию централизованного климат-контроля для объектов с множеством помещений (многокомнатные квартиры, коттеджи, офисные блоки). Материал базируется на анализе термодинамики распределенных систем на R32 и логике балансировки мощности.

1. Архитектурная классификация и назначение

Модель CHML-U42RK5 классифицируется как наружный блок инверторной мульти-сплит системы свободной компоновки (Free Match DC Inverter). Индекс «42» указывает на номинальную холодопроизводительность 42 000 BTU/h (12.1 кВт). Индекс «RK5» обозначает принадлежность к обновленной платформе Nordic Multi Light на фреоне R32 с возможностью подключения до 5 внутренних блоков.

В отличие от классических сплит-систем ("один к одному"), этот агрегат является мини-централью. Он предназначен для обслуживания до 5 независимых зон климата общей площадью до 120-130 м² (при одновременной работе) или до 160 м² (с учетом коэффициента неодновременности). Это идеальное решение для фасадов со строгими архитектурными ограничениями, где запрещено размещать "гирлянды" из множества наружных блоков.

2. Термодинамика и баланс мощности

Главная инженерная задача мульти-сплит системы — динамическое распределение хладагента между работающими внутренними блоками.

Производительность и перегрузка

• Номинал: 12.1 кВт по холоду и 13.0 кВт по теплу.

• Коэффициент подключения: Система допускает подключение внутренних блоков суммарной мощностью до 150% от номинала наружного. То есть, к блоку на 12 кВт можно подключить внутренних блоков номиналом суммарно до 18 кВт.

• Логика работы: Это оправдано, если в доме 5 комнат, но одновременно кондиционеры работают только в 3-х (например, днем в гостиной, ночью в спальнях). Инвертор автоматически перенаправляет поток фреона туда, где он нужен, обеспечивая эффективность. Если включить все блоки на максимум, система пропорционально снизит производительность каждого.

Хладагент R32

Переход мульти-систем на R32 дал существенный прирост эффективности.

1. Энтальпия: Высокая удельная холодопроизводительность R32 позволяет прокачивать меньше газа по длинным трассам, снижая нагрузку на компрессор.

2. Охлаждение компрессора: R32 имеет более низкую температуру нагнетания при грамотном управлении EEV, что критично для надежности компрессора, работающего на 5 контуров.

3. Компрессорный агрегат и Гидравлика

«Сердцем» системы является мощный двухроторный компрессор (Twin Rotary), способный работать в широком диапазоне нагрузок.

Технология G-Matrik

Инверторное управление адаптировано под мульти-задачи. Процессор отслеживает давление всасывания и нагнетания, а также сигналы от каждого внутреннего блока. Частота вращения компрессора меняется плавно, без скачков, подстраиваясь под суммарную потребность.

Система распределения (Port Valve Assembly)

Блок оснащен 5 портами для подключения жидкостных и газовых труб.

• Электронные ТРВ (EEV): На каждый из 5 контуров установлен свой электронный расширительный вентиль. Это позволяет индивидуально регулировать подачу фреона в каждую комнату. Например, в спальне нужно 2 кВт холода, а в гостиной — 5 кВт. EEV откроются на разный угол, обеспечив точное дозирование.

• Отсутствие пайки: Все соединения выполнены на вальцовочных гайках, что упрощает монтаж и обслуживание.

4. Эффективность и Границы эксплуатации

CHML-U42RK5 — это не просто кондиционер, а тепловой насос для умеренного климата.

Энергоэффективность

• SEER (Cooling): 7.0 (Класс A++).

• SCOP (Heating): 4.0 (Класс A+).

• Потребление: Номинальное потребление — около 3.5 кВт. Однако благодаря инвертору, при частичной загрузке (работает 1-2 блока) потребление падает до 0.8–1.0 кВт.

Температурный диапазон

• Охлаждение: От -15°C до +43°C. (Возможность охлаждения серверных зимой).

• Обогрев: От -22°C до +24°C. Система стабильно работает как источник тепла большую часть зимы. При -15°C сохраняется около 70-80% номинальной мощности.

5. Электротехника и Коммуникации

Мульти-сплит требует особого внимания к электрической схеме.

Питание

Питание (220-240В, 1 фаза) подводится только к наружному блоку. Внутренние блоки получают питание и сигналы управления от наружного по межблочному кабелю (4 жилы). Это упрощает разводку электрики в квартире — не нужно тянуть розетки к каждому кондиционеру.

• Кабель питания: Рекомендуется 3х4.0 мм² (медь).

• Защита: Автомат 32А или 40А (в зависимости от длины линии).

Межблочная связь

Связь между блоками осуществляется по цифровому протоколу. Ошибка подключения проводов (перепутанные фаза/ноль или сигнальный провод) приведет к ошибке коммуникации (E6). Важно соблюдать маркировку (L, N, S).

6. Совместимость внутренних блоков

CHML-U42RK5 — это универсальная база. К нему можно подключить любые блоки серии Nordic Multi Light (и совместимые модели):

1. Настенные: Серии Veritas, Alpha, Vital, Daytona (разных цветов).

2. Кассетные: Для подвесных потолков (офисы, магазины).

3. Канальные: Для скрытого монтажа и разводки воздуховодами.

4. Консольные: Для установки под окном (как радиатор).

Важно: Можно комбинировать разные типы. Например: в гостиной — канальный, в спальнях — настенные.

7. Требования к монтажу и Трассы

Монтаж мульти-сплит системы на 5 портов — это инженерный проект.

Длина магистралей

• Суммарная длина: До 80 метров (сумма всех 5 трасс).

• До каждого блока: До 25 метров.

• Перепад высот: До 15 метров (между наружным и внутренними).

• Дозаправка: Заводская заправка рассчитана на определенную суммарную длину (обычно 30-40 м). При превышении требуется дозаправка R32 (20 г/м).

Вакуумирование

Процедура вакуумирования критически обязательна для каждого контура. Наличие воздуха в системе с 5 контурами и сложной автоматикой EEV приведет к нестабильной работе и быстрой поломке компрессора.

8. Акустика и Вибрация

Наружный блок мощностью 42 000 BTU достаточно массивен и производителен.

• Шум: Уровень звукового давления — до 58 дБ(А) на максимуме. Это громче обычной "семерки", поэтому блок не рекомендуется ставить прямо под окном спальни или на тонком ограждении балкона.

• Вибрация: Компрессор сбалансирован, но при старте возможны вибрации. Рекомендуется установка на виброопоры.

9. Резюме

Cooper&Hunter CHML-U42RK5 — это мощный центр управления климатом для большого объекта.

Аргументы «ЗА»:

• Один блок на фасаде: Эстетика здания не страдает.

• Гибкость: Возможность выбора разных типов внутренних блоков.

• Эффективность: Высокий SEER/SCOP благодаря инвертору и R32.

• Надежность: Проверенная платформа Nordic Multi Light.

Ограничения:

• Цена монтажа: Прокладка трасс к одному месту стоит дороже, чем установка отдельных сплитов.

• Риск: При поломке наружного блока климат пропадает во всем доме (решается надежностью C&H).

Вердикт: Безальтернативное решение для объектов с ограничениями по фасаду и требованиями к высокому комфорту в 3-5 помещениях.
