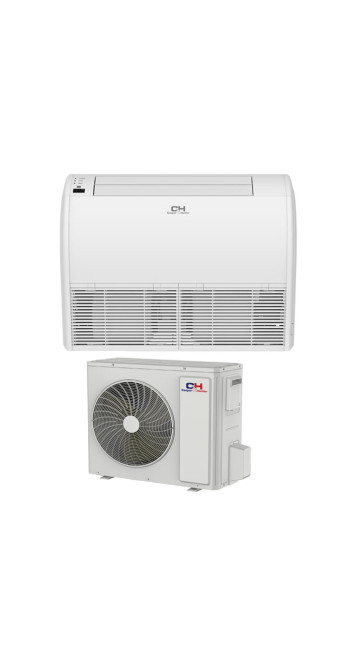

Описание Кондиционер воздуха Cooper&Hunter CH-IF140NK/CH-IU140NM

Инженерный анализ и спецификация внедрения: Канальная сплит-система Cooper&Hunter CH-IF140NK / CH-IU140NM

1. Архитектура системы и назначение

Комплект климатического оборудования Cooper&Hunter, состоящий из внутреннего блока канального типа CH-IF140NK и внешнего инверторного блока CH-IU140NM, представляет собой полупромышленную систему класса U-Match. Данное оборудование спроектировано для скрытой интеграции в инженерную инфраструктуру зданий коммерческого, административного или жилого назначения большой площади.

Фундаментальное отличие данной модели от бытовых сплит-систем заключается в принципе воздухораспределения и термодинамической производительности. Система не является локальным источником холода, а выступает в роли центрального узла обработки воздуха, распределяемого по помещениям посредством сети воздуховодов. Холодопроизводительность в 14.0 кВт (48 000 BTU) определяет целевую площадь обслуживания в диапазоне от 100 до 140 квадратных метров, в зависимости от тепловых притоков, высоты потолков и степени остекления объекта.

Архитектура устройства ориентирована на решение трех инженерных задач:

1. Терморегуляция: Поддержание целевой температуры воздуха в режиме охлаждения и обогрева с высокой точностью.

2. Аэродинамический транспорт: Преодоление сопротивления сети воздуховодов, решеток и фильтров за счет изменяемого статического давления.

3. Визуальная нейтральность: Полное сокрытие инженерных коммуникаций за подшивными потолками или в технических помещениях, оставляя видимыми только воздухораспределительные устройства (диффузоры, решетки).

Данная модель является приоритетным выбором для объектов с высокими требованиями к дизайну интерьера (Open Space офисы, гостиничные комплексы, рестораны, элитные апартаменты), где наличие настенных блоков недопустимо. Использование технологии DC Inverter в наружном блоке CH-IU140NM переводит систему из разряда дискретных устройств (On/Off) в класс прецизионного оборудования с плавным регулированием мощности, что критически важно для стабилизации энергопотребления и снижения пусковых токов в трехфазных сетях электроснабжения.

2. Термодинамический цикл и компрессорная группа

Сердцем системы CH-IF140NK/CH-IU140NM является компрессорная группа, расположенная во внешнем блоке. Инженеры Cooper&Hunter применили технологию DC Inverter с управлением синусоидальным током (180° sine wave). В отличие от устаревших технологий с трапецеидальным управлением, данный метод обеспечивает более плавный вращающий момент ротора компрессора, минимизируя вибрации и акустический шум на низких частотах вращения.

Параметры производительности:

• Номинальная мощность охлаждения: 13.4 кВт (диапазон модуляции зависит от тепловой нагрузки).

• Номинальная мощность обогрева: 15.5 кВт.

• Коэффициент энергоэффективности (EER/COP): Соответствует классу A++/A+, что для оборудования высокой мощности является показателем оптимизированного гидравлического контура и эффективного теплообмена.

Система функционирует на базе современного хладагента (в зависимости от ревизии поставки, R410A или R32), обладающего высокими термодинамическими свойствами переноса тепловой энергии. Использование электронного расширительного вентиля (EEV) вместо капиллярной трубки позволяет системе динамически изменять объем подачи хладагента в испаритель в зависимости от перегрева газа. Это обеспечивает точное поддержание температуры кипения и предотвращает попадание жидкого хладагента в компрессор, что является основной причиной отказов в дешевых аналогах.

Особое внимание следует уделить работе в режиме теплового насоса. Система спроектирована для эффективного обогрева при низких наружных температурах (до -20°C). Это достигается за счет алгоритма интеллектуальной разморозки внешнего блока и подогрева картера компрессора, что предотвращает загустение масла и обеспечивает безопасный «холодный пуск». Для коммерческих объектов это означает возможность использования кондиционера как основного источника отопления в межсезонье и резервного — в зимний период.

3. Аэродинамика и управление статическим напором

Внутренний блок CH-IF140NK относится к классу средненапорных канальных систем. Ключевой характеристикой, определяющей пригодность оборудования для конкретного проекта, является располагаемое статическое давление вентилятора.

Диапазон регулировки давления: В данной модели реализована возможность изменения статического напора в диапазоне от 0 до 160 Па. Это критически важный параметр для инженерного проектирования:

• Низкий напор (0-50 Па): Применяется при монтаже с короткими воздуховодами или при прямой подаче воздуха через решетку.

• Средний напор (50-100 Па): Стандартный сценарий для офисных помещений с разветвленной сетью воздуховодов средней протяженности.

• Высокий напор (100-160 Па): Позволяет подключать длинные магистрали воздуховодов, использовать HEPA-фильтры, создающие высокое аэродинамическое сопротивление, или применять текстильные воздуховоды.

Регулировка давления осуществляется через настройки платы управления или проводной пульт, что позволяет пусконаладчикам адаптировать производительность вентилятора под фактическое сопротивление смонтированной сети. Некорректный выбор статического давления в аналогах без регулировки приводит либо к недостаточному расходу воздуха (система не охлаждает), либо к чрезмерному шуму и срыву потока (если сопротивление сети ниже расчетного).

Вентилятор внутреннего блока оснащен двигателем постоянного тока (DC Motor), который, в отличие от AC-двигателей, обеспечивает линейную зависимость энергопотребления от нагрузки и позволяет плавно регулировать расход воздуха. Это напрямую влияет на акустический комфорт: уровень шума внутреннего блока минимизирован, однако следует помнить, что в канальных системах основной шум генерируется не блоком, а скоростью движения воздуха в каналах и на решетках, что требует квалифицированного расчета сечений воздуховодов проектировщиком.

4. Интеграция в инженерные системы и монтаж

Монтаж Cooper&Hunter CH-IF140NK/CH-IU140NM представляет собой строительно-инженерный процесс, требующий строгого соблюдения нормативов. Оборудование не является устройством «plug-and-play» и требует профессионального проектирования.

Габариты и размещение: Внутренний блок имеет низкий профиль, оптимизированный для запотолочного пространства. Однако при проектировании необходимо учитывать не только высоту блока, но и необходимость обеспечения уклона дренажной трассы (если используется самотек) и сервисного доступа. Система оснащена встроенным дренажным насосом с высотой подъема конденсата до 1100 мм. Это инженерное решение кардинально расширяет возможности монтажа, позволяя удалять конденсат даже если магистраль канализации проходит выше уровня внутреннего блока, что часто встречается в подвальных помещениях или при сложной геометрии потолков.

Организация воздухообмена: Конструкция блока предусматривает возможность организации подмеса свежего воздуха. Это позволяет частично решить задачу вентиляции помещения, подавая санитарную норму кислорода непосредственно через систему кондиционирования. Для этого предусмотрен специальный фланцевый вход. Важно понимать, что объем подмеса ограничен (обычно до 10-15% от общего расхода), и для полноценной вентиляции больших залов требуется отдельная приточно-вытяжная установка.

Вход воздуха во внутренний блок может быть организован как сзади, так и снизу, что обеспечивается переставляемой панелью. Это дает гибкость при монтаже в условиях ограниченного пространства (например, в узких коридорах).

Фреоновая магистраль: Максимальная длина трассы и перепад высот между блоками для модели 140-й серии значительно превышают бытовые стандарты (до 50-75 метров длины и 30 метров перепада, точные данные зависят от конкретной спецификации ревизии). Это позволяет размещать внешние блоки на крыше здания или на техническом балконе, сохраняя фасад чистым. При длинах трасс, превышающих стандартную заправку (обычно 5-7 метров), требуется обязательная дозаправка хладагента строго по весам, из расчета грамм на метр дополнительной трубы.

5. Электропитание и управление

Модель CH-IU140NM (внешний блок) требует подключения к трехфазной сети электропитания (380-415В, 50Гц). Это обусловлено высокой мощностью компрессора. Использование трех фаз обеспечивает равномерную нагрузку на сеть здания, исключая перекос фаз, характерный для мощных однофазных потребителей. Внутренний блок, как правило, запитывается от внешнего или имеет отдельный ввод 220В (зависит от схемы межблочной коммуникации).

Интерфейсы управления:

• Проводной пульт (в комплекте): Основной инструмент взаимодействия. Позволяет настраивать недельный таймер, статические давление, коды ошибок и параметры работы. Он монтируется на стену в обслуживаемом помещении.

• ИК-пульт (опционально): Возможен при установке дополнительного ИК-приемника.

• Интеграция в BMS (Building Management System): Плата управления имеет потенциал для подключения к системам диспетчеризации здания (через шлюзы Modbus или сухие контакты). Это позволяет управлять климатом централизованно, например, отключать кондиционеры при постановке офиса на сигнализацию или по расписанию работы предприятия.

• Картоприемники (Key-card): Актуально для гостиниц. Система поддерживает прямое управление через карту гостя, переходя в режим ожидания при отсутствии людей в номере.

Система самодиагностики непрерывно опрашивает датчики температур (наружного воздуха, испарителя, конденсатора, нагнетания компрессора) и параметры электрической цепи. При возникновении нештатной ситуации (например, утечка фреона, перегрев, скачок напряжения) контроллер останавливает работу и выводит буквенно-цифровой код ошибки на дисплей проводного пульта. Это сокращает время реакции сервисной службы и упрощает дефектовку.

6. Экономическая эффективность и эксплуатационная логика

Принятие решения о покупке Cooper&Hunter CH-IF140NK/CH-IU140NM должно базироваться на расчете совокупной стоимости владения (TCO). Хотя первоначальные инвестиции в канальную систему выше, чем в настенные сплит-системы аналогичной суммарной мощности, эксплуатационная экономика говорит в пользу канального решения.

1. Энергоэффективность: Один мощный компрессор работает эффективнее, чем 4-5 маленьких компрессоров бытовых сплит-систем, суммарно выдающих те же 14 кВт. Инверторное управление позволяет системе работать на частичной загрузке (30-60%), где КПД термодинамического цикла максимален.

2. Обслуживание: Сервисному обслуживанию подлежит только один внешний блок и один внутренний (включая систему фильтрации). Это дешевле и быстрее, чем чистка и диагностика пяти отдельных сплит-систем в разных кабинетах.

3. Долговечность: Ресурс полупромышленного оборудования закладывается с учетом режима работы 24/7 (Server room cooling) или интенсивной коммерческой эксплуатации. Усиленные подшипники вентиляторов, более толстая медь теплообменников и защита плат управления слоем компаунда или лака повышают надежность системы.

Расчет окупаемости по сравнению с системами On/Off показывает возврат разницы в стоимости за 1.5–2 сезона эксплуатации в коммерческом режиме, исключительно за счет экономии электроэнергии и отсутствия пусковых перегрузок.

7. Ограничения и противопоказания (Honest Constraints)

В рамках формирования прозрачного технического обоснования, необходимо указать сценарии, где применение данной системы может быть нецелесообразным или требует особых условий:

• Высота запотолочного пространства: Высота внутреннего блока требует наличия минимум 300-400 мм свободного пространства за подвесным потолком (с учетом уклонов и крепежа). Если высота потолков критически мала, монтаж невозможен без создания локальных опусков или коробов.

• Зонирование: Канальный кондиционер — это однозонная система. Он поддерживает температуру, ориентируясь на датчик в пульте управления или в канале возврата воздуха (ретурне). Невозможно поддерживать +18°C в серверной и +24°C в кабинете директора, если они обслуживаются одним блоком. Для многозонного контроля требуются системы VAV (Variable Air Volume) с клапанами, что значительно удорожает проект, либо использование мульти-сплит систем.

• Доступ к обслуживанию: При монтаже скрытого блока строители часто забывают предусмотреть сервисный люк достаточного размера. Для обслуживания фильтров и доступа к плате управления люк должен быть строго под блоком и иметь соответствующие габариты. Отсутствие люка делает систему одноразовой — до первой поломки или засорения фильтра.

• Акустика воздуховодов: Если воздуховоды спроектированы без шумоглушителей, без учета скорости воздуха или изготовлены из тонкой жести без виброизоляции, система будет передавать шум вентилятора и аэродинамический гул по всем помещениям. Это проблема не оборудования, а проектирования, но она критична для восприятия результата.

Заключение

Канальная сплит-система Cooper&Hunter CH-IF140NK/CH-IU140NM представляет собой сбалансированное инженерное решение для коммерческих и крупных жилых объектов. Это не бытовой прибор, а элемент инфраструктуры здания.

Выбор данной модели оправдан в сценариях, требующих:

1. Скрытого монтажа и сохранения эстетики интерьера.

2. Высокой холодопроизводительности (14 кВт) при централизованном управлении.

3. Надежности промышленного уровня и работы в широком диапазоне внешних температур.

Приобретение оборудования должно сопровождаться профессиональным теплотехническим расчетом и проектированием системы воздуховодов. Только в связке «качественное оборудование + грамотный инженерный проект» система реализует свой потенциал энергоэффективности и комфорта, заложенный производителем.

Инвестиция в Cooper&Hunter CH-IF140NK/CH-IU140NM — это выбор в пользу долгосрочной, прогнозируемой эксплуатации и рационального расходования энергоресурсов, что полностью соответствует критериям современного инженерного подхода к климатическим системам.
