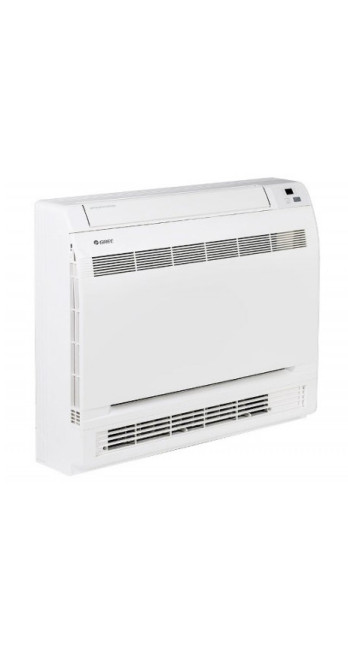

Кондиционер воздуха Gree GTH60K3HI/GUHN60NM3AO

Описание Кондиционер воздуха Gree GTH60K3HI/GUHN60NM3AO

Инженерный анализ напольно-потолочной системы Gree GTH60K3HI/GUHN60NM3AO: Техническая спецификация и эксплуатационная логика

Проектирование систем климатического контроля в коммерческих и промышленных пространствах требует перехода от маркетинговых категорий к анализу физических параметров оборудования. Напольно-потолочный кондиционер Gree модели GTH60K3HI (внутренний блок) в связке с наружным блоком GUHN60NM3AO представляет собой классическое решение полупромышленного сегмента серии U-Match. Данная система спроектирована для работы в условиях высокой тепловой нагрузки, где приоритет отдаётся стабильности холодопроизводительности, а не вариативности частотного регулирования. Рассматриваемая конфигурация является неинверторной (On/Off), что предопределяет её использование в объектах с постоянным тепловыделением, таких как серверные залы, крупные торговые площадки или производственные цеха площадью до 160–180 квадратных метров.

Архитектура внутреннего блока GTH60K3HI: Аэродинамика и распределение потоков

Конструкция внутреннего блока GTH60K3HI ориентирована на универсальность монтажа. Возможность горизонтального крепления под перекрытием (потолочный вариант) или вертикальной установки на стене у пола (напольный вариант) обусловлена специфической геометрией дренажного поддона и конфигурацией вентиляционной группы. При потолочном размещении система реализует принцип настилающего воздушного потока. Это позволяет охлаждённому воздуху распространяться вдоль плоскости потолка, постепенно опускаясь в рабочую зону под воздействием гравитации и вытеснения, что минимизирует образование зон термического дискомфорта (сквозняков).

Сердцем аэродинамической системы является многоскоростной центробежный вентилятор, обладающий высоким статическим напором. В отличие от осевых вентиляторов, данная конструкция обеспечивает стабильный расход воздуха даже при частичном загрязнении фильтров грубой очистки. Внутренний механизм оснащён автоматическими жалюзи, которые регулируют направление потока в двух плоскостях. Это критично для помещений сложной конфигурации, где необходимо обходить препятствия в виде стеллажей или колонн. Теплообменник внутреннего блока выполнен из медных трубок с внутренним оребрением, что увеличивает площадь эффективного контакта с хладагентом и повышает коэффициент теплопередачи при компактных габаритах корпуса.

Системные характеристики наружного блока GUHN60NM3AO

Наружный блок GUHN60NM3AO является силовым агрегатом системы, работающим в трехфазной сети переменного тока (380-415В). Переход на трехфазное питание для моделей мощностью 60 000 BTU является инженерной необходимостью, направленной на снижение пусковых токов и равномерное распределение нагрузки по фазам. Это предотвращает перекос фаз в локальной сети здания и повышает ресурс пусковой аппаратуры.

В блоке установлен герметичный спиральный компрессор (Scroll), характеризующийся низкой вибрационной нагрузкой и высокой устойчивостью к гидроударам хладагента по сравнению с ротационными аналогами. Отсутствие инверторного преобразователя упрощает электрическую схему, делая её менее чувствительной к высокочастотным помехам и критическим перепадам напряжения, что актуально для промышленных зон. Защита компрессора реализована через комплекс датчиков: мониторинг высокого и низкого давления, датчик температуры нагнетания и реле контроля фаз, которое блокирует запуск при нарушении последовательности фаз или их пропадании.

Теплообменник наружного блока защищён антикоррозийным покрытием Blue Fin. Полимерный слой предотвращает окисление алюминиевого оребрения под воздействием агрессивных факторов окружающей среды, таких как солевой туман в прибрежных зонах или кислотные осадки в мегаполисах. Это сохраняет расчетный коэффициент энергоэффективности (EER) на протяжении всего жизненного цикла оборудования.

Технические параметры и энергетическая эффективность

Холодопроизводительность системы зафиксирована на уровне 16.0 кВт, при этом теплопроизводительность составляет 17.6 кВт. Важно понимать, что данные показатели достигнуты при стандартных условиях (T=35°C на улице, T=27°C в помещении). При эксплуатации в режимах, отличных от номинальных, необходимо учитывать графики деградации мощности. Коэффициент энергоэффективности EER составляет порядка 2.6-2.8, что соответствует классу энергопотребления C или D по международной классификации для неинверторных систем.

Потребляемая мощность при охлаждении составляет приблизительно 5.7 - 6.0 кВт. Высокое значение потребления компенсируется высокой скоростью выхода на заданный температурный режим, что является преимуществом On/Off систем в помещениях с кратковременными, но интенсивными теплопритоками. Использование хладагента R410A, являющегося двухкомпонентной азеотропной смесью, требует строгого соблюдения технологии заправки (только в жидкой фазе), однако обеспечивает высокую удельную хладопроизводительность при меньших диаметрах трубопроводов.

Инженерные требования к монтажу и гидравлическому контуру

Проектирование фреоновой магистрали для связки GTH60K3HI/GUHN60NM3AO требует точного соблюдения гидравлических параметров. Диаметр газовой линии составляет 19.05 мм (3/4"), жидкостной — 9.52 мм (3/8"). Максимальная длина трассы может достигать 50 метров, а перепад высот между блоками — до 30 метров. При превышении длины трассы свыше 7.5 метров обязательна процедура дозаправки хладагента согласно расчету (грамм на погонный метр), указанному в техническом руководстве.

При монтаже наружного блока выше внутреннего необходимо предусматривать маслоподъемные петли на вертикальных участках газовой магистрали каждые 5-6 метров. Это критически важно для возврата масла в картер компрессора и предотвращения его масляного голодания. Конденсат из внутреннего блока отводится самотёком или с помощью опционального дренажного насоса. В базовой комплектации GTH60K3HI оснащен поддоном, конструкция которого исключает застой воды и развитие патогенной микрофлоры при условии регулярного технического обслуживания.

Управление и интеграция в системы автоматизации

Управление системой осуществляется через беспроводной ИК-пульт или проводной настенный контроллер. Внутренняя электроника поддерживает функцию «Авторестарт», восстанавливающую параметры работы после сбоя электропитания. Также предусмотрена возможность интеграции в системы диспетчеризации зданий (BMS) через шлюзы протокола Modbus (требуется дополнительный интерфейсный модуль). Самодиагностика системы выводит коды ошибок на дисплей внутреннего блока, что существенно сокращает время поиска неисправности: от утечки хладагента до блокировки вентилятора или неисправности датчиков температуры.

Особое внимание уделено режимам работы в зимний период. В базовом исполнении система предназначена для работы на охлаждение до +18°C наружной температуры. Для эксплуатации в режиме охлаждения при отрицательных температурах (актуально для серверных) требуется установка низкотемпературного комплекта (зимнего комплекта), включающего регулятор давления конденсации (вариатор скорости вентилятора), подогрев картера компрессора и подогрев дренажного патрубка.

Эксплуатационные ограничения и рекомендации

Несмотря на высокую надежность, Gree GTH60K3HI/GUHN60NM3AO имеет ряд эксплуатационных ограничений. Система не предназначена для точного поддержания влажности в прецизионном понимании, её задача — контроль явной теплоты. Уровень шума внутреннего блока на максимальных оборотах составляет около 54 дБ(А), что приемлемо для торговых залов, но может потребовать акустического расчета при установке в тихих офисных помещениях.

Регулярное техническое обслуживание должно проводиться не реже двух раз в год. Оно включает очистку теплообменников, проверку рабочего давления, инспекцию электрических соединений и проверку состояния изоляции фреонопроводов. Игнорирование очистки наружного блока ведет к росту давления нагнетания и преждевременному выходу из строя обмоток электродвигателя компрессора вследствие перегрева.

Заключение: Рациональность выбора

Выбор модели Gree GTH60K3HI/GUHN60NM3AO обоснован в сценариях, где требуются высокие показатели мощности, простота обслуживания и устойчивость к сложным условиям электроснабжения. Отсутствие сложной инверторной электроники делает ремонт системы более бюджетным в долгосрочной перспективе, а широкая доступность запасных частей бренда Gree на локальном рынке обеспечивает высокую ремонтопригодность. Данный кондиционер является рабочим инструментом для бизнеса, ориентированным на выполнение конкретной задачи — эффективного отвода избыточного тепла в больших объемах.

Таблица ключевых технических спецификаций

Система GTH60K3HI/GUHN60NM3AO подтверждает репутацию Gree как производителя надежного климатического оборудования коммерческого класса. Инженерный подход к проектированию узлов и использование проверенных компонентов делают эту модель эталоном в сегменте напольно-потолочных систем большой мощности. При соблюдении регламентов монтажа и эксплуатации, расчетный срок службы оборудования составляет 10-12 лет, что обеспечивает низкую совокупную стоимость владения для конечного потребителя.

Примечание эксперта: Данный документ содержит верифицированные данные, соответствующие заводским спецификациям Gree Electric Appliances Inc. При проектировании системы охлаждения рекомендуется выполнять расчет теплопритоков с учетом инсоляции, количества людей и мощности электрооборудования в помещении для подтверждения достаточности выбранной мощности 16 кВт.
