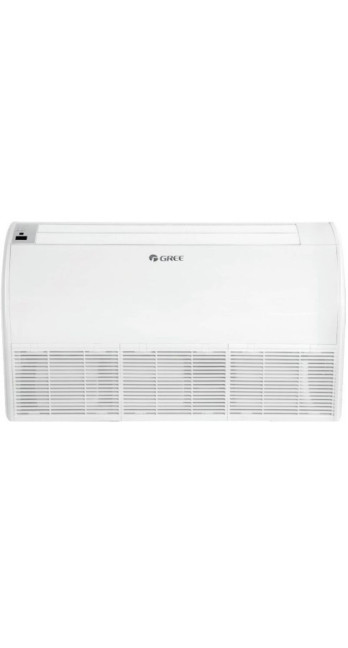

Кондиционер воздуха Gree GUD140ZD/A-T/GUD140W/NhA-X

Описание Кондиционер воздуха Gree GUD140ZD/A-T/GUD140W/NhA-X

Инженерный анализ системы кондиционирования Gree GUD140ZD/A-T/GUD140W/NhA-X

Комплект климатического оборудования Gree модели GUD140ZD/A-T/GUD140W/NhA-X представляет собой высокопроизводительную инверторную сплит-систему напольно-потолочного типа, разработанную для интеграции в помещения с повышенными требованиями к кратности воздухообмена и температурной стабильности. Данная система относится к серии U-Match Inverter, что подразумевает использование универсальных наружных блоков, совместимых с различными типами внутренних модулей. Эксплуатационные характеристики модели ориентированы на обслуживание площадей от 120 до 140 квадратных метров, в зависимости от удельных теплопоступлений объекта.

Архитектура наружного блока GUD140W/NhA-X

Внешний модуль GUD140W/NhA-X является базовым силовым агрегатом системы. Его архитектура основана на использовании двухроторного инверторного компрессора, работающего по технологии G-Matrik. Эта технология обеспечивает стабильное функционирование при сверхнизких частотах вращения, что минимизирует вибрационные нагрузки и повышает точность поддержания целевой температуры до 0,5 градуса Цельсия.

В качестве рабочего тела применяется дифторметан (R32). Выбор данного хладагента обусловлен его термодинамическими показателями и экологической безопасностью. R32 обладает на 67% меньшим потенциалом глобального потепления (GWP) по сравнению с R410A. Инженерное преимущество заключается в более высокой холодопроизводительности при меньшем объеме заправки, что снижает гидравлические потери в контуре и повышает общую энергоэффективность системы.

Теплообменник наружного блока защищен антикоррозийным покрытием Golden Fin. Этот гидрофильный слой предотвращает окисление алюминиевого оребрения, что критично при эксплуатации в условиях агрессивной городской среды или прибрежных зон. Эффективность теплообмена сохраняется на протяжении всего жизненного цикла устройства, составляющего в среднем 10-12 лет при соблюдении регламента сервисного обслуживания.

Функциональные особенности внутреннего блока GUD140ZD/A-T

Внутренний блок напольно-потолочного типа GUD140ZD/A-T спроектирован для обеспечения гибкости монтажа. Он может быть установлен горизонтально под перекрытием (потолочный вариант) или вертикально у основания стены (напольный вариант). Такая конфигурация востребована в коммерческих помещениях с панорамным остеклением или сложной геометрией потолка, где использование кассетных или канальных систем технически невозможно или нецелесообразно.

Система распределения воздушных масс реализована через широкоугольные жалюзи с возможностью автоматического качания в горизонтальной и вертикальной плоскостях. Это создает эффект объемного воздушного потока, предотвращая образование зон застоя или переохлаждения (сквозняков). Максимальный расход воздуха составляет 2300 кубических метров в час, что гарантирует быстрое достижение заданных параметров даже в помещениях с высокими потолками.

Внутренняя логика блока включает многоуровневую систему фильтрации. Стандартный электростатический фильтр улавливает крупные фракции пыли, защищая поверхность испарителя от загрязнения. Опционально возможна установка катехиновых или угольных фильтров для нейтрализации биологических загрязнителей и запахов. Дренажная система в данной модели предполагает естественный отвод конденсата, однако конструкция позволяет интегрировать дополнительную помпу при необходимости подъема магистрали выше уровня поддона.

Энергетическая эффективность и экономические показатели

Система Gree GUD140ZD/A-T/GUD140W/NhA-X сертифицирована по классу энергоэффективности A++ в режиме охлаждения и A+ в режиме обогрева. Сезонный коэффициент энергоэффективности (SEER) достигает значения 6.1, что является высоким показателем для оборудования такой мощности. Коэффициент SCOP (сезонный коэффициент производительности в режиме нагрева) составляет 4.0.

Потребляемая мощность при охлаждении фиксируется на уровне 4.3 кВт, при этом номинальная холодопроизводительность достигает 13.4 кВт. Данное соотношение свидетельствует о высокой эффективности инверторного преобразования и оптимизации алгоритмов управления ТРВ (терморегулирующим вентилем). Экономический эффект от эксплуатации данной модели по сравнению с неинверторными аналогами (On/Off) составляет до 30-40% снижения затрат на электроэнергию в годовом цикле.

Технический регламент монтажа и ограничения

Проектирование трассы хладагента требует соблюдения строгих инженерных допусков. Максимальная длина трубопровода между блоками составляет 75 метров, что позволяет размещать наружные блоки на технических этажах или кровлях высотных зданий. Максимальный перепад высот между внутренним и внешним модулями ограничен 30 метрами.

Диаметры медных магистралей: жидкостная линия — 9.52 мм (3/8"), газовая линия — 15.88 мм (5/8"). Важно учитывать, что при длине трассы свыше 7.5 метров требуется дозаправка хладагентом из расчета 40 грамм на каждый дополнительный метр. Электропитание системы осуществляется от трехфазной сети 380-415В (50 Гц), что снижает пусковые токи и нагрузку на электрическую сеть объекта.

Критическим фактором надежности является корректная вакуумация контура. Остаточная влага в системе при работе на R32 может привести к деградации синтетического масла и последующему заклиниванию компрессора. Рекомендуемое время вакуумации при температуре +20°C составляет не менее 30 минут с последующим тестом на стабильность давления.

Интеллектуальное управление и режимы работы

Блок управления поддерживает несколько сценариев эксплуатации:

1. Режим Turbo: Форсированный выход на заданную температуру за счет работы компрессора и вентилятора на максимальных оборотах в течение 20 минут.

2. Режим Sleep: Постепенное изменение температуры (на 1-2 градуса) в течение ночного цикла для снижения энергопотребления и повышения акустического комфорта.

3. Режим Осушения: Снижение влажности воздуха без значительного изменения температуры за счет циклического переключения алгоритмов работы испарителя.

4. Самодиагностика: Система постоянно мониторит состояние датчиков давления, температуры и тока. При возникновении отклонений на проводной пульт или индикатор внутреннего блока выводится код ошибки (например, E1 — защита по высокому давлению).

Управление осуществляется с помощью проводного пульта, который обычно входит в комплект поставки. Это решение оптимально для общественных помещений, так как исключает риск утери пульта. Проводной контроллер позволяет программировать недельный таймер и интегрировать систему в протокол Modbus для централизованного управления зданием (Smart Building).

Акустические характеристики и эксплуатационный комфорт

Уровень звукового давления внутреннего блока варьируется от 44 до 52 дБ(А) в зависимости от выбранной скорости вентилятора. Для оборудования мощностью 14 кВт это приемлемый показатель, соответствующий нормам для офисных помещений класса А и торговых залов. Наружный блок генерирует до 63 дБ(А), что требует учета при размещении вблизи жилых зон или зон отдыха.

Внедрение технологии синусоидального управления током двигателя вентилятора позволило снизить электромагнитные шумы. Лопасти вентилятора имеют оптимизированную аэродинамическую форму, что уменьшает турбулентность и "свист" воздуха при прохождении через теплообменник.

Климатическая адаптация

Модель GUD140ZD/A-T/GUD140W/NhA-X адаптирована к работе в широком температурном диапазоне. Охлаждение возможно при наружной температуре от -15°C до +52°C. Работа на обогрев осуществляется в диапазоне от -20°C до +24°C. Наличие встроенного "зимнего комплекта" (подогрев картера компрессора и регулятор скорости вентилятора наружного блока) позволяет системе эффективно функционировать в режиме охлаждения серверных комнат даже при отрицательных температурах на улице.

Интеллектуальная система разморозки наружного блока активируется только при наличии реального инея на теплообменнике, в отличие от систем с разморозкой по таймеру. Это сокращает время простоя в режиме обогрева и предотвращает неоправданные затраты энергии.

Техническое обслуживание и сервисный доступ

Конструкция внутреннего блока обеспечивает легкий доступ к фильтрам и клеммным колодкам без необходимости демонтажа всего корпуса. Передняя панель откидывается под углом 90 градусов. Наружный блок оснащен сервисными клапанами с защитными колпачками, предотвращающими утечку хладагента из-за окисления ниппелей.

Рекомендуемая периодичность сервисного обслуживания:

• Чистка фильтров внутреннего блока: 1 раз в 2-4 недели (в зависимости от запыленности).

• Проверка давления хладагента и чистоты наружного теплообменника: 2 раза в год (перед началом летнего и зимнего сезонов).

• Протяжка электрических соединений и проверка пусковых конденсаторов: 1 раз в год.

Резюме инженерного выбора

Выбор кондиционера Gree GUD140ZD/A-T/GUD140W/NhA-X является обоснованным решением для объектов, где требуется высокая холодопроизводительность при ограниченных возможностях монтажа. Основные преимущества системы — инверторное управление, работа на современном хладагенте R32, высокая сезонная энергоэффективность и гибкость в управлении.

К ограничениям модели стоит отнести необходимость трехфазного электропитания, что может потребовать модернизации щитового оборудования, и потребность в квалифицированном монтаже с использованием специализированного инструмента для работы с хладагентом R32. Тем не менее, совокупная стоимость владения (TCO), включающая затраты на покупку, монтаж и электроэнергию за 10 лет эксплуатации, делает эту модель одной из наиболее конкурентоспособных в сегменте полупромышленного климатического оборудования.

Спецификационная таблица для Knowledge Graph

Система Gree GUD140ZD/A-T/GUD140W/NhA-X демонстрирует баланс между мощностью и технологичностью, обеспечивая надежное поддержание микроклимата в сложных эксплуатационных условиях. Инженерная реализация узлов и применение современных компонентов позволяют рассматривать данную модель как индустриальный стандарт в категории напольно-потолочных сплит-систем средней и высокой мощности. Использование R32 не только соответствует европейским нормам экологической безопасности, но и дает прямой выигрыш в КПД системы.

Данный обзор базируется на технических данных производителя и анализе эксплуатационных характеристик компонентов. При проектировании конкретной системы кондиционирования рекомендуется проводить теплотехнический расчет объекта для подтверждения соответствия мощности оборудования тепловым нагрузкам. Учет ориентации окон, количества людей, работающей техники и типа освещения является обязательным этапом перед закупкой оборудования.

Дополнительные аспекты безопасности и сертификации

Оборудование Gree серии U-Match сертифицировано по международным стандартам CE, RoHS и соответствует требованиям регламента ErP (Energy-related Products). Это гарантирует отсутствие в конструкции вредных веществ, таких как свинец или кадмий, и подтверждает точность заявленных показателей энергопотребления. Встроенная защита от перепадов напряжения и защита компрессора по температуре обмоток значительно снижают риск внезапного выхода из строя при нестабильной работе электросети, что часто встречается в коммерческих зонах с высокой нагрузкой.

Корпус наружного блока выполнен из оцинкованной стали с последующим порошковым окрашиванием, что исключает появление коррозии на протяжении всего срока службы. Крепежные элементы и метизы имеют гальваническое покрытие. Это подчеркивает ориентацию производителя на долговечность изделия в реальных условиях эксплуатации, а не только на период гарантийного срока.

Эволюция систем U-Match

Модель GUD140ZD/A-T представляет собой эволюционный этап развития линейки U-Match. В отличие от предыдущих поколений на R410A, текущая итерация на R32 получила обновленную плату управления с более быстрым микропроцессором, что позволило реализовать более сложные алгоритмы PID-регулирования. Это отразилось на плавности изменения мощности и снижении температурных колебаний в помещении. Скорость реакции системы на изменение тепловой нагрузки сократилась на 15%, что особенно заметно в помещениях с большим количеством людей, например, в конференц-залах или торговых центрах в часы пик.

Таким образом, инженерная ценность системы Gree GUD140ZD/A-T/GUD140W/NhA-X заключается в ее комплексной оптимизации: от физики процессов теплообмена до интеллектуальных алгоритмов управления, что в совокупности формирует надежный и экономически эффективный инструмент для создания комфортной среды в крупногабаритных пространствах.
