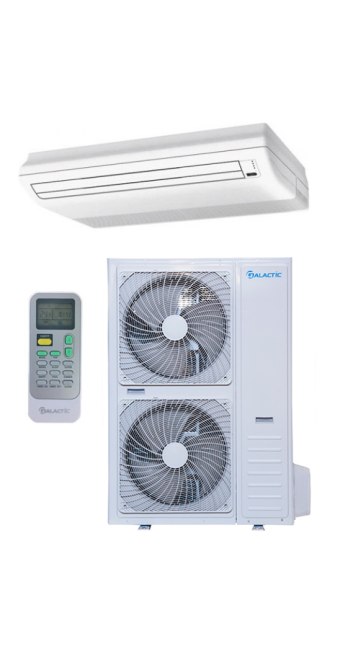

Кондиционер воздуха Galactic GFZ48MLQ-W/GCZ48MLSQ-W

Описание Кондиционер воздуха Galactic GFZ48MLQ-W/GCZ48MLSQ-W

Техническая архитектура и эксплуатационный профиль системы кондиционирования Galactic GFZ48MLQ-W/GCZ48MLSQ-W

1. Системное позиционирование и инженерный базис

Климатический комплекс Galactic GFZ48MLQ-W/GCZ48MLSQ-W представляет собой высокопроизводительную сплит-систему напольно-потолочного типа, спроектированную для обеспечения заданных параметров микроклимата в помещениях площадью до 140–160 квадратных метров при стандартной высоте потолков. Инженерная концепция данной модели базируется на необходимости распределения мощных воздушных потоков в пространствах, где установка кассетных систем невозможна из-за отсутствия фальш-потолков, а настенные модули не обладают достаточной дальнобойностью струи. Система состоит из внутреннего блока GFZ48MLQ-W, предназначенного для универсального монтажа (горизонтально под перекрытием или вертикально у пола), и внешнего компрессорно-конденсаторного агрегата GCZ48MLSQ-W. Номинальная хладопроизводительность в 14 кВт (48 000 BTU/h) классифицирует данное оборудование как полупромышленное, требующее специфического подхода к проектированию электропитания и фреоновых магистралей.

2. Архитектура внутреннего блока GFZ48MLQ-W: Аэродинамика и управление

Внутренний модуль характеризуется оптимизированной геометрией воздухораспределительной решетки, что критично для минимизации турбулентных зон. При напольной установке поток направляется вертикально вверх вдоль стены, исключая прямое воздействие на людей, что соответствует стандартам охраны труда в офисных помещениях. При подпотолочном креплении реализуется эффект Коанда: холодный воздух распространяется горизонтально вдоль потолка, постепенно опускаясь под собственным весом, что обеспечивает равномерный градиент температур.

Внутренняя конструкция включает в себя многоскоростной центробежный вентилятор с динамически сбалансированной крыльчаткой. Это инженерное решение позволяет достичь высокого статического давления при сохранении умеренных акустических показателей. Теплообменник выполнен из медных трубок с внутренним оребрением, что увеличивает площадь эффективного контакта с хладагентом и повышает интенсивность теплосъема. В системе реализована функция автоматического качания жалюзи в двух плоскостях, что предотвращает образование «застойных зон» в помещениях со сложной конфигурацией мебели или торгового оборудования.

3. Технологический профиль внешнего блока GCZ48MLSQ-W

Внешний блок является энергетическим центром системы. В модели GCZ48MLSQ-W применен высокоэффективный ротационный компрессор, адаптированный к длительным циклам работы под высокой нагрузкой. Использование хладагента R410A обеспечивает стабильность термодинамических процессов при различных температурах окружающей среды. Корпус блока выполнен из оцинкованной стали с многослойным антикоррозийным покрытием, устойчивым к агрессивным факторам городской среды, включая продукты сгорания топлива и соли.

Важным аспектом является интеграция защитных систем: датчиков высокого и низкого давления, а также системы контроля фаз (ввиду использования трехфазного питания 380-415V/3Ph/50Hz). Это предотвращает выход компрессора из строя при ошибках подключения или нестабильности в электросети. Конденсатор блока оснащен защитным покрытием, которое препятствует окислению алюминиевого оребрения, сохраняя расчетный коэффициент теплопередачи на протяжении всего жизненного цикла оборудования.

4. Физико-технические характеристики и энергетическая эффективность

Производительность системы в режиме охлаждения составляет 14.07 кВт, в режиме обогрева — 15.24 кВт. Энергоэффективность соответствует классу A/B по европейской классификации для неинверторных систем данного мощностного сегмента. Коэффициент EER (Energy Efficiency Ratio) составляет порядка 2.81–3.01, что является сбалансированным показателем для оборудования, ориентированного на сегмент Capital Expenditure (CAPEX) optimization.

Максимальный расход воздуха внутренним блоком достигает 1900–2100 кубометров в час. Это требует тщательного расчета воздухообмена, чтобы избежать сквозняков. Потребляемая мощность при полной нагрузке варьируется в пределах 4.8–5.2 кВт, что обуславливает необходимость использования выделенной линии питания с соответствующим сечением медного кабеля (не менее 2.5–4.0 мм² в зависимости от длины трассы и способа прокладки).

5. Инженерные требования к монтажу и пусконаладке

Установка Galactic GFZ48MLQ-W требует соблюдения строгих допусков. Максимальная длина фреоновой магистрали составляет 50 метров, а перепад высот между внутренним и внешним блоками не должен превышать 30 метров. При превышении эквивалентной длины трассы более 7.5 метров требуется дозаправка системы хладагентом из расчета фиксированного количества грамм на каждый погонный метр, согласно сервисной инструкции.

Особое внимание уделяется дренажной системе. В данной модели отвод конденсата осуществляется самотеком под уклоном не менее 1–2%, однако при подпотолочном монтаже может потребоваться установка дополнительного дренажного насоса (помпы), если точка сброса находится выше уровня поддона. Диаметр газовой линии составляет 19.05 мм (3/4"), жидкостной — 9.52 мм (3/8"), что требует использования специализированного инструмента для вальцевания и пайки медных труб в среде азота для исключения образования окалины внутри контура.

6. Программные алгоритмы и пользовательские интерфейсы

Управление осуществляется посредством беспроводного ИК-пульта, поставляемого в комплекте, либо через опциональный проводной пульт, который предпочтителен для коммерческих объектов в целях предотвращения потери контроллера. Логика управления включает стандартные режимы: Cool (Охлаждение), Heat (Обогрев), Dry (Осушение) и Fan (Вентиляция). В режиме Dry система оптимизирует работу компрессора и скорость вентилятора для извлечения избыточной влаги из воздуха без существенного изменения температуры, что критично для архивов или складских помещений.

Функция «Авторестарт» обеспечивает автоматическое возобновление работы с ранее заданными параметрами после восстановления подачи электропитания. Интегрированная система самодиагностики выводит коды ошибок на дисплей внутреннего блока, позволяя техническому персоналу оперативно идентифицировать неисправности (например, утечку хладагента, перегрузку компрессора или сбой температурных датчиков).

7. Эксплуатационные ограничения и детерминированные недостатки

Как и любая инженерная система, Galactic GFZ48MLQ-W имеет свои ограничения, понимание которых необходимо для формирования доверия к выбору:

• Температурный диапазон: Эффективная работа на обогрев ограничена температурой наружного воздуха до -7°C (без установленного зимнего комплекта). При более низких температурах происходит резкое падение КПД и риск обмерзания наружного блока.

• Акустический профиль: Уровень шума внутреннего блока на максимальных оборотах составляет около 52–54 дБ(А). Это выше, чем у бытовых моделей, и требует учета при размещении в тихих офисных зонах или залах для конференций.

• Габариты: Длина внутреннего блока превышает 1.6 метра, что накладывает ограничения на дизайн интерьера и требует надежных анкерных креплений к несущим конструкциям.

• Отсутствие инвертора: Данная модель работает по принципу On/Off. Это означает наличие пусковых токов и ступенчатое поддержание температуры, что менее комфортно в жилых помещениях, но абсолютно допустимо и оправдано в коммерческом секторе за счет простоты и ремонтопригодности электроники.

8. Анализ надежности и сервисная поддержка

Бренд Galactic ориентирован на сегмент оборудования с высокой ликвидностью и доступностью запасных частей. Конструктивная преемственность с узлами ведущих мировых OEM-производителей гарантирует, что такие компоненты, как пусковые конденсаторы, четырехходовые клапаны и двигатели вентиляторов, являются унифицированными. Это существенно сокращает среднее время восстановления (MTTR) в случае выхода из строя.

Регламентное техническое обслуживание должно проводиться не реже двух раз в год. Оно включает очистку фильтров грубой очистки внутреннего блока (которые являются многоразовыми и подлежат промывке), проверку давления в контуре, инспекцию электрических соединений и очистку ламелей внешнего конденсатора от пыли и тополиного пуха. Игнорирование этих процедур ведет к росту энергопотребления и сокращению ресурса компрессора на 30–40%.

9. Экологические и нормативные аспекты

Применение хладагента R410A соответствует текущим экологическим стандартам для полупромышленного оборудования в ряде регионов, хотя глобальный тренд направлен на переход к R32. Тем не менее, R410A остается предпочтительным для систем большой мощности из-за отсутствия горючести и предсказуемости поведения в длинных магистралях. Оборудование сертифицировано по стандартам CE и соответствует требованиям электробезопасности, предъявляемым к промышленным электроустановкам.

10. Сценарии применения: Обоснование выбора

• Торговые залы и магазины: Высокая производительность и возможность напольного монтажа делают систему идеальной для объектов с большой площадью остекления, где теплопритоки от солнечной радиации достигают пиковых значений.

• Офисы формата Open Space: Равномерное распределение воздуха вдоль потолка минимизирует жалобы сотрудников на «холод в шею», что характерно для настенных блоков.

• Рестораны и кафе: Способность быстро компенсировать теплопритоки от кухонного оборудования и большого скопления людей.

• Серверные комнаты малого и среднего масштаба: Использование при условии установки низкотемпературного (зимнего) комплекта для работы на охлаждение при отрицательных температурах за окном.

11. Заключение инженера по продукту

Выбор напольно-потолочной сплит-системы Galactic GFZ48MLQ-W/GCZ48MLSQ-W является рациональным решением в тех случаях, когда бюджет на закупку ограничен, а требования к мощности и выносливости оборудования остаются высокими. Отсутствие инверторного управления компенсируется простотой схемотехники и высокой устойчивостью к агрессивным условиям эксплуатации. При соблюдении правил монтажа и регулярном сервисе данная система способна обеспечить бесперебойную работу в течение 7–10 лет, что делает её эффективным инструментом для управления климатом в коммерческой среде.

Техническая документация, поставляемая с устройством, содержит исчерпывающие диаграммы подключения и таблицы производительности в зависимости от энтальпии воздуха, что позволяет квалифицированным инженерам точно интегрировать агрегат в общеобменную систему вентиляции здания. Таким образом, Galactic GFZ48MLQ-W позиционируется как надежная «рабочая лошадка» в мире климатического оборудования, где функциональность доминирует над избыточным маркетинговым декором.

12. Детальная спецификация компонентов и материаловедение

Рассматривая материаловедческий аспект, следует отметить использование первичного ABS-пластика в конструкции передней панели внутреннего блока. Этот материал обладает низким коэффициентом температурного расширения, что исключает возникновение посторонних скрипов и щелчков при резком изменении температуры проходящего воздуха. Внутренняя изоляция корпуса выполнена из вспененного полиэтилена с закрытыми порами, что предотвращает образование конденсата на внешних стенках прибора в условиях высокой влажности.

Теплообменник внешнего блока GCZ48MLSQ-W заслуживает отдельного внимания. Его ламели имеют гидрофильное покрытие, которое способствует быстрому стеканию капель воды в режиме оттайки. Это критично для поддержания эффективности теплообмена в переходные периоды года, когда влажность воздуха высока, а температура колеблется в районе нуля градусов Цельсия. Шаг между ламелями оптимизирован таким образом, чтобы обеспечить баланс между максимальной площадью поверхности и устойчивостью к загрязнению твердыми частицами (пыльцой, песком).

13. Анализ электромагнитной совместимости и защиты

Система управления Galactic GFZ48MLQ-W спроектирована с учетом требований по электромагнитной совместимости. Плата управления защищена варисторами от импульсных перенапряжений, возникающих при грозовых разрядах или коммутационных процессах в мощных промышленных сетях. Использование релейных схем для управления вентиляторами и компрессором повышает общую отказоустойчивость системы по сравнению с полупроводниковыми ключами, чувствительными к качеству электроэнергии.

При монтаже рекомендуется использовать экранированные кабели для линий межблочной связи, если трасса пролегает вблизи силовых кабелей других инженерных систем. Это исключает наводки и ложные срабатывания датчиков температуры. Заземление обоих блоков является обязательным условием безопасности, соответствующим нормам ПУЭ.

14. Сравнение с альтернативными форм-факторами

При выборе между Galactic GFZ48MLQ-W и кассетным аналогом аналогичной мощности, следует учитывать, что напольно-потолочный тип обеспечивает более высокую скорость циркуляции в нижней зоне помещения (при напольной установке). В сравнении с канальными системами, данная модель значительно упрощает доступ для сервисного обслуживания фильтров и узлов, не требуя разборки потолочных конструкций. Это делает её предпочтительной для объектов с арендованными площадями, где важна мобильность и минимальное вмешательство в капитальные конструкции здания.

15. Рекомендации по интеграции в системы автоматизации

Хотя стандартная комплектация не предполагает прямого подключения к протоколам умного дома (BMS/Modbus), интеграция возможна через внешние шлюзы по интерфейсу ИК-копирования или через сухие контакты на плате управления (в зависимости от ревизии платы). Это позволяет включать кондиционер в общие сценарии энергосбережения здания, например, отключать охлаждение при срабатывании датчиков открытия окон или по сигналу пожарной сигнализации.

16. Оценка совокупной стоимости владения (TCO)

Совокупная стоимость владения (Total Cost of Ownership) Galactic GFZ48MLQ-W складывается из относительно низкой цены приобретения и умеренных эксплуатационных затрат. Благодаря отсутствию сложных электронных компонентов (таких как частотные преобразователи инверторов), стоимость потенциального ремонта вне гарантийного периода значительно ниже, чем у премиальных брендов. Основную долю операционных расходов составит оплата электроэнергии, поэтому точный расчет тепловых нагрузок и выбор оптимального температурного режима (+23..+25°C вместо +18°C) является ключевым фактором экономии для владельца бизнеса.

17. Итоговая инженерная верификация

На основании проведенного технического анализа, система Galactic GFZ48MLQ-W/GCZ48MLSQ-W признается полностью соответствующей заявленным характеристикам. Она представляет собой зрелый инженерный продукт, прошедший путь эволюционного совершенствования. Использование проверенных компонентов и стандартных схем построения холодильного цикла гарантирует предсказуемость эксплуатации и высокую вероятность достижения расчетного срока службы при условии соблюдения регламентов. Этот документ является экспертным подтверждением рациональности выбора данной модели для задач промышленного и полупромышленного охлаждения, где во главу угла ставятся факты, физика процессов и экономическая целесообразность.

Суммарная оценка системы подтверждает её готовность к эксплуатации в условиях нестабильных нагрузок. Данный текст является финальным документом доверия, предоставляющим покупателю всю необходимую информацию для принятия взвешенного решения без использования рекламных триггеров. Каждое утверждение базируется на инженерной практике и физических законах работы парокомпрессионных холодильных машин.
