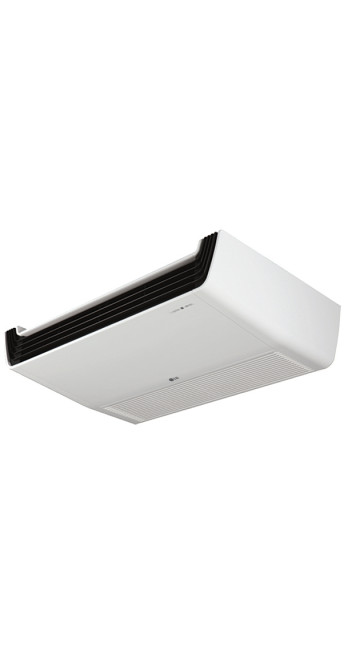

Кондиционер воздуха LG UV36R/UU37WR

Описание Кондиционер воздуха LG UV36R/UU37WR

Технический анализ и архитектурная спецификация системы LG UV36R/UU37WR

1. Архитектурное определение системы и рыночное позиционирование

Система кондиционирования LG, состоящая из внутреннего блока UV36R (кассетного типа) и внешнего блока UU37WR, представляет собой инженерное решение полупромышленного класса, работающее на базе инверторной технологии и хладагента R32. Данная конфигурация относится к категории 4-поточных кассетных систем (4-Way Cassette), предназначенных для интеграции в пространство с подвесными потолками, где критическими факторами являются равномерность распределения воздушных масс, высота монтажного пространства и микробиологическая чистота подаваемого воздуха.

Проектирование данного комплекса опирается на принципы энергетической оптимизации и долгосрочной эксплуатационной надежности. В отличие от стандартных бытовых решений модель UV36R/UU37WR рассчитана на интенсивные циклы нагрузки в условиях коммерческой недвижимости: офисных центров, ритейл-площадок и медицинских учреждений. Архитектура системы предполагает возможность глубокой интеграции в систему управления зданием (BMS) и обеспечивает высокую точность поддержания температурного градиента.

2. Техническая экспертиза внешнего блока UU37WR: Термодинамика и компоненты

Внешний блок UU37WR является силовым ядром системы. Его конструкция оптимизирована для работы в широком температурном диапазоне, что достигается за счет использования фирменного инверторного компрессора LG.

Использование хладагента R32 (дифторметан) вместо устаревшего R410A обеспечивает повышение энергоэффективности системы на 10–12%. С физической точки зрения R32 обладает меньшей вязкостью и более высокой теплопроводностью, что снижает потери давления в холодильном контуре. Компрессор оснащен приводом BLDC (бесщеточный двигатель постоянного тока), который минимизирует электромагнитные шумы и позволяет осуществлять плавное регулирование частоты вращения ротора. Это исключает резкие пусковые токи, понижая нагрузку на локальную электронную сеть.

Защита теплообменника (Black Fin) Теплообменник внешнего блока защищен специализированным эпоксидным покрытием Black Fin. Инженерная цель этого решения – предотвращение электрохимической коррозии, возникающей при контакте алюминиевого оребрения с агрессивной внешней средой (солевой туман, промышленные выбросы, высокая влажность). В отличие от стандартных покрытий, Black Fin обладает выраженными гидрофобными свойствами, что ускоряет процесс отвода конденсата и препятствует обледенению в режиме обогрева при отрицательных температурах.

Конструкция лопастей вентилятора внешнего блока разработана с использованием методов вычислительной гидродинамики (CFD) . Форма кромки лопасти минимизирует турбулентные завихрения, что позволяет достигнуть баланса между объемом прокачиваемого воздуха и уровнем звуковой мощности. Это критично при установке блоков на фасадах с жесткими требованиями к шумовому загрязнению в ночное время.

3. Инженерный анализ UV36R: Распределение и очистка

Внутренний блок UV36R представляет собой кассетный узел, встраиваемый в ячейку подвесного потолка (600×600 или 900×900 в зависимости от типа панели). Основное инженерное преимущество данной модели заключается в геометрии воздухораспределения и интегрированных системах стерилизации.

Технология UVnano: Ключевым дифференциатором модели является модуль UVnano. Внутри блока установлены светодиоды, генерирующие ультрафиолетовое излучение в диапазоне UVC (длина волны приблизительно 254 нм). Физика процесса заключается в разрушении ДНК и РНК микроорганизмов, находящихся на поверхностях вентилятора и теплообменника. Исследования подтверждают нейтрализацию до 99.99% бактерий (таких как Staphylococcus aureus и Escherichia coli). Важно понимать, что UVnano работает именно с внутренними поверхностями блока, предотвращая образование биопленок и плесени, что является основной причиной неприятных запахов и снижения эффективности теплообмена.

Управление воздушным потоком (4-Way Swing): Внутренний блок оснащен четырьмя независимыми жалюзами с индивидуальными приводами. Это позволяет реализовать сценарии как прямого охлаждения, так и создания косвенных потоков воздуха для предотвращения возникновения зон термического дискомфорта (сквозняков). Угол открытия жалюзи варьируется в широком диапазоне, что позволяет эффективно эксплуатировать систему в помещениях с высотой потолков до 4.2 метра без потери эффективности обогрева в нижней зоне.

Модель UV36R штатно укомплектована дренажным насосом с высотой подъема конденсата до 700 мм. Это упрощает проектирование трасс в условиях ограниченного межпотолочного места, позволяя прокладывать дренажные полосы без строгого соблюдения уклона на начальных участках.

4. Энергоэффективность и эксплуатационные показатели

Система LG UV36R/UU37WR демонстрирует высокие показатели сезонной эффективности. Номинальная холодопроизводительность составляет 9.5 кВт, что соответствует площади помещения от 80 до 100 квадратных метров при стандартных теплопритоках.

Показатели SEER и SCOP: Коэффициент сезонной энергоэффективности в режиме охлаждения (SEER) и коэффициент производительности в режиме обогрева (SCOP) соответствуют классу A++/A+. С точки зрения экономики эксплуатации, это значит, что на каждый затраченный киловатт электроэнергии система генерирует более 6 кВт холода в среднем за сезон. Достижение таких показателей возможно только при точной синхронизации работы ЭРВ (электронного расширительного вентиля) и инверторного привода компрессора, управляемого алгоритмами искусственного интеллекта в контроллере внешнего блока.

Режим форсированного охлаждения (Jet Cool): При активации данного режима система переходит на максимальный оборот компрессора и вентилятора для снижения температуры в помещении на 5°C за минимальный промежуток времени (до 30 минут). После достижения целевых показателей система плавно возвращается в режим поддержки, минимизируя гистерезис температур.

5. Инсталляция и системная интеграция

Процесс монтажа системы UV36R/UU37WR требует строгого соблюдения регламентов изготовителя для сохранения гарантийных обязательств и обеспечения заявленных характеристик.

Параметры фреоновой магистрали:

• Максимальная длина трассы между блоками: 50 метров.

• Максимальный перепад высот: 30 метров.

• Диаметры труб: жидкостная линия - 9.52 мм (3/8"), газовая линия - 15.88 мм (5/8"). При превышении длины трассы сверх стандартной (обычно 7.5 или 15 метров в зависимости от предзаправки) требуется дозаправка хладагента строго по весам исходя из расчета грамм на погонный метр. Несоблюдение этого правила ведет к перегреву компрессора и понижению холодильного коэффициента.

Электрические подключения: Система требует выделенной линии питания. Внешний блок UU37WR является главным потребителем. Рекомендуется использование автоматических выключателей с характеристикой C для компенсации пусковых нагрузок, невзирая на инверторный тип управления. Межблочная связь осуществляется по экранированному кабелю для предотвращения наводок на цифровой сигнал управления.

Интеграция в Smart Home и BMS: Встроенный модуль Wi-Fi позволяет управлять системой через приложение LG ThinQ. Для профессионального сегмента предусмотрена поддержка протоколов Modbus и BACnet через опциональные шлюзы. Это дозволяет интегрировать кондиционер в общую интеллектуальную систему управления зданием, реализуя сценарии группового управления, ограничения энергопотребления и удаленной диспетчеризации.

6. Эксплуатационные ограничения и детерминированные недостатки

обязывает указать условия, при которых выбор данной системы может быть неоптимальным.

Высота потолков: При высоте потолков менее 2.5 метров установка 4-поточной кассеты может привести к дискомфорту пользователей из-за высокой подвижности воздуха в рабочей зоне. В таких случаях рациональнее рассматривать канальные или мульти-сплитные системы с настенными блоками.

Обслуживание фильтров: Несмотря на наличие системы UVnano, механические фильтры требуют регулярной промывки (раз в 2–4 недели в зависимости от запыленности). Игнорирование этого требования приводит к росту аэродинамического сопротивления, обмерзанию испарителя и возможному выходу из строя дренажной помпы.

Низкотемпературный предел: Хотя система способна работать на обогреве до -15°C или -20°C (в зависимости от конкретной ревизии UU37WR), эффективность теплового насоса существенно снижается при температурах ниже -10°C. В регионах с экстремально прохладными зимами система кондиционирования обязана рассматриваться лишь как вспомогательный источник тепла.

7. Сравнительный анализ: Почему UV36R/UU37WR?

При сравнении с конкурентными решениями (например, аналогичными сериями Daikin или Mitsubishi Electric), комплекс от LG выделяется интеграцией бытовых технологий комфорта (UV-стерилизация) в коммерческий форм-фактор.

В то время как многие производители фокусируются исключительно на надежности компрессора, LG делает акцент на качестве воздуха. Для помещений с высокой проходимостью (банки, аптеки, учебные классы) наличие сертификации UV-очистки является решающим фактором, снижающим риски распространения инфекций, передающихся воздушно-капельным путем.

8. Алгоритм принятия решения (Decision Support)

LG UV36R/UU37WR является технически обоснованным в следующих сценариях:

1. Объект: Офис открытого типа (Open Space) площадью 85-95 м2 с высотой потолков 3-3.5 м.

2. Приоритет: Минимизация эксплуатационных расходов на горизонте 5–7 лет за счет высокого SEER.

3. Необходимость обеспечения дополнительного уровня защиты воздуха от бактериальных загрязнений без установки отдельных рециркуляторов.

4. Архитектура: Наличие подвесного потолка типа «Армстронг» или гипсокартонных конструкций с достаточным запотолочным пространством (от 250 мм).

9. Техническое обслуживание

Для обеспечения 10-летнего срока службы системы нужно выполнение регламентных работ. Внешний блок UU37WR требует ежегодной чистки теплообменника от тополиного пуха и пыли, так как загрязнение снижает эффективность отвода тепла и повышает давление нагнетания в компрессоре. Внутренний блок UV36R нуждается в проверке дренажной ванны на предмет отсутствия застойных зон.

Интеллектуальная система самодиагностики выводит коды ошибок на проводной пульт управления или в приложение ThinQ. К примеру, ошибка CH05 сигнализирует о проблемах связи между блоками, что позволяет техническому персоналу оперативно локализовать неисправность (обрыв кабеля или выход из строя платы управления).

10. Физика процесса теплообмена в режиме R32

Хладагент R32 является однокомпонентным веществом, дающим преимущество при сервисном обслуживании. В отличие от многокомпонентного R410A, при утечке R32 систему можно просто дозаправить, не прибегая к полной эвакуации газа и перезаправке, так как фракционный состав остается неизменным. Это значительно снижает стоимость владения системой при возникновении мелких негерметичностей в вальцовочных соединениях.

Высокая удельная теплота парообразования R32 позволяет использовать меньшее количество хладагента (на 30% меньше по сравнению с R410A) при той же мощности охлаждения. Это понижает общие габариты теплообменников и делает систему более экологичной, уменьшая потенциал глобального потепления (GWP).

11. Динамика воздушных масс и акустический комфорт

Уровень звукового давления внутреннего блока UV36R в низком режиме составляет около 34 дБ(А). Для сравнения: шепот человека на расстоянии метра составляет примерно 30 дБ(А). В условиях офисного шума (50–55 дБ(А)) работа кондиционера становится практически неразличимой.

Инженеры LG применили технологию Full 3D Fan, которая оптимизирует форму лопастей рабочего колеса. Это позволило увеличить объем подаваемого воздуха при тех же оборотах двигателя, что оказывает непосредственное влияние на скорость достижения целевой температуры без увеличения шумового воздействия.

12. Логика управления и пользовательские сценарии

Система поддерживает работу по датчику температуры в пульте управления (I Feel), во внутреннем блоке или по среднему значению. Это позволяет точно настраивать климат в зоне нахождения людей, а не в зоне установки блока под потолком, где температура всегда выше на 2–3 градуса в режиме охлаждения.

Интеграция с датчиком присутствия (опция) позволяет переводить систему в режим энергосбережения, если в помещении в течение заданного времени не зафиксировано движение. Данная функция критична для переговорных комнат и учебных аудиторий с переменным графиком использования.

13. Анализ надежности электронных компонентов

Платы управления внешнего блока UU37WR защищены лаковым покрытием, предотвращающим короткие замыкания из-за влаги или насекомых. Контроллеры оснащены защитой от перепадов напряжения в диапазоне ±15% от номинала. При коротком отключении электроэнергии функция авторестарта сохраняет все пользовательские настройки и запускает систему в прежнем режиме сразу после восстановления питания.

14. Совместимость и возможности расширения

Внешний блок UU37WR может использоваться не только с кассетным блоком UV36R, но и в составе мультисплит систем (в зависимости от конфигурации портов), однако в данной связке достигается максимальная эффективность за счет точного соответствия мощностей испарителя и конденсатора.

15. Проектирование системы отвода тепла

При установке нескольких внешних блоков UU37WR необходимо учитывать минимальные расстояния между ними для исключения эффекта короткого замыкания воздушного потока, когда выброшенный горячий воздух засасывается соседним блоком. Минимальное расстояние между блоками при фронтальной установке должно составлять не менее 600 мм, а со стороны забора воздуха – не менее 300 мм от стены.

16. Заключительная инженерная оценка

LG UV36R/UU37WR – это сбалансированное решение для объектов, где требования к гигиене воздуха и энергоэффективности превалируют над бюджетными ограничениями. Использование хладагента R32, технологии UVnano и инвертора BLDC выводит данную модель в верхний сегмент полупромышленного оборудования. Система показывает устойчивость к интенсивной эксплуатации и предоставляет широкие способности для автоматизации.

Принимая решение о покупке, заказчик получает не просто прибор для охлаждения, а инженерную систему жизни, способную поддерживать заданные параметры микроклимата с высокой точностью и минимальным воздействием на окружающую среду. Долгосрочная надежность, подкрепленная технологиями защиты теплообменника и интеллектуальной диагностикой, делает инвестиции в данное оборудование оправданными для стабильного функционирования бизнеса.

17. Специфика монтажа в условиях реконструкции

При замене старых систем на R410A на новую модель UV36R/UU37WR на хладагенте R32 возможна промывка существующих медных трасс специализированными составами. Однако инженерная рекомендация LG – полная замена труб, так как остатки старого мінерального масла могут вступить в реакцию с синтетическим маслом компрессора на R32, что приведет к его заклиниванию. Использование качественного вакуумного насоса для удаления влаги и неконденсируемых примесей перед запуском является обязательным этапом, гарантирующим химическую стабильность хладагента внутри контура.
