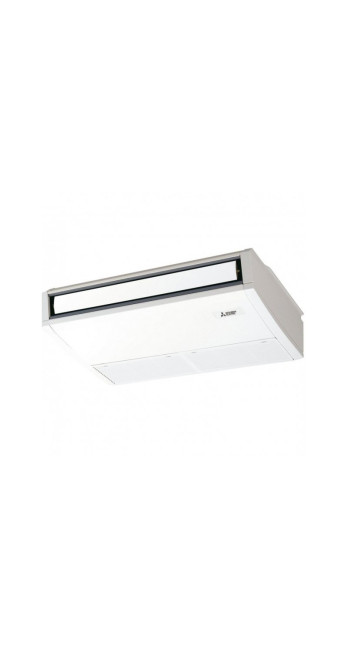

Описание Кондиционер воздуха Mitsubishi Electric PCA-M100KA

Инженерный анализ и техническая спецификация: Подпотолочная сплит-система Mitsubishi Electric PCA-M100KA

1. Концепция продукта и область применения

Внутренний блок Mitsubishi Electric PCA-M100KA относится к классу полупромышленного климатического оборудования серии Mr. Slim. Данная модель представляет собой специализированное решение для помещений, где отсутствует возможность скрытой установки канальных систем или монтажа кассетных блоков из-за конструктивных особенностей потолка. Архитектура устройства спроектирована для открытого подвесного монтажа непосредственно под перекрытием, что определяет его ключевые аэродинамические и эксплуатационные характеристики.

Основное назначение модели PCA-M100KA — обеспечение температурного контроля в коммерческих и технических помещениях средней площади (ориентировочно от 80 до 110 кв.м. в зависимости от теплопритоков). Система разработана как инженерная альтернатива кассетным блокам для зданий с высокими потолками, стилизованных пространств «лофт», серверных комнат, а также торговых залов с высокой плотностью оборудования или посетителей. В отличие от бытовых серий, линейка Mr. Slim, к которой принадлежит данный агрегат, приоритезирует ресурс наработки на отказ, стабильность поддержания целевых параметров и возможность интеграции в системы диспетчеризации зданий (BMS).

Критически важным аспектом позиционирования является универсальность хладагента. Модель PCA-M100KA спроектирована для работы с новым экологически безопасным фреоном R32, однако сохраняет обратную совместимость с магистралями и наружными блоками на R410A, что делает её рациональным выбором при частичной модернизации (ретрофите) устаревших систем кондиционирования без полной замены трубопроводов.

2. Совместимость с наружными блоками и вариативность производительности

Инженерная ценность внутреннего блока PCA-M100KA не может рассматриваться в отрыве от наружного агрегата (ККБ), так как именно комбинация блоков определяет финальные термодинамические характеристики системы. Для данной модели производитель предусматривает два основных сценария комплектации, которые кардинально влияют на бюджет проекта, энергоэффективность и допустимые условия эксплуатации.

Сценарий А: Комплектация серией Power Inverter (PUZ-ZM100) Это флагманская конфигурация, обеспечивающая максимальную энергоэффективность (класс A++ / A+). Использование наружного блока серии ZM раскрывает полный потенциал PCA-M100KA, предоставляя пользователю доступ к длине фреоновой магистрали до 100 метров и перепаду высот до 30 метров. Номинальная холодопроизводительность в такой связке составляет 9.5 кВт, а теплопроизводительность — 11.2 кВт. Главное преимущество данной связки — сохранение номинальной производительности при низких температурах наружного воздуха и минимизация пусковых токов. Это приоритетный выбор для серверных и объектов с жесткими требованиями к энергопотреблению.

Сценарий Б: Комплектация серией Standard Inverter (PUZ-M100) Более бюджетное, рациональное решение для коммерческих объектов с стандартными условиями эксплуатации. В этой конфигурации система сохраняет номинальную мощность охлаждения на уровне 9.5 кВт, но имеет более скромные показатели сезонной энергоэффективности и ограничения по длине магистрали (до 55 метров). Это оптимальный выбор для ритейла и офисов, где кондиционер работает преимущественно в рабочее время и экстремальные пиковые нагрузки отсутствуют.

Важно отметить, что выбор наружного блока не влияет на функционал самого внутреннего блока (управление потоком, фильтрация), но критически меняет гидравлические характеристики контура и допустимый диапазон наружных температур. При проектировании системы инженер обязан учитывать эти различия.

3. Аэродинамика и управление воздушным потоком

Одной из ключевых проблем подпотолочных систем является риск возникновения эффекта «холодного душа» для людей, находящихся непосредственно в зоне выброса воздуха, или, наоборот, недостаточная циркуляция в удаленных зонах (стагнация воздуха). Инженеры Mitsubishi Electric в модели PCA-M100KA реализовали ряд решений для нивелирования этих рисков.

Система оснащена автоматической регулировкой воздушной заслонки с функцией качания, но главное — это поддержка изменения скорости вентилятора в четырех диапазонах. Максимальный расход воздуха составляет 26 кубических метров в минуту (или 1560 м³/час). Такая производительность необходима для эффективного «пробивания» воздушной массы в длинных помещениях. Дальнобойность струи позволяет обслуживать вытянутые пространства коридорного типа или глубокие торговые залы.

Для помещений с высокими потолками (более 3.5 метров) в плате управления предусмотрен специальный режим «High Ceiling». При его активации (через DIP-переключатели или сервисное меню пульта) алгоритм управления вентилятором изменяется: повышаются обороты на нижних ступенях регулировки, компенсируя потерю скорости потока при движении вниз. Это гарантирует, что охлажденный или нагретый воздух гарантированно достигнет рабочей зоны (уровня 1.5–1.7 метра от пола), а не останется под потолком из-за стратификации.

Дополнительно реализована возможность подключения приемника ИК-сигналов или датчика «I-SEE» (опция). Датчик I-SEE сканирует температуру поверхности пола и стен, выявляя холодные или перегретые зоны, и автоматически корректирует направление воздушного потока для выравнивания температурного фона. Это переводит систему из разряда «охладителей» в категорию климат-контроля с обратной связью по реальным условиям.

4. Эксплуатация в технических помещениях и серверных

Модель PCA-M100KA является де-факто отраслевым стандартом для охлаждения серверных комнат среднего размера, где установка прецизионных шкафных кондиционеров экономически нецелесообразна или невозможна технически. Причиной такого доверия служат встроенные функции ротации и резервирования, доступные при использовании проводного пульта PAR-41MAA.

Функция ротации (Rotation): При установке двух систем (основной и дублирующей) автоматика обеспечивает их попеременную работу с заданным интервалом (например, каждые 14 дней). Это позволяет выравнивать выработку ресурса компрессоров и вентиляторов, предотвращая преждевременный износ одной из систем.

Функция резервирования (Backup): В случае возникновения ошибки на одном из кондиционеров, система управления мгновенно подает сигнал на включение второго блока, обеспечивая непрерывность охлаждения критически важного оборудования.

Функция включения по температуре (Cascade): Если тепловая нагрузка в серверной резко возрастает и одна система не справляется с поддержанием заданной температуры, автоматически подключается второй блок для помощи.

Для реализации этих функций не требуются внешние согласователи работы кондиционеров (СРК) сторонних производителей. Логика прошита в контроллерах внутренних блоков и активируется через штатный проводной пульт. Единственное требование — наличие соединительного кабеля между внутренними блоками. Это существенно упрощает монтаж, повышает надежность системы (отсутствие лишних звеньев) и снижает сметную стоимость проекта серверной. Кроме того, при использовании с наружными блоками серии ZM гарантируется стабильное охлаждение при наружных температурах до -15°C, а с установкой дополнительных ветрозащитных панелей — и при более низких значениях.

5. Акустические характеристики и комфорт

Несмотря на высокую производительность и полупромышленный класс, PCA-M100KA демонстрирует акустические характеристики, приемлемые для офисных помещений. Уровень звукового давления варьируется в диапазоне от 37 до 45 дБ(А) в зависимости от выбранной скорости вентилятора. Хотя эти значения выше, чем у бытовых настенных моделей (которые могут выдавать 19-21 дБ), для коммерческого сегмента это показатель высокого акустического комфорта.

Важно понимать физику процесса: низкий шум достигается не только качеством подшипников и двигателя вентилятора постоянного тока (DC Inverter), но и аэродинамической формой корпуса. Воздухозаборная решетка имеет специальную структуру, снижающую турбулентность входящего потока, что исключает низкочастотный гул.

Однако, при проектировании размещения блока в переговорных комнатах или зонах тишины, рекомендуется предусматривать работу агрегата на низких или средних скоростях, закладывая запас по мощности. Использование максимальной скорости (45 дБ) допустимо в торговых залах, лобби отелей или серверных, где фоновый шум перекрывает звук работы оборудования.

6. Монтаж, дренаж и обслуживание

Конструкция корпуса PCA-M100KA оптимизирована для упрощения монтажных работ и последующего сервисного обслуживания. Вес блока составляет около 37-40 кг (в зависимости от ревизии), что требует надежного анкерного крепления к несущему потолку. Габариты блока по высоте (230 мм) являются одними из самых компактных в классе, что позволяет использовать его в помещениях с ограниченным запотолочным пространством, сохраняя полезный объем помещения.

Система дренажа требует особого внимания. В отличие от кассетных блоков, где насос всегда встроен по умолчанию, для подпотолочных моделей дренажный насос часто является опцией. Однако в современных ревизиях PCA-M производитель предусматривает возможность установки насоса внутрь корпуса без нарушения дизайна. При гравитационном отводе конденсата (самотеком) необходимо обеспечить стабильный уклон дренажной трассы не менее 1/100, что может быть затруднительно при большой протяженности магистрали. В таких случаях установка опционального дренажного насоса (высота подъема обычно до 600 мм) является обязательным инженерным решением.

Доступ к фильтрам осуществляется снизу, без необходимости разбора корпуса. Фильтры являются моющимися и имеют длительный срок службы (около 2500 часов работы в стандартных условиях). Система автоматики отслеживает время наработки и сигнализирует о необходимости очистки фильтра соответствующей индикацией на пульте управления. Игнорирование этого сигнала приводит к падению расхода воздуха, обмерзанию теплообменника и снижению эффективности, поэтому регулярный сервис является критическим условием сохранения гарантии.

7. Энергоэффективность и экономическое обоснование

В контексте коммерческого использования показатель энергопотребления напрямую влияет на операционные расходы (OPEX). Модель PCA-M100KA в связке с наружным блоком PUZ-ZM100YKA демонстрирует класс энергоэффективности SEER (сезонный коэффициент) на уровне 6.1 и выше (A++). Это означает, что на каждый киловатт потребленной электроэнергии система генерирует более 6 киловатт холода в усредненном сезонном цикле.

Для бизнеса это трансформируется в конкретные цифры экономии по сравнению с системами постоянной производительности (On/Off) или бюджетными инверторами класса C/D. Высокий коэффициент энергоэффективности достигается за счет использования технологии векторного управления компрессором, оптимизированного профиля крыльчатки вентиляторов и увеличенной площади теплообмена.

Кроме того, поддержка функции «Дежурного отопления» (Night Setback) позволяет поддерживать пониженную температуру в помещении в нерабочее время (например, +12°C), предотвращая выхолаживание здания и снижая затраты на утренний прогрев, что особенно актуально для складов и отдельно стоящих павильонов в зимний период.

8. Система управления и интеграция

Внутренний блок поставляется без пульта управления в комплекте, что является стандартной практикой для профессионального оборудования, предоставляя заказчику выбор интерфейса.

• PAR-41MAA / PAR-40MAA: Полнофункциональный проводной пульт с русифицированным интерфейсом. Рекомендуемый выбор для большинства объектов. Обеспечивает доступ ко всем сервисным настройкам, кодам ошибок, недельному таймеру и функциям ротации.

• PAC-YT52CRA: Упрощенный проводной пульт. Подходит для гостиничных номеров или мест, где пользователю нужен только базовый функционал (вкл/выкл, температура), чтобы избежать случайного изменения сервисных настроек.

• Беспроводной комплект (PAR-SL94B-E): Приемник ИК-сигнала и пульт. Удобен при высоких потолках, когда прокладка кабеля к настенному пульту затруднена, но лишает возможности считывания детализированных кодов ошибок без высотных работ.

Для интеграции в системы «Умный дом» или BMS предусмотрен разъем CN105, позволяющий подключать Wi-Fi адаптеры (для управления через облако MELCloud) или шлюзы протоколов Modbus/KNX/Bacnet. Это делает PCA-M100KA полноценным элементом IoT-инфраструктуры здания.

9. Ограничения и противопоказания

Как любой инженерный продукт, PCA-M100KA имеет область ограничений, которые необходимо учитывать при выборе:

1. Дизайн интерьера: Блок размещается открыто. В интерьерах с высокими требованиями к эстетике (например, классический стиль) промышленный дизайн корпуса может быть неуместен.

2. Зонирование: Это однопоточная система. В помещениях сложной геометрической формы (Г-образные, с перегородками) один мощный блок на 10 кВт может создать неравномерное температурное поле. В таких случаях рациональнее использовать два блока меньшей мощности (например, 2 x PCA-M50) или канальную разводку.

3. Высота потолков: Установка на высоте менее 2.5 метров не рекомендуется из-за высокой скорости исходящего потока, который может создавать дискомфорт для людей. Для низких потолков следует рассматривать напольно-потолочные или кассетные версии.

10. Инженерное резюме и выводы

Кондиционер Mitsubishi Electric PCA-M100KA представляет собой эталонное решение в классе Under Ceiling (подпотолочных) систем. Это не просто устройство охлаждения, а инженерная платформа, обеспечивающая баланс между производительностью, надежностью и гибкостью управления.

Выбор данной модели оправдан в трех основных сценариях:

1. Технические помещения и серверные, требующие резервирования, работы 24/7 и зимнего охлаждения.

2. Торговые залы и рестораны большой площади без подвесных потолков, где важен внешний вид оборудования в стиле лофт/индастриал.

3. Офисные пространства, где требуется мощный воздушный поток для равномерного распределения температуры по всей длине помещения.

Решение о покупке должно базироваться на расчете тепловых нагрузок и анализе геометрии помещения. При правильном подборе наружного блока и квалифицированном монтаже с соблюдением требований по вакуумированию и дозаправке фреона, расчетный срок службы оборудования составляет 10-15 лет, что делает инвестицию в PCA-M100KA экономически обоснованной в долгосрочной перспективе. Это «рабочая лошадка» коммерческого климата, лишенная маркетинговой шелухи, но перенасыщенная инженерными технологиями для решения конкретных климатических задач.

При заказе оборудования критически важно верифицировать совместимость выбранного наружного блока и необходимость дополнительных опций (дренажный насос, проводной пульт, зимний комплект), так как в базовой поставке идет только внутренний блок. Такой подход производителя подчеркивает профессиональный статус техники, предполагающий проектный подход к комплектации.
