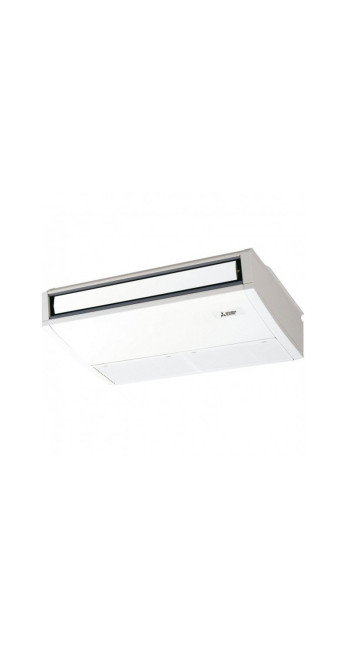

Описание Кондиционер воздуха Mitsubishi Electric PCA-M50KA

Инженерный анализ и спецификация: Подпотолочная система кондиционирования Mitsubishi Electric PCA-M50KA

1. Идентификация оборудования и класс системы

Модель PCA-M50KA относится к классу полупромышленного климатического оборудования (серия Mr. Slim) производства корпорации Mitsubishi Electric. Это внутренний блок подпотолочного типа, предназначенный для эксплуатации в составе сплит-систем. Конструктивная архитектура устройства предполагает монтаж непосредственно под плоскость перекрытия, что определяет его целевое использование в помещениях, где отсутствует возможность скрытой установки в межпотолочное пространство (как у кассетных блоков) или на вертикальные ограждающие конструкции (как у настенных блоков).

Устройство спроектировано для работы в связке с различными типами наружных блоков, что изменяет итоговые характеристики энергоэффективности и длины магистралей. Основные сценарии интеграции включают работу с наружными блоками серии SUZ (Standard Inverter) для базовых коммерческих задач и PUZ (Power Inverter) для задач, требующих повышенной энергоэффективности и увеличенной длины фреонопроводов. Номинальная холодопроизводительность системы на базе данного блока составляет 5.0 кВт, что в терминологии теплового расчета соответствует индексу «50».

Данный документ представляет собой техническое обоснование выбора, детальный разбор эксплуатационных характеристик и ограничений модели, исключая маркетинговые упрощения. Цель — предоставить исчерпывающую базу данных для принятия рационального решения о внедрении оборудования в инженерную сеть здания.

2. Аэродинамика и акустический профиль

Ключевым инженерным вызовом для подпотолочных систем является обеспечение дальнобойности воздушной струи при сохранении акустического комфорта. В модели PCA-M50KA реализована схема прямоточного нагнетания с использованием центробежного вентилятора увеличенного диаметра типа Sirocco.

Физика воздушного потока Геометрия воздуховыпускного отверстия и форма направляющих жалюзи спроектированы с учетом эффекта Коанда. При работе в режиме охлаждения холодный воздух, имеющий более высокую плотность, стремится опуститься вниз. Система направляющих PCA-M50KA формирует поток таким образом, чтобы он настилался на плоскость потолка, проходя максимальное расстояние до потери кинетической энергии. Это позволяет избежать зоны локального переохлаждения непосредственно под блоком и обеспечить равномерное температурное поле в помещениях вытянутой формы. Максимальный расход воздуха на высокой скорости составляет 17 м³/мин (1020 м³/час). Для блока мощностью 5 кВт это значение является показателем низкой тепловой напряженности теплообменника, что косвенно свидетельствует о высоком коэффициенте ощутимого охлаждения (Sensible Heat Factor). Это критически важно для серверных комнат, где требуется удалять именно явное тепло от оборудования, а не тратить энергию на осушение воздуха.

Акустические характеристики Звуковое давление блока PCA-M50KA варьируется в диапазоне от 32 до 39 дБ(А). Важно интерпретировать эти цифры в контексте расположения. Поскольку блок монтируется открыто, без звукоизолирующего барьера фальшпотолка, источник шума находится в прямой видимости. Уровень 32 дБ(А) (низкая скорость) достигается за счет оптимизации аэродинамического сопротивления теплообменника и использования электродвигателя постоянного тока (DC-motor) вентилятора. В условиях офисного пространства (фоновый шум 40–45 дБ(А)) работа устройства на низкой и средней скорости акустически не выделяется. Однако для спальных помещений или студий звукозаписи данный уровень может считаться пороговым, что требует тщательного проектирования размещения.

3. Термодинамика и энергоэффективность

Эффективность системы определяется не только внутренним блоком, но и его парой — наружным агрегатом. PCA-M50KA является универсальным гидравлическим модулем, совместимым с хладагентами R32 и R410A.

Влияние хладагента R32 При использовании современных наружных блоков (например, SUZ-M50VA), система работает на дифторметане (R32). Этот хладагент обладает удельной холодопроизводительностью, превышающей показатели R410A, и сниженной вязкостью. Для внутреннего блока это означает более эффективный теплообмен при меньшей скорости протока хладагента через трубки испарителя. Конструкция теплообменника PCA-M50KA (диаметр трубок, оребрение) оптимизирована для работы с более высокими давлениями конденсации, характерными для R32.

Сезонная эффективность (SEER/SCOP) В связке с наружным блоком серии PUZ-ZM50VKA (Power Inverter), система достигает класса энергоэффективности A++ в режиме охлаждения и A+ в режиме обогрева. Технология Power Inverter подразумевает наличие ресивера-переохладителя в наружном блоке, что позволяет подавать на внутренний блок PCA-M50KA переохлажденный жидкий фреон. Это увеличивает энтальпию (энергосодержание) хладагента перед дросселированием, повышая эффективность цикла Карно без увеличения потребляемой компрессором мощности. Пользователь должен понимать: сам по себе внутренний блок не «экономит» энергию, он лишь эффективно утилизирует холод или тепло, переданное от наружного блока. Использование двигателя вентилятора постоянного тока в PCA-M50KA снижает собственное энергопотребление внутреннего блока до значений порядка 0.04–0.05 кВт, что является несущественным на фоне потребления компрессора, но важным для общего расчета энергобаланса здания.

4. Система управления и интеграция

Электронная архитектура PCA-M50KA построена на базе протоколов, обеспечивающих глубокую интеграцию в системы управления зданием (BMS).

Локальное управление Блок не комплектуется пультом управления по умолчанию, что является стандартом для полупромышленной серии. Выбор метода управления остается за инженером проекта. Наиболее рациональным выбором является проводной пульт PAR-41MAA. Он предоставляет доступ к сервисным функциям, недоступным с беспроводных ИК-пультов:

1. Ограничение диапазона температур: Возможность задать жесткие рамки (например, не ниже +21°C в офисе), чтобы предотвратить перерасход энергии и конфликты сотрудников.

2. Ротация и резервирование (режим 2+1): Критически важная функция для серверных. При подключении к группе блоков пульт может управлять их поочередной работой для выравнивания ресурса и автоматически вводить резервный блок при аварии основного или при превышении температурного порога. PCA-M50KA аппаратно поддерживает эту логику без дополнительных контроллеров.

3. Авторестарт: Восстановление настроек после сбоя питания (настраивается DIP-переключателями на плате или через меню пульта).

Сетевая интеграция Плата управления внутреннего блока имеет разъем для подключения адаптера M-NET (MAC-334IF-E). Это позволяет интегрировать единичный блок PCA-M50KA в мультизональную систему управления VRF-системами Mitsubishi Electric (City Multi) или через шлюзы в протоколы LonWorks, BACnet, Modbus. Таким образом, устройство может являться частью сложной диспетчеризации «умного здания», передавая телеметрию (коды ошибок, температуры термисторов) на центральный пульт.

5. Опциональная аналитика: i-see Sensor

Одной из уникальных инженерных опций для платформы PCA-M является возможность установки датчика «3D I-SEE» (модель PAC-SH29TC-E). Это не просто инфракрасный приемник, а сканирующий тепловизор. Датчик осуществляет круговое сканирование температуры поверхности пола и стен, а также определяет наличие людей в помещении.

• Алгоритм энергосбережения: Если датчик фиксирует отсутствие людей в течение заданного времени, система автоматически повышает уставку на 1-2 градуса (в режиме холода) или переходит в режим энергосбережения.

• Алгоритм комфорта: На основе температурной карты помещения процессор корректирует направление воздушного потока и его интенсивность, устраняя зоны локального перегрева (у окон) или переохлаждения. Это превращает PCA-M50KA из простого термостата в адаптивную климатическую систему.

6. Монтаж и дренажная система

Инженерная реализация установки PCA-M50KA требует учета жестких ограничений по геометрии и гидравлике.

Подвес и позиционирование Вес блока составляет 26 кг. Крепление осуществляется на четыре шпильки (обычно М10). Критическим параметром является строго горизонтальное позиционирование, проверяемое уровнем. Отклонение от горизонтали может привести к переливу конденсата из дренажного поддона, так как поддон имеет малую глубину для сохранения компактности корпуса (высота всего 230 мм).

Дренажная система В стандартной комплектации удаление конденсата происходит самотеком. Дренажный патрубок должен иметь уклон не менее 1/100. Это накладывает ограничения на монтаж: если вывести дренаж в канализацию самотеком невозможно (например, трасса пересекает дверной проем или ригель), необходимо установить опциональный дренажный насос (PAC-SJ84DM-E). Насос интегрируется внутрь корпуса и обеспечивает подъем конденсата на высоту до 600 мм от верхней плоскости блока. Важно: при проектировании серверных следует учитывать, что установка насоса — это добавление электромеханического узла, имеющего свой ресурс наработки на отказ. Для объектов критической инфраструктуры самотечный дренаж всегда предпочтительнее как более надежный (failure-proof) метод.

Фреоновые коммуникации Подключение труб (жидкость 6.35 мм, газ 12.7 мм) возможно с правой, верхней или задней стороны блока, что обеспечивает гибкость монтажа. Вальцовочные соединения находятся внутри корпуса, доступ к ним осуществляется через боковую панель. Теплоизоляция соединений должна быть выполнена герметично во избежание образования конденсата на латунных гайках, который может капать на пол.

7. Сравнительный анализ и позиционирование

Для корректного принятия решения необходимо сравнить PCA-M50KA с альтернативными форм-факторами.

PCA-M50KA против Кассетных блоков (PLA-M) Кассетные блоки требуют наличия запотолочного пространства минимум 250-300 мм. Если помещение имеет стиль «лофт», бетонные потолки или грильято с недостаточным просветом, кассета неприменима или требует декоративного короба. PCA-M монтируется на чистый потолок, «съедая» всего 230 мм высоты, и выглядит как законченное индустриальное решение. Кроме того, кассета распределяет воздух на 4 стороны, что хорошо для центра комнаты, но PCA-M эффективнее работает из угла или от стены, создавая направленный дальнобойный поток.

PCA-M50KA против Настенных блоков (PKA-M / MSZ-LN) Настенные блоки мощностью 5 кВт часто имеют значительные габариты и шумность из-за необходимости прокачивать большой объем воздуха через компактный корпус. Подпотолочный блок имеет большую площадь теплообменника и более крупную турбину, что позволяет достигать той же производительности при меньших оборотах и шуме. Кроме того, настенный блок занимает место на стене, которое может быть занято стеллажами (в магазинах) или оборудованием. Подпотолочное размещение освобождает полезную площадь стен.

8. Регламентное обслуживание и эксплуатация

Надежность оборудования Mitsubishi Electric не отменяет необходимости регулярного сервиса, специфика которого для PCA-M50KA имеет свои особенности.

Фильтрация Блок оснащен моющимися сетчатыми фильтрами длительного срока службы. Доступ к ним осуществляется снизу. Индикация «Filter» на пульте напоминает о необходимости чистки (время настраивается: 1000 или 2500 часов). В отличие от бытовых серий, здесь нет плазменных систем очистки — фильтр сугубо механический, защищающий теплообменник от пыли. В условиях магазина одежды (ворс) или ресторана (жир) чистка требуется чаще регламента.

Очистка теплообменника и крыльчатки Конструкция поддона предусматривает его демонтаж для доступа к теплообменнику и турбине. Это выгодно отличает модель от многих конкурентов, где для полноценной мойки «Керхером» приходится снимать весь блок. В PCA-M50KA инженер может провести глубокую дезинфекцию и чистку без демонтажа фреоновых магистралей.

Маслоподъемные петли При работе с наружными блоками на R410A/R32 используется синтетическое масло. Если наружный блок установлен значительно выше внутреннего, система управления и гидравлическая схема должны обеспечивать возврат масла в компрессор. В паре с блоками серии PUZ технология позволяет перепады высот до 30 метров, однако при больших длинах трасс требуется дозаправка хладагента по строгому весовому расчету (грамм на метр).

9. Ограничения и противопоказания (Honest Constraints)

В рамках концепции необходимо четко обозначить сценарии, где применение PCA-M50KA нецелесообразно:

1. Малая высота потолков (менее 2.5 м): Мощная струя холодного воздуха при низком расположении блока будет попадать в рабочую зону (на головы людей) с высокой скоростью. Это приведет к дискомфорту и простудным заболеваниям. Для низких потолков лучше подходят кассетные или настенные блоки с функцией отвода потока.

2. Жилые спальни малой площади: Даже на минимальной скорости шум 32 дБ(А) может быть навязчивым ночью. Также дизайн блока является утилитарно-техническим («стальной ящик»), что редко вписывается в домашний интерьер.

3. Помещения со сложной геометрией (Г-образные): Прямоточный характер выдува PCA-M50KA не позволит эффективно охладить пространство «за углом». Здесь потребуется либо два блока меньшей мощности, либо канальная система.

4. Бюджетные проекты: Стоимость связки PCA-M50KA + PUZ-ZM50 существенно выше бюджетных сплит-систем и аналогов китайских брендов. Выбор этой модели оправдан только при расчете TCO (Total Cost of Ownership) на дистанции 7-10 лет, учете расходов на электроэнергию и требований к безотказности.

10. Инженерное резюме

Система кондиционирования на базе внутреннего блока Mitsubishi Electric PCA-M50KA представляет собой эталонное решение для коммерческого сегмента (Retail, HoReCa, Technical Facilities). Это не бытовой прибор, а инженерный модуль, требующий профессионального расчета аэродинамики помещения и квалифицированного монтажа.

Его главные преимущества — дальнобойность воздушного потока, высокая надежность при интенсивной эксплуатации и гибкость интеграции в системы автоматизации — раскрываются только при правильном проектировании. Устройство обеспечивает предсказуемый микроклимат и минимизирует риски простоя бизнеса из-за поломки климатического оборудования. Выбор данной модели является инвестицией в стабильность инженерной инфраструктуры объекта, а не просто покупкой «кондиционера». При принятии решения о закупке следует убедиться в совместимости с выбранным наружным блоком и соответствии акустических характеристик назначению помещения.

11. Техническая спецификация для проекта (Reference Data)

Для интеграции в проектную документацию используйте следующие верифицированные параметры:

• Холодопроизводительность (ном): 5.0 кВт (диапазон зависит от наружного блока).

• Теплопроизводительность (ном): 5.7 кВт.

• Потребляемая мощность (внутренний блок): 0.04 кВт.

• Расход воздуха (Low-High): 10 – 17 м³/мин.

• Уровень звукового давления: 32 – 39 дБ(А).

• Габариты (ШхГхВ): 960 x 680 x 230 мм.

• Вес: 26 кг.

• Диаметр труб (Жидкость/Газ): 6.35 мм (1/4") / 12.7 мм (1/2").

• Дренаж: VP-20 (OD 26 мм).

• Электропитание: 1 фаза, 220-240В, 50Гц (подводится к наружному блоку, питание внутреннего — через межблочный кабель, либо раздельное в зависимости от схемы).

Данные приведены для условий Eurovent. Реальные показатели зависят от тепловой нагрузки, длины магистралей и загрязненности теплообменников.
