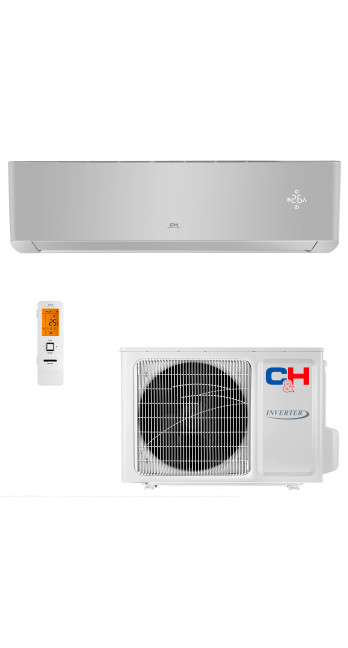

Описание Кондиционер воздуха Cooper&Hunter CH-S09FTXAL-SC

Инженерный обзор и технический профиль теплового насоса Cooper&Hunter CH-S09FTXAL-SC (Supreme Continental)

Архитектура системы и назначение

Модель Cooper&Hunter CH-S09FTXAL-SC серии Supreme Continental представляет собой бытовой тепловой насос типа «воздух-воздух» с инверторным управлением компрессором. Оборудование спроектировано как основной или резервный источник климатического контроля в помещениях площадью до 25–30 квадратных метров, с акцентом на сохранение производительности в условиях отрицательных наружных температур. В отличие от стандартных сплит-систем, оптимизированных преимущественно для охлаждения, архитектура данной модели предусматривает аппаратную адаптацию для работы в режиме обогрева в северных широтах.

Ключевым отличием инженерной платформы является использование хладагента R32 в сочетании с алгоритмами управления Generation V. Это обеспечивает системе соответствие директиве энергоэффективности Европейского союза (ErP) на уровне A+++ как в режиме охлаждения (SEER 8.5), так и в режиме обогрева (SCOP 5.1). Данные показатели свидетельствуют о том, что на каждый киловатт затраченной электроэнергии система способна генерировать более пяти киловатт тепловой энергии в среднем за отопительный сезон, что делает устройство рациональной альтернативой традиционным системам электроотопления.

Термодинамика и компрессорный блок

«Сердцем» системы выступает двухступенчатый роторный инверторный компрессор. Применение технологии двухступенчатого сжатия (Two-stage Compressor) позволяет нивелировать падение производительности при экстремально низких температурах наружного воздуха. В стандартных одноступенчатых системах при падении температуры на улице давление всасывания критически снижается, что ведет к падению массового расхода фреона и, как следствие, к снижению теплоотдачи. В модели CH-S09FTXAL-SC промежуточный впрыск хладагента стабилизирует цикл, позволяя поддерживать номинальную теплопроизводительность даже при температуре -20°C и сохранять работоспособность системы вплоть до -25°C.

Управление двигателем компрессора осуществляется по технологии I-Action. Микропроцессорный контроль обеспечивает сверхнизкочастотную работу двигателя (вплоть до 1 Гц). Это устраняет проблему цикличности (старт-стоп), характерную для неинверторных моделей и инверторов старого поколения. Работа на сверхнизких оборотах обеспечивает:

1. Точность поддержания температуры: Отклонение от заданного пользователем параметра не превышает 0,5°C.

2. Энергоэффективность: Отсутствие пусковых токов, которые являются основным фактором нагрузки на сеть и повышенного расхода энергии.

3. Акустический комфорт: Отсутствие вибраций и шума, свойственных запуску компрессора на высоких оборотах.

Использование озонобезопасного фреона R32 повышает общую энергоэффективность системы на 5-8% по сравнению с аналогами на R410A за счет меньшей вязкости и более высокой теплопроводности. Кроме того, R32 обладает меньшим потенциалом глобального потепления (GWP), что соответствует современным экологическим нормам.

Режимы эксплуатации и климатическая адаптация

Работа на обогрев (Heating Mode)

Модель позиционируется производителем как полноценный тепловой насос. Для реализации этой функции предусмотрен комплекс инженерных решений «зимнего комплекта», интегрированного на заводе:

• Подогрев поддона наружного блока: Электрический нагревательный элемент предотвращает образование наледи в нижней части корпуса, обеспечивая свободный сток конденсата, образующегося в процессе разморозки теплообменника. Это исключает риск механического повреждения крыльчатки вентилятора льдом.

• Подогрев картера компрессора: Обеспечивает поддержание масла в жидком состоянии при простое системы на морозе, предотвращая «холодный пуск», который является основной причиной износа механических частей.

• Интеллектуальная разморозка: Алгоритм оттаивания внешнего блока базируется не на таймере (как в бюджетных моделях), а на показаниях температурных датчиков. Разморозка включается только при реальном обмерзании теплообменника, что минимизирует перерывы в подаче тепла и снижает энергопотребление.

Рабочий диапазон внешних температур для режима обогрева составляет от -25°C до +24°C, что покрывает климатическую норму большинства регионов умеренного пояса.

Работа на охлаждение (Cooling Mode)

В летний период система функционирует в диапазоне от -15°C до +43°C. Возможность работы на охлаждение при низких уличных температурах (до -15°C) делает модель пригодной для использования в серверных комнатах и технических помещениях, требующих круглогодичного отвода тепла. Высокий коэффициент SEER (8.5) указывает на то, что устройство эффективно преобразует электрическую энергию в холод, минимизируя эксплуатационные расходы.

Система воздухораспределения и аэродинамика

Внутренний блок оснащен цельнолитым пластиковым корпусом и технологией бесшовного теплообменника, что снижает уровень шума, возникающего при тепловом расширении материалов. Аэродинамическая схема включает в себя широкоугольные жалюзи, которые полностью охватывают объем помещения. Управление воздушным потоком осуществляется с пульта дистанционного управления как в вертикальной, так и в горизонтальной плоскости (технология 3D Flow). Это позволяет пользователю настроить вектор обдува таким образом, чтобы исключить прямое попадание холодного потока на людей, создавая эффект естественной циркуляции воздуха.

Вентилятор внутреннего блока имеет 7 скоростей вращения. Это обеспечивает гибкую настройку производительности: от режима Turbo для максимально быстрого достижения целевой температуры до режима Sleep, при котором уровень звукового давления снижается до рекордных 18 дБ(А). Данный показатель находится на пороге слышимости человеческого уха, что позволяет классифицировать устройство как одно из самых тихих в сегменте. Следует учитывать, что заявленные 18 дБ(А) достигаются на минимальной скорости в акустически подготовленном помещении; в реальных условиях фоновый шум может быть выше.

Очистка воздуха и гигиена

Система фильтрации CH-S09FTXAL-SC не ограничивается механической сеткой грубой очистки. В базовую комплектацию входит технология «CH 7-SKY Technology», представляющая собой комплексную систему фильтрации, состоящую из семи ступеней (спектр действия включает антибактериальную, антивирусную и антиаллергенную обработку). Однако основным активным элементом является модуль «CH Smart-Ion Filter».

Принцип действия ионизатора основан на генерации отрицательно заряженных ионов, которые при взаимодействии с частицами пыли, бактериями и аллергенами, находящимися в воздухе, утяжеляют их или разрушают их оболочку. Это способствует осаждению взвешенных частиц и нейтрализации микроорганизмов. Важно отметить, что данная технология является вспомогательной системой очистки и не заменяет необходимость регулярной влажной уборки помещения и проветривания для притока свежего воздуха (кондиционер рециркулирует воздух внутри помещения, не подавая кислород с улицы).

Также реализована функция самоочистки внутреннего блока (Double Self-Clean). После выключения кондиционера в режиме охлаждения вентилятор продолжает работать некоторое время, осушая теплообменник. Это предотвращает образование плесени и размножение бактерий во влажной среде внутри устройства. В моделях серии Supreme реализован метод мгновенной заморозки и последующего прогрева пластин теплообменника для стерилизации, что повышает гигиеническую безопасность эксплуатации.

Управление и автоматизация

Электронная система управления построена на базе современных микроконтроллеров, обеспечивающих интеграцию в системы «Умный дом».

1. Wi-Fi модуль: Встроенный модуль позволяет управлять климатической системой из любой точки мира через приложение на смартфоне (поддержка ОС Android и iOS). Пользователь имеет доступ к полному функционалу, включая настройку недельного таймера, выбор режимов и мониторинг текущей температуры.

2. Функция I-Feel: В пульт дистанционного управления интегрирован температурный датчик. При активации данной функции кондиционер ориентируется на температуру воздуха не в зоне установки внутреннего блока (под потолком), а в зоне нахождения пульта. Это позволяет скорректировать работу системы для обеспечения комфорта именно в месте пребывания человека, компенсируя температурную стратификацию воздуха.

3. Авторестарт: При сбое в электросети система автоматически возобновляет работу с сохранением всех пользовательских настроек после восстановления питания.

4. Стабильность напряжения: Встроенный импульсный трансформатор (SMPS) позволяет оборудованию стабильно работать в широком диапазоне питающего напряжения (от 96В до 260В), что критически важно для эксплуатации в загородных домах и районах с нестабильной электросетью.

Ограничения и требования к монтажу

Для обеспечения заявленных производителем характеристик и надежности работы системы критически важно соблюдение технологии монтажа. Установка инверторного теплового насоса требует обязательного вакуумирования трассы перед запуском хладагента. Наличие воздуха или влаги в контуре фреона недопустимо, так как это ведет к изменению физических свойств хладагента, коррозии компрессора и выходу оборудования из строя.

Минимальная длина фреоновой магистрали должна составлять не менее 3 метров для демпфирования вибраций и шума от внешнего блока. Максимальный перепад высот между блоками для данной модели ограничен 10 метрами, а максимальная длина трассы — 20 метрами. При превышении базовой длины трассы (обычно 5 метров) требуется дозаправка системы фреоном строго по весам, согласно таблице производителя.

Несмотря на наличие зимнего комплекта, эффективность работы в режиме обогрева подчиняется законам термодинамики: при снижении уличной температуры КПД (COP) системы снижается. Пользователь должен понимать, что при температурах близких к -25°C тепловая мощность агрегата будет ниже номинальной. Поэтому расчет необходимой мощности оборудования должен производиться специалистом с учетом теплопотерь конкретного помещения. Устройство эффективно как основной источник тепла в межсезонье и мягкую зиму, однако в условиях экстремальных морозов может потребоваться наличие резервного источника отопления.

Инженерное резюме

Cooper&Hunter CH-S09FTXAL-SC (Supreme Continental) — это технически сложное устройство, выходящее за рамки концепции обычного кондиционера. Интеграция двухступенчатого компрессора, EEV-клапана и адаптивной логики управления переводит данную модель в класс бытовых тепловых насосов. Высокие показатели SCOP/SEER делают его экономически обоснованной инвестицией для пользователей, рассматривающих кондиционер как инструмент круглогодичного климатического контроля.

Отсутствие маркетинговых упрощений в конструкции (полноценный теплообменник, качественный пластик, надежная электроника) обеспечивает длительный ресурс эксплуатации при условии квалифицированного монтажа и регулярного технического обслуживания. Модель рекомендуется для установки в жилых помещениях (спальни, детские, гостиные) благодаря низкому уровню шума и высокой степени очистки воздуха, а также в коммерческих помещениях с высокими требованиями к энергоэффективности оборудования. Выбор данной модификации является рациональным решением для тех, кто приоритезирует надежность, функциональность и реальную экономию энергоресурсов над первичной стоимостью оборудования.

Система спроектирована с запасом прочности, позволяющим выдерживать колебания напряжения и жесткие климатические условия, что подтверждается многолетней статистикой эксплуатации платформы Cooper&Hunter в странах Северной Европы. Это сбалансированный инженерный продукт, предоставляющий прогнозируемый результат и высокий уровень комфорта без скрытых эксплуатационных издержек.

Техническая спецификация (Reference Data)

Для точного проектирования места установки и оценки совместимости с электросетью приводятся ключевые параметры модели CH-S09FTXAL-SC:

• Тип компрессора: Роторный, двухступенчатый, инверторный.

• Хладагент: R32 (дифторметан), экологически безопасный.

• Производительность (Холод): 2.70 кВт (диапазон 0.70–3.50 кВт).

• Производительность (Тепло): 3.50 кВт (диапазон 0.80–4.20 кВт).

• Потребляемая мощность (Холод): 0.55 кВт (0.08–1.00 кВт).

• Потребляемая мощность (Тепло): 0.75 кВт (0.13–1.40 кВт).

• Энергоэффективность (SEER/SCOP): 8.5 (A+++) / 5.1 (A+++).

• Воздухопроизводительность: 390/420/450/490/560/620/680 м³/ч.

• Уровень звукового давления (Внутренний блок): 18/22/24/26/30/35/43 дБ(А).

• Габариты (Внутренний блок): 865 x 290 x 210 мм.

• Вес (Внутренний блок): 10.5 кг.

• Диапазон рабочих температур: Охлаждение -15...+43°C / Обогрев -25...+24°C.

Представленные данные являются справочными и соответствуют результатам лабораторных испытаний при номинальных условиях. Фактические показатели могут варьироваться в зависимости от тепловой нагрузки помещения, качества теплоизоляции ограждающих конструкций и соблюдения правил установки. Выбор данной модели должен базироваться на теплотехническом расчете помещения.

Приведенный анализ подтверждает статус Cooper&Hunter CH-S09FTXAL-SC как высокотехнологичного решения в сегменте климатического оборудования, ориентированного на энергосбережение и долгосрочную эксплуатацию. Это документ доверия к инженерии, лежащей в основе комфорта пользователя.
