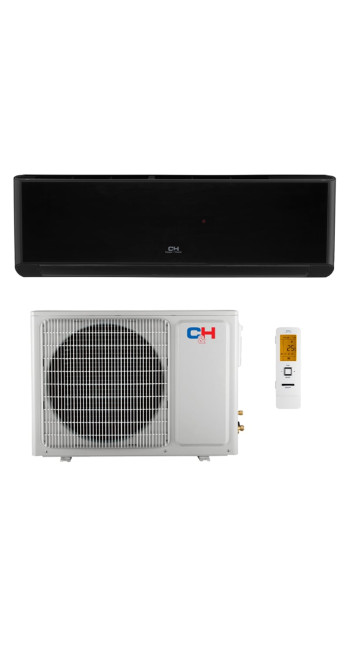

Описание Кондиционер воздуха Cooper&Hunter CH-S09FTXAL-FB

Инженерный обзор и техническая спецификация: Тепловой насос Cooper&Hunter CH-S09FTXAL-FB Supreme Continental

1. Идентификация продукта и позиционирование в модельном ряду

Модель Cooper&Hunter CH-S09FTXAL-FB относится к серии Supreme Continental и представляет собой инверторную сплит-систему бытового назначения, технически классифицируемую как тепловой насос типа «воздух-воздух». Индекс «FB» (Full Black) в номенклатуре обозначает цветовое исполнение внутреннего блока: матовый черный корпус, предназначенный для интеграции в соответствующие интерьерные решения.

В отличие от стандартных инверторных кондиционеров, данная система спроектирована с приоритетом на бивалентную эксплуатацию: как источник холода в летний период и как основной или вспомогательный источник отопления в зимний период при внешних температурах до -25°C. Оборудование соответствует классу энергоэффективности A+++ по классификации EU Energy Label (Directive 2010/30/EU).

Целевое назначение: помещения площадью до 25-30 м² с высокими требованиями к акустическому комфорту, энергопотреблению и качеству очистки воздуха.

2. Термодинамические характеристики и Энергоэффективность

2.1. Параметры цикла охлаждения (SEER)

Система функционирует на базе хладагента R32 (дифторметан), который характеризуется сниженной вязкостью и более высокой теплопроводностью по сравнению с R410A. Это позволяет уменьшить массу заправки фреона при сохранении производительности.

• Номинальная холодопроизводительность: 2.70 кВт (диапазон модуляции инвертора: 0.70 – 5.00 кВт).

• Коэффициент сезонной энергоэффективности (SEER): 8.5. Данный показатель означает, что за весь сезон охлаждения на каждый затраченный 1 кВт электроэнергии система генерирует в среднем 8.5 кВт холода. Высокий SEER достигается за счет алгоритмов управления компрессором при частичных нагрузках, характерных для климатической зоны Европы.

2.2. Параметры цикла обогрева (SCOP)

Режим обогрева является ключевой инженерной особенностью серии Supreme Continental.

• Номинальная теплопроизводительность: 3.50 кВт (диапазон модуляции: 0.70 – 5.50 кВт).

• Коэффициент сезонной энергоэффективности (SCOP): 5.1.

• Рабочий диапазон внешних температур: от -25°C до +24°C. SCOP 5.1 в климатической зоне «Average» подтверждает статус оборудования как полноценного теплового насоса. При падении температуры на улице, автоматика изменяет частоту вращения компрессора и степень открытия электронного расширительного вентиля (EEV) для поддержания КПД системы.

2.3. Потребляемая мощность

Электрическая мощность, потребляемая системой из сети, варьируется в зависимости от тепловой нагрузки:

• Охлаждение: 0.55 кВт (0.075 – 1.43 кВт).

• Обогрев: 0.75 кВт (0.135 – 1.55 кВт). Низкий порог минимального потребления (75 Вт в режиме охлаждения) свидетельствует об отсутствии циклов "старт-стоп" при достижении заданной температуры, что является основным фактором экономии ресурса и энергии.

3. Архитектура компрессорно-конденсаторного блока

3.1. Инверторная технология I-Action

В основе внешнего блока лежит двухроторный компрессор (Twin Rotary) с технологией управления I-Action. Микропроцессор обеспечивает работу двигателя компрессора на сверхнизких частотах (до 1 Гц) без вибраций.

• Инженерный смысл: Традиционные инверторы при низкой нагрузке отключаются, вызывая гистерезис температур и пусковые токи. Технология I-Action позволяет компрессору вращаться непрерывно с минимальной скоростью, компенсируя только текущие теплопотери помещения. Это обеспечивает точность поддержания температуры ±0.5°C.

3.2. Адаптация к низким температурам ("Зимний комплект")

Заводская комплектация CH-S09FTXAL-FB включает аппаратные решения для работы при отрицательных температурах, которые в бюджетных моделях требуют дополнительной установки:

1. Подогрев картера компрессора: Предотвращает загустение масла и вскипание фреона при холодном пуске.

2. Подогрев поддона наружного блока: Электрический нагревательный кабель, интегрированный в дно корпуса, предотвращает намерзание льда, образующегося в процессе оттайки (defrost). Это исключает риск механического повреждения вентилятора льдом.

3. Интеллектуальная разморозка: Система активирует режим оттайки теплообменника не по таймеру (что снижает общий КПД), а на основе анализа температурных датчиков труб теплообменника. Разморозка включается только при реальном наличии инея.

3.3. Теплообменники и покрытие

Теплообменники внешнего и внутреннего блоков покрыты антикоррозийным составом Green Fin / Blue Fin. Гидрофильное покрытие ускоряет стекание конденсата, улучшая теплообмен и предотвращая развитие плесени и коррозии, особенно в условиях влажного климата.

4. Аэродинамика и Акустические характеристики

4.1. Уровень звукового давления

Внутренний блок CH-S09FTXAL-FB спроектирован с использованием цельнолитого пластикового корпуса (технология без швов), что минимизирует паразитные вибрации и тепловое расширение ("потрескивание" пластика).

• Минимальный уровень шума: 18 дБ(А). Этот показатель находится на пороге слышимости человеческого уха в условиях полной тишины. Достигается на минимальной скорости вентилятора, что делает модель пригодной для установки в спальнях и детских комнатах.

• Максимальный уровень шума: 43 дБ(А) (режим Turbo). Используется кратковременно для быстрого выхода на режим.

4.2. Распределение воздушного потока

Система оснащена широкоугольными жалюзи с полным охватом (Wide-angle louvers). Управление направлением потока осуществляется с пульта ДУ как по вертикали, так и по горизонтали.

• Режим предотвращения сквозняков: В режиме охлаждения поток направляется параллельно потолку, опускаясь за счет естественной конвекции.

• Режим эффективного обогрева: В режиме тепла поток направляется вертикально вниз, обеспечивая прогрев пола и равномерное перемешивание воздушных масс.

5. Система фильтрации и гигиены воздуха «CH 7-SKY Technology»

Модель оснащена комплексной системой очистки воздуха, которая является стационарной и не требует частой замены расходных материалов, в отличие от HEPA-фильтров.

1. CH Smart-ION Filter (Генератор холодной плазмы): Активный элемент, создающий напряжение около 4800 В. Генерирует ионы водорода и кислорода, которые, соединяясь с бактериями, вирусами и молекулами запахов, разрушают их оболочку или окисляют их. Эффективность подтверждена в отношении дыма, пыльцы и бытовых аллергенов.

2. Эко-фильтр: Мелкоячеистая сетка, задерживающая крупную пыль и шерсть животных.

3. Комплекс 7-SKY: Семь ступеней фильтрации различного спектра действия (акаро-клин, антибактериальный, фотокаталитический и др.). Примечание: Следует учитывать, что основным рабочим элементом является плазменный фильтр, а вставки 7-SKY выполняют вспомогательную функцию.

4. Самоочистка (Double Self-Clean): После выключения кондиционера вентилятор внутреннего блока продолжает работать в течение некоторого времени, удаляя влагу с испарителя. В модели реализована технология мгновенной заморозки и последующего нагрева пластин теплообменника до +57-58°C, что гарантирует стерилизацию поверхности и предотвращение образования плесени внутри блока.

6. Управление и автоматизация

6.1. Wi-Fi Модуль

Внутренний блок имеет интегрированный Wi-Fi модуль, позволяющий управлять устройством через приложение на смартфоне (OS Android / iOS). Это обеспечивает удаленный контроль:

• Включение обогрева/охлаждения до прихода пользователя.

• Мониторинг текущей температуры в помещении.

• Программирование недельного таймера.

6.2. Пульт дистанционного управления

Эргономичный пульт с подсветкой экрана (удобно в ночное время). Реализована функция «I FEEL». Датчик температуры встроен в пульт ДУ. При активации этой функции кондиционер ориентируется на температуру в зоне нахождения пульта, а не под потолком (где расположен внутренний блок), что обеспечивает более точный климат-контроль в зоне пребывания человека.

6.3. Интеграция в BMS

Возможность подключения проводного пульта (опция) и интеграции в систему «Умный дом» через сухие контакты или шлюзы (требует дополнительного оборудования), что актуально для гостиничного бизнеса или централизованного управления.

7. Режимы защиты и надежности

Система управления CH-S09FTXAL-FB включает многоуровневую защиту от аварийных режимов:

1. Защита от скачков напряжения: Блок питания выдерживает перепады в диапазоне 96В – 260В. Это критически важно для объектов с нестабильной электросетью (частный сектор, загородные дома).

2. Авторестарт: Восстановление настроек после сбоя питания.

3. Самодиагностика: Вывод кодов ошибок на дисплей внутреннего блока при неисправности датчиков, утечке фреона или перегреве компрессора.

4. Дежурное отопление (+8°C): Функция поддержания минимальной положительной температуры в помещении (+8°C) при отсутствии людей. Предотвращает промерзание дома при минимальном потреблении энергии. Актуально для дач и загородных коттеджей.

8. Монтажные и эксплуатационные ограничения

Для обеспечения заявленных характеристик и гарантийных обязательств необходимо строгое соблюдение требований монтажа:

• Диаметр труб (Жидкость/Газ): 6.35 мм (1/4") / 9.52 мм (3/8").

• Максимальная длина магистрали: 15 м.

• Максимальный перепад высот: 10 м.

• Расстояние до потолка: Не менее 10-15 см для обеспечения корректного забора воздуха (воздухозабор осуществляется сверху).

• Питание: Подводится к наружному блоку (характерно для инверторов высокой мощности и профессиональных серий).

9. Дизайн и Материалы (FB - Full Black)

Индекс FB указывает на использование черного матового пластика. Это не покраска, а цвет самого материала, что исключает появление царапин другого цвета в процессе эксплуатации. Дизайн характеризуется строгими линиями и отсутствием визуального шума. LED-дисплей скрытого типа (просвечивает сквозь пластик) может быть отключен с пульта для полной темноты в ночное время.

10. Сравнительный анализ и обоснование выбора

Преимущества перед стандартными инверторами

Стандартный инверторный кондиционер (бюджетный сегмент) обычно имеет рабочий диапазон на обогрев до -15°C и отсутствие подогрева поддона. При температурах ниже -10°C его эффективность (COP) резко падает, а риск обмерзания наружного блока возрастает. CH-S09FTXAL-FB сохраняет высокий коэффициент преобразования тепла даже при -20°C...-25°C, что позволяет использовать его как экономичную альтернативу электрическим конвекторам или газовому отоплению в межсезонье и мягкую зиму.

Экономический аспект

Стоимость данной модели выше среднего сегмента, однако ROI (возврат инвестиций) обеспечивается за счет:

1. Высокого SEER (8.5): Экономия электроэнергии летом до 40% по сравнению с классом А.

2. Эффективного отопления: Стоимость 1 кВт тепла, полученного от теплового насоса (при SCOP > 4), в 3-4 раза ниже стоимости 1 кВт тепла от прямого электрического обогревателя.

11. Заключение

Cooper&Hunter CH-S09FTXAL-FB Supreme Continental представляет собой инженерно сбалансированное решение для пользователей, которым требуется не просто охлаждение, а универсальная климатическая система для круглогодичной эксплуатации.

Ключевые факторы принятия решения:

1. Потребность в отоплении: Если планируется использование зимой, наличие "зимнего пакета" и двухроторного компрессора делает эту модель безальтернативной в своем классе.

2. Дизайн: Необходимость в черном матовом блоке.

3. Тишина: Критические требования к уровню шума в спальне.

4. Качество воздуха: Потребность в активной фильтрации.

Модель не рекомендуется, если:

• Бюджет строго ограничен и кондиционер нужен исключительно для охлаждения 2-3 недели в году (в этом случае рентабельность переплаты за технологии теплового насоса сомнительна).

• Требуется скрытый монтаж (необходим канальный тип).

Устройство является сертифицированным оборудованием, требующим профессионального монтажа с обязательным вакуумированием трассы для сохранения заводской гарантии и ресурса компрессора.
