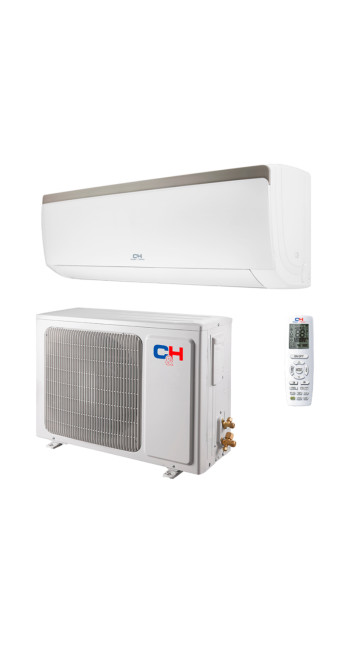

Описание Кондиционер воздуха Cooper&Hunter CH-S12XP10

Технический анализ и эксплуатационные характеристики сплит-системы Cooper&Hunter CH-S12XP10 (Air Master Evo)

1. Архитектура системы и класс оборудования

Модель Cooper&Hunter CH-S12XP10 относится к серии Air Master Evo и представляет собой классическую систему кондиционирования типа On/Off (неинверторная архитектура). В основе технического решения лежит принцип дискретного регулирования производительности: компрессор системы работает на фиксированной максимальной мощности до достижения заданной пользователем температуры, после чего отключается управляющим реле. Поддержание температурного режима осуществляется за счет циклического чередования фаз активного охлаждения (или нагрева) и паузы, что обуславливает наличие естественного температурного гистерезиса в обслуживаемом помещении.

Данный класс оборудования позиционируется как инженерно упрощенное решение с повышенным запасом конструктивной прочности. Отсутствие сложной силовой электроники (инверторной платы преобразования частоты) делает модель CH-S12XP10 менее чувствительной к импульсным помехам и кратковременным просадкам напряжения в электросети, что является критически важным фактором для эксплуатации в регионах с нестабильными параметрами энергоснабжения. Устройство ориентировано на пользователей, приоритетом которых является ремонтопригодность, предсказуемость ресурса и минимизация стоимости владения, а не прецизионная точность поддержания температуры.

2. Термодинамическая производительность и расчет площади

Номинальная холодопроизводительность модели составляет 3.4 кВт (12000 BTU/h). В соответствии с теплотехническими стандартами ISO 5151, данная мощность является достаточной для компенсации теплопритоков в помещениях площадью от 30 до 40 квадратных метров при стандартной высоте потолков (до 2.7 м). Однако, для корректного принятия решения о покупке необходимо учитывать структуру тепловой нагрузки.

Эффективная зона покрытия в 35 м² является расчетной величиной для изолированного помещения без панорамного остекления на южной стороне и без избыточного количества тепловыделяющей техники (серверное оборудование, мощные игровые станции, кухонные плиты). В сценарии, где помещение имеет значительные инсоляционные нагрузки (прямые солнечные лучи через стеклопакеты общей площадью более 3 м²), реальная эффективность охлаждения снижается. Инженерный запас мощности для On/Off систем должен составлять не менее 15-20% от расчетных теплопритоков. Если суммарный теплоприток превышает 3.0 кВт, модель CH-S12XP10 будет работать с коэффициентом загрузки компрессора близким к 1 (непрерывная работа), что допустимо, но сокращает межсервисный интервал.

Теплопроизводительность в режиме обогрева составляет 3.6 кВт. Важно понимать, что данный показатель указан для температуры наружного воздуха +7°C. При снижении температуры на улице эффективность переноса тепла (COP) падает нелинейно, что требует отдельного анализа в разделе ограничений эксплуатации.

3. Компрессорная установка и надежность

Сердцем наружного блока является роторный компрессор постоянной производительности. В серии Air Master Evo традиционно используются агрегаты, разработанные на базе технологической платформы Gree (сотрудничество C&H и Gree Electric Appliances). Это обеспечивает высокий уровень механической надежности узла сжатия. Конструкция роторного типа характеризуется меньшим количеством движущихся частей по сравнению с поршневыми аналогами, что снижает внутреннее трение и вероятность механического клина.

Особенностью работы On/Off компрессора являются высокие пусковые токи. В момент старта электродвигатель компрессора потребляет ток, в 5-7 раз превышающий номинальный рабочий ток (который составляет около 4.5–5 А). Это создает кратковременную просадку напряжения в локальной сети. Для старой проводки или сетей с высоким импедансом это может быть критичным фактором. Однако сама конструкция асинхронного двигателя в CH-S12XP10 обладает высокой толерантностью к качеству синусоиды тока, в отличие от чувствительных DC-инверторных приводов.

Система смазки компрессора рассчитана на использование синтетического полиэфирного масла в среде хладагента R410A. Возврат масла в картер обеспечивается высокой скоростью движения газообразного фреона. Это накладывает ограничения на длину трассы: при превышении длины в 5-7 метров без дозаправки и соблюдения уклонов возможен эффект "масляного голодания", что является основной причиной преждевременного износа подшипников.

4. Энергоэффективность и потребление ресурсов

Модель CH-S12XP10 соответствует классу энергоэффективности «А». Коэффициент энергоэффективности EER (Energy Efficiency Ratio) составляет 3.21. Это означает, что на каждый киловатт затраченной электроэнергии система генерирует 3.21 кВт холода. В абсолютных величинах потребляемая мощность при работе на охлаждение составляет приблизительно 1.06 кВт/ч.

Следует интерпретировать эти данные корректно: поскольку это On/Off система, потребление не масштабируется. В момент работы компрессор потребляет 100% номинальной мощности. Экономия достигается исключительно за счет пауз в работе. В отличие от инверторов, которые снижают обороты и потребление до 200-300 Вт для поддержания температуры, CH-S12XP10 всегда работает на полную мощность, когда включен.

Годовое энергопотребление будет напрямую зависеть от гистерезиса термостата и теплоизоляции помещения. В плохо изолированном помещении циклы "работа" будут длиннее циклов "пауза", что приблизит среднее потребление к номинальному максимуму. Для коммерческого использования этот фактор следует учитывать при расчете операционных расходов (OPEX). Тем не менее, EER 3.21 является высоким показателем для неинверторного сегмента, указывающим на качественную подгонку пары "компрессор-испаритель" и достаточную площадь теплообмена конденсатора.

5. Акустические характеристики: анализ шума

Заявленный производителем уровень звукового давления внутреннего блока варьируется в диапазоне 26–36 дБ(А). Значение 26 дБ(А) достигается на минимальной скорости вращения тангенциального вентилятора. С точки зрения психоакустики, этот уровень воспринимается как "тихий шепот" или фон в тихой библиотеке. Он не является абсолютно бесшумным (порог слышимости в тихой спальне ночью составляет около 20-22 дБ), но спектральный состав шума в модели CH-S12XP10 смещен в область низких частот (монотонный гул потока воздуха), что меньше раздражает слух, чем высокочастотные механические звуки.

Шум наружного блока составляет около 50-52 дБ(А). Основным источником шума является работа компрессора и вентилятора охлаждения конденсатора. Учитывая On/Off природу, момент запуска и остановки компрессора сопровождается характерным звуком и вибрацией. При монтаже на тонкие стены (панельные дома, балконы из металлопрофиля) строго рекомендуется использование виброгасящих опор (демпферов), чтобы исключить передачу структурного шума внутрь помещения. Без виброизоляции резонанс стены может значительно усилить субъективное восприятие шума.

6. Система фильтрации и качество воздуха

Маркетинговое наименование системы фильтрации — "CH SMART-ION Filter". Инженерная суть данной технологии заключается в генерации высоковольтного разряда (холодная плазма), который ионизирует проходящий поток воздуха. Отрицательно заряженные ионы притягиваются к положительно заряженным частицам пыли и спорам, утяжеляя их и заставляя оседать на поверхности фильтра грубой очистки или теплообменнике, откуда они удаляются вместе с конденсатом.

Важно отметить границы применимости данной технологии. Встроенный ионизатор не заменяет полноценный HEPA-очиститель воздуха. Его эффективность против мелкодисперсной пыли (PM2.5) ограничена объемом прокачиваемого воздуха и временем контакта. Однако, как вспомогательный элемент гигиены, система эффективно предотвращает размножение плесени и бактерий внутри самого блока (на влажных ребрах испарителя), что является критически важным для предотвращения появления неприятного запаха ("эффект грязных носков") после длительной эксплуатации.

Также в комплект входит стандартный электростатический фильтр-сетка ECO-FRESH. Его функция — механическая задержка крупной пыли, шерсти животных и ворса. Обслуживание данного фильтра (промывка под водой) является обязательной процедурой пользователя каждые 2-3 недели активной эксплуатации. Забитый фильтр напрямую ведет к снижению расхода воздуха, обмерзанию испарителя и риску гидроудара компрессора (из-за неполного испарения фреона).

7. Аэродинамика и распределение воздушных потоков

Внутренний блок оснащен широкоугольными жалюзи, которые обеспечивают объемное распределение воздуха. . Механизм управления потоком позволяет фиксировать вертикальные жалюзи в 9 положениях с пульта ДУ. Горизонтальные жалюзи (направление влево-вправо) в данной модели регулируются вручную.

При проектировании размещения блока необходимо учитывать "дальнобойность" струи. Для модели 12-го типоразмера (12000 BTU) эффективная длина струи холодного воздуха составляет 3.5 – 4.5 метра. Не рекомендуется устанавливать блок так, чтобы поток был направлен непосредственно на зоны длительного пребывания людей (кровать, рабочее место), так как температура воздуха на выходе из испарителя составляет +8...+12°C. Попадание под прямой поток с таким градиентом температур чревато термическим шоком для организма.

Функция "I FEEL" переносит точку контроля температуры с датчика во внутреннем блоке (под потолком, где воздух всегда теплее) на датчик в пульте ДУ. Это позволяет системе корректировать работу, ориентируясь на температуру в зоне нахождения пользователя. Однако это требует прямой видимости между пультом и блоком для передачи ИК-сигнала.

8. Ограничения эксплуатации: работа на обогрев

Сплит-система CH-S12XP10 способна работать в режиме теплового насоса. Заявленный рабочий диапазон температур наружного воздуха для режима обогрева: от -7°C до +24°C. Это жесткое инженерное ограничение. В модели отсутствует "зимний комплект" (подогрев картера компрессора и поддона, замедлитель вентилятора), характерный для инверторных серий Nordic или Arctic.

Эксплуатация при температурах ниже -7°C сопряжена с рисками:

1. Загустевание масла: При холодном пуске масло теряет текучесть, что приводит к сухому трению в первые секунды работы.

2. Обмерзание наружного блока: При высокой влажности и отрицательной температуре теплообменник быстро покрывается шубой льда. Система имеет функцию автоматической разморозки (Defrost), но при сильных морозах ее мощности может не хватить для полного удаления льда, что приведет к деформации вентилятора или разрыву трубок.

3. Падение КПД: При -7°C коэффициент COP падает до значений 2.0-2.2. При дальнейшем снижении температуры выработка тепла становится энергетически нецелесообразной по сравнению с обычным электрообогревателем.

Вывод: CH-S12XP10 является эффективным источником отопления в межсезонье (октябрь, апрель), но не может рассматриваться как единственная система отопления в зимний период в климатических зонах с температурами ниже -7°C.

9. Схемотехника и управление (Электроника)

Плата управления внутреннего блока оснащена системой самодиагностики. При возникновении аварийных ситуаций (перегрев, ошибка датчиков температуры, неисправность вентилятора) система блокирует работу и выводит код ошибки на LED-дисплей. Это значительно упрощает процесс диагностики для сервисного инженера.

Особенностью электроники серии Air Master Evo является функция авторестарта. В случае внезапного отключения питания, контроллер запоминает последние настройки (режим, температура, скорость вентилятора) и автоматически возобновляет работу после восстановления подачи энергии. Это критически важно для использования кондиционера в серверных комнатах начального уровня или технических помещениях, где нет постоянного присутствия персонала.

Таймер на 24 часа позволяет программировать включение и выключение. Однако логика таймера простая (одно событие), без возможности настройки недельного расписания, что типично для данного ценового сегмента.

10. Монтажные требования и спецификации

Качество работы CH-S12XP10 на 90% зависит от соблюдения технологии монтажа.

• Трубопровод: Используются медные трубки диаметром 1/4" (жидкость) и 3/8" (газ). Вакуумирование контура перед запуском фреона является строго обязательным. Продувка фреоном ("пшик") недопустима, так как не удаляет влагу, которая впоследствии реагирует с маслом, образуя кислоту, разъедающую изоляцию обмоток компрессора.

• Длина трассы: Максимальная длина — 15 метров. Максимальный перепад высот — 10 метров. При длине трассы более 5 метров требуется дозаправка фреона R410A из расчета 20-30 грамм на каждый дополнительный метр.

• Дренаж: Удаление конденсата происходит самотеком. Необходимо обеспечить уклон дренажной трассы не менее 1-2 см на 1 метр длины.

11. Сравнительный анализ: On/Off против Инвертора

Рациональный покупатель задается вопросом: стоит ли переплачивать за инверторную модель (например, серия Vital или Veritas) или выбрать CH-S12XP10?

Аргументы ЗА CH-S12XP10 (On/Off):

1. Цена: Значительно ниже стоимость закупки оборудования.

2. Ремонтопригодность: В случае выхода из строя платы управления или пускового конденсатора, замена стоит копейки и детали унифицированы. Замена силовой платы инвертора сопоставима с половиной стоимости нового кондиционера.

3. Устойчивость к сети: Меньшая чувствительность к качеству электропитания.

Аргументы ПРОТИВ (почему стоит выбрать Инвертор):

1. Точность температуры: On/Off дает колебания температуры в помещении в пределах 2-3°C (то холодно, то жарко). Инвертор держит точность 0.5°C.

2. Сквозняк: On/Off всегда дует ледяным воздухом (+10°C). Инвертор может дуть прохладным (+16...+18°C), что комфортнее.

3. Шум: Инвертор не имеет циклов старт-стоп и работает тише на низких оборотах.

Вердикт: CH-S12XP10 — идеальный выбор для гостиных, офисов, магазинов, технических помещений или дач, где кондиционер работает не круглосуточно или где требования к акустическому комфорту не являются предельными. Для спален и детских комнат предпочтительнее рассмотреть инверторные модели.

12. Комплектация и эргономика

Внутренний блок выполнен в лаконичном дизайне High-Tech. Пластик корпуса качественный, не желтеет от ультрафиолета со временем и не издает скрипов при тепловом расширении (проблема дешевых брендов). На передней панели расположен скрытый LED-дисплей, который отображает заданную температуру. Дисплей можно отключить с пульта (функция LED) для комфортного сна в темноте.

Пульт дистанционного управления имеет антибактериальное покрытие (формально заявлено производителем, на практике — качественный пластик ABS). Эргономика пульта стандартная для OEM-линеек C&H, кнопки интуитивно понятны. Режим "TURBO" позволяет вывести вентилятор на сверхвысокие обороты для максимально быстрого охлаждения помещения, игнорируя настройки шума.

13. Регламент технического обслуживания

Для сохранения заводских характеристик и ресурса предписывает следующий регламент:

1. Каждые 2 недели: Чистка сетчатых фильтров пользователем.

2. Раз в год (перед сезоном): Профессиональная чистка парогенератором теплообменников внутреннего и наружного блоков. Грязь на наружном блоке (тополиный пух, пыль) снижает теплосъем, что ведет к перегреву компрессора и срабатыванию тепловой защиты.

3. Контроль давления: Проверка рабочего давления в системе. Для R410A нормой на всасывании в режиме охлаждения считается диапазон 7-9 Бар (зависит от температуры на улице).

14. Экологический и нормативный профиль

Хладагент R410A, используемый в системе, является озонобезопасным (ODP=0). Однако он имеет высокий потенциал глобального потепления (GWP). Система полностью герметична, и при правильном монтаже утечки исключены. Оборудование соответствует директивам RoHS (ограничение содержания вредных веществ) и стандартам электромагнитной совместимости.

15. Финальное заключение

Cooper&Hunter CH-S12XP10 Air Master Evo представляет собой эталонный образец зрелой, отработанной технологии. Это не инновационный продукт, но "автомат Калашникова" в мире климатической техники. Отказ от инверторного управления в пользу простоты конструкции обеспечивает устройству конкурентное преимущество в сегменте надежного бюджетного оборудования.

Система гарантирует выполнение своей основной функции — эффективного снятия тепловой нагрузки 3.4 кВт — при условии соблюдения эксплуатационных рамок. Это рациональный выбор для покупателя, который умеет считать деньги, понимает физику процесса и готов мириться с незначительными колебаниями температуры ради надежности и долговечности оборудования. При покупке критически важно обеспечить квалифицированный монтаж, так как 80% отказов техники этого класса связаны не с заводским браком, а с ошибками установки (заломы труб, плохая вальцовка, отсутствие вакуумирования). В инженерной иерархии решений CH-S12XP10 занимает прочную позицию "Best Value" для коммерческих и жилых помещений общего назначения.
