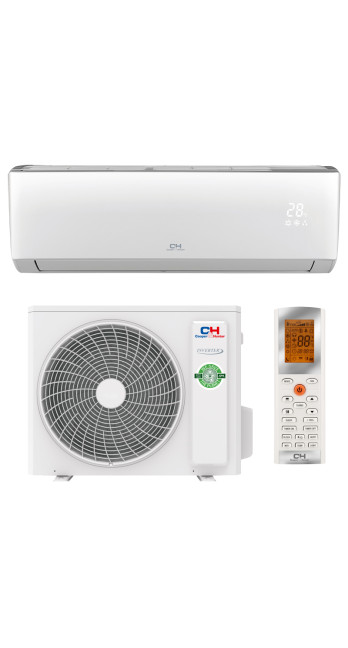

Описание Кондицеонер воздуха Cooper&Hunter CH-S18FTXLA2-NG

Инженерный анализ и техническая спецификация: Сплит-система Cooper&Hunter CH-S18FTXLA2-NG (Серия Arctic)

1. Идентификация системы и назначение

Модель Cooper&Hunter CH-S18FTXLA2-NG относится к классу бытовых тепловых насосов «воздух-воздух» инверторного типа. Устройство предназначено для кондиционирования (охлаждения) и отопления жилых, административных или технических помещений. Индекс «18» в маркировке указывает на номинальную тепловую мощность 18 000 BTU, что технически позиционирует систему для обслуживания помещений площадью от 40 до 55 квадратных метров, в зависимости от высоты потолков, площади остекления и теплопритоков от оборудования.

Индекс «NG» (New Generation) фиксирует использование хладагента R32 и обновленную аппаратную базу управляющей электроники, отличающую данную модификацию от предыдущих версий серии Arctic. Прибор спроектирован как основной источник отопления в регионах с умеренным климатом и как эффективное средство догрева в зонах с критически низкими температурами, сохраняя работоспособность внешнего блока до -25°C.

Позиционирование системы в иерархии климатического оборудования определяется балансом между производительностью (5 кВт по холоду) и сезонной энергоэффективностью (класс A++). Это не бюджетное решение для временного охлаждения, а инженерная климатическая станция для круглогодичной эксплуатации в режиме 24/7.

2. Термодинамические характеристики и энергоэффективность

Ключевым параметром для принятия рационального решения о покупке данной модели является анализ ее коэффициентов эффективности: SEER (Seasonal Energy Efficiency Ratio) для охлаждения и SCOP (Seasonal Coefficient of Performance) для обогрева.

Режим охлаждения (Cooling)

Номинальная холодопроизводительность системы составляет 5.00 кВт. При этом диапазон модуляции мощности варьируется от 1.20 до 6.20 кВт. Это означает, что инверторный компрессор способен снижать обороты до минимальных значений для поддержания температуры, избегая энергозатратных циклов «старт-стоп».

• Потребляемая мощность в режиме охлаждения: 1.46 кВт (диапазон 0.35–2.30 кВт).

• Коэффициент SEER достигает значения 6.1 (Класс A++).

Это инженерное соотношение указывает на то, что на каждый затраченный киловатт электроэнергии система переносит из помещения на улицу 6.1 киловатта тепловой энергии в усредненном сезонном цикле.

Режим обогрева (Heating)

В режиме теплового насоса модель CH-S18FTXLA2-NG демонстрирует номинальную производительность 5.30 кВт (диапазон модуляции 1.20–6.60 кВт). Потребление электроэнергии составляет 1.42 кВт (0.35–2.30 кВт).

• Коэффициент SCOP (для средней климатической зоны) составляет 4.6 (Класс A++).

• Коэффициент SCOP (для теплой зоны) составляет 5.1 (Класс A+++).

Важно отметить физическое ограничение: при снижении уличной температуры теплопроизводительность любого воздушного теплового насоса падает. Однако серия Arctic оптимизирована для минимизации этого падения. При температуре наружного воздуха -15°C система сохраняет коэффициент преобразования (COP) выше 2.0, что делает отопление электричеством через данный тепловой насос более чем в два раза выгоднее использования прямых электрических конвекторов.

3. Архитектура компрессора и технология I-Action

«Сердцем» системы является компрессор роторного типа, управляемый технологией I-Action. Это запатентованный алгоритм управления инвертором, который решает главную проблему классических инверторов — вибрацию и нестабильность работы на сверхнизких частотах.

В модели CH-S18FTXLA2-NG микропроцессор управления обеспечивает стабильную работу ротора компрессора на частоте от 1 Гц. Технические следствия технологии I-Action:

1. Отсутствие пусковых токов. Плавный разгон ротора исключает просадку напряжения в сети, что критично для загородных домов со слабой проводкой.

2. Точность поддержания температуры. Система не отключается при достижении целевой температуры, а переходит в режим минимальной производительности, компенсируя только текущие теплопотери помещения. Точность контроля составляет 0.5°C.

3. Акустический комфорт. Отсутствие циклов включения/выключения исключает щелчки реле и звук разгона компрессора, характерные для систем On/Off.

Компрессор имеет дополнительную шумо- и теплоизоляцию, а также оснащен системой подогрева картера. Наличие подогрева картера является обязательным условием для «зимнего комплекта» — масло в картере не загустевает при простое на морозе, обеспечивая безопасный холодный пуск и предотвращая механический износ трущихся пар.

4. Хладагент R32: Физические и экологические аспекты

Переход на дифторметан (R32) в модели с индексом NG обусловлен не маркетингом, а физическими свойствами газа. В сравнении с устаревающим R410A, хладагент R32 обладает следующими инженерными преимуществами:

1. Меньшая вязкость и плотность. Это снижает гидравлическое сопротивление в контуре, позволяя компрессору затрачивать меньше энергии на прокачку газа. В итоге энергоэффективность системы возрастает на 3-5%.

2. Высокая удельная холодопроизводительность. Для достижения тех же параметров мощности требуется меньшая масса хладагента. Заправка системы по весу меньше, что упрощает утилизацию и обслуживание.

3. Однокомпонентная структура. R32 является простым веществом, а не смесью. Это критически важно при сервисном обслуживании: в случае утечки систему можно просто дозаправить. Хладагент R410A при утечке меняет пропорцию компонентов (изотропность), требуя полной эвакуации остатков и полной перезаправки.

4. Экологический стандарт GWP. Потенциал глобального потепления у R32 в три раза ниже, чем у R410A, что обеспечивает соответствие жестким экологическим нормативам ЕС.

5. Система «Зимний комплект» и алгоритм оттаивания

Модель CH-S18FTXLA2-NG штатно оснащена заводским низкотемпературным комплектом, адаптирующим физику работы устройства под суровые условия.

Состав зимнего комплекта:

• Подогрев картера компрессора. Предотвращает гидравлический удар при пуске.

• Подогрев поддона наружного блока. Электрический нагревательный кабель, проложенный по дну корпуса, предотвращает образование наледи в дренажных отверстиях. Без этого элемента конденсат, образующийся при работе на обогрев, замерзает, блокируя вентилятор и разрушая теплообменник.

• Регулятор оборотов вентилятора. Позволяет поддерживать необходимое давление конденсации.

Интеллектуальная разморозка (Smart Defrost)

В отличие от бюджетных моделей, где разморозка наружного блока включается по таймеру (например, каждые 50 минут на 10 минут), Cooper&Hunter использует адаптивный алгоритм. Датчики анализируют температуру теплообменника и температуру окружающего воздуха. Режим разморозки активируется только при фактическом наличии льда ("шубы") на ламелях. Это минимизирует время простоя системы на обогрев и экономит электроэнергию, не тратя ее на «пустые» циклы оттаивания.

6. Электроника и стабильность питания

Электронная схема CH-S18FTXLA2-NG спроектирована с учетом нестабильности электросетей. Импульсный трансформатор питания (SMPS) обеспечивает работоспособность контроллера в широком диапазоне входного напряжения: от 96В до 260В.

Это инженерное решение делает модель пригодной для эксплуатации в районах с перегруженными подстанциями или на длинных линиях электропередач. Система не уходит в ошибку при кратковременных просадках напряжения, продолжая поддерживать климатические параметры. Внутренняя плата управления имеет влагозащитное покрытие, предотвращающее коррозию дорожек в условиях повышенной влажности.

7. Система очистки воздуха и гигиена теплообменника

Внутренний блок оснащен технологией "CH 7-SKY Technology", представляющей собой комплексную систему фильтрации. Однако с инженерной точки зрения наиболее значимым элементом является генератор холодной плазмы (CH Smart-Ion Filter).

Принцип действия CH Smart-Ion: Активный ионизатор создает высокое напряжение, генерируя ионы кислорода и водорода. Эти частицы, вступая в реакцию с оболочками бактерий, вирусов и аллергенов, разрушают их белковую структуру, превращая в безвредные соединения (воду). В отличие от пассивных фильтров (которые требуют замены), плазменная технология работает в течение всего срока службы кондиционера и не создает сопротивления воздушному потоку.

Дополнительно реализована функция самоочистки (Self-Clean). После выключения охлаждения вентилятор внутреннего блока продолжает вращаться некоторое время, осушая испаритель. Удаление влаги предотвращает образование плесени и размножение бактерий во влажной среде теплообменника.

8. Акустические характеристики и аэродинамика

Для модели мощностью 18000 BTU акустические параметры являются критичными, так как устройство перемещает значительные объемы воздуха (до 800 м³/час). Инженеры оптимизировали профиль крыльчатки вентилятора и структуру воздушного канала, добившись следующих показателей звукового давления внутреннего блока:

• Минимальная скорость: 28 дБ(А).

• Средняя скорость: 33-39 дБ(А).

• Максимальная производительность (Турбо): 45 дБ(А).

Уровень 28 дБ(А) находится на границе слышимости в тихом помещении днем, но может быть различим ночью. Это физическая плата за высокую производительность (5 кВт). Для спален малой площади рекомендуется рассматривать модели меньшей мощности (09 или 12), однако для гостиных и офисов данный уровень шума является комфортным и не превышает фоновые значения.

9. Управление и интеграция (Smart-функции)

Модель оснащена встроенным модулем Wi-Fi, что позволяет интегрировать кондиционер в систему «Умный дом». Управление осуществляется через приложение на смартфоне (доступно для iOS и Android).

Функционал удаленного управления:

• Включение/выключение вне дома (например, прогрев помещения перед приездом).

• Настройка недельного таймера.

• Мониторинг текущей температуры в помещении.

• Диагностика кодов ошибок.

Пульт дистанционного управления имеет функцию «I FEEL». В пульт встроен температурный датчик. При активации этой функции кондиционер ориентируется не на датчик во внутреннем блоке (под потолком, где температура всегда выше), а на датчик в пульте. Это позволяет поддерживать точную температуру именно в зоне нахождения пользователя.

10. Требования к монтажу и ограничения эксплуатации

Для обеспечения заявленных характеристик и сохранения гарантии монтаж должен производиться с соблюдением строгих инженерных нормативов:

1. Вакуумирование контура. Удаление воздуха и влаги из трассы перед запуском фреона обязательно. Наличие влаги в контуре с R32 и синтетическим маслом приведет к окислению масла и выходу компрессора из строя.

2. Длина трассы. Максимальная длина магистрали — 25 метров. Перепад высот — до 10 метров. При длине трассы свыше 5 метров (стандартная заводская заправка) требуется дозаправка хладагента из расчета 16-20 грамм на каждый дополнительный метр.

3. Минимальная длина трассы. Не рекомендуется делать трассу короче 3 метров для предотвращения передачи вибрации от внешнего блока к внутреннему через медные трубы.

Ограничения:

• Не рекомендуется размещать внутренний блок над источниками тепла или под прямыми солнечными лучами (искажение показаний датчиков).

• При работе на обогрев необходимо предусмотреть отвод конденсата от внешнего блока, чтобы исключить обледенение отмостки или балкона. Объем воды может достигать 1-1.5 литра в час.

11. Сравнительный анализ и целевая аудитория

Cooper&Hunter CH-S18FTXLA2-NG занимает нишу «Premium in Comfort Class».

• В сравнении с On/Off системами: Выигрывает за счет экономии до 40% энергии и возможности работы на обогрев зимой.

• В сравнении с бюджетными инверторами: Выигрывает за счет полноценного зимнего комплекта, более тяжелого и качественного теплообменника, электронного расширительного вентиля (EEV) вместо капиллярной трубки, что дает точный контроль перегрева фреона.

• В сравнении с флагманскими японскими брендами: Предлагает сопоставимый функционал (Wi-Fi, плазма, обогрев до -25°C) при существенно меньшей стоимости, уступая незначительно в качестве пластика корпуса или предельной тишине работы.

Целевой профиль эксплуатации:

1. Квартиры-студии или объединенные кухни-гостиные площадью 40-50 м².

2. Загородные дома с потребностью в эффективном отоплении в межсезонье и зимой (как альтернатива газу).

3. Серверные комнаты (благодаря функции охлаждения при низких уличных температурах).

4. Офисные помещения с высокими требованиями к качеству воздуха.

12. Резюме

Сплит-система Cooper&Hunter CH-S18FTXLA2-NG (Arctic Inverter) представляет собой сбалансированное инженерное решение, где приоритет отдан надежности основных агрегатов (компрессор, плата управления, теплообменники) и термодинамической эффективности. Устройство не содержит избыточных маркетинговых функций, удорожающих конструкцию, но обладает всем необходимым для выполнения задачи климат-контроля: охлаждение, эффективный обогрев (тепловой насос), очистка воздуха и удаленное управление.

Выбор данной модели рационален для пользователей, ищущих универсальный прибор «Зима-Лето» с длительным ресурсом эксплуатации, подтвержденным качеством элементной базы и использованием современных технологий (R32, I-Action). Инвестиция в класс энергоэффективности A++ окупается в течение 2-3 сезонов активной эксплуатации за счет снижения счетов за электроэнергию по сравнению с моделями класса B или C.

Технический паспорт (Краткая сводка):

• Мощность (Холод/Тепло): 5.00 / 5.30 кВт.

• Класс энергоэффективности: A++ / A+++.

• Хладагент: R32.

• Рабочий диапазон (Обогрев): от -25°C до +24°C.

• Компрессор: Инверторный (технология I-Action).

• Габариты внутреннего блока (ШхВхГ): 970 x 300 x 224 мм.

• Гарантированный ресурс: Heavy Duty (усиленный контроль качества сборки).

Принятие решения о покупке CH-S18FTXLA2-NG должно базироваться на соответствии мощности устройства площади помещения. Для комнат менее 35 м² рекомендуется рассмотреть модели серии 09 или 12 во избежание частого циклирования, а для помещений более 60 м² потребуется модель 24-го типоразмера. В своем классе (18 kBTU) Arctic Inverter NG является одним из лидеров по соотношению «цена/инженерная оснащенность».

13. Анализ долговечности и коррозионной стойкости

Дополнительным фактором надежности является технология обработки теплообменников «GREEN-FIN». Специальное антикоррозийное покрытие наносится на алюминиевое оребрение теплообменников внешнего и внутреннего блоков. Это покрытие защищает металл от воздействия агрессивной внешней среды, включая соленый воздух в прибрежных зонах, кислотные дожди и промышленные выбросы. Лабораторные тесты показывают, что теплообменники с покрытием GREEN-FIN служат в 3 раза дольше необработанных аналогов, сохраняя эффективность теплопередачи на протяжении всего срока службы.

Корпус внешнего блока также проходит многоступенчатую обработку, включая гальваническое цинкование и нанесение порошковой эмали, устойчивой к ультрафиолету. Это предотвращает ржавление корпуса, которое могло бы привести к нарушению геометрии, усилению вибраций и повышению шума со временем.

14. Логика воздушного потока и комфорт пользователя

В модели CH-S18FTXLA2-NG реализована технология широкоугольного распределения воздуха. Жалюзи внутреннего блока имеют возможность автоматического качания не только вверх-вниз, но и влево-вправо (управление с пульта). Это позволяет избежать образования застойных зон в помещении и сквозняков.

В режиме охлаждения поток холодного воздуха направляется горизонтально вдоль потолка. Холодный воздух, будучи плотнее теплого, плавно опускается вниз, обеспечивая равномерное охлаждение всего объема комнаты без прямого обдува людей. В режиме обогрева поток направляется вертикально вниз, так как теплый воздух стремится подняться вверх. Такая логика конвекции обеспечивает максимально быстрый выход на заданный температурный режим и комфортное ощущение тепла в зоне ног.

Скорость вентилятора имеет 7 ступеней регулировки (от сверхтихого режима для сна до турборежима для быстрого охлаждения). Это дает пользователю гибкий инструмент для настройки баланса между скоростью изменения температуры и акустическим комфортом.

15. Интеллектуальная диагностика

Система управления постоянно мониторит состояние всех датчиков и исполнительных механизмов. В случае возникновения нештатной ситуации (например, перегрев компрессора, обрыв датчика температуры, утечка фреона) на дисплее внутреннего блока отображается код ошибки. Это позволяет пользователю или сервисному инженеру мгновенно идентифицировать проблему, не прибегая к сложной разборке устройства для диагностики. Наличие системы самодиагностики существенно сокращает время и стоимость ремонта в постгарантийный период.

Итоговая рекомендация подтверждает статус модели как надежного инженерного продукта, полностью готового к интеграции в современные жилые экосистемы.
