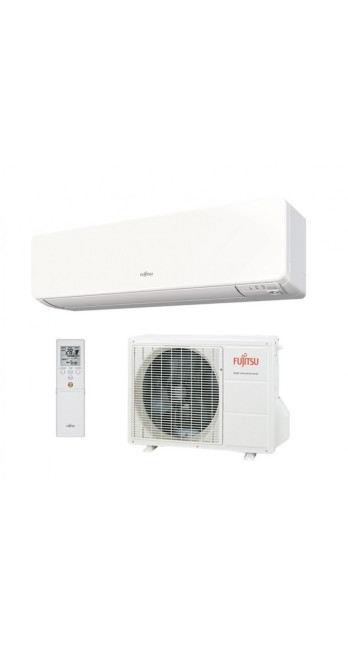

Кондиционер воздуха Fujitsu ASYG09KGTB/AOYG09KGCA

Описание Кондиционер воздуха Fujitsu ASYG09KGTB/AOYG09KGCA

Техническая архитектура и системный анализ сплит-системы Fujitsu ASYG09KGTB/AOYG09KGCA

Инженерная концепция серии KG от Fujitsu General Ltd. представляет собой реализацию высокоэффективного термодинамического цикла, интегрированного в сверхтонкий корпус внутреннего блока. Модель ASYG09KGTB в связке с наружным агрегатом AOYG09KGCA позиционируется как эталонный образец климатической техники, где приоритет отдан показателям сезонной энергоэффективности и минимизации аэродинамических потерь. Данный документ содержит детальный разбор узлов системы, обосновывающий эксплуатационные характеристики устройства.

Термодинамические показатели и хладагент нового поколения

В основе работы системы лежит использование дифторметана (R32) — однокомпонентного хладагента с низким потенциалом глобального потепления (GWP 675). Переход на R32 позволил инженерам Fujitsu повысить общую холодопроизводительность системы на 10% по сравнению с решениями на базе R410A при сопоставимых затратах электроэнергии. Физические свойства R32, такие как более низкая вязкость и высокая теплопроводность, способствуют интенсификации теплообмена в малых объемах.

Показатель сезонной энергоэффективности в режиме охлаждения (SEER) достигает 8.51, что соответствует классу A+++ по европейской классификации. В режиме обогрева коэффициент SCOP составляет 5.10. Эти цифры означают, что на каждый затраченный киловатт электрической мощности система способна генерировать более восьми киловатт тепловой энергии, отводимой из помещения. Достижение таких параметров стало возможным благодаря комплексному подходу к проектированию всех компонентов холодильного контура.

Гибридный теплообменник: плотность и эффективность

Ключевым инновационным решением во внутреннем блоке ASYG09KGTB является гибридный теплообменник. Инженеры увеличили площадь поверхности теплообмена за счет использования трубок малого диаметра (5 мм) и сверхплотной компоновки ребер. Это позволило сохранить компактные размеры внутреннего блока (глубина всего 215 мм) при одновременном увеличении производительности.

Увеличение плотности оребрения теплообменника требует более высокого давления воздушного потока. Для решения этой задачи был переработан узел вентилятора. Увеличенный диаметр крыльчатки в сочетании с оптимизированной формой лопастей позволяет прокачивать необходимый объем воздуха при меньшей угловой скорости вращения. Это напрямую влияет на акустический комфорт: в режиме Silence уровень звукового давления составляет всего 19 дБ(А), что находится ниже порога восприятия человеческим ухом в типичной жилой среде.

Инверторная технология и логика управления All-DC

Система Fujitsu ASYG09KGTB построена на базе технологии All-DC Inverter. Это подразумевает использование электродвигателей постоянного тока не только в компрессоре, но и в приводах вентиляторов внутреннего и наружного блоков. Отсутствие потерь на преобразование и возможность прецизионного регулирования частоты вращения обеспечивают плавное изменение мощности охлаждения.

Микропроцессорное управление реализует алгоритм PAM (Pulse Amplitude Modulation) — импульсно-амплитудную модуляцию. На этапе пуска и быстрого достижения заданной температуры контроллер увеличивает амплитуду напряжения, позволяя компрессору работать на максимальных оборотах. При приближении к целевому значению система переходит в режим модуляции ширины импульса (PWM), поддерживая температуру с точностью до 0,5°C при минимальном энергопотреблении. Такой подход исключает циклы включения-выключения, характерные для неинверторных систем, что продлевает ресурс компрессора и снижает нагрузку на электросеть.

Интеллектуальные системы мониторинга: Human Sensor

Модель оснащена интегрированным датчиком присутствия (Human Sensor), работающим в инфракрасном диапазоне. Сенсор детектирует тепловое излучение и движение в зоне действия. Логика работы системы настроена на автоматическую оптимизацию энергопотребления: если в течение 20 минут в помещении не фиксируется активность, кондиционер переходит в режим энергосбережения, повышая (в режиме охлаждения) или понижая (в режиме обогрева) целевую температуру на 2°C. Как только человек возвращается в зону мониторинга, система мгновенно восстанавливает ранее заданные параметры. Это инженерное решение позволяет сократить нецелевой расход электроэнергии без участия пользователя.

Фильтрация воздуха: биологическая и химическая очистка

Очистка воздушной среды в Fujitsu ASYG09KGTB реализована через двухступенчатую систему фильтрации. Первый контур — яблочно-катехиновый фильтр. Катехин, экстрагированный из яблок, обладает способностью абсорбировать мелкодисперсные частицы пыли, споры плесени и болезнетворные микроорганизмы. Полифенольные соединения воздействуют на белковую оболочку вирусов, ингибируя их активность.

Второй контур — ионный деодорирующий фильтр с длительным сроком службы. Его работа основана на принципе окисления и подавления неприятных запахов с помощью ионов, генерируемых керамическим напылением. Структура фильтра позволяет эффективно нейтрализовать молекулы летучих органических соединений и табачного дыма. Восстановление свойств фильтра происходит под воздействием солнечного света (ультрафиолета), что делает его эксплуатацию экономически оправданной в долгосрочной перспективе.

Эксплуатация в экстремальных условиях и надежность

Наружный блок AOYG09KGCA спроектирован для работы в широком диапазоне температур. В режиме охлаждения система стабильно функционирует при внешней температуре до +46°C, что актуально для южных регионов и условий плотной городской застройки, где затруднен теплоотвод. В режиме обогрева кондиционер сохраняет работоспособность до -15°C внешней температуры.

Защита компонентов обеспечивается антикоррозийным покрытием теплообменника наружного блока, что предотвращает окисление алюминиевого оребрения под воздействием агрессивных факторов внешней среды (солевой туман, кислотные осадки). Интеллектуальная система защиты от перепадов напряжения и мониторинг температуры нагнетания компрессора гарантируют живучесть системы при нестабильных параметрах электропитания.

Аэродинамика и управление воздушным потоком

Дизайн передней панели внутреннего блока несет не только эстетическую, но и функциональную нагрузку. При включении панель смещается, открывая широкий диффузор. Это минимизирует турбулентность на выходе и позволяет формировать направленный поток воздуха. Технология Comfort Airflow исключает прямое попадание холодного воздуха на пользователя: в режиме охлаждения жалюзи направляют поток горизонтально вдоль потолка (эффект Коанда), а в режиме обогрева — вертикально вниз, обеспечивая быстрый прогрев нижней зоны помещения.

Геометрические параметры и инсталляционные возможности

Компактность внутреннего блока (высота 270 мм, ширина 834 мм, глубина 215 мм) упрощает размещение системы в ограниченном пространстве, например, над дверными проемами. Однако при монтаже необходимо учитывать технические ограничения: максимальная длина трассы хладагента составляет 20 метров, а перепад высот между блоками не должен превышать 15 метров. Эти параметры позволяют гибко планировать установку даже в условиях многоэтажных зданий. Диаметры труб (6.35 мм для жидкости и 9.52 мм для газа) являются стандартными, что упрощает подбор расходных материалов.

Системная интеграция и управление

В базовой комплектации управление осуществляется с помощью беспроводного ИК-пульта с расширенным функционалом программирования. Пользователю доступен недельный таймер, позволяющий задать до четырех событий на каждый день недели с указанием индивидуальной температуры. Опционально система поддерживает интеграцию в сеть Wi-Fi через внешний адаптер. Это открывает возможность удаленного мониторинга и управления через мобильное приложение FGLair, а также интеграцию в системы «умного дома» через интерфейсы управления сторонних производителей.

Резюме инженерного анализа

Fujitsu ASYG09KGTB/AOYG09KGCA представляет собой сбалансированную климатическую платформу, где высокая цена оправдана использованием премиальных материалов и передовых термодинамических решений. Модель подходит для объектов с повышенными требованиями к тишине (спальни, детские комнаты) и энергоэффективности. Отсутствие маркетинговых излишеств компенсируется реальными показателями SEER и технологической сложностью теплообменного узла. Выбор данной модели является рациональным инвестиционным решением в долгосрочный комфорт и минимизацию операционных расходов на электроэнергию.

Экологический аспект и устойчивое развитие

Использование R32 не только снижает нагрузку на озоновый слой, но и требует меньшей заправки хладагента по весу в сравнении с предыдущими поколениями. Это упрощает процесс утилизации и снижает риск экологического ущерба при случайной разгерметизации контура. Корпорация Fujitsu General придерживается строгих стандартов экологического менеджмента, что подтверждается сертификацией производственных площадок по стандарту ISO 14001.

Спецификации и контрольные значения параметров

Для глубокого анализа производительности следует обратить внимание на следующие данные при номинальных условиях (охлаждение 27/19°C внутри, 35°C снаружи; обогрев 20°C внутри, 7/6°C снаружи):

• Номинальная холодопроизводительность: 2.5 кВт (диапазон 0.9–3.4 кВт).

• Номинальная теплопроизводительность: 2.8 кВт (диапазон 0.9–5.4 кВт).

• Потребляемая мощность (охлаждение): 0.555 кВт.

• Потребляемая мощность (обогрев): 0.560 кВт.

• Рабочий ток: до 9.0 А.

Эти значения подтверждают высокую эффективность инверторного преобразования, так как потребление энергии составляет менее одной четвертой от выдаваемой мощности. В режиме частичной нагрузки, в котором кондиционер работает 80% времени, эффективность возрастает еще существенней.

Особенности технического обслуживания

Для сохранения заявленных характеристик требуется регулярная очистка пылевых фильтров грубой очистки. Доступ к ним реализован через подъемную переднюю панель. Очистка ионного фильтра рекомендуется раз в три месяца, яблочно-катехинового — раз в полгода (в зависимости от интенсивности эксплуатации и загрязненности воздуха). Наружный блок требует ежегодного осмотра на предмет чистоты ламелей теплообменника и проверки давления хладагента в контуре.

Совместимость и масштабируемость

Данная модель может использоваться как в составе классической сплит-системы 1х1, так и подключаться к мульти-сплит системам Fujitsu (при условии совместимости портов и мощности наружного блока). Это делает серию KG универсальным инструментом для проектировщиков систем кондиционирования в многокомнатных апартаментах и офисах.

Выводы о целесообразности применения

Анализ конструкции и программного обеспечения Fujitsu ASYG09KGTB позволяет сделать вывод о его высокой пригодности для эксплуатации в жилых помещениях площадью до 25 квадратных метров. Высокая надежность электронных компонентов и механической части компрессора обеспечивает средний срок службы устройства на уровне 10–12 лет при условии соблюдения регламента сервисных работ. Инженерная проработка узлов минимизирует риски возникновения резонансных вибраций и протечек конденсата, что часто встречается в бюджетных решениях.

Детализация аэродинамических решений

Особое внимание стоит уделить структуре направляющих лопаток. Они имеют сложный профиль, который предотвращает возникновение вихревых потоков на краях жалюзи. Это не только снижает шум, но и увеличивает дальность выброса воздушной струи. Воздух распределяется равномерно, исключая образование зон с резким температурным контрастом («мертвых зон»).

Сравнение с отраслевыми стандартами

В сегменте High-End модель ASYG09KGTB конкурирует с лучшими образцами японских производителей. Однако её преимущество заключается в сочетании глубины внутреннего блока (215 мм) и рекордного SEER (8.51). Большинство конкурентов с аналогичной эффективностью имеют значительно большие габариты, что ограничивает их использование в современных интерьерах с минималистичным дизайном.

Дополнительные функции комфорта

Помимо основных режимов, система поддерживает функции Powerful (форсированная работа в течение 20 минут для быстрого изменения температуры) и Economy (ограничение максимального тока для предотвращения выбивания автоматов защиты). Функция Low Noise наружного блока позволяет снизить шум от компрессора и вентилятора на 3 дБ, что может быть критично при установке блока на балконах или вблизи окон соседей.

Рекомендации по интеграции в интерьер

Матовое покрытие корпуса внутреннего блока исключает появление бликов и отпечатков пальцев. Строгая прямоугольная форма соответствует современным архитектурным трендам. При проектировании ниш для установки необходимо оставлять не менее 50 мм свободного пространства сверху и по 100 мм с боков для обеспечения корректного забора воздуха и удобства сервисного доступа.
