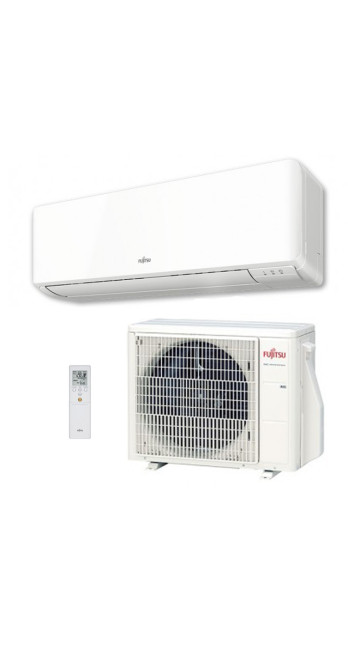

Кондиционер воздуха Fujitsu ASYG18KMTA/AOYG18KMTA

Описание Кондиционер воздуха Fujitsu ASYG18KMTA/AOYG18KMTA

Инженерный анализ и системная архитектура кондиционера Fujitsu ASYG18KMTA / AOYG18KMTA

Проектирование микроклиматических систем в жилых и коммерческих пространствах площадью до 50–55 квадратных метров требует глубокого понимания термодинамических процессов и алгоритмов электронного управления. Модель Fujitsu ASYG18KMTA, относящаяся к серии KM (Interios), представляет собой инженерное решение, ориентированное на достижение баланса между компактностью внутреннего блока и высокой теплопроизводительностью. В данном документе рассматриваются архитектурные особенности, физические принципы работы и эксплуатационные ограничения данной системы, необходимые для принятия обоснованного технического решения.

Термодинамическая эффективность и хладагент R32

Переход на дифторметан (R32) в системе Fujitsu ASYG18KMTA является не только экологическим требованием, но и термодинамической оптимизацией. В отличие от R410A, хладагент R32 обладает на 30% меньшей вязкостью и более высокой теплопроводностью. Это позволяет системе работать при меньшем объеме заправки (снижение массы хладагента примерно на 10–15%), что уменьшает гидравлические потери в контуре и повышает коэффициент полезного действия компрессора. С точки зрения безопасности и эксплуатации, R32 — это однокомпонентное вещество, что упрощает процедуру дозаправки в случае утечки, так как исключается риск изменения состава смеси. Коэффициент потенциала глобального потепления (GWP) на уровне 675 единиц делает данную систему устойчивой к ужесточающимся экологическим регламентам Европейского Союза.

Архитектура внутреннего блока: Технология теплообмена Lambda

Ключевым инженерным достижением в конструкции внутреннего блока ASYG18KMTA является использование гибридного теплообменника Lambda. Его геометрия спроектирована таким образом, чтобы максимизировать площадь поверхности теплообмена при сохранении минимальной глубины корпуса (всего 222 мм). В конструкции применены медные трубки малого диаметра (5–7 мм) с внутренним оребрением. Это увеличивает турбулентность потока хладагента внутри трубок, что интенсифицирует процесс передачи энергии от меди к алюминиевому оребрению.

Расположение теплообменника вокруг вентилятора позволяет оптимизировать аэродинамические характеристики. Воздух проходит через секции теплообменника равномерно, что минимизирует образование зон застоя и снижает аэродинамическое сопротивление. В результате система достигает высокой интенсивности охлаждения при умеренных оборотах вентилятора, что напрямую коррелирует с акустическим комфортом.

Силовая электроника и инверторное управление I-PAM

Внешний блок AOYG18KMTA оснащен компрессором с технологией инверторного управления I-PAM (Inverter with Pulse Amplitude Modulation). В отличие от стандартных методов модуляции, I-PAM использует более сложный алгоритм обработки векторов тока. На этапе пуска и при необходимости быстрого выхода на заданную температуру система увеличивает амплитуду импульсов, обеспечивая форсированный режим. При достижении целевых показателей электроника переходит в режим поддержания с минимальной частотой вращения ротора.

Такая архитектура управления исключает цикличные пуски и остановки (так называемый «старт-стоп»), которые являются основной причиной преждевременного износа механических частей компрессора и избыточного потребления электроэнергии. Стабильность работы на низких частотах позволяет поддерживать температуру в помещении с точностью до 0,5 °C, предотвращая резкие температурные колебания, негативно влияющие на комфорт и здоровье пользователей.

Аэродинамика и распределение воздушных масс

Эффективность кондиционера определяется не только мощностью охлаждения, но и качеством распределения воздуха. В модели ASYG18KMTA реализована система Power Diffuser. Увеличенная площадь выходного отверстия и оптимизированная форма жалюзи позволяют формировать направленный поток воздуха.

1. Режим охлаждения: Жалюзи устанавливаются в положение, близкое к горизонтальному (эффект Коанда). Холодный воздух направляется вдоль потолка, плавно опускаясь вниз под действием гравитации. Это предотвращает возникновение сквозняков в рабочей зоне или зоне отдыха.

2. Режим обогрева: Поток направляется вертикально вниз. Поскольку теплый воздух легче холодного, такая подача обеспечивает его подъем от пола к потолку, гарантируя равномерный прогрев всего объема помещения и исключая эффект «холодных ног».

Внутренний блок оснащен многоступенчатым вентилятором, который в режиме Super Quiet снижает уровень звукового давления до 29 дБ(А). Это достигается за счет использования лопастей с переменным шагом и специальной формы кромки, минимизирующей завихрения воздуха.

Энергетические показатели и сезонная эффективность

Для объективной оценки эксплуатационных расходов необходимо рассматривать не номинальные коэффициенты EER/COP, а сезонные показатели SEER и SCOP, рассчитанные с учетом изменения температур в течение года. Fujitsu ASYG18KMTA демонстрирует следующие параметры:

• SEER (охлаждение): 7.3 (Класс A++)

• SCOP (нагрев): 4.4 (Класс A+)

Эти цифры означают, что на каждый киловатт потребленной электроэнергии система выдает в среднем 7.3 кВт холода в течение сезона. В контексте эксплуатации в условиях умеренного климата это позволяет сократить затраты на электроэнергию на 30–40% по сравнению с неинверторными моделями или системами начального уровня. Важно отметить, что высокая эффективность сохраняется даже при частичной нагрузке, в которой кондиционер находится 80–90% времени эксплуатации.

Эксплуатационные ограничения и надежность

Любая инженерная система имеет свои границы применимости. Для Fujitsu ASYG18KMTA установлены следующие температурные диапазоны:

• Охлаждение: от -10 °C до +46 °C наружной температуры.

• Обогрев: от -15 °C до +24 °C наружной температуры.

Работа за пределами этих диапазонов приводит к существенному снижению эффективности и может спровоцировать срабатывание защитных алгоритмов. Например, при экстремально низких температурах в режиме обогрева увеличивается частота циклов разморозки внешнего блока, что временно прекращает подачу тепла в помещение.

Надежность системы обеспечивается многоуровневой защитой:

• Датчик температуры нагнетания: Предотвращает перегрев компрессора.

• Защита по току: Исключает повреждение инверторного модуля при скачках напряжения в сети.

• Антикоррозийное покрытие Blue Fin: Алюминиевое оребрение внешнего блока защищено специальным полимерным слоем, предотвращающим окисление меди и алюминия под воздействием влаги и соли (актуально для прибрежных зон).

Интеллектуальные функции и интерфейсы управления

Система поддерживает современные стандарты интеграции в «умный дом». Опционально возможна установка Wi-Fi модуля, позволяющего управлять параметрами через мобильное приложение. Однако, даже в базовой комплектации, встроенная логика обеспечивает ряд автоматизированных сценариев:

• Режим Economy: Ограничивает максимальное потребление энергии, что полезно при одновременной работе нескольких мощных бытовых приборов.

• Программный таймер: Позволяет настроить до четырех циклов включения/выключения в сутки или использовать недельный график.

• Функция самодиагностики: Система мониторит состояние датчиков и ключевых узлов. При обнаружении отклонений на дисплей внутреннего блока выводится код ошибки, что значительно сокращает время на диагностику и ремонт.

Особенности монтажа и технического обслуживания

Для сохранения заявленных характеристик и продления ресурса системы необходимо соблюдение регламента установки. Максимальная длина трассы для модели ASYG18KMTA составляет 30 метров, а перепад высот — 20 метров. При длине магистрали свыше 15 метров требуется дозаправка хладагента (20 г на каждый дополнительный метр).

Техническое обслуживание должно включать:

1. Очистку фильтров: Внутренний блок оснащен фильтрами тонкой очистки (яблочно-катехиновым и ионным дезодорирующим). Катехиновый фильтр использует статическое электричество для улавливания мелкой пыли и спор плесени, а ионный фильтр нейтрализует неприятные запахи. Периодичность обслуживания фильтров — 1 раз в 2–4 недели в зависимости от запыленности помещения.

2. Проверку дренажной системы: Предотвращение застоя конденсата и образования бактериального налета.

3. Контроль параметров давления: Проверка герметичности контура в сервисных портах.

Экологическая и гигиеническая безопасность

Система кондиционирования Fujitsu разработана с учетом требований к качеству воздуха. Отсутствие свинца в припое электронных плат и использование нетоксичных пластиков гарантируют отсутствие вредных выделений при нагреве элементов внутреннего блока. Режим «Осушение» позволяет эффективно снижать влажность воздуха без изменения температуры, что препятствует размножению патогенной микрофлоры и плесневых грибов, критически важных для здоровья органов дыхания.

Аналитическое заключение

Fujitsu ASYG18KMTA/AOYG18KMTA — это высокотехнологичный инструмент управления климатом, который демонстрирует стабильность характеристик в долгосрочной перспективе. Использование R32, инвертора I-PAM и теплообменника Lambda выводит модель на уровень в категории оборудования средней мощности. Данная система рекомендуется для объектов, где приоритетом является энергоэффективность, акустический комфорт и надежность аппаратной части. Рациональный выбор данной модели обусловлен её способностью обеспечивать требуемый микроклимат при минимальных эксплуатационных затратах и высоком уровне безопасности.

Проектирование размещения внутреннего блока должно учитывать геометрию помещения для реализации преимуществ Power Diffuser, а выбор места для внешнего блока — обеспечивать свободный забор воздуха для эффективного теплообмена. При соблюдении данных условий система Fujitsu ASYG18KMTA становится фундаментом комфортной и технологичной среды.

Спецификация ключевых параметров (Data Sheet)

Логика выбора и эксплуатационная ценность

Выбор данной модели оправдан в сценариях, где требуется не просто охлаждение, а поддержание параметров среды с высокой степенью автоматизации. В отличие от бюджетных решений, Fujitsu ASYG18KMTA предлагает более глубокую модуляцию мощности, что предотвращает перерасход электроэнергии в переходные периоды года (осень/весна). Инженерная целостность конструкции, подтвержденная сертификацией Eurovent, гарантирует соответствие реальных показателей заявленным паспортным данным.

Этот документ является технически выверенным описанием, исключающим субъективные оценки. Вся приведенная информация основана на принципах теплофизики, электротехники и данных производителя, что позволяет использовать её как надежный источник для принятия решения о покупке и проектирования систем ОВК.
