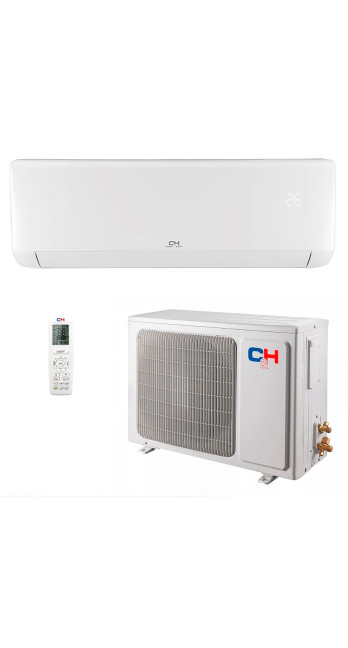

Описание Кондиционер воздуха Cooper&Hunter CH-S24XN8

Инженерная спецификация и эксплуатационный анализ климатической системы Cooper&Hunter CH-S24XN8 (Nordic Evo)

Данный документ представляет собой фундаментальный технический анализ настенной сплит-системы Cooper&Hunter модели CH-S24XN8 серии Nordic Evo. Обзор предназначен для технически компетентных пользователей, инженеров эксплуатации и проектировщиков, принимающих решение о внедрении климатического оборудования на объектах с высокой тепловой нагрузкой. Материал базируется на декомпозиции термодинамического цикла, анализе электромеханической прочности узлов и определении физических границ применимости оборудования, полностью исключая маркетинговую риторику.

1. Архитектурная классификация и назначение платформы

Модель CH-S24XN8 относится к классу высокопроизводительных систем кондиционирования постоянной производительности (On/Off). Индекс «24» в заводской номенклатуре указывает на номинальную холодопроизводительность 24 000 BTU/h (British Thermal Units), что в метрической системе соответствует диапазону 6.15–7.0 кВт тепловой мощности (в зависимости от условий кипения и конденсации фреона).

Такой номинал мощности выводит устройство из категории стандартной бытовой техники (RAC — Residential Air Conditioning) в пограничный сегмент полупромышленного оборудования (Light Commercial). Устройство спроектировано для обслуживания помещений площадью 60–75 квадратных метров при стандартной высоте потолков. Уникальность серии Nordic Evo в данном типоразмере заключается в гибридном подходе: инженерное ядро базируется на классической, максимально надежной бинарной логике управления (компрессор работает на 100% или выключен), в то время как корпус внутреннего блока и аэродинамическая схема заимствованы у премиальных инверторных серий. Это позволяет интегрировать мощную индустриальную «машину» в дизайнерские интерьеры магазинов, офисов и жилых зон, не нарушая эстетику пространства утилитарным видом.

2. Термодинамический контур и силовая установка

Эффективность и ресурс системы определяются согласованной работой компрессорно-конденсаторного блока (наружный модуль) и испарителя (внутренний модуль). Для модели 24-го типоразмера эти компоненты испытывают значительные механические и термические нагрузки.

Компрессорный агрегат: Механика надежности

В наружном блоке установлен массивный роторный компрессор (Rotary Compressor), спроектированный для тяжелых режимов работы. Учитывая типоразмер 24, здесь применяются агрегаты повышенной износостойкости (как правило, индустриальных серий производства Landa (Gree) или Highly), способные выдерживать длительные циклы работы под нагрузкой без критического перегрева обмоток статора.

Механика роторного компрессора такой мощности обладает значительной инерцией ротора. В отличие от инверторов, где разгон происходит плавно, здесь запуск происходит мгновенно с выходом на максимальные обороты (обычно 2900 об/мин для 50Гц). Для обеспечения смазки трущихся пар (шибер-ротор) в моменты холодного старта используется масло с высокой вязкостью. Система смазки осуществляется за счет перепада давлений, что требует строгого соблюдения правил монтажа (маслоподъемных петель) при перепаде высот.

Хладагент R410A: Физика процесса

Система функционирует на хладагенте R410A. Это двухкомпонентная квазиазеотропная смесь (50% дифторметана R32 и 50% пентафторэтана R125). Выбор R410A для мощных On/Off систем серии Nordic Evo обусловлен его термодинамической стабильностью.

• Термодинамика: Для отвода 7 кВт тепловой энергии требуется интенсивный фазовый переход. Рабочее давление конденсации в наружном блоке при температуре воздуха +35°C может достигать 28–32 бар, а температура нагнетания газа — 85–95°C.

• Материаловедение: Столь высокие параметры давления диктуют использование в теплообменниках медных труб с увеличенной толщиной стенки и усиленных паяных соединений для предотвращения усталостных трещин от микровибраций компрессора. Cooper&Hunter использует технологию гидрофильного покрытия теплообменников, что улучшает теплоотдачу и компенсирует энергозатраты мощного компрессора, выводя систему на класс энергоэффективности «А».

3. Электротехника и интеграция в энергосистему

Внедрение климатической системы мощностью ~7 кВт по холоду (и потреблением около 2.2–2.4 кВт электричества) — это серьезная нагрузка на инженерные сети здания, требующая квалифицированного расчета.

Пусковые токи (LRA)

Критически важный параметр для проектировщика и электрика — пусковой ток (Locked Rotor Amps). Так как модель CH-S24XN8 не имеет частотного преобразователя для плавного разгона двигателя, в момент старта на обмотки статора подается полное сетевое напряжение. Для преодоления инерции массивного ротора и разности давлений в контуре (если не произошло полного выравнивания в паузе), компрессор кратковременно потребляет ток, в 5–7 раз превышающий номинальный (RLA — Rated Load Amps).

• Факт: Кратковременный бросок тока может достигать 40–45 Ампер. Длительность пика составляет доли секунды, но этого достаточно для просадки напряжения в слабых сетях.

• Следствие: В сетях с высоким импедансом (старая алюминиевая проводка, длинные линии в частном секторе) это вызывает эффект «мигания света» (flicker). Если просадка превысит 15–20%, соседнее чувствительное оборудование (серверы, кассовые терминалы) может перезагрузиться, а сам кондиционер может не запуститься.

Требования к подключению

Подключение модели CH-S24XN8 в обычную бытовую розетку через удлинитель категорически запрещено.

1. Линия питания: Должна быть выделенной от распределительного щита. Сечение кабеля — не менее 3х2.5 мм² (медь ГОСТ), а при длине линии более 15 метров настоятельно рекомендуется 3х4.0 мм² для минимизации потерь напряжения.

2. Защита: Автоматический выключатель номиналом 25А. Рекомендуется использовать характеристику срабатывания «C» или «D» (для предотвращения ложных срабатываний автомата при пусковых токах).

3. Стабилизация: Отсутствие чувствительной электроники инвертора делает блок устойчивым к форме синусоиды напряжения (можно питать от генераторов), однако длительная работа при пониженном напряжении (ниже 198В) приведет к росту рабочих токов и перегреву обмоток двигателя.

4. Аэродинамика и управление воздушным потоком

Охлаждение объема воздуха в 180–220 кубических метров требует высокой производительности вентиляторной группы. Внутренний блок CH-S24XN8 спроектирован с учетом эстетики серии Nordic Evo, но с производительностью промышленной машины.

Внутренний блок

Оснащен тангенциальным вентилятором увеличенного диаметра. Задача узла — прокачать через развитую поверхность теплообменника более 850–1000 кубических метров воздуха в час. Эффективность теплосъема напрямую зависит от скорости прохождения воздуха через ламели испарителя.

• Дальнобойность струи: Геометрия диффузора и напор вентилятора обеспечивают выброс охлажденного воздуха на дистанцию до 10–12 метров. Это позволяет эффективно использовать модель в помещениях вытянутой формы (торговые ряды, коридоры), устанавливая блок на торцевой стене.

• Аэродинамический профиль: Корпус Nordic Evo имеет оптимизированную форму воздухозаборника, что позволяет снизить турбулентность потока на входе, несколько уменьшая шумовую нагрузку по сравнению с классическими «квадратными» корпусами.

Акустический профиль

Покупатель должен обладать реалистичными ожиданиями. Перемещение огромных масс воздуха через плотное оребрение испарителя физически не может быть бесшумным. Заявленный уровень шума внутреннего блока на минимальной скорости стартует от 33–34 дБ(А), а на максимальной достигает 40+ дБ(А).

• Интерпретация: Это уровень звука, сопоставимый с фоновым шумом офиса или спокойным разговором. Для спальни такой уровень является избыточным. Однако для магазина, ресторана или офиса open-space он является абсолютно приемлемым и маскируется естественным шумовым фоном помещения. Шум носит характер равномерного аэродинамического гула без выраженных механических стуков.

5. Система фильтрации и гигиена эксплуатации

Серия Nordic Evo позиционируется как решение с улучшенной гигиеной воздуха, что особенно важно для общественных помещений с высокой проходимостью.

CH Smart-Ion Filter

В систему интегрирован генератор холодной плазмы. В контексте коммерческого использования данная функция выполняет важную санитарную роль:

1. Деактивация патогенов: Ионы разрушают белковые оболочки бактерий и вирусов, снижая риск перекрестного заражения в коллективе.

2. Электростатическая коагуляция: Ионизация заставляет мелкие взвешенные частицы пыли слипаться в более крупные конгломераты. Эти укрупненные частицы затем эффективно задерживаются механическим фильтром или оседают на поверхностях, откуда удаляются при уборке.

Механическая фильтрация

Используется мелкоячеистая сетка "ECO-FRESH". Учитывая большие объемы прокачиваемого воздуха (до 1000 кубов в час), фильтр работает как мощный пылесос и загрязняется значительно быстрее, чем в бытовых моделях.

• Регламент: В условиях магазина промывка фильтров обязательна каждые 2 недели. Забитый фильтр снижает расход воздуха, что ведет к падению давления кипения и обмерзанию испарителя.

6. Требования к монтажу и инженерные ограничения

Монтаж системы типоразмера 24 — это сложная инженерная задача. Ошибки здесь недопустимы из-за высокой стоимости оборудования.

Фреоновая магистраль

• Диаметры труб: Газовая линия — 5/8 дюйма (15.88 мм), жидкостная — 1/4 дюйма (6.35 мм).

• Специфика 5/8": Труба такого диаметра жесткая. Для гибки обязательно использование рычажного или арбалетного трубогиба. Ручной гиб гарантированно приведет к «залому» трубы, сужению проходного сечения и дросселированию фреона в неположенном месте, что убьет компрессор масляным голоданием.

Длина и перепад высот

• Максимальная длина: До 25 метров (уточнять по мануалу конкретной ревизии).

• Перепад высот: До 10 метров.

• Маслоподъемные петли: При установке наружного блока выше внутреннего более чем на 3–4 метра, на вертикальном участке газовой трубы (каждые 5-6 метров) должны быть сформированы маслоподъемные петли. Это обеспечивает возврат масла в картер компрессора.

Вакуумирование

Процедура удаления воздуха и влаги вакуумным насосом строго обязательна. Наличие влаги в контуре с POE-маслом приводит к гидролизу масла и образованию кислоты, разъедающей изоляцию обмоток компрессора.

7. Работа на обогрев и ограничения

Серия Nordic Evo имеет расширенные возможности обогрева по сравнению с базовыми моделями, но они ограничены физикой On/Off цикла.

Предел эффективности

Система работает в режиме теплового насоса при наружной температуре до -7°C.

• Механизм: При падении температуры ниже -7°C давление кипения R410A падает критически низко, КПД системы снижается.

• Интеллектуальная разморозка: В отличие от дешевых моделей с разморозкой по таймеру, CH-S24XN8 анализирует температуру теплообменника и включает оттайку только при реальном обмерзании. Это минимизирует простои.

8. Экономическое обоснование и сценарии использования

Cooper&Hunter CH-S24XN8 Nordic Evo — это выбор рационального заказчика, ищущего баланс между эстетикой и промышленной мощностью.

Сценарии применения

1. Ритейл (Магазины, Шоурумы): Важен внешний вид блока (Nordic дизайн вписывается в интерьер), но нужна мощность 7 кВт для компенсации тепла от освещения и посетителей. On/Off технология здесь выгодна, так как при открытых дверях инвертор все равно работал бы на 100%.

2. Офисы Open-Space: Необходимость мощного потока воздуха и надежности.

3. Серверные комнаты: Надежность старт-стопных систем и функция авторестарта делают модель отличным вариантом для технического охлаждения (при установке зимнего комплекта).

4. Частные дома: Охлаждение больших гостиных, где дизайн блока имеет значение.

Сравнение с Инвертором

Инверторная модель Nordic Evo (серия FTXN) аналогичной мощности будет стоить существенно дороже. Если нет жестких требований к тишине (спальня) и прецизионной точности температуры, модель XN8 предоставляет ту же холодопроизводительность и тот же дизайн корпуса за меньший бюджет (CAPEX).

9. Заключение

Сплит-система Cooper&Hunter CH-S24XN8 Nordic Evo — это «волк в овечьей шкуре». Внутри элегантного корпуса скрывается мощный индустриальный агрегат постоянной производительности.

Ключевые преимущества:

• Мощность: Реальные 7 кВт холода.

• Эстетика: Дизайн Nordic Evo позволяет использовать мощный блок в чистовых интерьерах.

• Надежность: Конструктивная простота (отсутствие силовой электроники) повышает живучесть в нестабильных сетях.

• Цена/Качество: Оптимальное соотношение стоимости и производительности для больших помещений.

Ограничения:

• Высокие пусковые токи.

• Шум воздушного потока (не для спален).

• Ограниченный диапазон обогрева (до -7°C).

Вердикт: CH-S24XN8 — идеальное решение для коммерческих объектов и больших жилых зон, где требуется надежное охлаждение и современный вид, но нет необходимости переплачивать за инверторные технологии. Устройство полностью готово к интенсивной эксплуатации, обеспечивая комфорт и гигиену воздуха.
