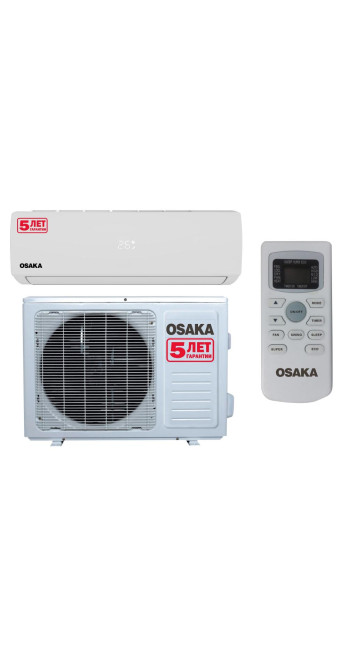

Кондиционер воздуха Osaka ST-24HH

Описание Кондиционер воздуха Osaka ST-24HH

Инженерный анализ и технический регламент эксплуатации кондиционера Osaka ST-24HH

Сплит-система Osaka ST-24HH представляет собой промышленно-бытовой климатический агрегат, спроектированный для работы в условиях средних и крупных пространств, где критическим параметром является скорость достижения целевой температуры и высокая интенсивность воздухообмена. Данная модель относится к категории неинверторного оборудования (тип on/off), что определяет ее конструктивную простоту, ремонтопригодность и специфические требования к электрической инфраструктуре объекта. В рамках данного технического документа рассматриваются архитектурные особенности, физико-технические параметры и эксплуатационные ограничения устройства, необходимые для принятия обоснованного решения о внедрении системы в инженерный контур помещения.

1. Архитектура мощности и термодинамические показатели

Основным параметром Osaka ST-24HH является номинальная холодопроизводительность, составляющая 7.03 кВт (24000 BTU/h). В режиме обогрева установка генерирует до 7.18 кВт тепловой энергии. Эти показатели классифицируют модель как оборудование повышенной мощности, предназначенное для обслуживания площадей от 65 до 75 квадратных метров при стандартной высоте потолков до 3 метров и умеренной инсоляции.

Термодинамическая эффективность устройства базируется на использовании фреона R410A — двухкомпонентного хладагента, характеризующегося отсутствием хлора в составе и нулевым потенциалом разрушения озонового слоя. Взаимодействие хладагента с медно-алюминиевым теплообменником обеспечивает коэффициент энергоэффективности EER на уровне 3.21 (Class A в режиме охлаждения) и COP на уровне 3.61 (режим нагрева). Для конечного пользователя это означает, что на каждый потребленный киловатт электрической энергии система выдает более трех киловатт тепловой или холодильной мощности. Однако следует учитывать, что данные показатели достигаются при номинальных температурных условиях: +27°C внутри и +35°C снаружи для охлаждения.

2. Компонентная база и механическая надежность

Сердцем наружного блока является роторный компрессор производства GMCC (совместное предприятие с Toshiba). Это промышленный стандарт, обеспечивающий высокий ресурс эксплуатации при соблюдении регламентов технического обслуживания. В отличие от инверторных аналогов, компрессор ST-24HH работает в режиме полной нагрузки до момента достижения целевой температуры, после чего отключается. Такая архитектура минимизирует количество сложной электроники (инверторных плат), что делает устройство устойчивым к незначительным колебаниям напряжения, характерным для нестабильных электросетей.

Теплообменники обоих блоков защищены гидрофильным покрытием Gold Fin. Это полимерный слой, предотвращающий коррозию алюминиевых ламелей и ускоряющий стекание конденсата. В условиях высокой влажности или загазованности городской среды такое решение продлевает срок службы радиаторов на 25–30% по сравнению с незащищенными аналогами. Толщина медных трубок в контуре соответствует стандартам работы с высоким давлением R410A, что снижает риск микротрещин при вибрациях наружного блока.

3. Аэродинамика и управление воздушным потоком

Внутренний блок модели ST-24HH обладает увеличенными габаритами, что обусловлено необходимостью размещения мощного тангенциального вентилятора. Расход воздуха в максимальном режиме составляет до 1050 кубических метров в час. Такая интенсивность потока требует грамотного планирования места установки, чтобы избежать возникновения «холодных зон» непосредственно перед блоком.

Система распределения воздуха включает горизонтальные жалюзи с возможностью автоматического качания (Swing) и вертикальные направляющие, регулируемые вручную или с пульта (в зависимости от ревизии). Наличие функции многоскоростного вентилятора позволяет снизить уровень шума внутреннего блока до 38–42 дБ, однако стоит признать, что для спальных помещений модель 24-й мощности является избыточной и может создавать акустический дискомфорт. Основное целевое назначение — гостиные, офисы открытого типа (Open Space), торговые залы и серверные помещения с низкой тепловой нагрузкой.

4. Режимы работы и программные алгоритмы

Osaka ST-24HH поддерживает четыре базовых режима: Cooling (охлаждение), Heating (обогрев), Dehumidification (осушение) и Fan (вентиляция).

• Режим осушения: Позволяет удалять до 2.5 литров влаги в час без существенного изменения температуры воздуха. Это критически важно в переходные периоды года для предотвращения образования плесени.

• Автоматический режим: Микропроцессор опрашивает датчики температуры и самостоятельно переключает режимы охлаждения или нагрева для поддержания заданной уставки (обычно 23–25°C).

• Ночной режим (Sleep): Алгоритм плавного изменения температуры в течение 7 часов, направленный на снижение энергопотребления и создание комфортных условий для сна.

• Таймер: 24-часовое программирование включения и выключения позволяет подготовить микроклимат к приходу персонала в офис или возвращению владельца домой.

Важной функцией является «Авторестарт» — сохранение всех настроек при внезапном отключении электропитания. После возобновления подачи энергии кондиционер запускается в том же режиме, в котором находился до сбоя, что делает его пригодным для использования в помещениях с автоматизированным управлением.

5. Электрическая совместимость и требования к сети

Проектирование системы электропитания для Osaka ST-24HH — этап, который часто игнорируется, что ведет к выходу оборудования из строя. Потребляемая мощность устройства составляет около 2.2–2.4 кВт. Однако, будучи системой типа on/off, в момент пуска компрессора возникают реактивные токи (пусковые токи), которые могут превышать номинальное значение в 5–7 раз.

Инженерные требования:

1. Выделенная линия: Подключение должно осуществляться через отдельный автоматический выключатель (рекомендуемый номинал — 20А или 25А с характеристикой C).

2. Сечение кабеля: Использование медного кабеля сечением не менее 2.5 мм² (например, ВВГнг 3x2.5).

3. Заземление: Наличие контура заземления обязательно для отвода статического напряжения и защиты электронных компонентов.

4. Стабилизация: При колебаниях напряжения в сети ниже 190В или выше 240В рекомендуется установка стабилизатора напряжения мощностью не менее 5–7 кВт, чтобы компенсировать просадки в момент старта компрессора.

6. Монтажные спецификации и ограничения трассы

Для сохранения гарантийных обязательств и обеспечения расчетной эффективности необходимо строго соблюдать лимиты соединительной магистрали между блоками. Для модели ST-24HH диаметр жидкостной трубки составляет 1/4 дюйма (6.35 мм), газовой — 5/8 дюйма (15.88 мм).

• Максимальная длина трассы: До 20 метров. При длине свыше 5 метров требуется дозаправка хладагентом из расчета 15–30 грамм на каждый дополнительный метр.

• Перепад высот: Не должен превышать 10 метров между внутренним и наружным блоками. При расположении наружного блока выше внутреннего необходимо формирование маслоподъемных петель на газовой магистрали для предотвращения масляного голодания компрессора.

• Вакуумирование: Использование вакуумного насоса перед запуском фреона является обязательным условием. Наличие влаги или неконденсируемых примесей в контуре ведет к химической деградации масла и заклиниванию поршневой группы компрессора в течение 1–2 сезонов.

7. Обслуживание и эксплуатационный жизненный цикл

Osaka ST-24HH — это надежный инструмент, требующий системного подхода к гигиене. Внутренний блок оснащен сетчатыми фильтрами грубой очистки, которые задерживают пыль, шерсть животных и крупные взвеси. При интенсивной эксплуатации в коммерческом секторе чистка фильтров должна производиться не реже одного раза в две недели.

Раз в год необходимо проведение комплексного сервисного обслуживания, включающего:

1. Мойку теплообменника наружного блока: Скопление тополиного пуха и дорожной пыли снижает теплоотдачу, что приводит к перегреву компрессора и срабатыванию тепловой защиты.

2. Антибактериальную обработку испарителя: Удаление биологических пленок, вызывающих специфический запах.

3. Проверку рабочего давления: Измерение давления на всасывании позволяет вовремя обнаружить микроутечки хладагента. Потеря даже 10% фреона снижает эффективность охлаждения и увеличивает нагрузку на двигатель.

Прогнозный срок службы при соблюдении данных условий составляет 10–12 лет. В условиях агрессивной эксплуатации (круглосуточная работа в серверных или заведениях общественного питания) ресурс сокращается до 5–7 лет, что является отличным показателем для оборудования данного ценового сегмента.

8. Анализ ограничений и рациональный выбор

Несмотря на высокую мощность, Osaka ST-24HH не является универсальным решением. Проектировщику и покупателю следует учитывать следующие факторы:

1. Температурный порог обогрева: Устройство эффективно работает на нагрев до -7°C наружной температуры. При более низких значениях КПД системы стремится к единице, а риск обмерзания наружного блока и поломки лопастей вентилятора возрастает. Для обогрева в глубокие морозы требуются инверторные модели с «зимним комплектом».

2. Точность поддержания температуры: В силу специфики on/off управления, колебания температуры в помещении могут составлять ±1–2 градуса. Для прецизионного климата (лаборатории, детские комнаты) это может быть критичным.

3. Габариты: Наружный блок имеет значительный вес (около 45–50 кг), что требует использования усиленных кронштейнов (размер K3 или K4) и надежного основания стены (бетон, полнотелый кирпич).

9. Сравнение с инверторными технологиями и экономическое обоснование

Часто возникает вопрос целесообразности выбора неинверторной модели ST-24HH перед более дорогими инверторными аналогами. Математический расчет показывает, что в коммерческих помещениях с постоянно высокой тепловой нагрузкой (магазины с работающим холодильным оборудованием, офисы с большим количеством ПК) разница в энергопотреблении между on/off и инвертором нивелируется, так как оба устройства будут работать на максимальной мощности большую часть времени.

Преимущество Osaka ST-24HH заключается в низкой начальной стоимости инвестиций и дешевизне запчастей. В случае выхода из строя пускового конденсатора или реле, ремонт обходится в десятки раз дешевле, чем замена электронной платы инверторного преобразователя. Таким образом, данная модель является оптимальным выбором для арендного бизнеса, государственных учреждений и производственных площадок, где важна быстрая окупаемость и предсказуемость сервисных затрат.

10. Экологический и социальный контекст

Производство кондиционеров Osaka ориентировано на соответствие глобальным стандартам. Использование перерабатываемых материалов в корпусе и оптимизация логистических цепочек снижают углеродный след изделия. Несмотря на принадлежность к бюджетному сегменту, пластик внутреннего блока не обладает резким химическим запахом и сохраняет белизну под воздействием ультрафиолетовых лучей, что подтверждает использование качественного ABS-полимера.

Заключение

Кондиционер воздуха Osaka ST-24HH — это сбалансированное инженерное решение для задач, требующих высокой производительности при ограниченном бюджете. Его технический профиль идеально соответствует сценариям эксплуатации в больших помещениях с высокими теплопотерями. Основными факторами успеха внедрения данной системы являются корректный расчет сечения питающей электросети и профессиональный монтаж с обязательным вакуумированием контура. При соблюдении этих базовых условий, установка обеспечивает стабильный тепловой режим, демонстрируя выносливость и предсказуемость, характерную для классических инженерных систем с роторной технологией сжатия. Покупатель получает не маркетинговый продукт, а функциональный инструмент контроля климата, способный эффективно справляться с пиковыми нагрузками летнего периода и обеспечивать комфортный обогрев в межсезонье.

Выбор данной модели — это выбор в пользу проверенной временем архитектуры, где отсутствие избыточной сложности является гарантией долговечности. Инженерная логика подсказывает, что для объектов площадью 70 м², где не требуется сверхтонкая регулировка температуры, Osaka ST-24HH остается одним из наиболее конкурентоспособных решений на рынке современной климатической техники, обеспечивая возврат инвестиций через годы бесперебойной работы и минимальные расходы на поддержание работоспособности. Тщательное следование инструкциям производителя и внимание к деталям установки позволят полностью раскрыть потенциал этого мощного агрегата, создавая здоровую и продуктивную атмосферу в любом обслуживаемом пространстве.
