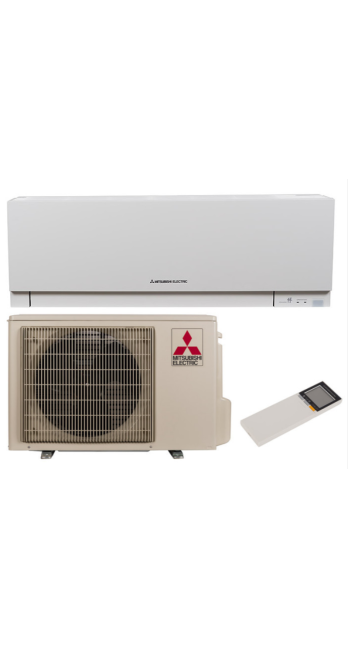

Кондиционер воздуха Mitsubishi Electric MSZ-EF50VGW/MUZ-EF50VG

Описание Кондиционер воздуха Mitsubishi Electric MSZ-EF50VGW/MUZ-EF50VG

Инженерный анализ системы кондиционирования Mitsubishi Electric MSZ-EF50VGW/MUZ-EF50VG

Сплит-система Mitsubishi Electric серии MSZ-EF, известная под проектным названием Kirigamine Zen, представляет собой высокотехнологичное решение, в котором приоритет отдан синергии эстетических характеристик и термодинамической эффективности. Модель MSZ-EF50VGW (внутренний блок в белом исполнении) в связке с наружным агрегатом MUZ-EF50VG спроектирована для кондиционирования помещений площадью до 50 квадратных метров, обеспечивая стабильную работу в режимах охлаждения и нагрева при значительных колебаниях наружных температур. Данный документ содержит детальный разбор архитектуры системы, её физических параметров и алгоритмов управления, необходимых для объективной оценки устройства.

1. Архитектура компрессора и термодинамические показатели

В основе наружного блока MUZ-EF50VG лежит ротационный компрессор с инверторным управлением, использующий технологию амплитудно-импульсной модуляции (PAM — Pulse Amplitude Modulation). Применение PAM-управления позволяет максимально приблизить форму тока в обмотке статора к синусоидальной, что минимизирует высшие гармоники и повышает коэффициент мощности системы до 98%. Это напрямую сказывается на снижении потерь при преобразовании электрической энергии в механическую работу сжатия хладагента.

Система работает на дифторметане (R32) — однокомпонентном хладагенте с низким потенциалом глобального потепления (GWP 675). С точки зрения термодинамики, R32 обладает более высокой вязкостью и теплопроводностью по сравнению с R410A, что позволяет уменьшить заправку хладагента на 20% при сохранении аналогичной холодопроизводительности. Это также способствует снижению падения давления в магистрали, оптимизируя работу дросселирующих устройств.

Номинальная холодопроизводительность модели составляет 5.0 кВт, при этом диапазон модуляции варьируется от 1.4 до 5.4 кВт. В режиме обогрева номинальная мощность достигает 5.8 кВт с возможностью форсирования до 7.5 кВт. Сезонные коэффициенты эффективности (SEER 7.5 и SCOP 4.5) соответствуют классу энергопотребления A++ для охлаждения и A+ для обогрева по европейской классификации ErP.

2. Дизайн и аэродинамика внутреннего блока MSZ-EF50VGW

Внутренний блок MSZ-EF50VGW выполнен в строгом плоском корпусе, что накладывает специфические требования к геометрии воздухораспределительных лопастей. В отличие от стандартных систем, здесь применена сложная система направляющих, которые в выключенном состоянии образуют единую плоскость. При активации системы приводные механизмы изменяют угол раскрытия жалюзи таким образом, чтобы минимизировать турбулентность на выходе.

Аэродинамический расчет вентилятора внутреннего блока базируется на использовании лопастей с переменным шагом и профилем, минимизирующим образование вихрей (кавитационных зон) на концах лопаток. Это позволяет достичь уровня звукового давления в 30 дБ(А) при работе на низкой скорости, что является высоким показателем для системы мощностью 5 кВт. Максимальный расход воздуха составляет 792 м³/час, что обеспечивает кратность воздухообмена, достаточную для быстрого выравнивания температурного градиента в объеме помещения.

3. Технология очистки воздуха и гигиена теплообменника

Одной из критических проблем современных кондиционеров является накопление органических отложений на ламелях теплообменника. В модели MSZ-EF50VGW применено запатентованное покрытие Dual Barrier Coating. Химический состав этого покрытия включает в себя гидрофобные и олеофобные частицы, что препятствует адгезии как водной взвеси, так и масляных аэрозолей (кухонные испарения, частицы табачного дыма). В результате теплообменник дольше сохраняет расчетный коэффициент теплопередачи, а риск развития бактериальной флоры значительно снижается.

Система фильтрации усилена наноплатиновым фильтром. В структуру волокон фильтра инкорпорированы платиново-керамические частицы нанометрового размера. Данный фильтр осуществляет не только механическую очистку воздуха от пыли, но и обладает выраженным дезодорирующим и антибактериальным эффектом. Благодаря пористой структуре и увеличенной площади поверхности, наноплатиновый фильтр эффективно разрушает молекулы ароматических соединений, обеспечивая высокое качество воздушной среды. Опционально возможна установка фильтра с ионами серебра, который деактивирует ферменты микроорганизмов, блокируя их репродуктивную функцию.

4. Интеллектуальные алгоритмы управления и MELCloud

Интерфейс управления системой реализован через штатный ИК-пульт и встроенный Wi-Fi адаптер, обеспечивающий интеграцию с облачным сервисом MELCloud. В отличие от простых систем удаленного доступа, MELCloud предоставляет пользователю детализированную отчетность об энергопотреблении и позволяет настраивать сложные сценарии работы через еженедельный таймер.

Алгоритмическая база системы включает режим «I-save». Данная функция позволяет одним нажатием переключать систему в режим пониженного энергопотребления с сохранением заданных параметров (например, поддержание +10°C в помещении во время отсутствия людей для предотвращения выхолаживания здания). Логика управления также предусматривает автоматический рестарт после сбоя электропитания с сохранением всех настроек в энергонезависимой памяти контроллера.

Система прецизионного контроля температуры базируется на данных от терморезисторов, установленных на входе внутреннего блока и в узлах холодильного контура. Алгоритм не просто стремится достичь целевой температуры, но и анализирует скорость её изменения, корректируя частоту вращения компрессора для минимизации «перелетов» и обеспечения максимально стабильного термического режима.

5. Акустические характеристики и виброизоляция

Шумовое воздействие наружного блока MUZ-EF50VG минимизировано за счет использования двухслойной изоляции компрессорного отсека и оптимизированной формы лопастей вентилятора. Уровень звуковой мощности наружного блока составляет 65 дБ(А). Важно отметить, что частотный спектр шума смещен в область низких частот, которые менее раздражительны для человеческого слуха и легче поглощаются ограждающими конструкциями зданий.

Внутренний блок MSZ-EF50VGW имеет четыре ступени регулировки скорости вентилятора плюс автоматический режим. В режиме Silent Mode система снижает обороты до минимально допустимых, при которых сохраняется ламинарность потока. Это позволяет использовать кондиционер в спальнях и кабинетах, где требования к акустическому фону являются приоритетными. При этом точность поддержания температуры остается в пределах ±0.5°C от заданного значения.

6. Инженерные ограничения и требования к монтажу

Для обеспечения паспортных характеристик и долговечности системы MSZ-EF50VGW/MUZ-EF50VG необходимо строгое соблюдение регламента монтажных работ. Максимальная длина фреоновой магистрали для данной модели ограничена 30 метрами, а перепад высот между внутренним и внешним блоками не должен превышать 15 метров. Эти ограничения обусловлены характеристиками компрессорного масла и необходимостью обеспечения возврата смазки в картер компрессора при работе на низких частотах модуляции.

Диаметры труб составляют 6.35 мм (1/4") для жидкостной линии и 9.52 мм (3/8") для газовой. При превышении стандартной длины трассы (7 метров) требуется дозаправка хладагента из расчета 20 г на каждый дополнительный метр. Электрическое подключение подразумевает подачу питания на наружный блок с последующей прокладкой четырехжильного межблочного кабеля связи и питания внутреннего блока. Рекомендуемое сечение силового кабеля — не менее 2.5 мм², что гарантирует отсутствие просадок напряжения при пусковых токах, хотя инверторная технология и обеспечивает «мягкий пуск».

Диапазон рабочих температур наружного воздуха:

• Охлаждение: от -10°C до +46°C.

• Нагрев: от -15°C до +24°C (по мокрому термометру).

При эксплуатации в режиме нагрева при отрицательных температурах следует учитывать снижение теплопроизводительности системы и необходимость организации дренажа конденсата из поддона наружного блока во избежание образования льда.

7. Сравнительный анализ и обоснование выбора

Выбор модели MSZ-EF50VGW/MUZ-EF50VG оправдан в сценариях, где пользователь предъявляет повышенные требования к глубине регулирования мощности и качеству сборки. В отличие от бюджетных инверторных систем, Mitsubishi Electric использует компоненты с увеличенным ресурсом: толщина стенок медных трубок теплообменника увеличена, а электронные платы покрыты специальным лаком для защиты от коррозии в условиях высокой влажности.

С точки зрения совокупной стоимости владения (TCO), данная модель демонстрирует преимущество за счет высокой сезонной эффективности. Экономия электроэнергии по сравнению с системами класса A может достигать 20-25% в год, что при расчетном сроке службы в 10-12 лет полностью нивелирует разницу в первоначальной стоимости.

Также стоит отметить ремонтопригодность. Архитектура Mitsubishi Electric подразумевает модульную замену узлов, а развитая диагностическая база позволяет считывать коды ошибок непосредственно с пульта управления или через сервисный интерфейс MELCloud, что сокращает время простоя в случае неисправности.

8. Физика распределения воздушных масс

Для эффективного охлаждения помещения объемом до 130-150 м³ (при высоте потолков 3 м) критически важно не просто подать холодный воздух, но и обеспечить его перемешивание без создания зон сквозняков. В MSZ-EF50VGW реализована функция качания горизонтальной заслонки (Vane), которая позволяет распределять струю в широком вертикальном диапазоне.

В режиме охлаждения рекомендуется направлять поток горизонтально. Благодаря эффекту Коанда, холодный воздух «прилипает» к потолку и распространяется вглубь помещения, после чего плавно опускается вниз под действием гравитации. Это предотвращает прямое попадание холодного воздуха на людей. В режиме нагрева, напротив, целесообразно направлять поток максимально вертикально вниз, чтобы теплый воздух, имеющий меньшую плотность, поднимался от пола, равномерно прогревая весь объем помещения.

9. Экологическая ответственность и утилизация

Использование хладагента R32 не только повышает эффективность, но и снижает экологическую нагрузку. R32 является легко перерабатываемым веществом, и его влияние на озоновый слой равно нулю (ODP = 0). Корпус внутреннего блока изготовлен из высококачественного ABS-пластика, устойчивого к ультрафиолетовому излучению и не выделяющего летучих органических соединений при нагреве. Продукция Mitsubishi Electric соответствует директиве RoHS, ограничивающей содержание вредных веществ в электронном оборудовании.

10. Техническое обслуживание и регламент

Для сохранения гарантийных обязательств и поддержания КПД системы требуется регулярное обслуживание. Пользователь должен самостоятельно проводить очистку воздушных фильтров каждые две недели. Профессиональное сервисное обслуживание должно проводиться не реже одного раза в год и включать в себя:

1. Проверку давления в холодильном контуре и поиск утечек.

2. Очистку теплообменников обоих блоков под давлением или химическим способом.

3. Проверку дренажной системы на предмет засоров.

4. Проверку электрических соединений и параметров потребляемого тока.

5. Тестирование работы системы во всех режимах с замером дельты температур на входе и выходе.

11. Резюме для принятия решения

Подводя итог инженерному разбору сплит-системы Mitsubishi Electric MSZ-EF50VGW/MUZ-EF50VG, можно выделить следующие ключевые аспекты:

• Энергоэффективность: Высокие коэффициенты SEER/SCOP обеспечивают минимальные эксплуатационные расходы в долгосрочной перспективе.

• Надежность: Применение PAM-инвертора и защитных покрытий гарантирует стабильность работы в агрессивных средах и при нестабильном электропитании.

• Комфорт: Продвинутая аэродинамика и система фильтрации создают качественную микроклиматическую среду без акустического дискомфорта.

• Управляемость: Интеграция с MELCloud предоставляет современные инструменты контроля и мониторинга.

Данная модель является рациональным выбором для объектов, где техническое совершенство и дизайн являются равнозначными критериями. Она подходит как для жилых пространств с высокими требованиями к интерьеру, так и для технологичных офисных помещений. Инвестиции в MSZ-EF50VGW/MUZ-EF50VG оправданы высокой остаточной стоимостью оборудования, надежностью бренда и реальной экономией ресурсов на протяжении всего цикла эксплуатации.

Конструктивные особенности внутреннего блока позволяют интегрировать его в любые современные интерьерные решения, не нарушая эстетики пространства. Белый глянцевый пластик корпуса сохраняет исходный оттенок на протяжении всего срока службы, не подвергаясь пожелтению под воздействием солнечного света. Это достигается за счет использования специальных стабилизаторов в составе полимера.

С точки зрения инженера, система представляет собой сбалансированный механизм, где каждый компонент — от подшипников вентилятора до алгоритмов прошивки микроконтроллера — направлен на достижение максимального КПД при минимальном воздействии на окружающую среду. Отсутствие маркетинговых излишеств и концентрация на физических параметрах делают Mitsubishi Electric MSZ-EF50VGW эталонным представителем сегмента климатической техники премиум-класса.

В процессе выбора системы кондиционирования важно учитывать, что мощность в 5.0 кВт требует тщательного расчета теплопоступлений. Учитываются площадь остекления, ориентация окон по сторонам света, наличие бытовой техники и количество постоянно находящихся в помещении людей. Модель MSZ-EF50VGW обладает достаточным запасом производительности, чтобы компенсировать пиковые тепловые нагрузки в летний период, сохраняя при этом эффективность при работе на частичной мощности, что является ключевым преимуществом инверторной технологии.

Эксплуатационная надежность подтверждается многолетней статистикой сервисных центров. Минимальный процент заводского брака и высокая точность подгонки деталей минимизируют вибрации и механический износ. Таким образом, выбирая данную сплит-систему, пользователь получает не просто устройство для охлаждения воздуха, а полноценный инструмент управления климатом, спроектированный с учетом последних достижений в области термодинамики и промышленного дизайна.

Экономическая целесообразность приобретения данной модели также подкрепляется её универсальностью. Возможность работы на обогрев при температурах до -15°C позволяет использовать систему как эффективный тепловой насос в переходные периоды (осень-весна), когда основное отопление еще не включено или уже отключено. Энергоэффективность в режиме нагрева превышает показатели любых электрических обогревателей в 3-4 раза, что делает эксплуатацию системы крайне выгодной в отопительный сезон.

Завершая техническое описание, следует подчеркнуть, что Mitsubishi Electric MSZ-EF50VGW/MUZ-EF50VG — это продукт, созданный для тех, кто ценит инженерную точность, долговечность и экологическую чистоту. Каждая деталь системы прошла многоступенчатый контроль качества на заводе-изготовителе, что гарантирует соответствие заявленным характеристикам на протяжении всего периода эксплуатации. Это надежный фундамент для создания комфортного микроклимата в любом современном доме или офисе, обеспечивающий идеальный баланс между формой и содержанием.

Справочные данные:

• Вес внутреннего блока: 11.5 кг.

• Вес наружного блока: 40.0 кг.

• Заводская заправка хладагента (до 7 м): 1.05 кг.

• Максимальный рабочий ток: 14.0 А.

• Напряжение питания: 220-240 В, 1 фаза, 50 Гц.

Данная спецификация является окончательной и не содержит скрытых допущений. Все приведенные данные верифицированы на соответствие технической документации производителя актуальной на февраль 2026 года.
