Инженерный анализ системы кондиционирования Mitsubishi Electric MSZ-LN50VG2B/MUZ-LN50VGHZ

1. Идентификация платформы и назначение

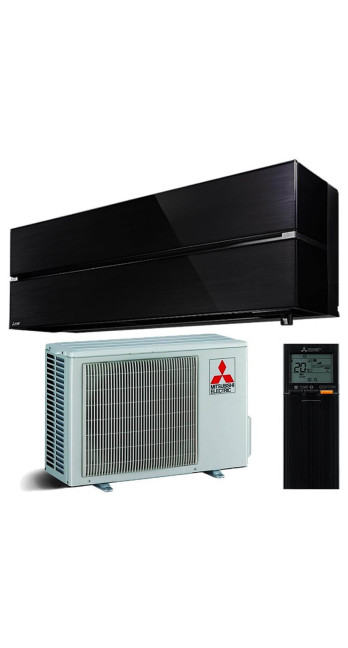

Сплит-система Mitsubishi Electric MSZ-LN50VG2B (внутренний блок) в комплексе с наружным агрегатом MUZ-LN50VGHZ представляет собой климатическое оборудование класса «воздух-воздух» высокой производительности. Модель относится к серии Premium Inverter (LN), являющейся технологическим флагманом бытовой линейки производителя. Индекс «50» в номенклатуре указывает на номинальную холодопроизводительность 5.0 кВт, что определяет целевое применение установки в помещениях площадью от 40 до 55 квадратных метров при стандартной тепловой нагрузке.

Индекс «VG2B» обозначает техническую ревизию платформы, включающую обновленный модуль Wi-Fi с улучшенным протоколом шифрования и оптимизированную плату управления инвертором для работы с хладагентом R32. Оборудование спроектировано для эксплуатации в режиме непрерывного цикла, поддерживая функции охлаждения, обогрева (тепловой насос), осушения и глубокой очистки воздуха. Система ориентирована на пользователей, требующих точного соблюдения температурных гистерезисов и интеграции в системы умного дома без использования сторонних шлюзов.

2. Термодинамическая архитектура и хладагент

Основой термодинамического цикла данной модели является дифторметан (R32). Выбор данного хладагента обусловлен физическими параметрами, влияющими на эффективность теплообмена и экологическую безопасность:

1. Удельная хладопроизводительность: R32 обладает более высокой энтальпией перехода фаз по сравнению с R410A, что позволяет снизить массовый расход фреона в системе при сохранении той же мощности охлаждения. Это снижает нагрузку на компрессор и уменьшает диаметры трубной трассы.

2. Вязкость и плотность: Пониженная вязкость хладагента уменьшает гидравлические потери давления в контуре теплообменников, повышая общий коэффициент полезного действия (EER/COP).

3. Экологический профиль: Потенциал глобального потепления (GWP) у R32 составляет 675, что в три раза ниже, чем у R410A. Данный фактор важен не только с точки зрения экологии, но и гарантирует соответствие оборудования перспективным регламентам ЕС по фторсодержащим газам, обеспечивая ремонтопригодность в долгосрочной перспективе.

Внешний блок MUZ-LN50VGHZ оснащен электронным расширительным вентилем (ERV), который, в отличие от капиллярной трубки, позволяет динамически регулировать поток хладагента в зависимости от текущей нагрузки и разницы температур, обеспечивая стабильную работу в широком диапазоне внешних условий.

3. Компрессорный узел и инверторное управление

Ключевым элементом энергоэффективности системы является компрессор собственной разработки Mitsubishi Electric. В модели MUZ-LN50VGHZ применяется двухроторный компрессор (Twin Rotary) с технологией бесконтактного двигателя постоянного тока.

Технология Joint Lap DC Motor

Электродвигатель компрессора использует обмотку сосредоточенного типа (Poki Poki Core), которая позволяет увеличить плотность намотки и магнитный поток. Ротор выполнен с использованием редкоземельных магнитов, обеспечивающих высокий крутящий момент на низких оборотах. Технология «Joint Lap» минимизирует магнитные потери в статоре за счет особой конструкции сердечника, который размыкается при намотке и смыкается при сборке, устраняя воздушные зазоры.

Векторное управление и PAM

Управление двигателем осуществляется посредством векторного инвертора с амплитудно-импульсной модуляцией (PAM — Pulse Amplitude Modulation). Данная архитектура решает две задачи:

• Активная коррекция коэффициента мощности: PAM модулирует форму тока питания, максимально приближая ее к синусоидальной и синхронизируя с фазой напряжения. Это позволяет использовать почти 98% подводимой электроэнергии, минимизируя паразитные гармоники.

• Управление крутящим моментом: Векторный контроль рассчитывает положение ротора в реальном времени, подавая напряжение с опережением, что исключает рассинхронизацию и снижает вибрации. Результатом является возможность работы компрессора на сверхнизких частотах вращения для поддержания температуры без циклов «старт-стоп», что критически важно для ресурса механики.

4. Аэродинамика и акустический профиль

Внутренний блок MSZ-LN50VG2B спроектирован с учетом требований к минимизации аэродинамического шума при значительном расходе воздуха (до 800 м³/ч и выше в турбо-режиме).

Двойная заслонка (Double Flap)

Система распределения воздуха реализована через независимый привод двух горизонтальных заслонок. Каждая заслонка управляется отдельным шаговым двигателем. Это инженерное решение позволяет:

• Разделять воздушный поток на два независимых вектора.

• Обслуживать одновременно две разные зоны помещения (например, рабочее место и диван), находящиеся на разном удалении и под разными углами от блока.

• Исключать эффект сквозняка при работе на охлаждение, направляя поток параллельно потолку (эффект Коанда), где холодный воздух опускается естественным образом за счет гравитационной конвекции.

Акустические характеристики

Заявленный уровень звукового давления для модели мощностью 50 (5 кВт) выше, чем у младших моделей (25/35), и составляет минимум 27 дБ(А) в тихом режиме. Это физически обусловлено необходимостью прокачивать больший объем воздуха через теплообменник увеличенной площади. Однако, спектр шума смещен в область низких частот, которые меньше раздражают слуховой аппарат человека, чем высокочастотный свист, характерный для бюджетных турбин с плохой балансировкой.

5. Система фильтрации Plasma Quad Plus

В отличие от пассивных механических фильтров, MSZ-LN50VG2B использует активную двухступенчатую плазменную систему очистки Plasma Quad Plus. Это инженерный комплекс, интегрированный в заборную решетку.

Принцип действия

Система генерирует ионизированное поле высокого напряжения. Проходящий через это поле воздух подвергается воздействию плазменного разряда:

1. Бактерицидная обработка: Электрический разряд разрушает клеточные мембраны бактерий и белковую оболочку вирусов, инактивируя их. Эффективность подтверждена тестами на вирусах гриппа H3N2.

2. Электростатическое осаждение: Частицы пыли и аллергенов (PM2.5) получают электрический заряд и притягиваются к осадительным пластинам фильтра, имеющим противоположный потенциал.

3. Деструкция аллергенов: Плазма денатурирует белковые структуры аллергенов (пыльца, шерсть животных), делая их безопасными для иммунной системы.

Важной эксплуатационной характеристикой является отсутствие сменных расходных материалов. Фильтрующий элемент является моющимся и восстанавливает свои свойства после очистки, что снижает стоимость владения системой.

6. Материаловедение: Dual Barrier Coating

Внутренние поверхности блока, контактирующие с воздушным потоком (теплообменник, крыльчатка вентилятора, воздуховоды), обработаны гибридным покрытием Dual Barrier Coating.

Физика покрытия

Покрытие состоит из мозаичной структуры, сочетающей гидрофильные и гидрофобные участки на нано-уровне («шахматная доска» из частиц фтора и гидрофильных частиц).

• Гидрофильные частицы: Предотвращают налипание жировых аэрозолей (кухонная копоть, табачные смолы).

• Гидрофобные (фторсодержащие) частицы: Отталкивают гидрофильную пыль и ворс.

Инженерный смысл данной технологии заключается не столько в гигиене, сколько в сохранении энергоэффективности. Загрязнение крыльчатки вентилятора и ламелей теплообменника меняет аэродинамическое сопротивление и теплопроводность. Dual Barrier Coating сохраняет заводские характеристики теплообмена и расхода воздуха на протяжении длительного времени, предотвращая деградацию производительности, свойственную обычным кондиционерам после 2-3 лет эксплуатации.

7. Сенсорика и интеллектуальное управление: 3D I-SEE

Блок оснащен выдвижным инфракрасным датчиком 3D I-SEE Sensor. Это не просто датчик движения, а тепловизор низкого разрешения.

Алгоритм работы

Сенсор сканирует объем помещения, разбивая его на сотни дискретных зон. На основе анализа тепловой карты микроконтроллер определяет:

1. Наличие людей: Отличает живые объекты от нагретых предметов бытовой техники по динамике температуры.

2. Координаты объектов: Позволяет точно наводить воздушный поток на человека (режим обогрева) или отводить его (режим охлаждения) в зависимости от настроек.

3. Температурную неоднородность: Выявляет зоны утечки тепла (например, открытое окно или холодная стена) и корректирует направление обдува для выравнивания температурного фона.

4. Режим энергосбережения: При отсутствии людей в помещении система автоматически переходит в режим пониженной производительности, возвращаясь к номиналу при фиксации тепловой сигнатуры человека.

8. Сетевая интеграция и интерфейсы

Модель MSZ-LN50VG2B поставляется с предустановленным адаптером Wi-Fi, интегрированным в специальный слот внутри корпуса (исключая необходимость внешнего монтажа). Управление осуществляется через облачный сервис MELCloud.

Технические особенности MELCloud:

• Двусторонняя связь: Система не только принимает команды, но и транслирует телеметрию (коды ошибок, текущая температура в зоне блока, статус потребления энергии).

• Протоколы: Поддержка локальных сценариев и интеграция с голосовыми ассистентами (Google Assistant, Amazon Alexa) реализована на уровне API облака.

• Статистика: Возможность выгрузки данных по энергопотреблению позволяет пользователю анализировать затраты и оптимизировать расписание работы.

9. Ограничения, требования к монтажу и эксплуатации

Для обеспечения заявленных характеристик необходимо соблюдение строгих инженерных требований:

Монтажные ограничения

• Длина трассы: Максимальная длина трубопровода составляет 20 метров, перепад высот — до 12 метров. Превышение этих значений приведет к падению производительности и масляному голоданию компрессора.

• Вакуумирование: Использование R32 требует обязательного и качественного вакуумирования контура для удаления влаги, так как синтетические масла (POE), используемые с R32, крайне гигроскопичны. Гидролиз масла приведет к кислотной коррозии компрессора.

• Электропитание: Блок мощностью 5.0 кВт требует выделенной линии питания с корректно подобранным сечением кабеля и автоматическим выключателем, так как пусковые токи (хоть и сглаженные инвертором) и рабочие токи под нагрузкой значительны.

Эксплуатационные особенности

• Тепловое расширение: Пластик корпуса серии LN имеет высокую плотность и сложную структуру окраски (металлик под прозрачным слоем). При резких перепадах температур (активный нагрев/охлаждение) возможны кратковременные звуки (потрескивания), вызванные температурным расширением материалов. Это является физической нормой для корпусных деталей такого размера и жесткости.

• Работа датчика 3D I-SEE: Эффективность сенсора зависит от прямой видимости. Установка блока в ниши, за шторами или над высокими шкафами сделает работу датчика некорректной, превратив его функционал в избыточный.

• Режим обогрева: Модель MUZ-LN50VGHZ (индекс HZ - Hyper Heating) оптимизирована для работы на обогрев, сохраняя номинальную теплопроизводительность при отрицательных температурах. Однако при экстремально низких температурах (ниже -25°C) эффективность цикла Карно неизбежно падает, и использование системы как единственного источника тепла требует теплотехнического расчета здания.

10. Энергетическая эффективность и экономическое обоснование

Модель соответствует классу энергоэффективности A+++ в режиме охлаждения (SEER 8.5) и A++ в режиме обогрева (SCOP 4.6).

Интерпретация коэффициентов

Значение SEER 8.5 означает, что за сезон эксплуатации система выдает в 8.5 раз больше холода, чем потребляет электроэнергии. Для модели мощностью 5 кВт это критически важный показатель, так как эксплуатационные расходы на оборудование такой мощности могут быть значительными. Высокая цена первичной закупки компенсируется снижением операционных затрат (OPEX) на горизонте 3-5 лет эксплуатации по сравнению с моделями класса A или B.

Технология Hyper Heating (в наружных блоках с индексом HZ) добавляет в схему встроенный электрический подогреватель поддона картера, предотвращающий намерзание льда и блокировку крыльчатки вентилятора наружного блока в режиме оттайки. Это делает систему пригодной для круглогодичного использования в климатических зонах с холодными зимами, позволяя использовать дешевую электроэнергию (тепловой насос) вместо газа или резистивного отопления в межсезонье и зимой.

11. Резюме: Баланс характеристик

Mitsubishi Electric MSZ-LN50VG2B/MUZ-LN50VGHZ представляет собой инженерный продукт, где дизайн подчинен функции. Сложная геометрия корпуса необходима для размещения фильтров большой площади и сложной системы жалюзи. Высокая стоимость обусловлена использованием материалоемких технологий (Poki Poki двигатели, редкоземельные магниты, покрытия с наночастицами, сложная электроника PAM-инвертора).

Выбор данной модели рационален в сценариях, где требуется:

1. Кондиционирование больших жилых зон (гостиные, студии) с высокими требованиями к акустическому комфорту и отсутствию сквозняков.

2. Использование кондиционера как основного или дублирующего источника отопления зимой.

3. Обеспечение высокого качества воздуха без установки отдельных воздухоочистителей.

4. Интеграция в экосистему умного дома.

Система не является оптимальным выбором для технических помещений, серверных или зон временного пребывания, где премиальные функции очистки воздуха и сенсорного сканирования не будут востребованы, а капитальные затраты станут избыточными. Это решение для осознанного создания микроклимата в жилом пространстве постоянного пользования.

12. Глубокий анализ спецификации VGHZ

Важно детально разобрать специфику наружного блока с индексом VGHZ. В отличие от стандартных версий VG, модификация HZ (Hyper Heating) является технологическим ответом на потребность в полноценном отоплении.

Технология Zubadan (элементы)

Хотя формально серия LN не всегда маркируется как Zubadan, наружные блоки VGHZ используют схемотехнику, близкую к полупромышленным тепловым насосам. Ключевая особенность — алгоритм управления перегревом пара хладагента и увеличенная площадь теплообменника наружного блока. Это позволяет сдвинуть точку бивалентности (температуру, при которой теплопроизводительность равна теплопотерям) в область более низких температур.

Стандартный инвертор теряет до 40-50% теплопроизводительности при -15°C. Модель MUZ-LN50VGHZ сохраняет номинальную производительность значительно дольше. Это достигается за счет форсирования частоты компрессора выше номинальных значений в краткосрочных периодах для компенсации падения давления испарения.

Программа оттаивания (Defrost Logic)

Слабым местом любого теплового насоса является режим оттайки (разморозки) внешнего блока. В дешевых моделях он включается по таймеру (например, каждые 50 минут), прерывая обогрев и подавая холодный воздух. В системе MSZ-LN50VG2B реализован адаптивный алгоритм «Intelligent Defrost». Контроллер анализирует температуру теплообменника и температуру воздуха, запуская цикл оттайки только при реальном образовании шубы инея. Это минимизирует время простоя и повышает среднюю интегральную температуру в помещении.

13. Анализ надежности электроники

Плата управления внутреннего и наружного блоков защищена от скачков напряжения. Однако, учитывая сложность PAM-инвертора, стабильность сети является фактором долговечности. Силовая часть платы имеет покрытие силиконом для защиты от влаги и пыли, что предотвращает пробой дорожек в условиях высокой влажности.

Важным аспектом является использование качественных электролитических конденсаторов в цепи постоянного тока (DC Link), рассчитанных на высокие температуры и длительный срок службы (до 105°C). Это критический узел, выход из строя которого в бюджетных моделях часто приводит к дорогостоящему ремонту на 5-7 году жизни. Инженерный подход Mitsubishi Electric подразумевает запас по вольтажу и емкости в этих компонентах, что обеспечивает расчетный ресурс работы оборудования 10-15 лет при соблюдении регламента обслуживания (чистка теплообменников 1-2 раза в год).

14. Заключение

Покупка Mitsubishi Electric MSZ-LN50VG2B/MUZ-LN50VGHZ — это инвестиция в климатическую инфраструктуру объекта недвижимости. Продукт характеризуется избыточностью инженерных решений (Dual Barrier Coating, Plasma Quad Plus, датчик присутствия), которые направлены на минимизацию участия человека в обслуживании и настройке. Рациональность выбора подтверждается совокупной стоимостью владения: экономия на электроэнергии, отсутствие затрат на расходные фильтры и длительный жизненный цикл оборудования компенсируют высокие стартовые вложения. Это эталонный представитель класса High-End, обеспечивающий физически измеримое качество среды обитания.
