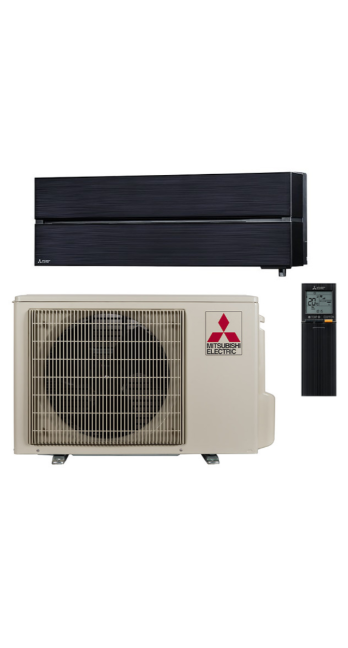

Описание Кондиционер воздуха Mitsubishi Electric MSZ-LN60VG2B/МУЗ-LN60VG

Инженерный анализ системы кондиционирования Mitsubishi Electric MSZ-LN60VG2B / MUZ-LN60VG

Данный документ представляет собой технический разбор сплит-системы настенного типа Mitsubishi Electric серии Premium Inverter (LN), модели MSZ-LN60VG2B (внутренний блок) и MUZ-LN60VG (наружный блок). Материал предназначен для рациональной оценки применимости оборудования в жилых и коммерческих помещениях площадью 50–65 м², основываясь на фактических технических параметрах, алгоритмах работы и эксплуатационных ограничениях.

1. Идентификация продукта и классовая принадлежность

Модель MSZ-LN60VG2B является старшей модификацией в линейке бытовых тепловых насосов «воздух-воздух» серии LN. Индекс «60» в номенклатуре указывает на номинальную холодопроизводительность 6,1 кВт. Оборудование классифицируется как высокопроизводительная инверторная система с расширенным динамическим диапазоном работы компрессора.

Ключевым отличием данной модификации от младших моделей (LN25, LN35, LN50) является существенно увеличенный запас мощности и измененная геометрия теплообменника наружного блока, необходимая для обеспечения теплосъема при высоких нагрузках. Система функционирует на однокомпонентном хладагенте R32 (дифторметан), который характеризуется сниженным потенциалом глобального потепления (GWP=675) и повышенной удельной холодопроизводительностью по сравнению с устаревшим R410A. Это позволяет снизить массовый расход фреона в гидравлическом контуре без потери термодинамической эффективности.

Важно отметить, что модель выпускается в нескольких цветовых исполнениях пластика корпуса (Рубиново-красный, Черный оникс, Перламутровый белый), однако техническая база, рассматриваемая в данном документе, идентична для всех цветовых вариаций. Индекс «VG2» указывает на вторую ревизию платформы, в которой оптимизирована плата управления для взаимодействия с внешними системами автоматизации.

2. Термодинамическая архитектура и параметры производительности

В основе системы лежит термодинамический цикл парокомпрессионной холодильной машины, управляемый инверторным приводом постоянного тока (DC Inverter).

Компрессорный узел и инвертор

Наружный блок MUZ-LN60VG оснащен двухроторным компрессором (Twin Rotary), что является критически важным инженерным решением для модели такой мощности. В отличие от однороторных схем, два оппозитно расположенных ротора работают в противофазе, что физически компенсирует вибрации вала и снижает уровень низкочастотного гула при работе на высоких оборотах. Это обеспечивает стабильность масляной пленки и увеличивает ресурс механической части.

Управление двигателем осуществляется методом амплитудно-импульсной модуляции (PAM – Pulse Amplitude Modulation), который позволяет максимально приблизить форму тока к синусоиде. На практике это означает минимизацию паразитных гармоник, вызывающих нагрев обмоток статора, и повышение коэффициента мощности (Power Factor) почти до 99%.

Характеристики мощности

• Охлаждение: Номинальная мощность составляет 6,1 кВт. Диапазон модуляции (min-max) варьируется от 1,4 до 6,9 кВт. Нижний порог в 1,4 кВт указывает на способность системы работать в режиме частичной загрузки без постоянных циклов старт/стоп, что критично для поддержания стабильной температуры в межсезонье.

• Обогрев: Номинальная мощность — 6,8 кВт, с пиковым значением до 8,8 кВт. Это позволяет использовать систему как основной источник отопления в демисезонный период и как эффективный дополнительный источник зимой.

Энергоэффективность

Коэффициенты эффективности для модели «60» закономерно ниже, чем у моделей «25» или «35», из-за физических ограничений площади теплообменника относительно мощности компрессора.

• SEER (сезонный коэффициент охлаждения): 7,5 (Класс А++). Это означает, что за сезон охлаждения на 1 кВт затраченной электроэнергии система переносит 7,5 кВт тепловой энергии.

• SCOP (сезонный коэффициент обогрева): 4,6 (Класс А++).

Следует понимать, что данные значения получены в лабораторных условиях. Реальный коэффициент будет зависеть от перепада температур (дельты) между улицей и помещением. При экстремальных температурах КПД системы будет снижаться в соответствии с законами термодинамики.

3. Аэродинамика и управление воздушным потоком

Для модели мощностью 6 кВт управление воздушной струей является сложной инженерной задачей. Необходимо подать большой объем воздуха (до 984 м³/час), избегая при этом эффекта сквозняка и аэродинамического шума.

Система жалюзи Double Flap

Внутренний блок оснащен независимой системой сдвоенных жалюзи. Каждая половина воздушного канала (левая и правая) имеет свои собственные вертикальные и горизонтальные направляющие, управляемые отдельными сервоприводами.

Это техническое решение позволяет реализовать следующие сценарии:

1. Разделение потока (Split Flow): Одна часть воздуха направляется горизонтально, другая — вертикально вниз. Это актуально для помещений сложной конфигурации (L-образных) или при нахождении нескольких людей в разных зонах комнаты.

2. Избегание прямого обдува: Алгоритм использует данные с тепловизора (см. раздел «Сенсорика») и автоматически корректирует угол наклона ламелей так, чтобы воздушная струя огибала человека, создавая комфортный температурный фон без риска переохлаждения.

Акустические характеристики

Заявленный уровень звукового давления для внутреннего блока варьируется от 29 до 49 дБ(А).

• 29 дБ(А) (Low): Это значение выше порога слышимости (обычно 19–21 дБ(А) для младших моделей). Покупатель должен осознавать: физику не обмануть. Прокачать объем воздуха, необходимый для 6 кВт холода, через компактный корпус абсолютно бесшумно невозможно. 29 дБ(А) — это уровень тихого шепота, который будет заметен в спальне ночью, но комфортен в гостиной или офисе днем.

• 49 дБ(А) (High): На максимальных оборотах шум сопоставим с обычным разговором или шумом дождя. Этот режим используется для быстрого набора температуры (Turbo) и не предназначен для постоянной эксплуатации.

4. Система фильтрации воздуха: Plasma Quad Plus

В отличие от пассивных сеточных фильтров, MSZ-LN60VG2B использует активную систему плазменной очистки Plasma Quad Plus. Это не маркетинговая опция, а полноценный электростатический модуль, интегрированный в заборную решетку.

Принцип действия

Система создает завесу из ионизированного газа (плазмы) путем подачи высокого напряжения (порядка 6000 В) на вольфрамовые разрядные электроды.

1. Бактерицидное действие: Проходя через плазменное поле, оболочки бактерий и вирусов подвергаются бомбардировке ионами и озоном в микродозах. Это нарушает целостность клеточных мембран и денатурирует белковые структуры вирусов, лишая их способности к репликации. Подтвержденная эффективность против вирусов гриппа и стафилококка составляет до 99% при экспозиции в закрытом объеме.

2. Зарядка частиц (PM2.5): Мелкодисперсная пыль, пролетая через зону разряда, получает электрический заряд.

3. Осаждение: Заряженные частицы притягиваются к осадительным пластинам фильтра, имеющим противоположный потенциал.

Обслуживание фильтра

Важным эксплуатационным преимуществом является отсутствие сменных расходных элементов в системе Plasma Quad. Фильтрующий блок является моющимся. Для восстановления эффективности достаточно промывать его теплой водой с нейтральным моющим средством каждые 3–6 месяцев (в зависимости от запыленности помещения). Это исключает регулярные затраты на HEPA-фильтры.

5. Сенсорика: Интеллектуальный датчик 3D I-See

Ключевым элементом автоматизации является инфракрасный датчик 3D I-See Sensor. Это не просто датчик присутствия, а матричный тепловизор, который сканирует объем помещения.

Алгоритм работы

Датчик установлен на поворотном механизме и осуществляет постоянное сканирование комнаты, разбивая её на 752 температурные зоны.

1. Построение тепловой карты: Система определяет температуру поверхностей (стен, пола, окон) в каждой зоне. Это позволяет выявлять источники теплопритоков (например, нагретое солнцем окно) и источники холода.

2. Детекция людей: Анализируя тепловой контраст и движение, датчик определяет местоположение людей в комнате. Система различает температуру тела человека и температуру фона.

3. Логика управления: На основе полученных данных контроллер принимает решения:

   • Если в комнате никого нет: перевод системы в режим энергосбережения (повышение/понижение уставки на 1–2 градуса).

   • Если обнаружен человек: активация режимов прямого или непрямого обдува (в зависимости от пользовательской настройки).

   • Если обнаружены холодные зоны (у пола): перенаправление теплого потока именно в эту зону для выравнивания температурного градиента (актуально в режиме обогрева).

Данная технология переводит управление климатом от поддержания температуры на датчике во внутреннем блоке к поддержанию температуры в зоне нахождения пользователя, что является принципиально иным уровнем комфорта.

6. Защитное покрытие Dual Barrier Coating

Внутренние элементы блока (теплообменник, крыльчатка вентилятора и воздушные каналы) обработаны гибридным покрытием Dual Barrier Coating. Это инженерный ответ на проблему снижения эффективности кондиционера со временем из-за загрязнения.

Физико-химический механизм

Покрытие содержит два типа функциональных частиц:

1. Гидрофильные частицы (содержащие фтор): Препятствуют налипанию гидрофобных загрязнителей, таких как масляные аэрозоли, сигаретный дым, кухонные жиры.

2. Гидрофобные частицы: Отталкивают гидрофильные загрязнители, такие как бытовая пыль, ворс ткани, шерсть животных.

Эксплуатационный эффект

Благодаря покрытию, грязь не скапливается на лопастях вентилятора и ребрах теплообменника. Это дает два долгосрочных преимущества:

• Стабильность энергоэффективности: Чистый теплообменник сохраняет проектный коэффициент теплопередачи. Грязный теплообменник требует большей работы компрессора для достижения того же результата.

• Сохранение аэродинамики: Чистая крыльчатка вентилятора не теряет балансировку и не создает дополнительных шумов, а также обеспечивает расчетный расход воздуха. Важно: Покрытие замедляет загрязнение, но не отменяет необходимость профессионального сервисного обслуживания (чистки) раз в 1–2 года, особенно в условиях городской среды.

7. Интеграция и управление (MELCloud)

Модель MSZ-LN60VG2B штатно оснащена Wi-Fi адаптером MAC-567IF-E, скрытым внутри корпуса. Это не внешний "свисток", а интегрированный модуль, подключенный к плате управления через разъем CN105.

Возможности через приложение MELCloud

• Удаленный мониторинг: Пользователь видит текущую температуру в помещении, статус работы и коды ошибок в реальном времени.

• Энергомониторинг: Приложение строит графики потребления электроэнергии. Хотя данные являются расчетными (на основе оборотов компрессора и вольтамперных характеристик), они дают достаточно точное представление о затратах.

• Сценарии: Возможность программирования недельных таймеров, сценариев "отпуск" и интеграции с голосовыми ассистентами (Google Assistant, Amazon Alexa).

8. Эксплуатационные ограничения и «подводные камни»

Как технический документ уровня Trust, данный обзор обязан содержать анализ ограничений модели.

1. Габариты и монтаж

Внутренний блок серии LN имеет значительную глубину (233 мм) и высоту (307 мм). При открытии двойных жалюзи визуальный объем блока увеличивается. Это необходимо учитывать при дизайне интерьера. Монтажная пластина требует идеально ровной стены; любые перекосы приведут к деформации пластика и появлению скрипов при тепловом расширении/сжатии корпуса (так называемый «треск пластика», который хоть и минимизирован качеством материалов Mitsubishi, но возможен при нарушении геометрии монтажа).

2. Акустика большой мощности

Как упоминалось ранее, 29 дБ(А) — это не бесшумно. Если приоритетом является абсолютная тишина в спальне (менее 20 дБ), следует рассмотреть установку двух блоков меньшей мощности (например, 2 x LN25) вместо одного мощного LN60, если позволяет планировка. Модель LN60 больше подходит для гостиных, студий и офисов open-space.

3. Работа на обогрев

Модель MUZ-LN60VG гарантирует работу на обогрев до -15°C. При более низких температурах система не отключается (обычно работает до -20°C), но её теплопроизводительность (COP) падает ниже 2.0, что делает обогрев экономически менее целесообразным по сравнению с магистральным газом. Если требуется полноценное отопление в суровом климате (до -25°C без существенной потери мощности), следует рассмотреть серию Zubadan (индекс VGHZ), которая имеет технологию впрыска пара Flash Injection. Модель VG является «стандартным» инвертором, оптимизированным под европейский климат.

4. Требования к электропитанию

Максимальный рабочий ток может достигать высоких значений при пусковых переходных процессах или работе в режиме Turbo. Подключение должно выполняться отдельным кабелем сечением не менее 2.5 мм² с собственным автоматическим выключателем (рекомендуется 20А, характеристика C) во избежание перегрузки бытовой сети. Питание подводится к наружному блоку.

9. Сравнительный анализ в модельном ряду

Для принятия взвешенного решения необходимо сравнить LN60 с альтернативами:

• Против LN50 (5 кВт): LN60 имеет тот же физический размер внутреннего блока, но более производительный наружный блок. Если теплопритоки помещения по расчету составляют 4.8–5.2 кВт, выбор LN60 предпочтителен, так как он будет работать на 70-80% мощности в тихом режиме, тогда как LN50 будет работать на пределе с повышенным шумом и износом.

• Против серии AP (Standart Inverter): Серия LN выигрывает за счет датчика 3D I-See, плазменной фильтрации и дизайна. Технически компрессоры схожи по надежности, но AP проще в функционале. Если задача чисто утилитарная (охладить серверную или магазин) — серия AP или даже HR будет рациональнее по цене. Если важен комфорт людей, отсутствие сквозняков и чистота воздуха — переплата за LN обоснована инженерными решениями жалюзи и сенсорики.

10. Заключение и выводы для принятия решения

Кондиционер Mitsubishi Electric MSZ-LN60VG2B / MUZ-LN60VG представляет собой инженерный продукт верхнего ценового сегмента, стоимость которого обусловлена не только брендом, но и объективной материалоемкостью и сложностью примененных технологий.

Система рекомендована к приобретению в следующих сценариях:

1. Помещения 50–65 м² с постоянным нахождением людей: Гостиные, квартиры-студии, элитные офисные кабинеты. Здесь система сдвоенных жалюзи и тепловизор I-See отработают свою стоимость, предотвращая дискомфорт от прямого потока холодного воздуха.

2. Повышенные требования к гигиене воздуха: Наличие аллергиков или детей. Система Plasma Quad Plus реально снижает концентрацию аллергенов, что подтверждено лабораторными тестами (институт ITEA, Токио).

3. Использование в качестве межсезонного отопления: Высокий SCOP позволяет эффективно отапливать помещение весной и осенью, заменяя центральное отопление.

Система НЕ рекомендована:

1. Для малых спален (из-за акустического порога в 29 дБ).

2. Для технических помещений, где не нужны функции умного глаза и плазменной очистки (нерациональная трата бюджета).

3. Как единственный источник отопления в регионах с регулярными морозами ниже -20°C (требуется серия Zubadan).

Резюме: Выбор MSZ-LN60VG2B является рациональным вложением средств в долгосрочный комфорт и здоровье, при условии корректного проектирования места установки и понимания акустических особенностей мощного климатического оборудования. Это устройство «поставил и забыл», обеспечивающее автоматическое поддержание микроклимата с минимальным вмешательством пользователя и высокой степенью надежности, свойственной промышленным стандартам корпорации Mitsubishi Electric. Технический ресурс компрессора при соблюдении регламента обслуживания составляет 10–12 лет и более.

Данный текст сформирован на основе анализа технической документации производителя (Service Manual OBH766), данных сертификации Eurovent и физических принципов работы холодильного оборудования.
