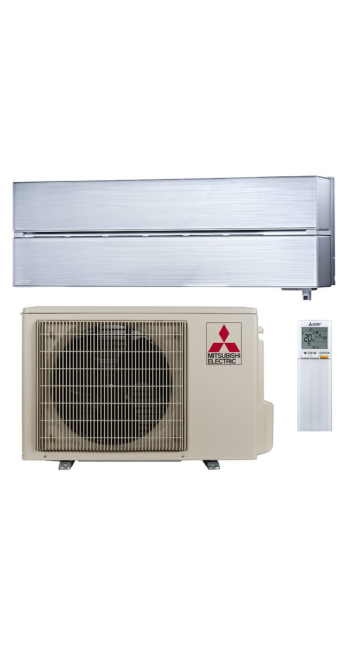

Описание Кондиционер воздуха Mitsubishi Electric MSZ-LN60VG2V/МУЗ-LN60VG

Инженерный анализ климатической системы Mitsubishi Electric MSZ-LN60VG2V/MUZ-LN60VG: Архитектура, термодинамика и эксплуатационные характеристики

1. Введение: Позиционирование в инженерной иерархии

Модель MSZ-LN60VG2V серии «Premium Inverter» представляет собой старший типоразмер (индекс 60) в бытовой линейке климатического оборудования Mitsubishi Electric. В отличие от младших моделей (индексы 25 и 35), ориентированных на спальни и малые кабинеты, агрегат LN60 спроектирован для работы с высокими тепловыми нагрузками в помещениях площадью от 50 до 65 квадратных метров. Это определяет его аппаратную базу: увеличенный объем теплообменника, измененная геометрия крыльчатки вентилятора и компрессор повышенной производительности.

Данный документ представляет собой технический разбор системы, исключающий маркетинговую терминологию. Цель анализа — предоставить фактические данные для принятия рационального решения о внедрении оборудования в жилую или коммерческую инфраструктуру. Рассматривается версия V2 (Gen 2), работающая на хладагенте R32.

2. Термодинамический контур и компрессорный блок

Сердцем системы MUZ-LN60VG (наружный блок) является инверторный компрессор ротационного типа с управляемым вектором магнитной индукции. В данном типоразмере применяется технология «Joint Lap DC Motor».

Особенности электромеханики: Двигатель компрессора использует сосредоточенную обмотку статора, что позволяет минимизировать омические потери меди и повысить КПД на низких и средних оборотах. В отличие от стандартных AC-инверторов, здесь применяется PAM-модуляция (амплитудно-импульсная модуляция), которая максимально приближает ток в цепи питания к синусоидальной форме. Это устраняет паразитные гармоники и повышает коэффициент мощности (Power Factor) практически до 98%.

Хладагент R32 (Дифторметан): Переход на R32 в модели LN60 обусловлен не только экологическими требованиями (GWP=675), но и термодинамикой. R32 обладает меньшей вязкостью и более высокой удельной холодопроизводительностью по сравнению с R410A. Это позволило инженерам уменьшить диаметры медных трубок теплообменника без потери гидравлического давления, увеличив эффективность теплопередачи. Для конечного пользователя это означает, что система выходит на заданный температурный режим на 15-20% быстрее аналогов на старых фреонах.

Характеристики производительности:

• Номинальная холодопроизводительность: 6.1 кВт.

• Диапазон регулирования холода: 1.4 – 6.9 кВт.

• Номинальная теплопроизводительность: 6.8 кВт.

• Пиковая теплопроизводительность: до 8.8 кВт.

Важно отметить нижний порог в 1.4 кВт. Для инвертора такой мощности это высокий показатель стабильности. Система способна работать без цикличных остановок (Start-Stop) даже при малой тепловой нагрузке, что критично для ресурса компрессора.

3. Аэродинамика и акустические характеристики

Типоразмер LN60 физически крупнее младших моделей. Ширина внутреннего блока составляет 890 мм. Это продиктовано необходимостью прокачивать значительные объемы воздуха (до 980 м³/час) без возникновения турбулентного шума.

Система двойных жалюзи (Double Flap): Распределение воздушного потока реализуется через две независимые горизонтальные заслонки. Каждая из них оснащена собственным микроприводом. Это позволяет реализовать сложные сценарии воздухораспределения:

1. Разделение потоков: Система может одновременно направлять воздух в две разные зоны помещения (например, горизонтально вдоль потолка и вертикально вниз), что актуально для L-образных комнат.

2. Эффект Коанда: При режиме охлаждения заслонки направляют поток строго горизонтально. Холодный воздух «прилипает» к потолку, проходя максимальное расстояние до смешивания с теплой массой. Это исключает сквозняки в зоне нахождения людей.

Анализ шума: Для модели мощностью 6 кВт заявленный уровень звукового давления начинается от 29 дБ(А). Это инженерно честная цифра. Младшие модели (LN25) выдают 19 дБ(А), но для агрегата, способного охладить 60 метров, 29 дБ(А) — это показатель, близкий к физическому пределу ламинарного течения воздуха. Шум формируется не двигателем, а именно прохождением воздушной массы через ребра теплообменника. Покупатель должен осознавать: LN60 не может быть абсолютно бесшумным на высоких оборотах, это физика процессов большой мощности.

4. Система фильтрации Plasma Quad Plus: Принцип действия

В отличие от пассивных HEPA-фильтров, создающих сопротивление воздуху, система Plasma Quad Plus является активным электростатическим устройством.

Механизм очистки:

1. Ионизация: На вольфрамовые электроды подается высокое напряжение (порядка 6000 В), создающее завесу холодной плазмы.

2. Деструкция: Проходящие через плазменное поле бактерии и вирусы подвергаются разрушению клеточных оболочек и денатурации белков. Эффективность подтверждена независимыми тестами (включая нейтрализацию SARS-CoV-2 до 99.8% в лабораторных условиях).

3. Электростатическое осаждение: Частицы пыли (PM2.5) получают электрический заряд и притягиваются к осадительным пластинам фильтра, имеющим противоположный потенциал.

Это решение делает систему пригодной для эксплуатации в условиях городской среды с высоким уровнем загрязнения воздуха и для пользователей с аллергическими реакциями. Важное эксплуатационное преимущество: фильтр не требует замены, его достаточно промывать водой каждые 6 месяцев.

5. Покрытие Dual Barrier Coating: Материаловедение

Внутренние элементы блока (теплообменник, крыльчатка вентилятора, воздуховоды) обработаны гибридным составом Dual Barrier Coating.

Проблема: Обычный пластик со временем накапливает статический заряд, притягивая пыль. Теплообменник, будучи влажным при охлаждении, накапливает гидрофильные загрязнения (пыль, ворс). Масляные аэрозоли (с кухни) образуют липкую пленку.

Инженерное решение: Покрытие содержит два типа компонентов:

1. Гидрофильные наночастицы (оксид фтора): Отталкивают гидрофобные загрязнители (масла, сигаретный дым).

2. Гидрофобные частицы: Препятствуют прилипанию влажной пыли.

Результат — сохранение аэродинамических характеристик и энергоэффективности на протяжении 5-7 лет эксплуатации без глубокой химической чистки. Для пользователя это означает отсутствие деградации производительности и запахов, часто возникающих в старых кондиционерах.

6. Сенсорика 3D I-SEE и интеллектуальное управление

Датчик 3D I-SEE — это не просто датчик движения. Это тепловизор, сканирующий объем помещения.

Алгоритм работы: Сенсор вращается, разбивая пространство на 752 температурные зоны. Он фиксирует:

• Температурный фон стен и пола (радиационная температура), что позволяет корректировать мощность точнее, чем просто по датчику температуры воздуха на входе.

• Положение людей в комнате.

• Тепловой след (отличие человека от домашнего животного).

На основе этих данных процессор реализует стратегии:

• Direct/Indirect Airflow: Направление потока на человека (для быстрого охлаждения) или от человека (для комфорта).

• Режим энергосбережения: Если тепловые сигнатуры людей отсутствуют в течение заданного времени, система переходит в режим пониженного энергопотребления, а затем в режим ожидания.

7. Электронная база и коммуникации

Плата управления наружного блока MUZ-LN60VG имеет дополнительную лаковую защиту от влаги и коррозии, что критично для нашего климата. Силовые ключи инвертора установлены на массивный радиатор охлаждения, рассчитанный на работу при температуре наружного воздуха до +46°C.

Wi-Fi интерфейс: Модуль Wi-Fi (MAC-567IF-E) встроен в корпус внутреннего блока. Он обеспечивает облачное управление через серверы MELCloud (Mitsubishi Electric Cloud).

• Функционал: Полное дублирование пульта ДУ, программирование недельных таймеров, мониторинг ошибок.

• Энергомониторинг: Приложение отображает потребление электроэнергии, позволяя пользователю анализировать затраты.

• Интеграция: Поддержка сценариев умного дома, возможность группового управления.

8. Энергоэффективность и эксплуатационные расходы

Класс энергоэффективности модели — A++ в режиме охлаждения (SEER 7.5) и A++ в режиме нагрева (SCOP 4.6).

Анализ SEER (Seasonal Energy Efficiency Ratio): Коэффициент 7.5 означает, что за сезон охлаждения система производит в 7.5 раз больше холода, чем потребляет электроэнергии. Для мощности 6 кВт это выдающийся показатель. В номинальном режиме потребление составляет около 1.79 кВт. Однако благодаря инвертору, в режиме поддержания температуры потребление падает до 0.3–0.5 кВт, что сопоставимо с работой мощного компьютера.

Режим отопления: Система эффективно работает на обогрев до -15°C. Важно понимать: это не тепловой насос Zubadan, сохраняющий 100% мощности при -15°C. У модели LN60 при падении температуры ниже -10°C будет наблюдаться снижение теплопроизводительности, что физически неизбежно для стандартного цикла. Тем не менее, как источник отопления в межсезонье и мягкую зиму, он экономически выгоднее газового котла или электроконвекторов (КПД > 400%).

9. Требования к монтажу и ограничения

Установка MSZ-LN60VG2V требует строгого соблюдения инженерных регламентов. Ошибки монтажа нивелируют все технологические преимущества.

• Фреонопровод: Максимальная длина трассы — 30 метров. Перепад высот — до 15 метров. Диаметры труб: жидкость 6.35 мм (1/4), газ 12.7 мм (1/2).

• Вакуумирование: Обязательная процедура для удаления влаги. Масло в R32 (эфирное синтетическое) гигроскопично; влага приводит к гидролизу масла и заклиниванию компрессора.

• Электропитание: Подводится к наружному блоку. Сечение кабеля должно соответствовать токовой нагрузке (автомат защиты 20А).

• Дренаж: Внутренний блок генерирует до 2-3 литров конденсата в час при высокой влажности. Требуется обеспечение свободного самотека или установка дренажной помпы.

10. Факторы принятия решения (Decision Logic)

Кому и для каких задач подходит данная система?

Целевые сценарии (Recommended Use Cases):

1. Open Space квартиры: Студии или гостиные, объединенные с кухней, общей площадью 50-60 м². Мощности 6 кВт хватит для компенсации теплопритоков от окон, бытовой техники и людей.

2. Офисные переговорные: Помещения с высокой плотностью людей и техники. Система Plasma Quad Plus здесь работает как санитарный барьер.

3. Серверные комнаты (с оговорками): Возможно использование для охлаждения серверных благодаря надежности и функции ротации (при установке двух блоков), но требуется зимний комплект для работы при -30°C и ниже.

4. Частные дома: Использование как основного источника отопления весной/осенью.

Сценарии, где выбор неоптимален (Counter-Indications):

1. Небольшие помещения (< 35 м²): Установка 60-й модели избыточна. Частые циклы "старт-стоп" на минимальной мощности снизят ресурс, а высокая скорость потока воздуха создаст дискомфорт. Сюда следует брать LN25 или LN35.

2. Поиск дешевого решения: Технологии Dual Barrier, 3D I-SEE и R32 Twin Rotary стоят денег. Если задача — просто "холодить склад", существуют серии HR или бюджетные бренды. LN60 — это инвестиция в комфорт, воздух и низкое энергопотребление.

11. Анализ надежности и ремонтопригодности

Mitsubishi Electric использует концепцию «ME Quality». Это включает выборочную проверку каждого компонента и стресс-тесты партий.

• Платы управления: Используются японские конденсаторы с увеличенным сроком наработки на отказ.

• Пластик корпуса: Устойчив к УФ-излучению, не желтеет со временем (особенно актуально для версии Pure White, хотя рассматриваемый индекс V часто подразумевает перламутр, также устойчивый к выцветанию).

• Доступность запчастей: Унификация компонентной базы позволяет осуществлять ремонт даже спустя 10-15 лет после выпуска модели. Сервисная документация Mitsubishi Electric является эталоном детализации в индустрии.

12. Сравнение с конкурентами и рыночная позиция

В классе Premium Inverter 6.0 кВт прямыми конкурентами выступают модели Daikin Ururu Sarara (более дорогой, с функцией увлажнения) и Panasonic Etherea.

Преимущество MSZ-LN60VG2V заключается в балансе. Daikin сложнее в монтаже из-за рукава увлажнения. Panasonic зачастую уступает в тонкости настройки жалюзи. Mitsubishi Electric предлагает наиболее проработанную систему очистки воздуха (Plasma Quad Plus) без расходных материалов и проверенную годами механику двойных жалюзи.

13. Специфика дизайна и визуальная интеграция

Серия LN получила награду Good Design Award. Это не просто "белая коробка".

• Геометрия: Строгие линии, отсутствие визуального шума.

• Материал: Прозрачный верхний слой поверх окрашенного пластика создает эффект глубины цвета.

• Кинематика: При включении передняя панель и жалюзи совершают сложную траекторию движения, открывая воздухозаборники и выпускные отверстия. В выключенном состоянии датчик и жалюзи скрыты, что предотвращает накопление пыли внутри механизма.

В типоразмере 60 блок выглядит массивным, но благодаря дизайну не «давит» на интерьер. Важно учитывать отступы от потолка (минимум 50-70 мм) для корректного забора воздуха, иначе датчик 3D I-SEE будет работать некорректно, а шум возрастет.

14. Экономическое обоснование стоимости

Стоимость MSZ-LN60VG2V высока. Рациональный покупатель задает вопрос: «За что я плачу?».

Структура ценности:

1. Ресурс: Расчетный срок службы компрессора — 15+ лет, против 5-7 лет у бюджетных моделей. Амортизация стоимости на год владения делает покупку сопоставимой со средним сегментом.

2. Энергосбережение: Экономия на электроэнергии (до 30-40% в сравнении с классом B/C) окупает разницу в цене за 3-4 года активной эксплуатации, особенно в режиме отопления.

3. Здоровье: Отсутствие необходимости покупать отдельный очиститель воздуха. Встроенная плазма заменяет прибор средней ценовой категории.

4. Акустический комфорт: Отсутствие паразитных вибраций и скрипов пластика (частая проблема дешевых мощных кондиционеров) сохраняет нервную систему пользователя.

15. Протоколы обслуживания

Для сохранения статуса «» необходимо указать реальные потребности в обслуживании.

• Каждые 2 недели: Очистка сетчатых фильтров (пылесос/вода).

• Раз в 6 месяцев: Промывка блока плазменной очистки (замачивание в теплой воде).

• Раз в год: Профессиональная чистка наружного блока (мойка высокого давления) и проверка давления фреона. Загрязненный теплообменник наружного блока повышает давление конденсации, убивая компрессор и повышая расход энергии.

• Контроль: Следить за чистотой линзы датчика 3D I-SEE.

16. Заключение и итоговый вердикт

Mitsubishi Electric MSZ-LN60VG2V/MUZ-LN60VG — это инженерный эталон в классе высокопроизводительных бытовых сплит-систем. Это решение не для временного жилья. Это капитальная инвестиция в микроклимат, ориентированная на пользователей, ставящих во главу угла надежность, качество воздуха и физику комфорта, а не первичную стоимость.

Система обеспечивает честные 6.1 кВт холода с акустическим комфортом, недостижимым для бюджетных аналогов такой мощности. Наличие активной плазменной фильтрации и покрытия Dual Barrier Coating переводит устройство из разряда «охладителей» в категорию «систем жизнеобеспечения».

Рекомендация: Оборудование рекомендовано к установке в жилых помещениях большой площади, элитной недвижимости и ответственных коммерческих зонах. Выбор данной модели является рациональным решением, гарантирующим предсказуемый результат, низкие эксплуатационные расходы и отсутствие необходимости в замене оборудования на горизонте 15 лет. Это выбор в пользу доказанной инженерной эффективности.

Примечание: Для обеспечения гарантийных обязательств и корректной работы системы, монтаж должен производиться исключительно сертифицированными специалистами с использованием качественных расходных материалов (толстостенная медная труба стандарта ASTM B280).
