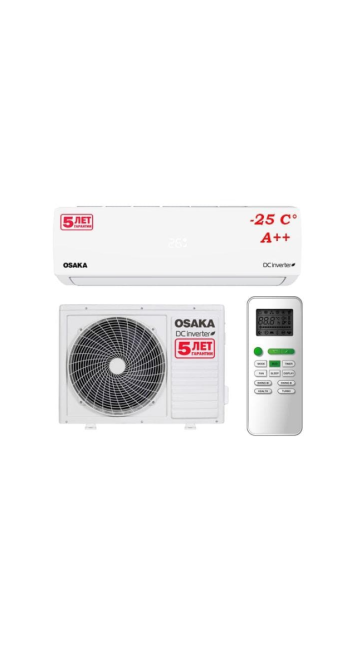

Кондиционер воздуха Osaka STVP-09HH3

Описание Кондиционер воздуха Osaka STVP-09HH3

Инженерный анализ и техническая спецификация системы Osaka STVP-09HH3

Введение в архитектуру серии Power Pro

Кондиционер воздуха Osaka STVP-09HH3 представляет собой специализированный тепловой насос типа «воздух-воздух», спроектированный для работы в условиях резко континентального климата. Данная модель относится к серии Power Pro, ключевой особенностью которой является аппаратная адаптация для функционирования в режиме обогрева при внешних температурах до -30°C. В отличие от стандартных инверторных систем, архитектура STVP-09HH3 включает в себя расширенный набор компонентов для управления термодинамическим циклом в условиях низкого давления хладагента.

Прибор позиционируется как решение для объектов, требующих круглогодичного поддержания температурного режима при минимизации удельных затрат на электроэнергию. Инженерная реализация системы опирается на использование высокоэффективных узлов сжатия и теплообмена, что позволяет классифицировать устройство по высшим стандартам европейской директивы ErP (Energy Related Products).

Компрессорный блок и логика инверторного управления

Центральным узлом системы является двухроторный компрессор постоянного тока (DC Inverter), произведенный на мощностях концерна GMCC (совместное предприятие с Toshiba). Применение технологии Full DC Inverter подразумевает наличие инверторного управления не только в компрессоре, но и в электродвигателях вентиляторов наружного и внутреннего блоков. Это обеспечивает плавную модуляцию мощности без резких пусковых токов, что критично для стабильности электрических сетей и долговечности механических компонентов.

Эффективность компрессора при критических отрицательных температурах поддерживается за счет оптимизированного объема камеры сжатия и использования синтетического масла с низкой вязкостью. Логика управления частотой вращения ротора базируется на алгоритмах векторного контроля, что снижает вибрационные нагрузки и электромагнитный шум. При достижении целевой температуры система переходит в режим микро-модуляции, поддерживая термический баланс с точностью до 0,5°C, что исключает циклы «старт-стоп», характерные для систем on/off типа.

Термодинамические характеристики и хладагент R32

Модель функционирует на базе дифторметана (R32) — однокомпонентного хладагента нового поколения. Выбор R32 обусловлен его физико-химическими свойствами:

1. Потенциал глобального потепления (GWP): На 67% ниже, чем у распространенного R410A, что соответствует экологическим нормам ЕС.

2. Энергоэффективность: Более высокая теплопроводность и низкая вязкость R32 позволяют снизить массу заправки на 15-20% при сохранении аналогичной хладопроизводительности.

3. Термическая стабильность: Хладагент обеспечивает стабильную работу холодильного цикла при высоких температурах нагнетания, что расширяет рабочий диапазон системы.

Показатель сезонной энергоэффективности в режиме охлаждения (SEER) составляет 8.1, а в режиме обогрева (SCOP) — 5.1. Эти значения соответствуют классу A+++, что означает возврат более пяти киловатт тепловой энергии на каждый потребленный киловатт электричества в средневзвешенном годовом цикле.

Адаптация к низкотемпературной эксплуатации

Для обеспечения работоспособности при -30°C в Osaka STVP-09HH3 интегрирован «зимний комплект» заводской установки. В его состав входят:

• Электрический подогреватель картера компрессора: Предотвращает растворение хладагента в масле и обеспечивает безопасный пуск после длительного простоя.

• Подогрев поддона наружного блока: Препятствует образованию льда в дренажных отверстиях, что исключает блокировку вентилятора и повреждение ламелей теплообменника в режиме разморозки.

• Электронный расширительный вентиль (EEV): В отличие от капиллярной трубки, EEV позволяет точно дозировать подачу хладагента в испаритель в зависимости от текущей тепловой нагрузки и давления, что существенно повышает КПД системы при низких температурах.

Алгоритм интеллектуальной разморозки активируется только при наличии фактического обледенения теплообменника, определяемого по разнице температур и давлений. Это сокращает время нецелевой работы системы и повышает общий комфорт пользователя.

Система фильтрации и подготовки воздушной среды

Внутренний блок снабжен многоуровневой системой очистки воздуха. Основным активным элементом является генератор «Cold Plasma» (холодная плазма). Принцип его действия основан на ионизации молекул воздуха с образованием свободных радикалов водорода и кислорода. Эти активные частицы разрушают белковую оболочку бактерий и вирусов, нейтрализуют молекулы неприятных запахов и способствуют осаждению мелкодисперсной пыли.

Дополнительно в блоке установлены:

• Сетчатый фильтр грубой очистки: Задерживает крупные частицы пыли, шерсть животных и волокна тканей.

• Опциональные фильтрующие вставки: Могут включать катехиновые или угольные элементы для специфической очистки воздуха.

Важной функцией является «Self-Clean» (самоочистка). После завершения работы в режиме охлаждения вентилятор внутреннего блока продолжает вращаться в течение заданного времени, осушая поверхность испарителя от конденсата. Это предотвращает развитие плесени, грибков и возникновение запаха сырости.

Функциональные возможности и интерфейсы управления

Управление Osaka STVP-09HH3 осуществляется через беспроводной пульт с подсветкой или посредством встроенного Wi-Fi модуля. Интеграция с мобильным приложением позволяет удаленно изменять настройки, устанавливать таймеры и отслеживать энергопотребление.

Специфические функции контроля:

• I Feel: Температурный датчик встроен в пульт дистанционного управления. Система ориентируется на показатели в месте нахождения пульта, а не у внутреннего блока, что позволяет более точно поддерживать комфорт в зоне присутствия человека.

• Авторестарт: Возобновление работы с сохранением всех настроек в случае перебоя в электроснабжении.

• Турбо-режим: Максимальная производительность вентилятора и компрессора для быстрого достижения заданных параметров.

• Ночной режим (Sleep): Снижение уровня шума и плавная коррекция температуры для создания оптимальных условий для сна при экономии энергии.

Проектировочные ограничения и технические допуски

При проектировании системы кондиционирования на базе Osaka STVP-09HH3 необходимо учитывать ряд инженерных ограничений, нарушение которых ведет к снижению эффективности или выходу оборудования из строя.

1. Длина фреоновой магистрали: Максимальное расстояние между блоками не должно превышать 15 метров. При превышении длины 5 метров требуется дозаправка хладагента в соответствии с массой, указанной в технической документации.

2. Перепад высот: Вертикальное смещение между внешним и внутренним блоками ограничено 10 метрами. Превышение этого параметра затрудняет возврат масла в компрессор.

3. Электрические требования: Система требует выделенной линии питания с установкой автоматического выключателя соответствующего номинала. Номинальный потребляемый ток в режиме нагрева составляет около 3.5 А, однако при пуске и работе в экстремальных условиях возможны кратковременные колебания.

4. Размещение внешнего блока: Необходимо обеспечить свободную циркуляцию воздуха и доступ для сервисного обслуживания. Минимальное расстояние до препятствия со стороны выброса воздуха — не менее 500 мм.

Звуковое давление и акустический комфорт

Уровень шума внутреннего блока варьируется в диапазоне 19–37 дБ(А) в зависимости от выбранной скорости вентилятора. Показатель 19 дБ(А) является практически пороговым для человеческого слуха, что делает модель пригодной для установки в спальнях и детских комнатах. Внешний блок имеет уровень звукового давления до 50 дБ(А), что соответствует стандартам для жилой застройки. Снижение акустической нагрузки достигнуто за счет использования звукоизоляции компрессорного отсека и аэродинамически оптимизированной формы лопастей вентилятора.

Техническая спецификация в цифрах

Ниже приведены критические параметры модели, необходимые для интеграции в инженерные проекты:

• Хладопроизводительность (ном.): 2.64 кВт (0.50 - 3.35 кВт)

• Теплопроизводительность (ном.): 2.80 кВт (0.50 - 3.50 кВт)

• Потребляемая мощность (охлаждение): 0.82 кВт

• Потребляемая мощность (нагрев): 0.75 кВт

• Расход воздуха (макс.): 520 м³/час

• Габариты внутреннего блока (ШxВxГ): 790x275x200 мм

• Габариты внешнего блока (ШxВxГ): 776x540x320 мм

• Диаметр труб (жидкость/газ): 1/4" / 3/8"

Анализ надежности и сервисная пригодность

Конструкция Osaka STVP-09HH3 предусматривает удобный доступ к электрическим соединениям и портам давления. Теплообменники обоих блоков защищены антикоррозийным покрытием Blue Fin, которое повышает устойчивость к воздействию солевого тумана, влаги и агрессивных примесей в воздухе. Это особенно актуально для прибрежных зон и промышленных районов.

Система самодиагностики в реальном времени отслеживает параметры работы датчиков, давление хладагента и температуру ключевых узлов. При обнаружении отклонений на дисплей внутреннего блока выводится код ошибки, что упрощает идентификацию неисправности и сокращает время ремонта.

Обоснование выбора: тепловой насос против электрического обогрева

С точки зрения экономической рациональности, использование Osaka STVP-09HH3 в качестве основного или вспомогательного источника тепла существенно выгоднее прямых электрических нагревателей (конвекторов, котлов). При среднегодовой стоимости электроэнергии окупаемость системы в сравнении с традиционным электрообогревом составляет от 2 до 4 отопительных сезонов, в зависимости от интенсивности эксплуатации.

Эффективность теплового насоса обусловлена тем, что электричество расходуется не на генерацию тепла, а на его перенос из внешней среды в помещение. Даже при -25°C коэффициент преобразования (COP) остается выше единицы, что делает процесс энергетически эффективным. Однако следует учитывать, что при экстремально низких температурах производительность системы падает, и для компенсации теплопотерь здания может потребоваться дополнительный источник тепла.

Заключение и экспертная оценка

Osaka STVP-09HH3 является сбалансированным инженерным решением, сочетающим современные технологии инверторного управления и проверенные компоненты. Основная ценность модели заключается в ее способности эффективно работать на обогрев в широком диапазоне температур, что делает ее универсальным инструментом для создания микроклимата.

Высокий класс энергоэффективности, использование экологичного хладагента R32 и наличие встроенных систем защиты позволяют рекомендовать данную модель для долгосрочной эксплуатации в жилых и административных помещениях. При соблюдении регламентов монтажа и периодического сервисного обслуживания расчетный срок службы компрессора и системы в целом составляет не менее 10-12 лет.

Объективный анализ показывает, что выбор данной модели рационален для пользователей, ориентированных на технологичность, экономию операционных затрат и надежность в критических погодных условиях. Отсутствие избыточных декоративных элементов компенсируется глубокой инженерной проработкой внутренней архитектуры, что характерно для оборудования профессионального сегмента.

Ограничения и честные допуски эксплуатации

Несмотря на высокие технические показатели, покупатель должен осознавать следующие аспекты:

1. Зависимость от электросети: Инверторные платы чувствительны к резким скачкам напряжения свыше 250В или падениям ниже 180В. Рекомендуется использование стабилизатора напряжения в регионах с нестабильными сетями.

2. Обслуживание: Для сохранения гарантии и эффективности требуется ежегодная чистка теплообменников и проверка давления хладагента, особенно перед началом зимнего сезона.

3. Физика процесса: При отрицательных температурах ниже -20°C время выхода на рабочий режим увеличивается, что является нормальной реакцией системы на изменение плотности фреона.
