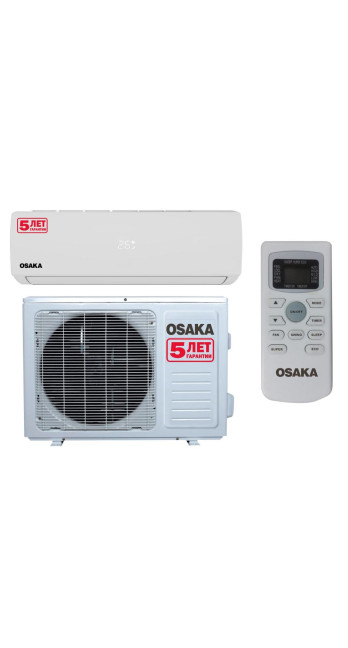

Кондиционер воздуха Osaka ST-07HH

Описание Кондиционер воздуха Osaka ST-07HH

Техническая архитектура и позиционирование системы Osaka ST-07HH

Климатическая система Osaka ST-07HH представляет собой классическую сплит-систему настенного типа, функционирующую по принципу циклического включения/выключения компрессора (технология On/Off). В иерархии бытовых кондиционеров данная модель занимает сегмент базовых решений, ориентированных на эксплуатационную простоту и ремонтопригодность. Инженерный расчет производительности устройства базируется на холодильной мощности в 7000 BTU/h (2.05 кВт), что определяет его область применения: жилые и офисные помещения площадью от 15 до 22 квадратных метров при стандартной высоте потолков до 2.7 метра.

Выбор неинверторной архитектуры в данном случае обусловлен стремлением к минимизации стоимости владения и устойчивости электроники к нестабильным параметрам питающей сети. В отличие от инверторных аналогов, плата управления ST-07HH менее чувствительна к импульсным помехам, что делает агрегат актуальным для установки в районах с изношенной энергетической инфраструктурой. Однако это накладывает определенные требования к расчету пусковых токов, которые могут в 3–5 раз превышать номинальные значения потребления в 0.64 кВт.

Конструктивные особенности и компонентная база

Сердцем наружного блока является ротационный компрессор, произведенный на мощностях GMCC (совместное предприятие Toshiba и Midea). Применение данного узла гарантирует стабильную степень сжатия хладагента и высокий механический ресурс. Компрессор оптимизирован для работы с фреоном R410A — двухкомпонентной азеотропной смесью, которая не содержит хлора и обладает нулевым потенциалом разрушения озонового слоя. Использование R410A требует строгого соблюдения технологии монтажа, в частности, обязательного вакуумирования трассы для удаления влаги и неконденсируемых примесей.

Теплообменники обоих блоков (испарителя и конденсатора) изготовлены из медных трубок с алюминиевым оребрением. Критически важным элементом является гидрофильное покрытие Blue Fin. Эта технология предотвращает окисление алюминия и способствует быстрому стеканию конденсата с поверхности ламелей. Отсутствие застойных зон влаги снижает аэродинамическое сопротивление и препятствует развитию колоний микроорганизмов, что напрямую влияет на качество воздуха и сохранение расчетного коэффициента теплопередачи в течение всего срока эксплуатации.

Термодинамические показатели и режимы работы

Функциональный потенциал Osaka ST-07HH выходит за рамки простого охлаждения воздуха. Устройство способно работать в четырех базовых режимах:

1. Охлаждение (Cool): Основной режим с целевым диапазоном температур от +16°C до +30°C. Эффективность теплосъема поддерживается за счет развитой площади поверхности испарителя.

2. Обогрев (Heat): Агрегат функционирует как тепловой насос типа «воздух-воздух». Эксплуатационное ограничение по внешней температуре составляет -7°C. При более низких показателях вязкость масла в компрессоре увеличивается, а давление кипения хладагента падает, что ведет к резкому снижению COP (коэффициента трансформации тепла) и риску поломки.

3. Осушение (Dry): Режим приоритетного удаления влаги без значительного изменения температуры в помещении. Это достигается путем снижения скорости вращения вентилятора внутреннего блока, что максимизирует разность температур между воздухом и поверхностью испарителя (точка росы).

4. Вентиляция (Fan): Обеспечение рециркуляции воздуха в помещении без активации холодильного контура.

Инженерная логика управления предусматривает функцию «Auto», где микропроцессор самостоятельно определяет необходимый режим на основе показаний датчиков температуры во внутреннем блоке. Точность поддержания температуры в неинверторных системах составляет ±1°C, что является физическим пределом для дискретного метода управления мощностью.

Акустические характеристики и аэродинамика

Шумовое загрязнение является ключевым параметром при выборе кондиционера для спальных помещений. Внутренний блок Osaka ST-07HH имеет оптимизированную геометрию тангенциального вентилятора, что позволило достичь уровня звукового давления в 26–32 dB на минимальных оборотах. Хотя этот показатель выше, чем у премиальных инверторных моделей, спектральный состав шума смещен в низкочастотную область («белый шум»), что менее раздражительно для человеческого слуха.

Наружный блок генерирует шум до 49 dB. Основным источником звука является компрессор и вибрация корпуса. Для минимизации передачи структурных шумов на фасад здания рекомендуется использование виброгасящих опор (сайлентблоков) при монтаже на кронштейны. Правильная геометрия лопастей осевого вентилятора наружного блока обеспечивает эффективный обдув конденсатора при минимальных турбулентных завихрениях, что также способствует снижению общей шумности.

Система фильтрации и гигиена воздушной среды

Базовая комплектация устройства включает сетчатый фильтр грубой очистки (пре-фильтр). Его задача — удержание крупных фракций пыли, шерсти животных и ворса. Это защищает теплообменник от засорения, поддерживая стабильность теплообмена. Конструкция внутреннего блока предполагает легкий доступ к фильтрам: пользователь может самостоятельно извлекать их для промывки проточной водой каждые 2–4 недели, в зависимости от запыленности помещения.

Важным аспектом является функция самоочистки. После выключения режима охлаждения вентилятор продолжает вращаться в течение некоторого времени, осушая поверхность испарителя и внутренние полости блока. Это критическая мера превентивной защиты от образования плесени и специфических запахов, характерных для систем кондиционирования с избыточной влажностью в дренажном поддоне.

Инсталляционные параметры и системная интеграция

Проектирование монтажа Osaka ST-07HH требует учета следующих технических ограничений:

• Диаметры магистралей: Газовая линия — 9.52 мм (3/8"), жидкостная линия — 6.35 мм (1/4").

• Максимальная длина трассы: До 15 метров, что позволяет гибко выбирать место установки блоков.

• Максимальный перепад высот: До 5 метров между наружным и внутренним блоками. Превышение этого параметра требует установки маслоподъемных петель для обеспечения возврата масла в компрессор.

• Межблочное соединение: 4-жильный кабель с сечением не менее 1.5 мм² для обеспечения питания и передачи управляющих сигналов.

Дренажная система функционирует самотеком. При невозможности соблюдения уклона 1–2 см на каждый метр длины требуется установка дополнительной дренажной помпы. Отвод конденсата должен осуществляться в канализацию (через сифон с гидрозатвором) или на улицу, исключая попадание влаги на элементы фасада.

Эксплуатационная надежность и сервисные протоколы

Жизненный цикл Osaka ST-07HH при соблюдении регламента обслуживания составляет 8–12 лет. Ключевым фактором долговечности является защита по давлению и температуре. Микропроцессор отслеживает параметры работы и блокирует пуск компрессора при попытке включения сразу после выключения (задержка в 3 минуты), что позволяет выровнять давление в системе и снизить стартовую нагрузку.

Регламентное техническое обслуживание (ТО) должно проводиться минимум один раз в год (перед началом сезона) и включать:

1. Чистку теплообменника наружного блока сжатым воздухом или мойкой высокого давления.

2. Антибактериальную обработку испарителя.

3. Проверку рабочего давления фреона и поиск возможных утечек в местах вальцовочных соединений.

4. Проверку состояния электрических контактов и измерение рабочих токов.

Отсутствие своевременного ТО ведет к перегреву компрессора и ускоренной деградации масла, что является наиболее частой причиной выхода системы из строя.

Экономическое обоснование и энергопотребление

С точки зрения энергоэффективности модель соответствует классу А по европейской классификации. Коэффициент EER (Energy Efficiency Ratio) составляет около 3.21. В контексте эксплуатации это означает, что на каждый потребленный киловатт электроэнергии система производит более 3 кВт холода. Для бюджетного сегмента это высокий показатель, обеспечивающий рациональный баланс между первоначальными вложениями и текущими расходами.

В режиме ожидания (Standby) потребление составляет менее 1 Вт. Использование функции «Таймер» позволяет программировать циклы работы, оптимизируя расход энергии в отсутствие людей в помещении. Однако стоит учитывать, что On/Off системы потребляют больше энергии в переходные периоды (весна/осень) по сравнению с инверторами, так как не могут плавно снижать мощность, работая короткими циклами.

Эргономика управления и пользовательский интерфейс

Управление системой осуществляется через беспроводной ИК-пульт с жидкокристаллическим дисплеем. Интерфейс интуитивно понятен и содержит стандартный набор команд: выбор режима, регулировка температуры, изменение скорости вентилятора и управление положением горизонтальных жалюзи (Swing).

Скрытый LED-дисплей на передней панели внутреннего блока отображает текущую целевую температуру и коды ошибок в случае неисправности. Мягкая подсветка не создает визуального дискомфорта в ночное время, а при необходимости может быть полностью отключена с пульта. Наличие функции «I Feel» (опционально в зависимости от ревизии платы) позволяет системе ориентироваться на показания датчика температуры, встроенного в пульт, что обеспечивает более точный микроклимат непосредственно в зоне нахождения пользователя.

Инженерные ограничения и рекомендации по эксплуатации

Для достижения заявленных характеристик необходимо учитывать «честные ограничения» оборудования:

• Аппарат не предназначен для работы в серверных помещениях с круглогодичной тепловой нагрузкой без установки зимнего комплекта (подогрев картера, регулятор давления конденсации).

• Эффективность охлаждения существенно снижается при значительных теплопритоках через остекление (рекомендуется использование штор или атермальной пленки).

• При работе на обогрев в условиях высокой влажности и температур около 0°C происходит частое обмерзание наружного блока, что требует времени на циклы оттайки и временно прекращает подачу тепла.

Заключение и синтез экспертного мнения

Osaka ST-07HH представляет собой рациональный инженерный ответ на потребность в базовом климатическом контроле. Это надежный агрегат, лишенный избыточных маркетинговых функций, но укомплектованный качественными узлами от ведущих мировых производителей. Его ценность заключается в предсказуемости: простая схемотехника, стандартные запчасти и понятные алгоритмы работы делают его «рабочей лошадкой» для стандартных квартир и офисов.

Выбирая данную модель, пользователь инвестирует в стабильность охлаждения и долговечность механики. Она не ставит рекордов тишины или экономии, но гарантированно выполняет свою главную задачу — отвод избыточного тепла из помещения в рамках заданных параметров. В условиях современного рынка, перенасыщенного сложной электроникой, Osaka ST-07HH остается эталоном функционального минимализма и технической обоснованности.

Принятие решения о покупке ST-07HH должно базироваться на точном расчете тепловой нагрузки помещения. Если площадь не превышает 20 м², а требования к акустике не являются экстремальными, данная сплит-система является одним из наиболее сбалансированных решений по критерию «цена — стоимость владения — надежность».
