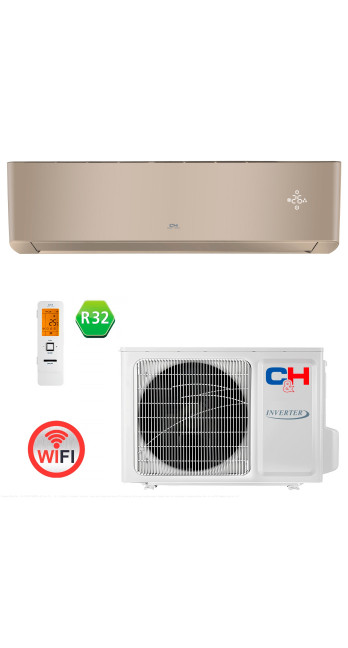

Описание Кондиционер воздуха Cooper&Hunter CH-S24FTXAM2S-GD

Инженерная спецификация и термодинамический анализ теплового насоса Cooper&Hunter CH-S24FTXAM2S-GD (Supreme Gold)

Данный документ представляет собой фундаментальный технический анализ настенной сплит-системы Cooper&Hunter модели CH-S24FTXAM2S-GD, входящей во флагманскую серию Supreme. Обзор разработан для инженеров, дизайнеров интерьеров и владельцев недвижимости, выбирающих основной источник отопления для помещений площадью 65–80 м² с высочайшими требованиями к энергоэффективности и эстетике. Материал базируется на анализе цикла двухступенчатого сжатия, материаловедения корпуса и алгоритмов искусственного интеллекта.

1. Архитектурная классификация и позиционирование платформы

Модель CH-S24FTXAM2S-GD классифицируется как низкотемпературный тепловой насос воздух-воздух с двухступенчатым роторным компрессором в эксклюзивном дизайнерском исполнении. Индекс «24» указывает на номинальную производительность 24 000 BTU/h (7.03 кВт по холоду и теплу, с пиковыми значениями выше). Суффикс «GD» (Gold) обозначает исполнение корпуса в цвете «Champagne Gold». Индекс «2S» (Sensor) указывает на наличие интегрированной системы интеллектуального сканирования пространства.

Серия Supreme (AM2S) является технологической вершиной бытового сегмента Cooper&Hunter. Это единственная серия, построенная на базе технологии Two-Stage Compressor (двухступенчатое сжатие), что кардинально отличает её от стандартных инверторов. Устройство спроектировано для работы в экстремальных климатических условиях (до -30°C), обеспечивая высший класс энергоэффективности A+++/A+++. Золотое исполнение позиционирует модель как статусное решение для интерьеров в стилях Art Deco, Neoclassic или Luxury Modern.

2. Дизайн и Материаловедение: Инженерия «Supreme Gold»

Интеграция мощного климатического агрегата (7 кВт) в золотой корпус — это баланс между эстетикой и термодинамикой материалов.

Золотое покрытие и термостабильность

Внутренний блок изготовлен из высококачественного ABS-пластика с многослойным нанесением пигмента.

1. Оттенок Champagne: Цвет модели — не яркое желтое золото, а сдержанный, благородный оттенок шампанского с сатиновым отблеском. Это позволяет блоку выглядеть дорого, но не вычурно.

2. Технология окраски: Используется метод, аналогичный автомобильному «металлику» с финишным лакированием. Покрытие устойчиво к ультрафиолету (не выцветает на солнце) и механическим воздействиям.

3. Термокомпенсация: Металлизированные частицы в краске влияют на тепловое расширение корпуса. Инженеры C&H использовали специальные пластификаторы в составе полимера, чтобы исключить деформацию и скрипы при резком нагреве (когда блок подает воздух +55°C).

Бесшовная конструкция (Seamless)

Корпус выполнен по технологии бесшовного литья передней панели. Это не только дизайнерский ход, но и акустическое решение. Отсутствие стыков исключает возникновение паразитных шумов и вибраций от мощного вентилятора.

3. Термодинамика двухступенчатого сжатия: Ядро системы

Ключевое отличие модели CH-S24FTXAM2S-GD от конкурентов — это сердце машины, двухступенчатый компрессор.

Технология Two-Stage с инжекцией пара

В обычных сплит-системах сжатие фреона происходит в один этап. При уличной температуре -25°C степень сжатия становится критически высокой, КПД падает, а компрессор работает на износ. В Supreme используется каскадный принцип внутри одного корпуса:

1. Первая ступень (Low Stage): Всасывание разреженного газа и предварительное сжатие.

2. Vapor Injection (Впрыск пара): В среднюю камеру (между ступенями) впрыскивается хладагент в парожидкостной фазе. Это охлаждает сжимаемый газ, снижая температуру нагнетания и увеличивая массовый расход.

3. Вторая ступень (High Stage): Финальное дожатие до рабочего давления конденсации.

Инженерный результат: Система сохраняет до 80-90% своей номинальной тепловой мощности даже при -25°C. Температура выходящего из внутреннего блока воздуха остается стабильно высокой, обеспечивая быстрый прогрев помещения площадью до 80 м².

Хладагент R32

Использование R32 в двухступенчатом цикле максимизирует эффективность. Высокая теплопроводность R32 позволяет снимать тепло с конденсатора быстрее, а низкая вязкость уменьшает гидравлические потери при циркуляции фреона в длинных магистралях.

4. Искусственный Интеллект: Smart-Eye Sensor

Модель CH-S24FTXAM2S-GD оснащена инфракрасным сенсором ("Умный глаз"), расположенным на лицевой панели.

Алгоритм присутствия

Датчик непрерывно сканирует сектор 120° перед блоком.

1. Энергосбережение: Если в помещении площадью 75 м² не фиксируется движение в течение 20 минут, система плавно снижает частоту компрессора, переходя в режим Eco. Это позволяет экономить до 30% электроэнергии (как только человек входит, режим восстанавливается).

2. Умный поток: Пользователь может выбрать режим «Follow Me» (поток следует за человеком) или «Avoid Me» (поток избегает человека). Процессор вычисляет координаты теплового пятна и корректирует положение двойных жалюзи в реальном времени.

Интеллектуальная оттайка

Алгоритм анализирует реальное состояние теплообменника (дельта температур). Благодаря двухступенчатому сжатию и высокой температуре нагнетания, лед на наружном блоке плавится за считанные минуты, минимизируя паузы в подаче тепла.

5. Эффективность и Экономика

Supreme Gold — это инструмент для рационального использования энергоресурсов с рекордными показателями.

Показатели SCOP/SEER

• SCOP (Heating): В средней климатической зоне сезонный коэффициент эффективности достигает 5.1 (класс A+++). Это означает, что на 1 кВт потребленной энергии система генерирует более 5 кВт тепла.

• SEER (Cooling): Коэффициент эффективности охлаждения также соответствует классу A+++ (до 8.5 для некоторых режимов).

Эксплуатационные расходы

Использование CH-S24FTXAM2S-GD в качестве основного отопления в 5 раз дешевле электрического котла и сопоставимо с газовым отоплением, обеспечивая полную автономность от цен на газ.

6. Электротехника и Инфраструктура

Внедрение системы мощностью 7 кВт требует проверки электрической сети.

Потребление и Сеть

• Номинальное потребление: Около 1.8–2.0 кВт в режиме нагрева.

• Soft Start: Инвертор плавно поднимает частоту и напряжение, исключая пусковые токи. Это позволяет безопасно эксплуатировать систему в домах со слабой проводкой.

• PFC (Power Factor Correction): Активный корректор коэффициента мощности (cos φ ≈ 0.99) снижает реактивную нагрузку на сеть.

Подключение

1. Кабель: Медь, 3х2.5 мм². Питание подводится к наружному блоку.

2. Защита: Автоматический выключатель 20А или 25А (тип C).

3. Стабилизация: Плата управления рассчитана на диапазон 96–260В, но для защиты дорогостоящего силового модуля рекомендуется установка реле напряжения.

7. Аэродинамика и Акустика

Для мощного блока (24 BTU) акустический комфорт является вызовом, который инженеры C&H успешно решили.

Тишина флагмана

• Внутренний блок: Уровень шума в тихом режиме составляет всего 20 дБ(А). Это достигается за счет использования увеличенной крыльчатки вентилятора и аэродинамической оптимизации воздушного тракта.

• Наружный блок: Двухступенчатый компрессор работает мягче и с меньшими вибрациями, чем одноступенчатые аналоги.

3D-Распределение

Система оснащена двойными горизонтальными жалюзи и вертикальными шторками с полным электроприводом. Это позволяет направить мощный поток воздуха (1200 м³/ч) вертикально вниз при обогреве (эффект теплого пола) или вдоль потолка при охлаждении.

8. Коммуникации и IoT

Встроенный Wi-Fi модуль обеспечивает интеграцию в «Умный дом».

Удаленное управление

Через приложение (Ewpe Smart) можно:

• Мониторинг: Видеть текущую температуру в доме.

• Сценарии: Настроить включение обогрева по геолокации или расписанию.

• +8°C: Активировать режим дежурного отопления для защиты загородного дома от замерзания.

9. Требования к монтажу

Монтаж двухступенчатого теплового насоса требует высокой квалификации.

Специфика монтажа

1. Вес: Наружный блок весит значительно больше стандартных моделей (из-за двухрядного теплообменника и сложного компрессора). Требуются усиленные кронштейны.

2. Вакуумирование: Удаление влаги из контура — строго обязательно.

3. Дренаж: При работе на тепло зимой обязательна организация подогреваемого дренажа для отвода конденсата от наружного блока.

10. Резюме

Cooper&Hunter CH-S24FTXAM2S-GD Supreme Gold — это технологический максимум в роскошном исполнении.

Аргументы «ЗА»:

• Технология: Two-Stage компрессор гарантирует тепло при -30°C.

• Дизайн: Золотой корпус (Champagne) для статусных интерьеров.

• Интеллект: Датчик присутствия реально экономит деньги.

• Эффективность: Рекордный SCOP 5.1.

Ограничения:

• Цена: Высокая стоимость (плата за технологии и дизайн).

• Стиль: Золотой цвет требует соответствующего окружения.

Вердикт: Идеальный выбор для тех, кто не ищет компромиссов между дизайном и мощностью. Это лучшее решение для отопления электричеством в премиальном сегменте.
