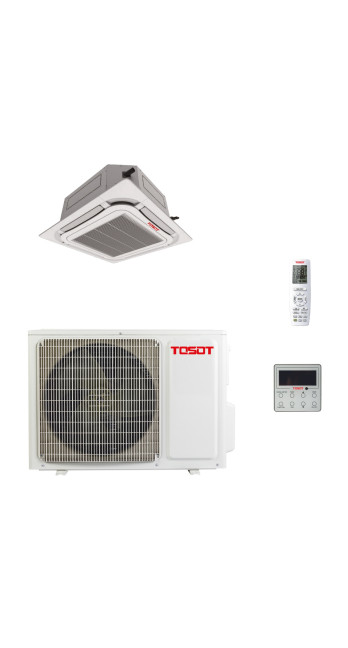

Описание Кондиционер воздуха Tosot TUD71T/A1-S/TUD71W/A1-S

Спецификация и инженерный анализ кассетной сплит-системы Tosot TUD71T/A1-S / TUD71W/A1-S

1. Архитектура системы и классификация оборудования

Сплит-система Tosot TUD71T/A1-S (внутренний блок) и TUD71W/A1-S (наружный блок) представляет собой климатическое оборудование полупромышленного класса кассетного типа. Система спроектирована по топологии постоянной производительности (On/Off) без применения инверторного привода компрессора. Данное архитектурное решение делает модель оптимальной для коммерческих помещений площадью до 70 м², где тепловая нагрузка носит стабильный характер, а приоритетом является отказоустойчивость электроники в условиях нестабильных параметров питающей сети.

Внутренний блок интегрируется в ячейки подвесных потолочных систем (типа Армстронг или гипсокартонных конструкций), оставляя в зоне видимости исключительно декоративную воздухораспределительную панель. Это обеспечивает нулевую потерю полезной площади помещения и минимизирует визуальное вмешательство в архитектурный проект.

2. Термодинамические параметры и энергоэффективность

В основе работы системы лежит термодинамический цикл сжатия пара с использованием гидрофторуглеродного хладагента R410A. Данный фреон представляет собой псевдоазеотропную смесь, характеризующуюся высокой удельной холодопроизводительностью и повышенным рабочим давлением (до 26-40 Бар), что требует использования толстостенных медных магистралей при монтаже.

Базовые показатели производительности:

• Холодопроизводительность ($Q_{c}$): 7.10 кВт (соответствует индексу 24000 BTU/h).

• Теплопроизводительность ($Q_{h}$): 8.00 кВт.

• Номинальная потребляемая мощность (охлаждение): 2.21 кВт.

• Коэффициент энергоэффективности (EER): Расчетное значение составляет $\approx 3.21$ ($EER = \frac{Q_{c}}{P_{in}}$), что соответствует стандартному показателю для On/Off систем данного класса.

Учитывая отсутствие инверторного управления (VFD), компрессор наружного блока всегда работает на 100% мощности. Регулировка температуры в помещении осуществляется путем циклического включения и отключения компрессора по сигналу от термистора внутреннего блока. В коммерческих помещениях с постоянным притоком тепла (витрины, серверные стойки, плотная рассадка персонала) On/Off алгоритм демонстрирует высокую эффективность, так как количество циклов пуска-останова минимизируется за счет постоянной потребности в ассимиляции теплоизбытков.

3. Гидродинамика, аэродинамика и воздухораспределение

Критическим преимуществом кассетного форм-фактора является пространственная физика распределения воздушных масс. В отличие от настенных блоков, создающих направленный градиентный поток, внутренний блок Tosot TUD71T/A1-S реализует четырехпоточную схему нагнетания.

Воздух забирается через центральную перфорированную решетку, проходит через фильтр грубой очистки и теплообменник-испаритель, после чего радиальный вентилятор выбрасывает охлажденную массу через четыре краевые ламели (жалюзи). Проектирование профиля жалюзи выполнено с учетом физического эффекта Коанда: холодный воздух подается параллельно плоскости потолка, «прилипая» к нему из-за разницы статического давления. В результате охлажденная масса теряет кинетическую энергию и равномерно опускается вниз под действием гравитации, минимизируя риск прямого обдува людей (сквозняков) и выравнивая температурное поле в объеме помещения.

Параметры воздухообмена:

• Расход воздуха (максимальный): 1180 м³/ч.

• Рециркуляционная кратность: Для помещения площадью 70 м² и высотой потолков 3 м (объем 210 м³) система обеспечивает более 5 полных циклов рециркуляции воздуха в час, что соответствует строгим санитарно-инженерным нормам для офисных пространств.

• Подмес свежего воздуха: Конструкция корпуса предусматривает наличие предперфорированного отверстия для подключения воздуховода приточной вентиляции. Технический предел подмеса наружного воздуха составляет 10–15% от общего расхода (около 100-150 м³/ч). Важно учитывать, что для преодоления аэродинамического сопротивления воздуховода требуется установка дополнительного канального вентилятора; встроенная турбина кондиционера рассчитана исключительно на рециркуляцию.

4. Требования к архитектурной интеграции и монтажу

Установка кассетной системы требует точной синхронизации с архитектурным планом объекта и соблюдения строгих геометрических и гидравлических допусков.

Пространственные ограничения:

• Запотолочное пространство: Габариты скрытой части внутреннего блока составляют 840 × 840 × 240 мм. С учетом необходимости размещения фреоновых магистралей, дренажной трубы и обеспечения технологического зазора для гашения вибраций, минимальная требуемая глубина (опуск) фальшпотолка должна составлять не менее 280–300 мм.

• Габариты декоративной панели: 950 × 950 × 60 мм. Размеры панели перекрывают стандартную ячейку потолка Армстронг (600×600 мм), поэтому при монтаже требуется демонтаж направляющих профилей на площади установки.

Фреоновый контур и трасса:

• Диаметры труб: Жидкостная линия — 3/8" (9.52 мм), газовая линия — 5/8" (15.88 мм).

• Предельная длина магистрали: Система допускает прокладку трассы до 30 метров.

• Максимальный перепад высот: До 15 метров между наружным и внутренним блоком. При превышении длины трассы свыше базовых 5 метров требуется дозаправка хладагента R410A (из расчета 30–50 г на каждый дополнительный метр, точный расчет производится инженером на объекте).

Система удаления конденсата:

В процессе фазового перехода фреона (кипения) на ламелях испарителя образуется конденсат. Внутренний блок TUD71T/A1-S штатно оснащен дренажной помпой (насосом) центробежного типа с поплавковым датчиком уровня. Помпа обеспечивает принудительный подъем конденсата на высоту до 1000 мм от нижней кромки агрегата. Это инженерное решение критически важно, так как позволяет отводить влагу даже в случаях, когда ближайший канализационный стояк находится выше уровня установки кондиционера или прокладка трубы под уклоном невозможна из-за архитектурных препятствий (перекрытий, балок).

5. Электромеханическая база и акустический профиль

Наружный блок (Компрессорная часть):

Модель TUD71W/A1-S оснащена ротационным компрессором постоянной производительности. В отличие от сложных инверторных плат, система On/Off использует прямое релейное управление (контакторы) и пусковые конденсаторы.

Преимущества архитектуры On/Off для коммерции:

1. Устойчивость к скачкам напряжения. Отсутствие сложной электроники (IGBT-транзисторов) в наружном блоке снижает риск выхода из строя при перекосах фаз или импульсных помехах в промышленных электросетях.

2. Высокая ремонтопригодность. Замена пускового конденсатора или контактора в десятки раз дешевле и быстрее, чем замена инверторной платы управления.

3. Пусковые токи: Следует учитывать, что при старте компрессора постоянной скорости возникают пусковые токи, превышающие номинальные значения в 3–5 раз. Электрическая сеть объекта и автоматические выключатели должны быть спроектированы с учетом пиковой нагрузки. Рекомендуется выделенная линия питания с автоматом класса «C».

Акустические параметры (Уровень шума):

Спецификация декларирует уровень звукового давления внутреннего блока в диапазоне от 39 до 43 дБ(А) в зависимости от выбранной скорости турбины. Наружный блок генерирует до 57 дБ(А).

Анализ акустических ограничений: Уровень 39 дБ(А) сравним с приглушенным разговором. В условиях коммерческого помещения (магазин, офис, ресторан) с базовым шумовым фоном 45–55 дБ(А), звук работы вентилятора внутреннего блока полностью маскируется и не вызывает когнитивного дискомфорта. Однако, система не сертифицирована для помещений с жесткими акустическими требованиями (спальни, библиотеки, студии звукозаписи), где фоновый шум не должен превышать 22–26 дБ(А). Использование данной модели в жилом фонде является инженерной ошибкой.

6. Эксплуатационные сценарии и честные ограничения (Decision Support Analysis)

Покупка Tosot TUD71T/A1-S / TUD71W/A1-S является рациональной инвестицией исключительно при совпадении профиля помещения с техническими допусками системы.

Оптимальные сценарии эксплуатации:

• Торговые залы и ритейл (50–70 м²): Постоянный приток покупателей, стеклянные витрины (высокая инсоляция) и работающее холодильное оборудование создают стабильную тепловую нагрузку. Мощность 7.1 кВт адекватно компенсирует эти факторы.

• Офисы Open Space: Четырехпоточное распределение воздуха исключает создание «холодных зон», минимизируя риск респираторных заболеваний у сотрудников, рабочие места которых находятся в непосредственной близости от прибора.

• Предприятия общественного питания (кафе, рестораны): Моющийся нейлоновый фильтр грубой очистки задерживает крупную пыль и жировые взвеси. Доступ к фильтру осуществляется за несколько секунд через центральную решетку панели, не требуя квалифицированного персонала.

Жесткие инженерные ограничения (Противопоказания к выбору):

1. Высота потолков ниже 2.8 метров. При низких потолках эффект Коанда не успевает сформировать равномерную гравитационную конвекцию. Охлажденный поток будет достигать рабочей зоны людей на высокой скорости, создавая дискомфортный сквозняк.

2. Жилой сектор (спальни, детские). Избыточная холодопроизводительность приведет к постоянным включениям/отключениям (тактованию) компрессора, что снижает его ресурс, приводит к колебаниям температуры в пределах 2-3°C и сопровождается щелчками реле во внутреннем блоке, нарушающими акустический комфорт ночью. Для жилья требуются исключительно инверторные настенные или канальные системы с модуляцией мощности.

3. Отопление в суровых зимних условиях. Как On/Off система, кондиционер оснащен базовым алгоритмом оттаивания теплообменника (Defrost), но его эффективная работа на обогрев физически ограничена температурой наружного воздуха до -7°C. При падении температуры ниже этой отметки, термодинамическая эффективность (COP) стремительно падает, а риск гидроудара компрессора из-за возврата жидкого неиспарившегося фреона критически возрастает. Оборудование не может использоваться как единственный (моновалентный) источник отопления зимой.

7. Комплектация и сервисные протоколы

В заводскую комплектацию входят:

• Внутренний блок (испарительный модуль с турбиной и электроникой).

• Наружный блок (компрессорно-конденсаторный агрегат).

• Декоративная воздухораспределительная панель с механизированными жалюзи.

• Инфракрасный пульт дистанционного управления (допускается интеграция опционального настенного проводного пульта для коммерческой эксплуатации, предотвращающего утерю устройства персоналом).

Протокол регламентного обслуживания:

Сохранение расчетного КПД и защита компрессора от перегрева требуют строгого соблюдения графика ТО.

• Раз в 2 недели: Извлечение и промывка сетчатого фильтра панели теплой водой (выполняется линейным персоналом объекта).

• Раз в 6 месяцев: Химическая очистка теплообменников обоих блоков, дезинфекция дренажного поддона (предотвращение роста легионеллы и возникновения запахов), тестирование работы дренажной помпы, проверка давления фреона в магистрали (от 7 до 10 Бар на всасывании в режиме охлаждения в зависимости от температуры) и протяжка электрических контактов. Выполняется сертифицированной инженерной службой.

Финальный инженерный вердикт:

Сплит-система Tosot TUD71T/A1-S / TUD71W/A1-S — это утилитарное, высоконадежное решение полупромышленного класса, ориентированное на обеспечение стабильного климата в B2B-секторе. Отказ от инверторных технологий в пользу классической On/Off топологии является осознанным компромиссом, повышающим стрессоустойчивость системы к качеству электросетей и снижающим совокупную стоимость владения (TCO) и возможного ремонта. Выбор данной модели экономически и технически оправдан при интеграции в проекты подвесных потолков коммерческих помещений до 70 квадратных метров со стабильными тепловыми нагрузками.
