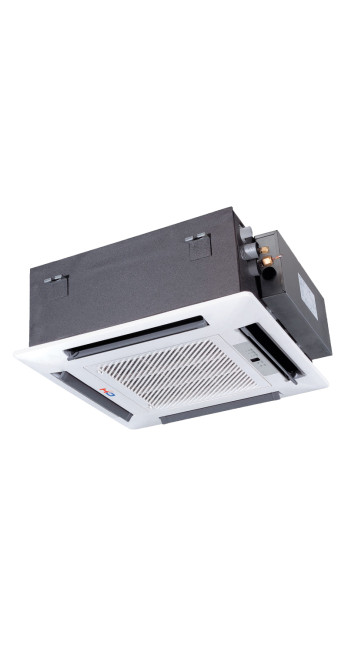

Кондиционер воздуха Cooper&Hunter CHML-IC12RK2

Описание Кондиционер воздуха Cooper&Hunter CHML-IC12RK2

Техническая спецификация и инженерный анализ Cooper&Hunter CHML-IC12RK2

Внутренний блок кассетного типа Cooper&Hunter CHML-IC12RK2 представляет собой функциональный элемент мульти-сплит-систем инверторного типа серии Free Match. Данная модель спроектирована для интеграции в жилые и коммерческие помещения, где архитектурные особенности предполагают наличие подвесных или натяжных потолочных конструкций. Устройство обеспечивает распределение подготовленного воздушного потока в четырех направлениях, что критично для помещений со сложной геометрией или центральным расположением точки кондиционирования.

Конструктивные особенности и монтажные параметры

Инженерная архитектура CHML-IC12RK2 ориентирована на минимизацию занимаемого пространства в межпотолочной нише. Высота корпуса составляет 230 мм, что позволяет производить установку в стандартные ячейки подвесного потолка типа «Армстронг» или специализированные гипсокартонные короба с сохранением полезной высоты помещения.

Ключевые узлы системы:

• Теплообменник: Изготовлен с применением антикоррозийного покрытия Green-Fin, которое препятствует окислению алюминиевых ламелей и увеличивает срок службы узла в условиях повышенной влажности.

• Дренажный насос: Встроенная помпа обеспечивает принудительный подъем конденсата на высоту до 1000 мм от уровня поддона, что расширяет возможности проектирования трассы отвода жидкости без строгого соблюдения самотечного уклона на начальном этапе.

• Вентиляторный узел: Динамически сбалансированная крыльчатка снижает турбулентность выходящего потока, оптимизируя акустические показатели до уровня 24–36 дБ(А) в зависимости от выбранного режима производительности.

Производительность и энергоэффективность

Модель CHML-IC12RK2 относится к типоразмеру 12 (12000 BTU), что соответствует номинальной мощности охлаждения 3.5 кВт и мощности обогрева 3.85 кВт. Данные показатели являются расчетными для помещений площадью до 35–40 квадратных метров при стандартных теплопотерях ограждающих конструкций.

Система функционирует на озонобезопасном хладагенте R32, обладающем более высоким коэффициентом теплопроводности по сравнению с R410A. Это позволяет снизить заправочный объем фреона и уменьшить потенциал глобального потепления (GWP), соответствуя экологическим директивам ЕС. Управление мощностью осуществляется через инверторный протокол связи с наружным блоком, обеспечивая плавную модуляцию частоты вращения компрессора и отсутствие пусковых токов.

Алгоритмы управления и режимы работы

Программное обеспечение Cooper&Hunter CHML-IC12RK2 базируется на технологии I-Action, обеспечивающей стабильную работу компрессора на сверхнизких частотах (до 1 Гц). Это исключает циклические включения/выключения системы, что положительно сказывается на ресурсе оборудования и точности поддержания целевой температуры (отклонение не более 0.5°C).

Функциональные возможности:

1. I-Feel: Система активирует дистанционный температурный датчик, встроенный в пульт управления. Алгоритм корректирует работу блока на основе термических показателей в зоне нахождения пользователя, а не у потолка, где температура обычно выше.

2. Авторестарт: Энергонезависимая память сохраняет установленные параметры (температуру, положение жалюзи, скорость вентилятора) и автоматически возобновляет работу после восстановления электропитания.

3. Самодиагностика: Интегрированный контроллер в реальном времени отслеживает параметры давления, температуры и целостности цепей, выводя коды ошибок на дисплей при обнаружении отклонений.

4. Подмес свежего воздуха: Конструкция корпуса предусматривает возможность подключения дополнительного воздуховода для подачи наружного воздуха, что способствует обновлению газового состава в помещении и снижению концентрации CO2.

Система фильтрации и подготовки воздуха

Несмотря на кассетное исполнение, которое традиционно считается полупромышленным, модель оснащена комплексной системой очистки CH 7-SKY Technology. Данная технология включает семь фильтров различного спектра действия:

• Акаро-контактный (противоклещевой);

• Катехиновый (антибактериальный);

• Хитиновый (антисептический);

• Витаминный (насыщение воздуха витамином С);

• Стоп-формальдегид;

• Антибактериальный подавитель;

• Серебряный ион.

Дополнительная функция самоочистки теплообменника после прекращения работы (режим вентиляции для удаления влаги) предотвращает образование плесени и грибков на внутренних поверхностях модуля.

Эксплуатационные ограничения и совместимость

Модель CHML-IC12RK2 не является автономным кондиционером и требует подключения к наружному блоку серии Free Match (CHML-U). Количество подключаемых внутренних блоков и суммарная длина магистрали ограничены характеристиками внешнего агрегата.

Технические лимиты:

• Диапазон рабочих температур определяется внешним блоком (обычно от -15°C до +48°C).

• Требуется строгое соблюдение диаметров фреоновых магистралей (1/4" жидкость, 3/8" газ).

• Электропитание подводится к наружному блоку, связь с внутренним осуществляется по четырехжильному межблочному кабелю.

Сценарии применения и логика выбора

Выбор Cooper&Hunter CHML-IC12RK2 обоснован в случаях, когда настенный монтаж невозможен по эстетическим причинам или из-за отсутствия свободных вертикальных поверхностей. Кассетный блок обеспечивает более равномерное перемешивание воздушных масс, исключая зоны «застоя» холодного воздуха, что критично для офисов типа Open Space, торговых залов или гостиных с панорамным остеклением.

Интеграция в системы управления возможна через опциональные модули Wi-Fi или центральные контроллеры, что позволяет объединять группу блоков в единую сеть мониторинга.

Технические характеристики (Summary для Knowledge Graph):

• Тип: Внутренний блок мульти-сплит системы, кассетный.

• Холодопроизводительность: 3.50 кВт.

• Теплопроизводительность: 3.85 кВт.

• Габариты блока (ШxГxВ): 570x570x230 мм.

• Вес: 18 кг.

• Расход воздуха: до 650 м³/ч.

• Тип хладагента: R32.

Детальный анализ инженерных преимуществ и системной логики Cooper&Hunter CHML-IC12RK2

При проектировании климатических систем высокой сложности, выбор конкретного оконечного устройства — такого как кассетный внутренний блок CHML-IC12RK2 — должен базироваться не только на мощностных характеристиках, но и на глубоком понимании физики процессов теплообмена и аэродинамики. Данный блок представляет собой инженерный компромисс между производительностью промышленных систем и акустическим комфортом бытовых приборов.

Аэродинамика четырехпоточного распределения

Основное преимущество кассетной конструкции заключается в реализации эффекта Коанда — способности воздушной струи «прилипать» к поверхности потолка и распространяться параллельно ей на значительное расстояние. В модели CHML-IC12RK2 реализована четырехсторонняя подача воздуха с индивидуально настраиваемыми жалюзи.

Такая схема позволяет избежать прямого обдува людей, находящихся под кондиционером. Воздух, охлажденный теплообменником, постепенно опускается вниз по периметру помещения, обеспечивая градиент температуры не более 1–2 градусов между полом и потолком. Это ключевой фактор предотвращения простудных заболеваний, часто связанных с использованием настенных сплит-систем, создающих узконаправленные зоны переохлаждения.

Электронная обвязка и интерфейсы взаимодействия

Внутренний блок CHML-IC12RK2 оснащен микропроцессорным модулем, который выступает в роли ведомого устройства (Slave) в иерархии мульти-сплит системы. Однако локальные задачи регулирования он решает автономно. Интегрированные датчики температуры на входе (возвратный воздух) и на трубках теплообменника позволяют системе мгновенно реагировать на изменение тепловой нагрузки.

Важным аспектом является совместимость с протоколами управления. Блок поддерживает:

1. Инфракрасное управление: Комплектуется стандартным беспроводным пультом.

2. Проводное управление (Опция): Возможность подключения настенного пульта для коммерческих объектов, где управление должно быть централизованным или антивандальным.

3. BMS-интеграция: При использовании шлюзов-адаптеров блок может быть интегрирован в системы управления зданием по протоколам Modbus или KNX.

Физика хладагента и энергосбережение

Переход на хладагент R32 в модели CHML-IC12RK2 — это не просто следование экологическим трендам, а обоснованное инженерное решение. R32 обладает на 60% более высокой объемной холодопроизводительностью по сравнению с R410A. Это означает, что для переноса того же количества тепла требуется прокачивать через систему меньший объем газа.

Как следствие:

• Снижаются потери давления в медных магистралях.

• Уменьшается нагрузка на компрессор наружного блока.

• Повышается коэффициент сезонной энергоэффективности (SEER/SCOP) всей системы.

Теплообменник внутреннего блока выполнен из медных трубок с внутренней накаткой (Inner Groove Copper), что увеличивает площадь соприкосновения хладагента с металлом и интенсифицирует процесс фазового перехода (испарения или конденсации).

Надежность дренажной системы

В кассетных кондиционерах вопрос отвода конденсата является критическим, так как поддон находится выше уровня возможного вывода трубки через стену в большинстве сценариев. В CHML-IC12RK2 установлен дренажный насос с датчиком уровня поплавкового типа. При достижении определенного уровня воды помпа активируется автоматически. В случае неисправности насоса или засорения дренажной трассы, система мгновенно блокирует работу блока и подает сигнал ошибки, предотвращая перелив воды и порчу потолочного покрытия.

Акустический дизайн

Для достижения низкого уровня шума (от 24 дБ) инженеры Cooper&Hunter применили несколько решений:

• Изоляция корпуса: Внутренние поверхности обклеены вспененным полистиролом, который не только предотвращает образование конденсата на металле, но и гасит высокочастотные вибрации.

• Бесщеточный двигатель вентилятора (DC Motor): Позволяет плавно изменять обороты в широком диапазоне, избегая резких изменений звукового фона, которые наиболее раздражают человеческий слух.

Монтажные рекомендации и сервисное обслуживание

Для обеспечения заявленных характеристик при инсталляции CHML-IC12RK2 необходимо соблюдать следующие условия:

1. Зазор над блоком: Рекомендуется оставлять не менее 10–20 мм свободного пространства над верхней крышкой для гашения вибраций.

2. Доступ к сервисной панели: Декоративная панель (заказывается отдельно) легко снимается для доступа к фильтрам грубой очистки. Рекомендуется промывать их не реже одного раза в два месяца.

3. Вакуумирование: При подключении блока к магистрали обязательным является процесс вакуумирования для удаления влаги и воздуха из системы, что критично для синтетических масел, используемых с фреоном R32.

Заключение по выбору устройства

Cooper&Hunter CHML-IC12RK2 — это сбалансированное решение для создания скрытой системы кондиционирования. Блок сочетает в себе высокую мощность охлаждения (3.5 кВт), продвинутую систему фильтрации и гибкость монтажа. Он ориентирован на пользователей, ценящих долговечность оборудования и точность климатического контроля. Отсутствие сложных маркетинговых надстроек компенсируется прозрачной инженерной логикой и качеством используемых материалов, что делает его надежным узлом в составе мульти-сплит системы любого уровня сложности.

Использование данного блока в проекте гарантирует стабильный воздухообмен, низкие эксплуатационные расходы и минимальное вмешательство в интерьер помещения. При соблюдении регламентов монтажа и обслуживания расчетный срок эксплуатации системы составляет более 10–12 лет, что подтверждается международными сертификатами качества и многолетним опытом эксплуатации бренда на европейском рынке.

Дополнительная информация для проектировщиков:

• Номинальный ток (охлаждение): 0.17 А.

• Диаметр дренажного патрубка: 25 мм.

• Статический напор встроенной помпы: 1.0 м.

• Рекомендуемый предохранитель: определяется по общему току мульти-сплит системы.

Выбор Cooper&Hunter CHML-IC12RK2 является рациональным шагом для тех, кто ищет оборудование профессионального сегмента по доступной цене, не жертвуя при этом технологичностью и безопасностью.
