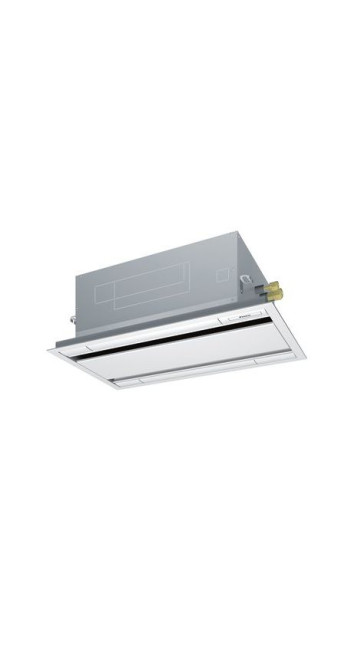

Кондиционер воздуха Daikin FXCQ50A

Описание Кондиционер воздуха Daikin FXCQ50A

Инженерный анализ и технические спецификации двухпоточного кассетного блока Daikin FXCQ50A

Модель Daikin FXCQ50A представляет собой специализированный внутренний блок, предназначенный для эксплуатации в составе мультизональных систем кондиционирования (VRV). В иерархии климатического оборудования данный агрегат классифицируется как двухпоточный кассетный блок, что определяет его основную область применения: помещения со сложной геометрией, длинные коридоры, узкие офисные пространства или зоны, где архитектурные ограничения не позволяют эффективно использовать четырехпоточные системы. Проектирование данной модели базируется на принципах высокой плотности компонентов и оптимизации аэродинамических показателей для достижения стабильного теплообмена при минимизации акустического воздействия.

Архитектурные особенности и конструктив

В основе конструкции Daikin FXCQ50A лежит концепция Slim-дизайна. Корпус блока выполнен из гальванизированной стали с антикоррозийным покрытием, что обеспечивает долговечность структурных элементов в условиях циклического изменения температур и влажности. Компактная высота внутреннего блока (305 мм) позволяет производить интеграцию в ограниченное запотолочное пространство, сохраняя полезную высоту помещения. Это критически важный параметр при проектировании современных офисов класса A и премиальных жилых объектов.

Центральным узлом системы распределения воздуха является центробежный вентилятор с высокоэффективным электродвигателем постоянного тока (DC motor). Применение DC-привода обеспечивает возможность плавной регулировки скорости вращения, что напрямую влияет на точность поддержания целевой температуры и снижение энергопотребления на частичных нагрузках. Лопасти вентилятора имеют оптимизированный профиль, снижающий турбулентность и, как следствие, уровень звукового давления. При номинальной работе уровень шума составляет около 30–36 дБ(А), что соответствует жестким требованиям к комфорту в жилых и рабочих зонах.

Термодинамические параметры и производительность

Daikin FXCQ50A обладает номинальной холодопроизводительностью 5.6 кВт и теплопроизводительностью 6.3 кВт. Данные показатели достигаются за счет использования многорядного медно-алюминиевого теплообменника с увеличенной площадью поверхности. Трубки теплообменника имеют внутреннее рифление (hi-groove), которое интенсифицирует процесс теплопередачи и повышает общую эффективность цикла испарения и конденсации.

Система работает под управлением электронного расширительного вентиля (EEV), который интегрирован в общую логику VRV-системы. Это гарантирует прецизионную подачу хладагента в зависимости от текущей тепловой нагрузки в конкретной зоне. Блок совместим с хладагентами R-410A и R-32 (в зависимости от поколения наружного блока и настроек системы), что делает его универсальным решением для различных инженерных стандартов. Сезонная эффективность системы при использовании FXCQ50A подтверждается соответствием европейским нормам ErP, обеспечивая низкие эксплуатационные расходы в долгосрочной перспективе.

Технологии воздухораспределения и комфорт

Уникальность двухпоточной схемы распределения воздуха заключается в возможности создания направленных воздушных потоков вдоль оси помещения. В модели FXCQ50A реализовано независимое управление положением каждой из двух заслонок. Это позволяет адаптировать конфигурацию обдува под конкретную планировку, предотвращая образование «мертвых зон» или зон с избыточной скоростью воздуха (сквозняков).

Алгоритм работы жалюзи включает режим качания (swing), который обеспечивает равномерное перемешивание воздушных масс. Кроме того, инженеры Daikin предусмотрели специальный режим предотвращения загрязнения потолков: угол наклона заслонок оптимизирован таким образом, чтобы выходящий поток не создавал разрежения непосредственно у поверхности потолка, тем самым минимизируя оседание пыли на декоративных панелях. Это снижает затраты на косметическое обслуживание интерьера и сохраняет эстетичный вид системы в течение всего периода эксплуатации.

Система фильтрации и подготовки воздуха

В стандартную комплектацию блока входит фильтр длительного срока службы, изготовленный из полипропиленовой сетки с антиплесневой обработкой. Фильтр эффективно задерживает частицы пыли и крупные взвеси, защищая внутренние компоненты (теплообменник, вентилятор) от загрязнения, которое могло бы привести к снижению КПД и росту энергопотребления. Конструкция блока предусматривает легкий доступ к фильтрующему элементу со стороны декоративной панели, что упрощает регулярное техническое обслуживание. Для объектов с повышенными требованиями к качеству воздуха возможна интеграция дополнительных систем очистки, соответствующих специфике эксплуатации помещения.

Дренажная система и защита от протечек

Безопасность эксплуатации внутреннего блока во многом зависит от надежности системы удаления конденсата. Daikin FXCQ50A оснащен встроенным дренажным насосом высокого давления в стандартной комплектации. Насос обеспечивает подъем конденсата на высоту до 850 мм от уровня нижней кромки блока. Это инженерное решение предоставляет проектировщикам значительную гибкость при прокладке дренажных трубопроводов, позволяя обходить препятствия в виде несущих конструкций или других инженерных сетей.

Система контроля уровня жидкости в поддоне конденсата снабжена поплавковым датчиком. При возникновении засора в дренажной линии или выходе насоса из строя, датчик инициирует немедленную остановку работы блока и передает код ошибки в центральную систему управления. Это исключает риск перелива конденсата и повреждения дорогостоящей отделки помещения. Поддон для сбора конденсата выполнен из антибактериального материала, препятствующего образованию слизи и неприятных запахов.

Интеграция в системы управления и диспетчеризации

Управление блоком Daikin FXCQ50A осуществляется через шину DIII-Net, являющуюся стандартом для систем Daikin VRV. Это позволяет включать устройство в общую сеть управления зданием (BMS) через шлюзы LonWorks, BACnet или Modbus. Интеграция на системном уровне обеспечивает возможность мониторинга всех рабочих параметров в режиме реального времени: от целевой температуры до состояния датчиков и кодов неисправностей.

Для локального управления могут использоваться проводные или беспроводные пульты. Проводные пульты нового поколения (например, серии Madoka) позволяют настраивать расширенные функции, такие как расписание работы, ограничение диапазона температур и мониторинг энергопотребления. Блок также поддерживает возможность группового управления, когда несколько внутренних блоков работают как единая зона, что актуально для больших открытых пространств.

Монтажные спецификации и инженерные требования

Процесс монтажа Daikin FXCQ50A требует строгого соблюдения регламентов производителя. Декоративная панель (модель BYCQ125C-W1 или аналогичные) заказывается отдельно и должна быть установлена с соблюдением герметичности прилегания к корпусу блока для исключения подсоса неочищенного воздуха. Электрическое подключение выполняется по трехжильной схеме (питание + сигнальная линия DIII-Net), причем сечение проводов должно соответствовать проектным нагрузкам для предотвращения падения напряжения.

Важным аспектом является обеспечение сервисных зазоров. Несмотря на компактность, вокруг блока должно быть оставлено достаточно пространства для доступа к электрическому шкафу и гидравлическим подключениям. Минимальные расстояния до стен и препятствий регламентированы техническим руководством и направлены на обеспечение свободного забора и выброса воздуха, что критично для поддержания паспортных характеристик мощности.

Энергоэффективность и экологическая ответственность

В современных условиях выбор климатического оборудования неразрывно связан с экологическими стандартами. Использование инверторных технологий в FXCQ50A позволяет снизить общее потребление электроэнергии системой VRV до 30% по сравнению с неинверторными аналогами. Это достигается за счет точной модуляции производительности компрессора наружного блока в ответ на суммарный запрос от всех внутренних блоков, включая FXCQ50A.

Продукт соответствует директиве RoHS, ограничивающей использование вредных веществ в электронном и электрическом оборудовании. Применение хладагента с низким потенциалом глобального потепления (в версиях для R-32) минимизирует углеродный след объекта. Инженерная проработка узлов трения и подшипников вентилятора увеличивает межсервисный интервал, что снижает общие затраты на утилизацию и замену компонентов в течение жизненного цикла устройства.

Эксплуатационные ограничения и надежность

Daikin FXCQ50A спроектирован для непрерывной эксплуатации в широком диапазоне внешних температур (определяемых характеристиками наружного блока VRV). Однако существуют внутренние ограничения, которые необходимо учитывать при проектировании. Блок предназначен для работы в условиях стандартной влажности и запыленности офисных и жилых помещений. Использование его в зонах с высокой концентрацией масляных паров (например, кухни ресторанов) или агрессивных химических веществ без специальной доработки может привести к преждевременному выходу из строя пластиковых элементов и коррозии теплообменника.

Система самодиагностики блока постоянно сканирует состояние ключевых компонентов. В случае обнаружения аномалий (несоответствие температуры кипения хладагента, перегрузка двигателя вентилятора, ошибка связи по шине DIII-Net), система генерирует буквенно-цифровой код ошибки. Это позволяет техническим специалистам быстро идентифицировать неисправность и приступить к ее устранению, сокращая время простоя системы.

Заключение и обоснование выбора

Выбор двухпоточного кассетного блока Daikin FXCQ50A является рациональным решением для объектов, где ключевыми требованиями являются надежность, точность управления микроклиматом и эстетическая интеграция в современный интерьер. Инженерное превосходство данной модели подтверждается сочетанием компактных габаритов, высокой энергоэффективности и продуманной системы распределения воздуха.

Инвестиции в оборудование Daikin окупаются за счет снижения операционных расходов, долговечности компонентов и высокого уровня комфорта, который напрямую влияет на продуктивность сотрудников в офисах или качество жизни в жилых пространствах. FXCQ50A — это не просто единица климатической техники, а высокотехнологичный компонент интеллектуальной системы управления зданием, обеспечивающий устойчивое развитие инженерной инфраструктуры на десятилетия вперед.

При проектировании системы кондиционирования на базе Daikin FXCQ50A рекомендуется привлекать сертифицированных инженеров для проведения точных теплотехнических расчетов и подбора оптимальной конфигурации VRV-системы. Это гарантирует, что все заявленные характеристики будут реализованы в полной мере, а эксплуатация оборудования будет безопасной и эффективной. Техническая документация, чертежи в форматах CAD и BIM-модели доступны для профессионального использования, что подчеркивает открытость и надежность бренда Daikin как лидера отрасли.

В современных реалиях, когда стоимость ресурсов и требования к экологии постоянно растут, модель FXCQ50A представляет собой сбалансированное сочетание инноваций и проверенных временем инженерных решений. Она отвечает вызовам завтрашнего дня, обеспечивая безупречный контроль климата сегодня. Каждая деталь блока, от профиля лопаток вентилятора до алгоритмов управления EEV, направлена на достижение одной цели — создание идеальной среды для человека с максимальным уважением к окружающей среде.


Техническая справка:

• Тип: Внутренний блок VRV, двухпоточный кассетный.

• Производительность (Охл/Нагр): 5.6 / 6.3 кВт.

• Электропитание: 1 фаза, 220–240 В, 50 Гц.

• Габариты (ВхШхГ): 305 x 800 x 600 мм (корпус).

• Вес: 28 кг.

• Расход воздуха (Выс/Низк): 16.0 / 11.5 м³/мин.

• Соединение труб (Жидкость/Газ): 6.4 / 12.7 мм.

Таким образом, Daikin FXCQ50A является эталонным образцом климатического оборудования, где форма следует за функцией, а технические характеристики подкреплены многолетним опытом эксплуатации в самых требовательных проектах по всему миру.
