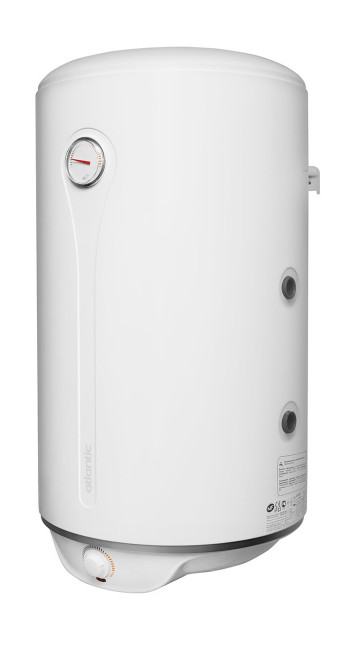

Описание Бойлер Atlantic CWH 080 D400 2 B

Инженерный анализ и спецификация: Комбинированный водонагреватель Atlantic CWH 080 D400-2-B

1. Концептуальная идентификация и класс устройства

Модель Atlantic CWH 080 D400-2-B классифицируется как накопительный водонагреватель комбинированного типа с вертикальным настенным монтажом. Ключевая инженерная особенность данного устройства заключается в бинарной системе нагрева воды, объединяющей электрический нагревательный элемент (ТЭН) и спиральный теплообменник (змеевик) для интеграции в контур системы отопления. Данная архитектура определяет основное назначение прибора: обеспечение горячего водоснабжения (ГВС) в объектах, оборудованных автономными источниками тепла (газовые, твердотопливные или электрические котлы), с целью оптимизации эксплуатационных расходов в отопительный сезон.

В отличие от стандартных бойлеров косвенного нагрева, данная модель серии CWH (Combined Water Heater) является автономной гибридной установкой. Она способна функционировать в активном режиме без участия котла, используя встроенный электрический нагреватель мощностью 1500 Вт. Это обеспечивает всесезонную эксплуатацию: в зимний период нагрев осуществляется преимущественно за счет тепловой энергии теплоносителя системы отопления (пассивный режим потребления электроэнергии), а в летний период, при отключенном контуре отопления, устройство переходит в режим классического электрического бойлера.

Принципиальная схема устройства базируется на технологии Steatite — применении "сухого" керамического нагревательного элемента, что позиционирует модель как решение для регионов с повышенной жесткостью воды и агрессивным минеральным составом. Индекс «080» в номенклатуре указывает на номинальный объем бака 80 литров, что является расчетным стандартом для обеспечения санитарных потребностей семьи из 2–3 человек при условии рационального водопотребления.

2. Технология Steatite: Термодинамика и ресурс

Центральным элементом электрической части системы является запатентованная технология Steatite. В отличие от традиционных погружных (медных) ТЭНов, нагревательный элемент в Atlantic CWH 080 D400-2-B выполнен из прессованного силиката магния (стеатита). Данный материал обладает высокой плотностью и теплоемкостью, а также диэлектрическими свойствами.

Физика теплопередачи

Инженерная реализация предполагает размещение керамического нагревателя внутри стальной эмалированной колбы. Таким образом, отсутствует прямой физический контакт нагревательного элемента с водой. Теплопередача осуществляется по схеме: Керамический элемент → Воздушная прослойка/Стенка стальной колбы → Вода. Увеличенная площадь теплоотдачи стальной колбы по сравнению с площадью поверхности стандартного медного ТЭНа позволяет снизить поверхностную температуру теплообмена. Это критически важно для предотвращения интенсивного накипеобразования. Известно, что кристаллизация солей жесткости (карбоната кальция) экспоненциально возрастает при температурах поверхности выше 60–65°C. Технология Steatite позволяет поддерживать температуру на поверхности колбы в диапазоне, минимизирующем этот процесс.

Эксплуатационные преимущества "сухой" конструкции

1. Электрохимическая нейтральность. Отсутствие гальванической пары между медным ТЭНом и стальным баком исключает электрохимическую коррозию нагревательного элемента.

2. Простота обслуживания. Для замены или инспекции стеатитового элемента не требуется слив воды из бака (дренирование системы), так как колба остается герметичной частью резервуара.

3. Акустический комфорт. Керамическая структура элемента гасит вибрации и шумы, возникающие при нагреве воды, делая работу прибора практически бесшумной.

3. Система косвенного нагрева: Параметры теплообменника

Второй контур нагрева реализован посредством встроенного теплообменника змеевикового типа, изготовленного из эмалированной стали толщиной 3 мм. Змеевик интегрирован в нижнюю часть бака для обеспечения эффективной конвекции: нагретая теплоносителем вода поднимается вверх, вытесняя холодные слои вниз к зоне нагрева.

Характеристики теплообменника

Площадь теплообмена данного змеевика спроектирована таким образом, чтобы обеспечить корректный отбор тепла от теплоносителя (обычно воды или антифриза системы отопления) без создания избыточного гидравлического сопротивления в контуре котла. При температуре теплоносителя на входе 80°C и расходе около 2-3 куб.м/час, теплообменник способен передать мощность, значительно превышающую номинал электрического ТЭНа, что обеспечивает ускоренный нагрев воды в зимнем режиме.

Вход и выход теплообменника выведены на корпус, что требует внимания при проектировании обвязки. Важным параметром является возможность подключения к системам как с принудительной циркуляцией (насос), так и с гравитационной (самотечной), хотя последнее требует тщательного гидравлического расчета диаметров труб для преодоления сопротивления змеевика.

Пользователь должен учитывать, что максимальная температура нагрева воды в режиме косвенного обмена ограничена температурой подачи теплоносителя от котла. Если котел настроен на низкотемпературный режим (например, 45–50°C в межсезонье), нагрев воды в бойлере выше этой температуры будет невозможен без включения электрического ТЭНа. Управление приоритетом нагрева (ГВС или отопление) в данной модели осуществляется внешними средствами автоматики системы отопления, так как встроенный термостат бойлера управляет только электрической частью.

4. Защита внутренней ёмкости и материаловедение

Долговечность накопительного водонагревателя напрямую зависит от качества антикоррозийной защиты внутреннего бака. В модели Atlantic CWH 080 D400-2-B реализована многоуровневая система защиты.

Эмаль Diamond-quality

Внутренняя поверхность стального резервуара покрыта стеклокерамической эмалью с высоким содержанием циркония. Нанесение эмали производится электростатическим жидким способом с последующим обжигом при температуре 850°C. Введение циркония в состав эмали повышает её пластичность и устойчивость к термическим деформациям. При циклических перепадах температур (нагрев-остывание) стальной бак подвергается микроскопическим расширениям и сжатиям. Стандартная эмаль со временем может покрываться микротрещинами, открывающими доступ воде к металлу. Циркониевая добавка обеспечивает коэффициент теплового расширения эмали, близкий к коэффициенту стали, сохраняя целостность покрытия на протяжении расчетного срока службы.

Магниевый анод и O'Pro

В качестве активной электрохимической защиты используется сменный магниевый анод. В данной модели он работает в комплексе с технологией O’Pro (Ohmic Protection). Суть технологии заключается в установке омического сопротивления (резистора) между анодом и прочими элементами бака. Это решение снижает паразитный гальванический ток между анодом и нагревательным элементом, что замедляет расход магниевого анода. Инженерные испытания показывают увеличение срока службы анода до 50% по сравнению с классическими схемами прямого подключения, что позволяет увеличить интервал технического обслуживания.

5. Теплоизоляция и энергетическая эффективность

Энергоэффективность бойлера определяется не столько способом нагрева, сколько способностью сохранять аккумулированное тепло. Atlantic CWH 080 использует теплоизоляцию из пенополиуретана высокой плотности (High-density polyurethane foam), экологически нейтрального (без содержания хлорфторуглеродов — CFC-free).

Толщина изоляционного слоя варьируется в зависимости от зоны бака, обеспечивая минимизацию "тепловых мостиков". Ключевым показателем эффективности являются тепловые потери в режиме ожидания (standby losses). Для модели объемом 80 литров суточные потери энергии при температуре воды 65°C и температуре окружающей среды 20°C составляют менее 1.5 кВт·ч/24ч. Это означает, что при отсутствии водоразбора бойлер расходует минимальное количество энергии на поддержание температуры, что критично как для электрического, так и для косвенного режима работы (снижая частоту тактования котла).

Внешний корпус выполнен из стали с порошковым окрашиванием, что обеспечивает защиту изоляции от механических повреждений и воздействия ультрафиолета (при установке в помещениях с естественным освещением). Класс защиты корпуса соответствует стандарту IP24. Первая цифра "2" означает защиту от попадания твердых предметов диаметром более 12,5 мм (защита от касания пальцами). Вторая цифра "4" гарантирует защиту от брызг воды, падающих в любом направлении. Это позволяет устанавливать прибор в ванных комнатах в зонах, регламентированных ПУЭ (обычно Зона 2 и далее), при условии соблюдения правил электромонтажа.

6. Электрическая часть и управление

Электрическая схема устройства рассчитана на однофазное подключение к сети 230 В / 50 Гц. Номинальная мощность ТЭНа составляет 1500 Вт (1.5 кВт). Такая мощность выбрана как баланс между скоростью нагрева и нагрузкой на бытовую электросеть. Ток потребления составляет около 6.5–6.8 А, что позволяет использовать стандартную проводку сечением 1.5 мм² (медь) и защитный автомат номиналом 10А или 16А.

Термостат и защита от перегрева

Управление температурой осуществляется внешним механическим регулятором, расположенным на нижней крышке прибора. Капиллярный термостат обеспечивает точность поддержания температуры с гистерезисом порядка 3–5°C. Важным элементом безопасности является наличие аварийного термоотсекателя (термического выключателя), который физически разрывает цепь питания при неконтролируемом повышении температуры воды (например, при залипании контактов основного термостата), предотвращая закипание и разрыв бака.

Индикация работы электрического нагрева реализована посредством светового индикатора на панели управления. Следует отметить, что индикатор активен только при подаче питания на ТЭН. В режиме косвенного нагрева от котла (без подключения электричества) индикация температуры или процесса нагрева отсутствует, если не установлен внешний термометр (в данной модели предусмотрен аналоговый стрелочный термометр на корпусе).

7. Гидравлическое подключение и монтаж

Монтаж бойлера Atlantic CWH 080 D400-2-B требует строгого соблюдения гидравлической схемы. Патрубки подключения холодной и горячей воды имеют стандартный диаметр 1/2 дюйма. Патрубки теплообменника (вход/выход) также стандартизированы.

Обязательные компоненты обвязки:

1. Предохранительный клапан. Входит в комплект поставки или приобретается отдельно (зависит от партии). Установка клапана на патрубке входа холодной воды строго обязательна. Он выполняет две функции: предотвращает возврат нагретой воды в магистраль холодного водоснабжения (обратный клапан) и сбрасывает избыточное давление (свыше 6–8 бар), возникающее при термическом расширении воды.

2. Диэлектрическая муфта. Рекомендуется к установке на патрубке выхода горячей воды для предотвращения электрохимической коррозии резьбовых соединений при использовании металлических труб.

3. Запорная арматура. Установка шаровых кранов на всех входах и выходах обязательна для обеспечения сервисного обслуживания без слива всей системы дома.

При подключении контура теплообменника рекомендуется предусмотреть систему воздухоотведения (автоматический воздухоотводчик в верхней точке подключения змеевика), чтобы избежать образования воздушных пробок, блокирующих циркуляцию теплоносителя.

8. Сценарии эксплуатации и принятие решения

Решение о приобретении Atlantic CWH 080 D400-2-B должно базироваться на анализе конкретных условий эксплуатации. Данная модель не является универсальной заменой обычному электрическому бойлеру, её потенциал раскрывается только в комбинированных системах.

Оптимальный профиль использования:

• Частный дом с газовым или твердотопливным котлом. Зимой вода греется попутно с отоплением (экономия электричества), летом — от сети.

• Регионы с жесткой водой. Технология Steatite является прямым показанием к применению, если анализ воды показывает высокое содержание солей кальция и магния.

• Потребность в бесперебойном ГВС. Наличие двух источников энергии повышает надежность системы жизнеобеспечения (резервирование).

Ограничения и противопоказания:

• Квартиры с центральным отоплением. Подключение к общедомовым стоякам отопления технически возможно, но часто запрещено управляющими компаниями и законодательством (нарушение гидравлического баланса дома, учет тепла). Использование только как электрического бойлера в квартире экономически нецелесообразно из-за более высокой стоимости самой модели по сравнению с серией без теплообменника (например, Atlantic Steatite Elite).

• Низкотемпературные системы отопления (тепловые насосы). Площади змеевика данной модели может быть недостаточно для эффективного нагрева воды от теплоносителя с температурой 35–45°C. Для таких систем требуются специализированные бойлеры с увеличенной площадью теплообмена (от 1.0 м² и выше).

• Семьи из 4+ человек с высоким расходом воды. Объем 80 литров является пограничным. При одновременном принятии душа и использовании кухни запаса горячей воды может не хватить. В этом случае следует рассмотреть модели объемом 100 или 120 литров.

9. Регламент технического обслуживания

Для сохранения гарантийных обязательств производителя и обеспечения безопасности эксплуатации пользователь обязан соблюдать график ТО.

1. Проверка анода. Ревизия состояния магниевого анода должна проводиться не реже одного раза в 12–24 месяца (зависит от жесткости воды). При истощении анода более чем на 50% требуется его замена. Игнорирование этого требования приведет к сквозной коррозии бака.

2. Проверка клапана. Ежемесячно рекомендуется принудительно открывать предохранительный клапан (поднятием флажка) для промывки от известковых отложений и проверки его подвижности.

3. Очистка бака. Раз в 2–3 года (при жесткой воде чаще) рекомендуется удалять скопившийся шлам из нижней части бака и очищать колбу ТЭНа от накипи. Благодаря "сухой" конструкции, сам нагревательный элемент очистки не требует, очищается только поверхность защитной колбы.

10. Инженерное резюме

Бойлер Atlantic CWH 080 D400-2-B представляет собой технически сбалансированное решение среднего ценового сегмента, ориентированное на максимальную автономность и ресурсность. Сочетание "сухого" керамического нагревателя и спирального теплообменника делает его рациональным выбором для владельцев индивидуальных систем отопления, стремящихся к оптимизации затрат на электроэнергию без ущерба для надежности оборудования. Конструкция лишена избыточных электронных компонентов, что повышает отказоустойчивость в условиях нестабильных электросетей. Выбор данной модели оправдан при наличии технической возможности подключения к контуру отопления и при соблюдении регламента по замене магниевого анода. Это не просто водонагреватель, а элемент интегрированной инженерной системы дома, требующий соответствующего квалифицированного монтажа и понимания принципов гидравлики.

Каждый элемент конструкции — от циркониевой эмали до омического резистора — служит одной цели: продлению жизненного цикла изделия в агрессивной водной среде и обеспечению безопасности пользователя. При правильном расчете нагрузок и корректной обвязке устройство способно обеспечить стабильное горячее водоснабжение на протяжении 7–10 лет и более.

11. Спецификация ключевых узлов и материалов (Data Sheet)

Для окончательного принятия решения приводим структурированные данные по материалам и компонентам, используемым в конструкции CWH 080 D400-2-B.

• Бак: Сталь конструкционная, толщина стенки >1.8 мм, сварка микроплазменным методом (швы авиационного стандарта).

• Покрытие: Эмаль класса "Diamond-quality" с добавлением Zr (Циркония).

• Изоляция: Пенополиуретан (PU) высокой плотности, теплопроводность λ ≈ 0.022 Вт/(м·К).

• ТЭН: Керамический (Steatite), помещен в стальную эмалированную гильзу. Удельная поверхностная нагрузка < 4 Вт/см².

• Теплообменник: Стальная труба, эмалированная снаружи. Диаметр подключения 3/4" или 1/2" (требует уточнения по конкретной партии/ревизии, чаще 3/4" для контура отопления).

• Термостат: Капиллярный, механический, с интегрированной защитой от перегрева (отсечка при ~83±5°C).

• Внешняя оболочка: Листовая сталь, эпокси-полиэфирная краска (стойкость к влаге и царапинам).

12. Анализ экономической целесообразности (ROI Logic)

При сравнении стоимости модели Atlantic CWH 080 D400-2-B с классическим электрическим аналогом (например, Atlantic Steatite VM 080 D400-2-BC), пользователь заметит разницу в цене (CWH дороже за счет теплообменника). Расчет окупаемости базируется на разнице тарифов энергоносителей.

• Сценарий: Зимний период (180 дней).

• Электрический нагрев: Стоимость 1 кВт·ч электроэнергии существенно выше стоимости 1 кВт·ч тепловой энергии, полученной от газового котла (в зависимости от региональных тарифов разница может быть в 2–3 раза).

• Комбинированный нагрев: При использовании теплообменника основной нагрев воды происходит по тарифу газа/твердого топлива.

Математическая модель показывает, что при активном потреблении ГВС (нагрев полного объема 80 литров минимум 1 раз в сутки) разница в стоимости оборудования окупается в течение 1.5–2 отопительных сезонов. После прохождения точки безубыточности устройство начинает генерировать чистую экономию семейного бюджета. Если же котел в доме отсутствует или используется крайне редко, инвестиция в модель CWH является экономически необоснованной (замороженный капитал в неиспользуемом узле теплообменника).

Таким образом, выбор данной модификации является тестом на рациональность: покупка оправдана фактами и расчетами, а не маркетинговыми обещаниями. Инженерная логика Atlantic CWH 080 направлена на долгосрочную эффективность и системную интеграцию.

13. Часто задаваемые технические вопросы (Engineering FAQ)

Вопрос: Можно ли использовать антифриз (пропиленгликоль) в контуре теплообменника? Ответ: Да, конструкция стального эмалированного змеевика допускает использование неагрессивных теплоносителей, предназначенных для систем отопления. Однако следует учитывать, что теплоемкость антифриза ниже, чем у воды, что незначительно увеличит время нагрева в косвенном режиме.

Вопрос: Будет ли работать косвенный нагрев, если отключить электричество в доме? Ответ: Нагрев воды в баке будет происходить, если продолжает работать котел и циркуляционный насос системы отопления (многие газовые котлы зависимы от электричества). Если система отопления энергонезависимая (гравитационная, твердотопливный котел без насоса), то косвенный нагрев будет работать при условии правильного гидравлического уклона труб к бойлеру. Электрическая часть самого бойлера для процесса теплообмена не нужна.

Вопрос: Зачем нужен обратный клапан, если давление в системе стабильное? Ответ: При нагреве вода расширяется. Так как вода несжимаема, давление в замкнутом объеме бака резко возрастает. Без сбросного клапана это давление деформирует бак и приведет к течи. Функция обратного клапана предотвращает выдавливание горячей воды обратно в холодную трубу при падении давления в городской сети (или отключении насосной станции), защищая ТЭН от работы "на сухую" (хотя стеатитовый ТЭН более защищен, это все равно аварийный режим).

Вопрос: Почему стрелка термометра опускается, хотя водой не пользовались? Ответ: Аналоговый термометр на корпусе показывает температуру в верхней части бака или в зоне датчика. Незначительное снижение показаний может быть следствием естественного выравнивания температуры внутри объема (перемешивания слоев) или теплопотерь через патрубки, если не установлены "тепловые ловушки" (изгибы труб) или отсутствует теплоизоляция на трубах горячей воды. Это нормальный физический процесс, если потери не превышают паспортных значений.
