Инженерная спецификация и эксплуатационный анализ: Atlantic Nanto SWH 15A M-N1 2000W

Данный документ представляет собой углубленный технический анализ электрического накопительного водонагревателя Atlantic модели Nanto SWH 15A M-N1. Материал систематизирован для обеспечения рационального процесса принятия решения при проектировании систем локального горячего водоснабжения (Point-of-Use) с верхней точкой монтажа. Анализ базируется на законах термодинамики, гидравлических расчетах и нормативах электробезопасности, полностью исключая маркетинговые упрощения и субъективные оценки.

Архитектурная идентификация: Специфика серии «A»

Модель Atlantic Nanto SWH 15A M-N1 (версия 2000W) является специализированным инженерным решением, разработанным исключительно для установки над раковиной (Above-sink). Индекс «A» в маркировке определяет не просто комплектацию крепежа, а фундаментальную архитектуру гидравлической системы внутри резервуара.

Гравитационный вектор и гидравлическая схема:

Ключевой особенностью модели «A» является нижнее расположение патрубков подключения. В отличие от моделей «U» (Under-sink), где патрубки выведены вверх, здесь применяется классическая гравитационная схема:

1. Вход холодной воды: Патрубок (синее кольцо) подает воду в нижнюю зону бака. Важнейшим элементом здесь является рассекатель потока (дефлектор), который предотвращает турбулентное смешивание входящей холодной воды с уже нагретым верхним слоем. Это обеспечивает сохранение температурной стратификации.

2. Забор горячей воды: Патрубок (красное кольцо) сообщается с высокой трубкой внутри бака, заборное отверстие которой находится в самой верхней точке купола резервуара. Именно там, согласно законам конвекции, скапливается вода с максимальной энтальпией (наиболее горячая).

Критическое инженерное предупреждение: Категорически запрещено переворачивать модель «A» патрубками вверх для установки под мойку. При инверсии трубка забора горячей воды окажется внизу (в зоне холодной воды), а ТЭН может оказаться в воздушном пузыре в верхней части перевернутого бака, что неизбежно приведет к его перегоранию в течение первых минут работы. Пространственная ориентация прибора жестко детерминирована его внутренней конструкцией.

Термодинамика и Плотность мощности: 133 Вт/литр

Определяющей характеристикой Nanto SWH 15A является высокое соотношение активной мощности к номинальному объему. При емкости резервуара 15 литров мощность нагревательного элемента составляет 2000 Вт. Это обеспечивает удельную плотность мощности 133.3 Вт на 1 литр.

Для сравнения: стандартные бытовые бойлеры объемом 80–100 литров с ТЭНом 1500 Вт имеют показатель удельной мощности всего около 15–18 Вт/л. Таким образом, энерговооруженность модели Nanto выше почти в 8 раз.

Физика нагрева и Recovery Rate:

Столь высокая плотность мощности переводит прибор из класса классических накопителей в категорию устройств быстрого восстановления (Rapid Recovery).

Расчетное время нагрева полного объема (15 литров) с температуры входящей воды 15°C до целевых 65°C ($\Delta T = 50°C$) определяется формулой тепловой энергии:

Где $c$ — удельная теплоемкость воды (4186 Дж/кг·К).

Для нагрева требуется затратить энергию, которую ТЭН мощностью 2000 Вт передаст воде примерно за 24–26 минут.

Однако в реальной эксплуатации на кухне или в умывальнике более важен параметр Скорости восстановления. При стандартном потоке через смеситель (около 4 л/мин) и прерывистом режиме использования (помыть руки, ополоснуть посуду), ТЭН мощностью 2 кВт способен компенсировать теплопотери практически в режиме реального времени. Если пользователь сливает 3-4 литра горячей воды, система восстановит их температуру буквально за 5-7 минут. Это создает эксплуатационный эффект «бесконечной» горячей воды при дробном потреблении, нивелируя малый физический объем бака.

Конструктив корпуса и Эргономика пространства

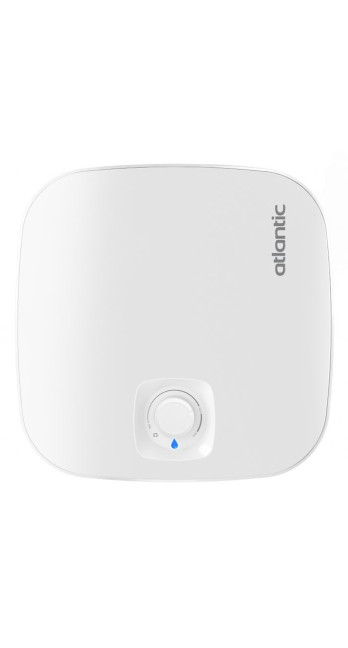

Форм-фактор корпуса Nanto SWH 15A — прямоугольная призма (куб) со скругленными гранями. Габаритные размеры (360 x 360 x 324 мм) оптимизированы для настенного монтажа в условиях ограниченного пространства.

Установка бойлера над мойкой часто сопряжена с дефицитом места между смесителем и навесными шкафами или полками. Квадратная форма позволяет эффективнее использовать доступный объем по сравнению с цилиндрическими моделями («бочонками»), которые оставляют неиспользуемые угловые зоны.

Корпус выполнен из ударопрочного пластика, устойчивого к ультрафиолету. Это важно, так как при установке над мойкой прибор часто находится на виду, иногда под прямыми солнечными лучами из окна. Качество полимера гарантирует отсутствие пожелтения (деградации пластика) на протяжении всего срока службы.

Технология O'Pro: Электрохимическая защита в малом объеме

Для 15-литрового резервуара, работающего в условиях циклического нагрева и постоянного притока насыщенной кислородом холодной воды, электрохимическая коррозия является главной угрозой герметичности. Atlantic применяет в серии Nanto технологию O’Pro (Ohmic Protection).

Принцип действия и физика процесса:

В классической схеме водонагревателя медный ТЭН и стальной бак образуют гальваническую пару. В присутствии воды (электролита) возникает разность потенциалов, приводящая к протеканию ионного тока. Этот ток разрушает более активный металл — магниевый анод, установленный для защиты, а после его истощения начинает разрушать сталь бака (на сварных швах).

В малых объемах с мощным нагревателем этот процесс протекает агрессивно из-за высокой температуры и турбулентности. Технология O'Pro внедряет в электрическую цепь между анодом и катодом (баком) пассивное омическое сопротивление (резистор номиналом около 580 Ом).

Инженерный эффект: Резистор выравнивает электрические потенциалы элементов. Это снижает силу защитного тока до необходимого минимума, достаточного для катодной поляризации стали, но предотвращает избыточный, паразитный расход магния.

Результат: Скорость растворения магниевого анода снижается. Производитель декларирует увеличение ресурса анода на 50% по сравнению с системами без омического балансира. Для пользователя это означает увеличение интервала технического обслуживания (замены анода) до 1.5–2 лет, что снижает стоимость владения (TCO — Total Cost of Ownership).

Нагревательный элемент: Медь и Теплопередача

Прибор оснащен погружным («мокрым») нагревательным элементом, изготовленным из высококачественной меди.

Инженерное обоснование материала:

Медь выбрана за свой коэффициент теплопроводности (λ ≈ 390 Вт/(м·К)). Для передачи 2000 Вт энергии воде с относительно малой площади поверхности спирали (компактный ТЭН для малого бака) требуется материал с минимальным термическим сопротивлением. Медь обеспечивает мгновенный съем тепла, предотвращая критический перегрев самой нити накаливания.

Эксплуатационное ограничение и водоподготовка:

Высокая удельная тепловая нагрузка на поверхность ТЭНа (Ватт на кв. см) провоцирует ускоренную кинетику кристаллизации солей жесткости (накипи). В модели SWH 15A накипь на трубке ТЭНа образуется быстрее, чем в моделях малой мощности. Накипь, являясь теплоизолятором, нарушает теплоотвод, что может привести к локальному перегреву элемента.

Вывод: Данная модель требует ответственного подхода к качеству воды. Если жесткость воды в магистрали превышает 7–8 мг-экв/л (жесткая вода), установка полифосфатного фильтра или системы умягчения на входе является обязательным условием долговечности. Без водоподготовки ТЭН может потребовать механической чистки уже через 6-8 месяцев эксплуатации.

Материаловедение: Циркониевая эмаль и Изоляция

Внутренний стальной резервуар защищен стеклокерамической эмалью с добавлением диоксида циркония (ZrO₂).

Функция циркония:

Малые бойлеры испытывают колоссальные термические стрессы. Цикл «холодная вода 10°C — нагрев до 65°C — слив — холодная вода» может повторяться десятки раз в сутки. Стальной бак постоянно «дышит» (расширяется и сжимается). Обычная хрупкая эмаль в таком режиме быстро покрывается сеткой микротрещин.

Циркониевые добавки модифицируют кристаллическую решетку керамики, придавая ей свойства псевдопластичности и приближая коэффициент линейного термического расширения эмали к коэффициенту стали. Это обеспечивает адгезию на молекулярном уровне: покрытие деформируется синхронно с металлом, не теряя целостности.

Теплоизоляция:

В модели используется пенополиуретан высокой плотности (High-density polyurethane), не содержащий фреонов (CFC-free). Эффективная теплоизоляция критически важна для малых объемов, так как отношение площади поверхности (через которую уходит тепло) к объему воды у них наихудшее. Изоляция Nanto минимизирует статические теплопотери, позволяя воде оставаться горячей в течение ночи при выключенном питании. Внешний корпус при этом остается холодным, что безопасно при случайном касании (важно при установке над умывальником).

Управление и Индикация

Система управления модели SWH 15A реализована на базе механического капиллярного термостата.

Надежность механики:

Отсутствие сложной электроники (микропроцессоров, цифровых дисплеев) делает бойлер нечувствительным к перепадам напряжения и импульсным помехам в сети, что является весомым преимуществом для эксплуатации в загородных домах или районах с нестабильным электроснабжением.

Режим Eco:

На поворотном регуляторе выделена зона комфорта (Eco). В этом положении поддерживается температура порядка 50–55°C. Эксплуатация в этом режиме является наиболее рациональной:

1. Точка накипеобразования: Интенсивное выпадение карбонатов кальция начинается при температурах выше 60°C. Режим Eco позволяет эксплуатировать бойлер ниже этого порога, резко продлевая жизнь ТЭНу.

2. Энергоэффективность: Снижение дельты температур между водой и окружающим воздухом уменьшает тепловые потери.

3. Безопасность: Температура 50°C комфортна для мытья рук и посуды, но не вызывает мгновенных ожогов, что критично при использовании детьми.

Требования к монтажу и Гидравлической обвязке

Установка модели «A» (над мойкой) требует строгого соблюдения строительных норм и инструкций производителя.

1. Группа безопасности:

В комплект поставки входит комбинированный предохранительный клапан. Он выполняет две функции: стравливает избыточное давление (срабатывание настроено на 8 бар +/- 0.5) и предотвращает обратный слив воды в стояк при отключении водоснабжения.

Важный нюанс: При нагреве вода расширяется (на 15 литров прирост объема незначителен, но давление растет резко несжимаемой жидкостью). Капание воды из дренажного носика клапана — нормальный физический процесс. Дренажную трубку необходимо отвести в сифон раковины или канализацию. Глушить носик клапана категорически запрещено — это приведет к разрыву бака.

2. Диэлектрическая защита:

Использование диэлектрической муфты (в комплекте) на патрубке горячей воды обязательно, если разводка выполнена металлическими трубами. Она электрически развязывает бак от трубопровода, защищая от блуждающих токов.

3. Подключение к смесителю:

Благодаря стандартной резьбе 1/2 дюйма и нижнему расположению патрубков, подключение к смесителю осуществляется стандартными гибкими шлангами. Рекомендуется минимизировать длину шлангов для снижения гидравлического сопротивления и теплопотерь.

Электрическая инженерия: Нагрузка и Защита

Потребляемая мощность 2000 Вт формирует ток нагрузки: $I = 2000 / 230 \approx 8.7$ Ампер.

Это накладывает жесткие требования к качеству электропроводки:

• Сечение кабеля: Медь, минимум 1.5 мм² (согласно ПУЭ для длительных токовых нагрузок до 16А). Рекомендуется 2.5 мм² для запаса надежности.

• Автомат защиты: Линия должна быть защищена автоматическим выключателем номиналом 10А или 16А.

• Дифференциальная защита: Учитывая, что прибор работает в непосредственном контакте с водой и находится в зоне возможного попадания брызг, установка УЗО (Устройства Защитного Отключения) с током утечки 10 мА или 30 мА является обязательным стандартом безопасности. Это защитит пользователя от поражения током в случае пробоя изоляции ТЭНа.

• Заземление: Эксплуатация без защитного заземления запрещена.

Класс защиты IP24:

Индекс «2» — защита от проникновения пальцев (безопасность детей).

Индекс «4» — защита от брызг, падающих в любом направлении.

Это позволяет устанавливать бойлер в непосредственной близости от раковины (Зона 2 или 3 согласно стандартам зонирования ванных комнат), но не под прямым струйным душем.

Сценарии применения: Границы возможностей

Для чего идеально подходит Atlantic Nanto SWH 15A (2000W):

1. Кухонная мойка: Объем 15 литров при температуре 65°C дает около 30 литров смешанной теплой воды (40°C). Этого достаточно для мытья большого количества посуды, включая кастрюли. Высокая мощность быстро восполняет запас.

2. Умывальник в офисе/мастерской: Комфортное мытье рук, утренний туалет.

3. Аварийный резерв: В период отключения ГВС может обеспечить минимальные гигиенические потребности.

Для чего не подходит:

1. Полноценный душ: 15 литров (даже с высокой мощностью) — это пограничное значение для душа. При экономном расходе (лейка с малым протоком) можно быстро ополоснуться (2-3 минуты), но комфортного длительного приема душа прибор не обеспечит. Для душа рекомендован объем от 30-50 литров.

2. Наполнение ванны: Физически невозможно.

Техническое обслуживание (Регламент)

Надежность O'Pro не отменяет необходимости планового ТО.

• Периодичность: Первый осмотр рекомендован через 12 месяцев. Далее, в зависимости от износа анода, интервал может быть продлен до 18-24 месяцев.

• Операции: Слив воды, демонтаж фланца, очистка бака от шлама, удаление накипи с ТЭНа, замена магниевого анода.

• Ремонтопригодность: Конструкция фланца и доступность запчастей (ТЭН, прокладка, анод) делают модель ремонтопригодной на протяжении всего срока службы (расчетный срок — 7-10 лет).

Сравнительная инженерия: Nanto 15A vs Nanto 10A

Почему стоит выбрать 15 литров вместо 10, если мощность одинакова (2000 Вт)?

• Буферная емкость: 15 литров дают на 50% больше запаса горячей воды. Это критично при залповом разборе (например, наполнение большой кастрюли или ведра для мытья пола). Модель 10А в такой ситуации начнет выдавать холодную воду быстрее.

• Инерция: Больший объем воды обладает большей температурной инерцией, что снижает частоту тактования (включения/выключения) термостата при микро-разборах воды, продлевая ресурс контактной группы.

• Габариты: Разница в габаритах между 10Л и 15Л минимальна (несколько сантиметров высоты), поэтому при наличии места выбор 15-литровой версии всегда инженерно более оправдан для кухни.

Экологический и Экономический аспект

Система Point-of-Use (установка в точке использования) является наиболее энергоэффективной стратегией для кухни.

Исключаются потери в длинных трубах от центрального стояка. Пользователь не сливает литры остывшей воды в канализацию, ожидая горячую. Экономия воды и энергии на дистанции года эксплуатации полностью окупает стоимость прибора. Кроме того, материалы бойлера (сталь, медь, полипропилен) подлежат вторичной переработке, что соответствует современным экологическим стандартам.

Резюме инженерной целесообразности

Atlantic Nanto SWH 15A M-N1 2000W — это эталон компактной тепловой машины. Инженеры Atlantic смогли упаковать мощность полноценного бойлера в компактный кубический корпус, оснастив его системой защиты профессионального уровня.

Это устройство для тех, кто понимает физику комфорта: 15 литров с мощностью 2 кВт — это "золотое сечение" для кухонных задач, гарантирующее, что пользователь никогда не останется с холодной водой в процессе мытья посуды. Отказ от излишней электроники в пользу надежной механики и пассивной защиты O'Pro делает Nanto "автоматом Калашникова" в мире малых водонагревателей: простым, эффективным и безотказным. Покупка данной модели — это рациональная инвестиция в бытовую инфраструктуру, обеспечивающая независимость от централизованных систем ГВС с максимальным КПД.

Дополнительный анализ гидродинамики

В модели SWH 15A, несмотря на малый объем, применена полноценная система смешивания. Холодная вода, поступающая через дефлектор, равномерно вытесняет горячую вверх. Коэффициент использования объема достигает 90-92%. Это означает, что пользователь может слить почти все 15 литров горячей воды без заметного падения температуры. В дешевых аналогах температура начинает падать уже после слива 50% объема из-за паразитного перемешивания. Это скрытое, но важное преимущество инженерии Atlantic, которое становится очевидным только в процессе эксплуатации.

Сертификация и Соответствие стандартам

Модель соответствует директивам ЕС по низковольтному оборудованию (LVD) и электромагнитной совместимости (EMC). Заявленная степень защиты IP24 подтверждена лабораторными испытаниями. Энергоэффективность соответствует классу B или A (в зависимости от методики ErP для малых объемов), что является отличным показателем для электрических нагревателей прямого действия. Это документированное подтверждение того, что Nanto SWH 15A — это продукт глобального инженерного качества, а не локальная адаптация бюджетных решений.
