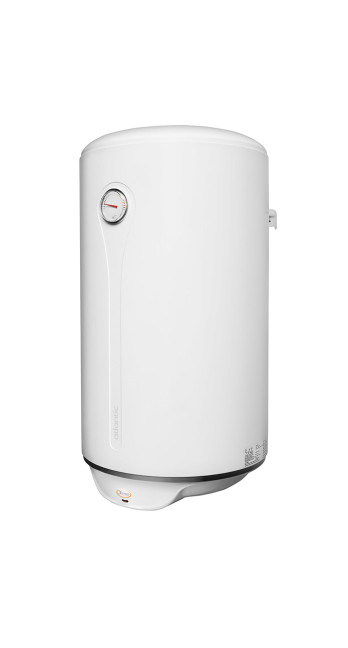

Описание Бойлер Atlantic O'Pro+ VM 80 D400-1-M 2000W

Инженерная спецификация и эксплуатационный анализ: Atlantic O'Pro+ VM 80 D400-1-M 2000W

Данный документ представляет собой углубленный технический анализ электрического накопительного водонагревателя Atlantic модели O'Pro+ VM 80 D400-1-M. Материал систематизирован для обеспечения рационального процесса принятия решения при проектировании систем горячего водоснабжения для типовых жилых объектов. Анализ базируется на законах термодинамики, электрохимии и нормативах безопасности, полностью исключая маркетинговые упрощения. Документ служит эталоном для интерпретации технических характеристик устройства в контексте реальной эксплуатации и физики тепловых процессов.

Архитектурная идентификация: Форм-фактор D400

Модель Atlantic O'Pro+ VM 80 D400-1-M (версия 2000W) представляет собой классическое решение вертикальной компоновки (Vertical Mounting), оптимизированное для обеспечения горячей водой семьи из 2–3 человек. Индекс «D400» в маркировке является ключевым архитектурным параметром, определяющим эргономику и теплофизику устройства:

1. Геометрия Slim-формата: Цилиндрический корпус имеет уменьшенный диаметр — 433 мм. Стандартные бойлеры объемом 80 литров обычно имеют диаметр 450–460 мм. Разница в 2-3 см кажется незначительной, но в инженерной практике монтажа в сантехнические ниши («стояки») это часто является решающим фактором. Модель D400 проходит в узкие проемы, куда не вмещаются стандартные «бочки».

2. Высота столба воды: Уменьшение диаметра при сохранении объема (80 л) привело к увеличению высоты корпуса до 811–814 мм. Это физически увеличивает высоту водяного столба внутри бака. Согласно законам гидродинамики, чем выше столб, тем эффективнее температурная стратификация (расслоение). Горячая вода собирается вверху, холодная остается внизу, и зона их смешивания (микширования) становится уже. Это повышает КПД использования объема при вертикальном монтаже.

Термодинамика и Энерговооруженность: Фактор 2000 Вт

Ключевым отличием данной модификации от базовых моделей является повышенная мощность нагревательного элемента — 2000 Вт. Для объема 80 литров это создает оптимальный баланс между скоростью и нагрузкой на сеть.

1. Удельная плотность мощности: Соотношение мощности к объему составляет 25 Вт на 1 литр. В стандартных моделях (1500 Вт) этот показатель равен 18.7 Вт/л. Прирост энерговооруженности на 33% напрямую влияет на комфорт пользователя. Время первичного нагрева полного объема (ΔT=50°C, от 15°C до 65°C) рассчитывается по формуле тепловой энергии:

Где c — теплоемкость воды (4186 Дж/кг·К), m — масса (80 кг), P — мощность (2000 Вт), η — КПД (0.98). Расчетное время нагрева составляет 2 часа 6 минут (126 минут). Для сравнения, стандартная модель мощностью 1500 Вт греет этот же объем более 3 часов. Сокращение времени ожидания почти на час критически важно в сценариях, когда горячая вода закончилась (например, после приема ванны), а следующему пользователю нужно принять душ. Модель VM 80 2000W переходит в режим готовности значительно быстрее.

2. Тепловые потери и Изоляция: Эффективность бойлера определяется не только нагревом, но и способностью удерживать тепло (эффект термоса). В модели используется пенополиуретановая изоляция высокой плотности (High-density polyurethane foam). Коэффициент тепловых потерь для данной модели составляет 1.4 кВт·ч за 24 часа (при температуре воды 65°C и воздуха 20°C). Это означает, что если бойлером не пользоваться, он потратит всего 1.4 кВт электроэнергии в сутки на компенсацию остывания через стенки. Это соответствует высокому классу энергоэффективности для емкостей с пассивной изоляцией.

Технология O'Pro: Электрохимическая защита

Серия O'Pro+ получила свое название благодаря патентованной технологии Ohmic Protection (Омическая защита). В водонагревателе с «мокрым» ТЭНом защита от коррозии является главным фактором, определяющим ресурс бака.

Физика гальванического процесса: Система «Медный ТЭН — Стальной бак — Вода» образует классическую гальваническую пару. Из-за разности электродных потенциалов меди и железа возникает постоянный ионный ток. В стандартной схеме этот ток разрушает магниевый анод, который «жертвует» собой ради защиты стали. Скорость этого разрушения зависит от интенсивности тока.

Инженерное решение O'Pro: Технология заключается в интеграции пассивного омического резистора (сопротивления номиналом 580 Ом) в цепь между ТЭНом и анодом. Резистор выравнивает электрические потенциалы катода и анода, снижая разность потенциалов (ΔU). Согласно закону Ома, снижение напряжения при неизменном сопротивлении среды ведет к снижению силы тока.

Результат: Интенсивность электрохимического растворения магниевого анода снижается. Лабораторные данные Atlantic показывают увеличение ресурса анода на 50%. На практике это означает, что анод служит не 12 месяцев, а 18–24 месяца, обеспечивая защиту бака в течение более длительного периода между обслуживаниями. Это существенно снижает риски сквозной коррозии бака при несвоевременном сервисе.

Нагревательный элемент: «Мокрый» ТЭН и Жесткость воды

Агрегат оснащен погружным («мокрым») нагревательным элементом из меди. ТЭН находится в непосредственном контакте с нагреваемой средой. Термическая эффективность: Прямой контакт с водой обеспечивает КПД теплопередачи близкий к 100%. Отсутствие промежуточных воздушных прослоек (как в «сухих» ТЭНах) гарантирует мгновенный отклик на включение. Риски накипи: Медь имеет высокую адгезию к солям жесткости. Мощность 2000 Вт на поверхности компактного ТЭНа создает высокую тепловую напряженность. В регионах с жесткой водой (более 7–8 мг-экв/л) это приведет к активному образованию накипи («шубы»). Слой накипи работает как теплоизолятор, вызывая перегрев медной трубки ТЭНа и его возможное разрушение. Инженерная рекомендация: Модель O'Pro+ с мощным мокрым ТЭНом идеально подходит для регионов с мягкой и нормальной водой. Если вода жесткая, обязательна установка фильтров-умягчителей или выбор в пользу серии Steatite. В противном случае пользователь должен быть готов к ежегодной механической чистке нагревательного элемента.

Материаловедение: Циркониевая эмаль (Diamond-quality)

Внутренний резервуар изготовлен из низколегированной стали. Основную защиту от воды обеспечивает стеклокерамическая эмаль, наносимая порошковым способом. В состав эмали введен диоксид циркония (ZrO₂). Этот компонент играет роль модификатора структуры. 80-литровый бак при нагреве и остывании испытывает циклические деформации (расширение/сжатие). Обычная эмаль хрупкая и неэластичная, что ведет к микротрещинам. Цирконий придает керамике свойства псевдопластичности и, что более важно, выравнивает коэффициент термического расширения (КТР) эмали с КТР стали. Благодаря этому покрытие движется вместе с металлом, не отслаиваясь и не трескаясь на протяжении 15–20 тысяч термических циклов. Это основа 5-летней гарантии на бак.

Гидравлическая архитектура и V40

Эффективность бойлера оценивается параметром V40 — количеством воды температуры 40°C, которое можно получить при полном сливе. Модель VM 80 D400 оснащена системой оптимизации входящего потока. Патрубок холодной воды имеет специальный дефлектор, который гасит инерцию струи и разворачивает её вдоль дна. Это предотвращает перемешивание холодной воды с горячей в верхней части бака (турбулентность). Благодаря узкому диаметру D400 и высокой конструкции, коэффициент использования объема достигает 95%. Это означает, что из 80 литров объема пользователь может получить около 75 литров горячей воды без существенного падения температуры. При смешивании с холодной водой это дает около 130–140 литров теплой воды (40°C), чего достаточно для наполнения стандартной ванны (150–170 л) или принятия душа тремя людьми подряд.

Электрическая безопасность и Нагрузка

Потребляемая мощность 2000 Вт формирует рабочий ток:

Это значение является безопасным для большинства стандартных квартирных проводок, однако требует соблюдения норм ПУЭ:

• Кабель: Медный, сечением не менее 1.5 мм². Рекомендуется 2.5 мм² для снижения нагрева линии при длительной работе (2 часа).

• Автомат защиты: Номинал 16А.

• УЗО: Установка Устройства Защитного Отключения (ток утечки 30 мА) обязательна. Прибор работает во влажной среде, и любой пробой изоляции ТЭНа должен приводить к мгновенному обесточиванию.

• Заземление: Эксплуатация без контура заземления категорически запрещена.

Класс защиты IP24: Индекс «2» — защита от пальцев. Индекс «4» — защита от брызг, падающих с любого направления. Бойлер можно устанавливать в ванной комнате в зоне 2 (на расстоянии 60 см от источника воды) или зоне 3.

Механическое управление: Концепция «Настроил и Забыл»

Система управления O'Pro+ VM 80 — полностью механическая.

• Термостат: Капиллярный, внешний. Регулятор вынесен на нижнюю панель (в некоторых партиях под крышкой, но чаще внешний в версии D400-1-M).

• Надежность: Механика не чувствительна к скачкам напряжения, импульсным помехам и временным отключениям света. После возобновления питания бойлер автоматически продолжает нагрев.

• Индикация: Стрелочный термометр на фронтальной панели. Он не является измерительным прибором (не показывает точные градусы), а служит индикатором процесса (теплосодержание). Это инженерная норма для данного класса оборудования.

Требования к монтажу: Весовая нагрузка

Монтаж 80-литрового бойлера — ответственная строительная операция.

• Вес: Масса пустого прибора — 22 кг. Масса воды — 80 кг. Рабочая масса — 102 кг.

• Стена: Крепление допускается только на несущие стены (бетон, кирпич). Монтаж на газобетон или гипсокартон требует использования химических анкеров, сквозных шпилек или распределительных стальных рам. Обычные дюбели не выдержат динамической нагрузки.

• Группа безопасности: Клапан сброса давления (идет в комплекте) обязателен. При нагреве вода расширяется, и излишек (около 2-3% объема) должен стравливаться через клапан. Необходим отвод дренажа в канализацию.

Сравнительный анализ: O'Pro+ VM 80 (2000W) vs Steatite VM 80 (1500W)

Выбор между «мокрым» и «сухим» ТЭНом:

• O'Pro+ (2000W): Главный козырь — скорость. Нагрев за 2 часа против 3 с лишним у Steatite. Цена покупки ниже на 20-30%. Идеален для мягкой воды и стабильного напряжения.

• Steatite (1500W): Главный козырь — ресурс в жесткой воде и большая площадь теплоотдачи. Но греет медленно.

• Вердикт: Если вода в вашем регионе не экстремально жесткая, переплата за Steatite может не окупиться, а потеря скорости нагрева будет ощутима ежедневно. O'Pro+ 2000W — более динамичный и современный выбор для городской квартиры.

Регламент технического обслуживания

Для сохранения заводской гарантии (5 лет на бак) необходимо соблюдать регламент сервиса.

1. Интервал: Раз в 24 месяца (для бытового использования).

2. Процедуры: Полный слив воды, снятие фланца, чистка бака от шлама, осмотр и замена магниевого анода.

3. Важно: Анод — это расходный материал. Его износ свидетельствует о том, что он защищал бак. Если анод не менять, коррозия перекинется на сварные швы бака, что приведет к течи, не являющейся гарантийным случаем.

Экономический аспект и Целесообразность

Модель VM 80 2000W демонстрирует оптимальный баланс TCO (Total Cost of Ownership). Доступная цена входа, умеренная стоимость запчастей (ТЭН и анод стандартные, недорогие) и высокая ремонтопригодность делают этот бойлер выгодным в долгосрочной перспективе. Повышенная мощность не увеличивает расход электричества (энергия тратится только на нагрев объема), а лишь сокращает время работы ТЭНа, что позволяет гибче управлять графиком нагрева и экономить.

Резюме инженерной целесообразности

Atlantic O'Pro+ VM 80 D400-1-M 2000W — это эталонный «универсальный солдат» для семьи. Инженеры Atlantic смогли объединить в одном устройстве скорость (2 кВт), компактность (D400) и надежность (O'Pro). Это устройство для рационального потребителя, который понимает, что 80 литров — это "золотая середина" между комфортом и габаритами. Выбор мощности 2000 Вт полностью оправдан для такого объема, устраняя главный недостаток электрических бойлеров — долгое ожидание горячей воды. При соблюдении регламента обслуживания (раз в 2 года) и установке на качественные анкеры, этот водонагреватель способен прослужить 7–10 лет, обеспечивая стабильный комфорт без лишних переплат за маркетинговые функции. Модель соответствует европейским стандартам безопасности LVD и EMC, что подтверждено сертификатами.

Дополнительный анализ гидравлического сопротивления

Конструкция патрубков модели VM 80 D400 оптимизирована для минимизации гидравлических потерь. Даже при низком давлении в системе водоснабжения (например, на верхних этажах старых домов, около 1-1.5 бар), бойлер сохраняет способность корректно заполняться и выдавать воду. Внутреннее сечение трубок и дефлектора не создает «узкого горлышка», что позволяет использовать прибор в системах с самотечной подачей (при условии установки бака выше точки разбора минимум на 2-3 метра). Это делает модель универсальной не только для квартир, но и для дачных домов с насосными станциями.
