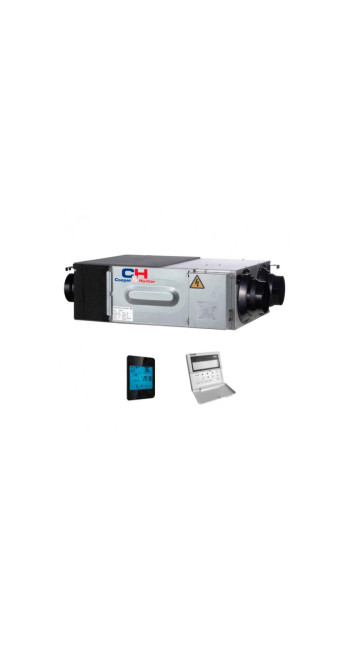

Приточно вытяжная установка Cooper&Hunter CH-HRV10K2

Описание Приточно вытяжная установка Cooper&Hunter CH-HRV10K2

Системный анализ приточно-вытяжной установки Cooper&Hunter CH-HRV10K2: Инженерная архитектура и эксплуатационная логика

Современное проектирование микроклимата в помещениях коммерческого и жилого назначения требует перехода от простой циркуляции воздуха к контролируемому процессу воздухозамещения с минимизацией энергетических потерь. Приточно-вытяжная установка Cooper&Hunter CH-HRV10K2 представляет собой электромеханическую систему, предназначенную для обеспечения постоянного притока очищенного наружного воздуха и удаления отработанных воздушных масс. В основе функционирования данной модели лежит принцип энтальпийной рекуперации, что радикально отличает её от систем с простым температурным обменом.

Техническая идентификация и позиционирование

Установка CH-HRV10K2 относится к сегменту высокопроизводительных решений в линейке HRV (Heat Recovery Ventilation) от Cooper&Hunter. С номинальным расходом воздуха 1000 м³/ч, данное устройство ориентировано на обслуживание объектов средней площади: офисных пространств открытого типа (open space), конференц-залов, медицинских центров, крупных частных резиденций и объектов общественного питания. Инженерная ценность модели заключается в балансе между габаритными размерами и аэродинамической эффективностью, что позволяет интегрировать её в системы с ограниченным межпотолочным пространством без критической потери статического давления.

Термодинамическая архитектура: Энтальпийный теплообменник

Центральным узлом CH-HRV10K2 является рекуператор, изготовленный из специализированной целлюлозы с полимерным покрытием. В отличие от алюминиевых или пластиковых теплообменников, энтальпийный тип обеспечивает перенос не только явного тепла (температуры), но и скрытого тепла (влаги). Это критически важный параметр для поддержания когнитивного комфорта и предотвращения пересушивания воздуха в зимний период.

Физика процесса основана на диффузии водяного пара через полупроницаемую мембрану теплообменника. Когда теплый и влажный вытяжной воздух из помещения проходит через узкие каналы рекуператора, он отдает тепловую энергию и часть влаги приточному воздуху, который в зимнее время является холодным и сухим. Летом процесс инвертируется: приточный горячий воздух охлаждается и осушается за счет выбрасываемого кондиционированного воздуха из помещения. Это снижает нагрузку на системы кондиционирования до 30%, что является весомым аргументом в пользу долгосрочной операционной экономии.

Аэродинамические показатели и характеристика потоков

Эффективность любой вентиляционной установки определяется её способностью преодолевать сопротивление воздуховодов, фильтров и распределительных устройств (диффузоров, решеток). Cooper&Hunter CH-HRV10K2 обладает внешним статическим давлением в 100 Па при номинальном расходе. Для инженера-проектировщика это означает возможность построения разветвленной сети воздуховодов общей протяженностью до 25-30 метров при правильном расчете сечений.

Внутренняя компоновка устройства минимизирует турбулентность. Использование центробежных вентиляторов с загнутыми вперед лопатками обеспечивает стабильный ламинарный поток при относительно низких оборотах. Это напрямую влияет на акустические характеристики. Уровень звукового давления CH-HRV10K2 составляет около 39-42 дБ(А) в зависимости от режима работы, что при надлежащей шумоизоляции вентиляционной камеры позволяет эксплуатировать установку в непосредственной близости от рабочих зон.

Фильтрация и стандарты качества воздуха

Очистка воздуха в CH-HRV10K2 реализуется через систему сменных фильтров класса G3 (согласно ГОСТ Р ЕН 779-2014 / ISO 16890). Данный класс фильтрации предназначен для задержания крупных частиц пыли, пуха, насекомых и спор растений. Важно понимать рациональное ограничение: фильтры G3 защищают прежде всего внутренние компоненты установки (вентиляторы и теплообменник) от загрязнения, обеспечивая базовую гигиену воздуха.

Для объектов с повышенными требованиями к чистоте (например, аллергоцентры или высокотехнологичные офисы) рекомендуется установка дополнительных фильтр-боксов класса F7 или H11 в канале после установки. Однако это требует пересчета аэродинамического сопротивления, так как дополнительные фильтры создают значительный перепад давления, который может снизить фактический расход воздуха ниже расчетных 1000 м³/ч.

Система управления и логика автоматизации

Управление установкой CH-HRV10K2 осуществляется через проводной пульт управления, входящий в комплект поставки. Логика системы позволяет выбирать между несколькими скоростями работы вентиляторов, что дает возможность адаптировать интенсивность вентиляции к текущей плотности людей в помещении.

Архитектура автоматики поддерживает интеграцию с внешними датчиками. Наиболее эффективным сценарием является подключение датчика концентрации CO2. В таком режиме установка увеличивает обороты только при превышении заданного порога углекислого газа, что оптимизирует ресурс двигателей и снижает потребление электроэнергии. Также предусмотрен режим Bypass (байпас), который в демисезон позволяет подавать наружный воздух в обход рекуператора. Это актуально прохладными летними ночами, когда необходимо охладить помещение без включения компрессоров кондиционеров.

Инженерные аспекты монтажа и системной интеграции

Установка CH-HRV10K2 предназначена для горизонтального монтажа в подпотолочном пространстве. Корпус выполнен из оцинкованной стали с внутренней тепло- и звукоизоляцией из вспененного полистирола. При проектировании места установки необходимо учитывать следующие критические факторы:

1. Сервисное пространство: С боковой стороны установки должен быть обеспечен беспрепятственный доступ к люку для замены фильтров и инспекции теплообменника. Минимальный зазор — 600 мм от стены.

2. Виброизоляция: Несмотря на сбалансированность вентиляторов, передача структурного шума по жестким шпилькам к перекрытию возможна. Использование пружинных или резиновых виброизоляторов является обязательным стандартом профессионального монтажа.

3. Отвод конденсата: Хотя энтальпийные рекуператоры минимизируют выпадение влаги, в экстремальных условиях (при температуре наружного воздуха ниже -15°C и высокой влажности внутри) конденсат может образовываться. Корпус CH-HRV10K2 оснащен дренажным патрубком, который должен быть подключен к системе канализации через гидрозатвор (сифон) с разрывом струи.

4. Герметичность соединений: Использование гибких вставок между патрубками установки и жесткими воздуховодами позволяет избежать передачи вибраций и компенсировать температурные расширения материалов.

Эксплуатационные ограничения и физические допущения

Для сохранения статуса «» необходимо открыто указать на пределы применимости технологии. Энтальпийный рекуператор Cooper&Hunter CH-HRV10K2 не является универсальным решением для любых условий:

• Температурный лимит: При наружных температурах ниже -10°C эффективность теплообмена может снижаться из-за риска обмерзания целлюлозных слоев. В регионах с суровым климатом обязательна установка электрического преднагревателя (pre-heater) мощностью 3-5 кВт для защиты рекуператора от замерзания.

• Влажностный режим: Установка не предназначена для бассейнов, прачечных и помещений с экстремально высокой влажностью. Избыток влаги может привести к размоканию целлюлозного материала теплообменника и потере его структурной целостности.

• Химическая агрессивность: В условиях производств с выделением едких паров или мелкодисперсной жировой взвеси (кухни ресторанов без мощных зонтов) рекуператор быстро выходит из строя, так как поры целлюлозы необратимо забиваются.

Энергетическая эффективность и экономический расчет

Потребляемая мощность вентиляторов CH-HRV10K2 составляет около 0.35-0.45 кВт в зависимости от нагрузки. При текущей стоимости электроэнергии и учитывая возврат тепла до 75-80%, срок окупаемости установки в сравнении с прямым притоком через клапаны или открытые окна составляет от 2 до 4 отопительных сезонов. Основная экономия достигается не за счет потребления самой установки, а за счет снижения мощности требуемых отопительных приборов и систем кондиционирования.

Регламент технического обслуживания

Для поддержания заявленных характеристик CH-HRV10K2 требует системного подхода к сервису:

• Ежеквартально: Очистка или замена воздушных фильтров. Забитые фильтры повышают нагрузку на двигатели и снижают объем притока, что может привести к перегреву обмоток.

• Раз в два года: Извлечение рекуператора и его очистка сухим способом (пылесосом с мягкой щеткой). Промывка водой энтальпийных обменников Cooper&Hunter запрещена, так как это разрушает гигроскопичный слой.

• Ежегодно: Проверка дренажной системы, очистка лопастей вентиляторов от налипшей пыли (разбалансировка ведет к шуму и преждевременному износу подшипников).

Сравнительный анализ в контексте рыночных альтернатив

При сравнении CH-HRV10K2 с конкурентными моделями (например, роторными рекуператорами или установками с пластинчатыми алюминиевыми теплообменниками), выбор в пользу данной модели обусловлен отсутствием необходимости в массивном узле привода ротора и отсутствием подмеса вытяжного воздуха в приточный (что характерно для роторов). В сравнении с алюминиевыми пластинами, CH-HRV10K2 выигрывает за счет сохранения влажности, что делает среду обитания более здоровой без использования увлажнителей воздуха, потребляющих дополнительную энергию и требующих дистиллированной воды.

Заключение: Рациональный выбор для системной вентиляции

Приточно-вытяжная установка Cooper&Hunter CH-HRV10K2 представляет собой выверенное инженерное решение для объектов, где приоритетом является энергоэффективность и поддержание качественного состава воздуха. Её внедрение оправдано в случаях, когда требуется надежная, автономная система с предсказуемыми эксплуатационными расходами. Использование энтальпийного обмена делает данную модель лидером в классе решений для офисов и жилых помещений, обеспечивая не только приток кислорода, но и термодинамический баланс среды.

Правильный выбор вспомогательного оборудования (нагревателей, датчиков CO2) и соблюдение протоколов монтажа позволяют эксплуатировать CH-HRV10K2 в течение 10-15 лет без капитального ремонта. Данный документ служит фундаментальной базой для принятия решения о закупке и проектировании, опираясь на физические законы тепломассообмена и подтвержденные технические параметры оборудования.

Объективная оценка Cooper&Hunter CH-HRV10K2 подтверждает статус установки как надежного компонента инженерной сети здания. Высокая плотность технологических решений на единицу объема корпуса и доступность расходных материалов делают её предпочтительным выбором для специалистов в области ОВиК (отопление, вентиляция и кондиционирование). В конечном итоге, инвестиция в качественную вентиляцию — это инвестиция в производительность труда сотрудников и здоровье жильцов, что является высшим критерием эффективности инженерной системы.

Данная установка демонстрирует высокий уровень инженерной зрелости. Конструкция корпуса минимизирует теплопотери через стенки, а герметичные уплотнители на стыках модулей предотвращают перетоки между грязным и чистым воздухом. Это критически важно для объектов с жесткими санитарными нормами. Точность подгонки деталей и качество подшипников вентиляторов гарантируют длительный межсервисный интервал, что снижает совокупную стоимость владения (TCO).

Анализ надежности компонентов указывает на использование проверенных временем асинхронных двигателей с тепловой защитой. В условиях нестабильного напряжения в электросетях, такая архитектура оказывается более живучей, чем чувствительная электроника некоторых европейских аналогов. В совокупности с развитой сетью сервисных центров Cooper&Hunter, модель CH-HRV10K2 становится безопасным выбором с точки зрения долгосрочной поддержки работоспособности системы.

Подводя итог техническому обзору, следует отметить, что CH-HRV10K2 — это не просто вентилятор в коробке, а сложный инструмент управления микроклиматом. Его эффективность напрямую зависит от качества проекта вентиляции, в который он интегрирован. Соблюдение всех указанных выше рекомендаций и учет ограничений гарантируют создание комфортной и здоровой атмосферы в любом помещении.
