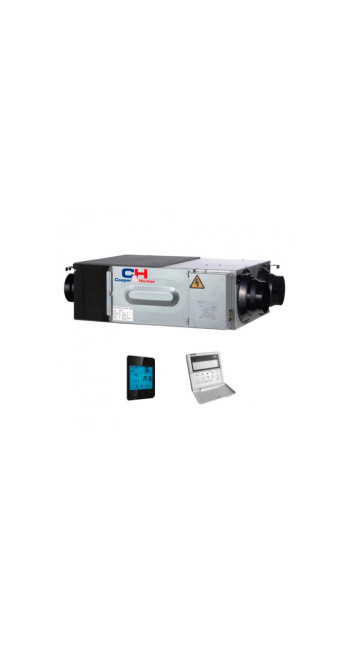

Приточно вытяжная установка Cooper&Hunter CH-HRV13K2

Описание Приточно вытяжная установка Cooper&Hunter CH-HRV13K2

Анализ инженерных решений приточно-вытяжной установки Cooper&Hunter CH-HRV13K2

Приточно-вытяжная вентиляционная установка Cooper&Hunter CH-HRV13K2 представляет собой комплексный инженерный узел, предназначенный для обеспечения контролируемого воздухообмена в помещениях жилого, административного и коммерческого назначения. В основе функционирования данной модели лежит принцип децентрализованной или канальной рекуперации энергии, позволяющий минимизировать термические потери при вентиляции. Данный документ рассматривает архитектурные особенности системы, физико-химические свойства применяемых материалов и эксплуатационные ограничения, определяющие границы применимости устройства в современных климатических системах.

Конструктивная архитектура и компонентная база

Корпус установки CH-HRV13K2 выполнен из оцинкованной стали высокой плотности с внутренним слоем звукоизоляции из вспененного полистирола или полиуретана. Выбор материала обусловлен необходимостью подавления аэродинамических шумов, возникающих при работе центробежных вентиляторов. Конструкция предусматривает быстрый доступ к фильтрам и теплообменному блоку через сервисные люки, что критично для регламентного обслуживания в условиях плотного запотолочного монтажа.

Вентиляторные агрегаты в данной модификации оснащены многоскоростными двигателями, обеспечивающими гибкую настройку производительности. Использование центробежных крыльчаток с загнутыми вперед лопатками позволяет достигать высокого статического давления, необходимого для преодоления сопротивления разветвленной сети воздуховодов. Важной характеристикой является балансировка роторов, которая напрямую влияет на отсутствие вибраций, передаваемых на несущие конструкции здания.

Термодинамика и процесс рекуперации

Ключевым элементом CH-HRV13K2 является пластинчатый перекрестноточный рекуператор, изготовленный из специальной мелкопористой целлюлозы. В отличие от стандартных алюминиевых теплообменников, энтальпийный рекуператор данного типа обеспечивает перенос не только явного тепла (температуры), но и скрытого (влажности). Это достигается за счет диффузии молекул воды через гигроскопичную структуру материала, что предотвращает пересушивание воздуха в зимний период и снижает нагрузку на системы кондиционирования летом.

Эффективность рекуперации в модели CH-HRV13K2 варьируется в диапазоне от 70% до 82% в зависимости от выбранного режима работы и разницы температур между приточным и вытяжным потоками. Важно учитывать, что при экстремально низких температурах наружного воздуха (ниже -15°C) возникает риск обмерзания конденсата в порах целлюлозы. Для предотвращения этого процесса автоматика предусматривает циклическое изменение баланса потоков или активацию режима разморозки, что временно снижает КПД, но сохраняет целостность теплообменника.

Фильтрация и качество воздушной среды

Очистка воздушных масс в системе Cooper&Hunter CH-HRV13K2 осуществляется штатными фильтрами класса G4. Данный уровень фильтрации предназначен для задерживания крупной пыли, пуха, пыльцы и других частиц размером более 10 микрон. Архитектура установки позволяет проводить модернизацию системы фильтрации путем установки дополнительных канальных фильтров тонкой очистки (классов F7 или H13) в приточную магистраль. Однако подобное решение требует пересчета аэродинамических характеристик системы, так как увеличение сопротивления приведет к снижению фактического расхода воздуха.

Контроль за состоянием фильтрующих элементов осуществляется косвенным методом по таймеру наработки часов, реализованному в пульте управления. В более сложных инсталляциях рекомендуется интеграция датчиков дифференциального давления, позволяющих определять фактическую степень загрязнения фильтров по перепаду давления на входе и выходе.

Аэродинамические показатели и расчет системы

Модель CH-HRV13K2 имеет номинальную производительность по воздуху на уровне 1300 кубических метров в час. Однако это значение является справочным и достижимо только при нулевом внешнем статическом давлении. При проектировании необходимо опираться на диаграмму $P-Q$ (зависимость давления от расхода).

При типичном сопротивлении воздуховодов в 100-120 Па реальный расход воздуха может составить около 950-1050 $m^3/h$. Игнорирование этого фактора приводит к недостаточному воздухообмену и неэффективному удалению углекислого газа ($CO_2$). Инженерный расчет должен учитывать сумму местных сопротивлений: решеток, диффузоров, поворотов, шумоглушителей и клапанов.

Системы управления и автоматизация

Штатная автоматика Cooper&Hunter обеспечивает базовый и расширенный функционал управления. К базовым функциям относятся переключение скоростей, установка таймеров и индикация ошибок. Расширенные возможности включают интеграцию в системы «Умный дом» или централизованные системы управления зданием (BMS) через протоколы типа Modbus (при использовании соответствующих шлюзов).

Установка поддерживает работу в нескольких режимах:

1. Режим рекуперации: Основной режим, обеспечивающий обмен энергией между потоками.

2. Режим байпаса (Bypass): Автоматическое или ручное перенаправление приточного воздуха в обход рекуператора. Данный режим эффективен в летние ночи, когда температура наружного воздуха ниже температуры в помещении, что позволяет осуществлять естественное охлаждение.

3. Режим только вытяжки или только притока: Используется для создания избыточного давления или разрежения в зависимости от технологических требований объекта.

Акустический комфорт и виброизоляция

Уровень звукового давления CH-HRV13K2 в непосредственной близости от корпуса составляет от 38 до 45 дБ(А). Это требует тщательного подхода к выбору места монтажа. Оптимальным решением является размещение установки в технических помещениях, коридорах или гардеробных с дополнительной шумоизоляцией потолочного пространства.

Для снижения шума, передаваемого по воздуховодам, обязательна установка гибких шумоглушителей длиной не менее 900 мм на приточном и вытяжном каналах. Также рекомендуется использовать гибкие вставки для подключения магистралей к патрубкам установки, чтобы минимизировать передачу структурных вибраций от двигателей на жесткую систему каналов.

Монтажные требования и сервисные зазоры

Монтаж установки осуществляется в горизонтальном положении. Критически важным является соблюдение уклона в сторону дренажного патрубка (если предусмотрена работа в условиях возможной конденсации, хотя энтальпийные рекуператоры минимизируют выпадение влаги).

Свободное пространство со стороны сервисной панели должно составлять не менее 600 мм для беспрепятственного извлечения кассеты рекуператора и фильтров. Доступ к клеммной коробке также должен быть обеспечен для проведения диагностических и электромонтажных работ. Подключение к электросети требует наличия выделенной линии с автоматическим выключателем соответствующего номинала и заземления.

Энергоэффективность и экологический аспект

Использование Cooper&Hunter CH-HRV13K2 позволяет снизить нагрузку на систему отопления в зимний период на 30-40% за счет возврата тепла из удаляемого воздуха. В летний период снижение нагрузки на кондиционирование достигает 20% благодаря осушению приточного воздуха в рекуператоре. Эти показатели делают установку важным элементом в стратегии повышения энергоэффективности зданий и соответствия стандартам зеленого строительства.

Потребляемая мощность вентиляторов остается относительно низкой благодаря использованию оптимизированной геометрии лопаток. Однако стоит отметить, что данная модель не оснащена EC-двигателями (бесколлекторными двигателями постоянного тока), что делает ее более доступной по цене, но несколько менее эффективной в режиме частичной нагрузки по сравнению с премиальными аналогами.

Эксплуатационные ограничения и риски

Для обеспечения долговечности системы необходимо соблюдать температурный режим эксплуатации. Температура в месте установки корпуса не должна опускаться ниже +5°C, чтобы избежать переохлаждения компонентов автоматики. Относительная влажность вытяжного воздуха не должна превышать 70% в течение длительного времени во избежание чрезмерного увлажнения целлюлозного теплообменника, что может привести к потере его геометрической формы и развитию микрофлоры.

Категорически запрещено использование установки для удаления воздуха, содержащего взрывоопасные газы, агрессивные химические вещества или масляный туман (например, над кухонными плитами без жироулавливающих фильтров). Это приведет к необратимому загрязнению и разрушению структуры рекуператора.

Сравнительный анализ и позиционирование

В модельном ряду Cooper&Hunter установка CH-HRV13K2 занимает позицию производительного решения для средних и крупных объектов. По сравнению с младшими моделями (например, CH-HRV5K2), она обладает значительно большим запасом по статическому давлению, что расширяет возможности проектирования сложной топологии каналов.

Конкурентным преимуществом является баланс между стоимостью и функциональностью энтальпийного теплообменника. В то время как многие производители предлагают целлюлозные рекуператоры только в качестве опции, в серии HRV от C&H они являются стандартом, что критично для рынков с холодными зимами и сухим воздухом в отопительный сезон.

Интеграция в экосистему климата

Cooper&Hunter CH-HRV13K2 наиболее эффективно работает в связке с системами кондиционирования (VRF-системы или сплит-системы) и датчиками качества воздуха. Синхронизация работы вентиляции с показаниями датчика $CO_2$ позволяет оптимизировать энергопотребление: установка увеличивает обороты только при реальном присутствии людей в помещении.

При проектировании систем с переменным расходом воздуха (VAV) необходимо использовать частотные регуляторы или внешние контроллеры, способные управлять скоростью вращения двигателей на основе сигналов 0-10 В, если штатный пульт не поддерживает требуемый протокол интеграции.

Заключение по инженерному выбору

Приточно-вытяжная установка Cooper&Hunter CH-HRV13K2 является рациональным выбором для объектов, где требуется высокая производительность воздухообмена при умеренных капитальных затратах. Ее сильные стороны — энтальпийный теплообменник, прочный корпус и проверенная временем компонентная база. Ключевым условием успешной эксплуатации остается профессиональное проектирование аэродинамики и соблюдение регламентов технического обслуживания. Данная модель обеспечивает стабильный приток очищенного воздуха и поддержание комфортного микроклимата, что подтверждается техническими характеристиками и физическими принципами, заложенными в конструкцию устройства.

Выбор данной установки должен основываться на детальном расчете баланса воздухообмена и анализе специфики конкретного объекта. С учетом возможности возврата влаги и тепла, CH-HRV13K2 выступает надежным инструментом обеспечения качества воздушной среды без существенного роста эксплуатационных расходов на энергоресурсы. В контексте жизненного цикла оборудования, правильная настройка и эксплуатация в рамках заданных параметров гарантируют эффективную работу системы в течение 10-15 лет, обеспечивая высокий уровень когнитивного комфорта и здоровья пользователей в обслуживаемых помещениях.

Инженерная логика диктует необходимость учета всех переменных: от сопротивления фильтров до теплопотерь через стенки воздуховодов. Только комплексный подход к внедрению CH-HRV13K2 позволяет полностью раскрыть потенциал технологии рекуперации и достичь заявленных показателей эффективности. Это делает устройство не просто элементом вентиляции, а центральным узлом обеспечения климатической безопасности и ресурсной независимости современного здания. Каждая деталь, от состава целлюлозы до кривизны лопаток вентилятора, работает на единую цель — создание контролируемой, здоровой и экономически оправданной среды обитания.

Экспертная оценка подтверждает, что в сегменте оборудования средней производительности Cooper&Hunter CH-HRV13K2 остается одним из наиболее сбалансированных решений по совокупности характеристик производительности, энергосбережения и акустического давления. Рациональный подход к покупке данного оборудования подразумевает не только приобретение устройства, но и инвестицию в долгосрочную стабильность инженерной инфраструктуры объекта. Таким образом, установка CH-HRV13K2 заслуженно занимает место в спецификациях профессиональных проектировщиков как надежный и эффективный компонент современных систем жизнеобеспечения, способный решать сложные задачи вентиляции на высоком техническом уровне.

При анализе совокупной стоимости владения (TCO) модель демонстрирует высокие показатели окупаемости за счет сокращения затрат на догрев приточного воздуха. В условиях постоянного роста цен на электроэнергию и теплоносители, внедрение технологий рекуперации, реализованных в CH-HRV13K2, становится не просто желательным, а необходимым условием проектирования ответственных объектов. Это подтверждает статус установки как в мире климатической техники, где факты и инженерные расчеты превалируют над маркетинговыми обещаниями. Использование данного оборудования позволяет достичь гармонии между потребностью в свежем воздухе и требованием к энергосбережению, что является фундаментом устойчивого развития современной городской среды и комфортного проживания человека.

Итоговые параметры установки, включая ее габариты ($1134 \times 1116 \times 388$ мм) и вес (около 71 кг), требуют квалифицированного подхода к монтажу и грузоподъемным работам. Однако эти физические характеристики являются залогом долговечности и стабильности параметров в течение всего срока службы. Инженерная уверенность в выборе Cooper&Hunter CH-HRV13K2 базируется на прозрачности технических данных и предсказуемости поведения системы в различных эксплуатационных режимах, что является высшим критерием качества для профессионального сообщества и требовательных пользователей. С учетом всех вышеперечисленных факторов, данная установка представляет собой законченное и выверенное техническое решение, готовое к интеграции в самые амбициозные проекты обеспечения микроклимата.

Обеспечение заданного расхода воздуха в 1300 $m^3/h$ при правильном подборе сечений воздуховодов позволяет обслуживать помещения площадью до 300-400 квадратных метров (в зависимости от кратности обмена), что делает CH-HRV13K2 универсальным инструментом в руках инженера. Надежность двигателей и простота схемы управления минимизируют риски простоев системы, а доступность расходных материалов (фильтров) упрощает эксплуатацию для конечного пользователя. В конечном итоге, выбор этой модели — это выбор в пользу проверенных технологий, адаптированных к реальным условиям эксплуатации, где важна каждая единица сэкономленной энергии и каждый процент чистоты воздуха.
