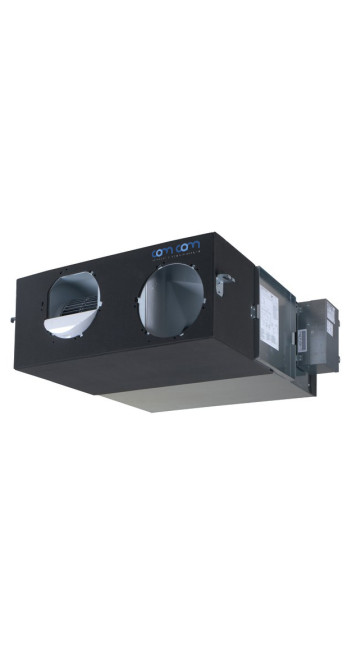

Приточно вытяжная установка Daikin VAM1000J8

Описание Приточно вытяжная установка Daikin VAM1000J8

Техническая архитектура и эксплуатационный анализ приточно-вытяжной установки Daikin VAM1000J8

Приточно-вытяжная вентиляционная установка Daikin VAM1000J8 представляет собой инженерную систему промышленного класса, предназначенную для обеспечения воздухообмена в помещениях среднего и крупного объема с интенсивностью до 1000 кубических метров в час. В отличие от стандартных систем механической вентиляции, серия VAM (Ventilation with Air Management) реализует концепцию энтальпийной рекуперации, что позволяет трансформировать не только температурную энергию, но и скрытую теплоту, содержащуюся в водяном паре. Данный документ анализирует конструктивные особенности, аэродинамические характеристики и эксплуатационные ограничения модели VAM1000J8, предоставляя доказательную базу для проектирования и интеграции системы в современные климатические комплексы.

1. Физика энтальпийного теплообмена и материаловедение

Центральным узлом Daikin VAM1000J8 является перекрестноточный теплообменник, изготовленный из специальной гигроскопической бумаги (High Efficiency Paper — HEP). В отличие от алюминиевых или пластиковых рекуператоров, которые передают только явную теплоту (изменение температуры), бумажный элемент обладает пористой структурой, проницаемой для молекул воды, но непроницаемой для загрязнителей и газов.

Процесс тепломассообмена в установке VAM1000J8 строится на принципе выравнивания парциального давления водяного пара между приточным и вытяжным потоками. В зимний период избыточная влажность удаляемого воздуха передается сухому приточному воздуху. Это исключает проблему пересушивания воздуха, характерную для систем с роторными или пластинчатыми алюминиевыми рекуператорами, и снижает нагрузку на увлажнители. В летний период процесс инвертируется: приточный теплый и влажный воздух охлаждается и осушается за счет вытяжного потока, что снижает затраты энергии на кондиционирование.

Эффективность теплообмена в модели VAM1000J8 варьируется в зависимости от выбранной скорости вентилятора и режима работы. При номинальном расходе воздуха температурная эффективность достигает 74%, а энтальпийная эффективность (суммарный КПД по теплу и влаге) составляет около 63% в режиме нагрева. Эти показатели подтверждают рациональность использования установки в регионах с умеренным и холодным климатом, где затраты на подготовку воздуха составляют значительную часть эксплуатационных расходов.

2. Аэродинамические характеристики и производительность

Daikin VAM1000J8 спроектирована для работы в разветвленных сетях воздуховодов. Одним из ключевых параметров для инженера является внешнее статическое давление (ESP — External Static Pressure). Для данной модели номинальное давление составляет 100 Па, однако система способна развивать до 145 Па на сверхвысокой скорости.

Важно понимать зависимость расхода воздуха от сопротивления сети. При увеличении аэродинамического сопротивления (длинные трассы, наличие фильтров тонкой очистки, большое количество поворотов) фактический расход воздуха будет снижаться ниже отметки 1000 м³/ч. Использование вентиляторов с оптимизированной формой лопаток и современными двигателями позволяет минимизировать удельную мощность вентилятора (SFP), что критично для соответствия стандартам энергоэффективности зданий.

В установке реализовано три ступени регулирования скорости:

1. Сверхвысокая (Extra High): Обеспечивает максимальный расход для быстрого обновления воздуха.

2. Высокая (High): Оптимальный режим для повседневной эксплуатации при полной загрузке помещения.

3. Низкая (Low): Фоновый режим с минимальным уровнем шума и энергопотребления.

Уровень звукового давления при работе на высокой скорости составляет около 38 дБ(А) (измерения проводятся на расстоянии 1.5 метра от корпуса в полубезэховой камере). При снижении скорости до минимума шум падает до 33-35 дБ(А). Однако при проектировании необходимо учитывать вибрационную передачу и шум, распространяющийся по воздуховодам, что требует установки шумоглушителей на приточной и вытяжной линиях.

3. Режимы работы и логика управления

VAM1000J8 поддерживает три основных режима обработки воздуха, которые выбираются автоматически или принудительно:

• Режим теплообмена (Heat Exchange Mode): Приточный и вытяжной потоки проходят через рекуператор. Это основной энергосберегающий режим.

• Режим байпасирования (Bypass Mode): Воздух проходит мимо теплообменника. Этот режим активируется функцией Night Free Cooling (ночное свободное охлаждение). Если в летний период температура наружного воздуха ночью опускается ниже температуры внутри помещения, система подает прохладный воздух напрямую, минуя рекуперацию, что естественным образом охлаждает здание и снижает нагрузку на систему кондиционирования.

• Автоматический режим (Auto Mode): Система самостоятельно переключается между байпасом и теплообменом на основе данных от встроенных датчиков температуры.

Особое внимание заслуживает интеграция с датчиком CO2 (опция). При повышении концентрации углекислого газа установка автоматически увеличивает кратность воздухообмена. Это реализует концепцию вентиляции по требованию (DCV — Demand Controlled Ventilation), обеспечивая баланс между качеством воздуха и энергосбережением.

4. Системная интеграция и управление по протоколу DIII-Net

Daikin VAM1000J8 — это не просто автономный прибор, а элемент экосистемы Daikin. Установка штатно оснащена интерфейсом для подключения к шине DIII-Net. Это позволяет объединять установку с внутренними блоками систем VRV или Sky Air в единую группу управления.

Синхронизация работы вентиляции и кондиционирования дает следующие преимущества:

1. Единый пульт управления: Для управления всей климатической системой используется один контроллер (например, BRC1E53 или BRC1H52W).

2. Взаимозависимый пуск: Вентиляция может включаться одновременно с кондиционером или работать по индивидуальному графику.

3. Индикация загрязнения фильтров: Система отслеживает время наработки и выводит уведомление о необходимости технического обслуживания на центральный пульт.

Для интеграции в системы диспетчеризации здания (BMS) могут использоваться шлюзы BACnet или Modbus, что делает VAM1000J8 пригодной для использования в «умных» зданиях и коммерческих объектах с централизованным управлением.

5. Монтаж, фильтрация и сервисное обслуживание

Компактная высота корпуса (всего 387 мм) позволяет монтировать установку в пространстве за подвесным потолком. Однако при планировании монтажа необходимо предусмотреть сервисные люки для доступа к теплообменному элементу и вентиляторам. Вес установки составляет 54 кг, что требует использования надежных виброизолированных креплений для предотвращения передачи структурных шумов на каркас здания.

Система фильтрации в базовой комплектации включает два фильтра класса G3 (ISO Coarse 50%). Этого достаточно для защиты теплообменника от крупной пыли и насекомых. Для обеспечения высокого качества воздуха в городских условиях рекомендуется дооснащение установки фильтрами тонкой очистки класса F7 (ePM1 50-65% по ISO 16890), которые устанавливаются в специальный слот внутри корпуса или во внешнюю кассету.

Техническое обслуживание установки минимизировано:

• Очистка теплообменника: Бумажный элемент HEP нельзя мыть водой. Очистка производится пылесосом или сжатым воздухом (с осторожностью) не чаще одного раза в два года в зависимости от условий эксплуатации.

• Замена фильтров: Стандартный интервал обслуживания составляет 3-6 месяцев. Пренебрежение заменой фильтров ведет к росту сопротивления, падению расхода воздуха и перегреву двигателей вентиляторов.

6. Ограничения и инженерные допущения

Несмотря на высокую надежность, эксплуатация Daikin VAM1000J8 требует соблюдения ряда условий:

1. Температурный диапазон: Установка рассчитана на работу при температуре наружного воздуха от -15°C до +50°C. При эксплуатации в регионах, где температура опускается ниже -10°C, существует риск обмерзания влаги в порах бумажного рекуператора. В таких условиях обязательна установка электрического или водяного преднагревателя (Pre-heater) перед входом в установку, который будет подогревать приточный воздух до безопасного уровня.

2. Влажностный режим: Не рекомендуется использовать установку в помещениях с экстремально высокой влажностью (бассейны, прачечные), так как гигроскопическая бумага может переувлажниться, что приведет к потере структурной прочности и снижению эффективности теплообмена.

3. Герметичность: Эффективность рекуперации напрямую зависит от герметичности здания. При наличии значительных инфильтрационных потоков (сквозняков) баланс давлений нарушается, и реальная экономия энергии снижается.

7. Сравнительный анализ и обоснование выбора

Выбор модели VAM1000J8 обоснован в сценариях, где требуется высокий расход воздуха при ограниченном бюджете на дополнительное увлажнение. В сравнении с установками, оснащенными роторными рекуператорами, серия VAM выигрывает за счет отсутствия движущихся частей в узле теплообмена, что повышает общую надежность системы и исключает подмес вытяжного воздуха в приточный (при условии правильной балансировки давлений).

В сравнении с пластинчатыми алюминиевыми рекуператорами, VAM1000J8 обеспечивает значительно более высокий уровень комфорта зимой, возвращая влагу в помещение. Это критично для офисных пространств, учебных заведений и жилых объектов, где сухой воздух негативно сказывается на самочувствии и здоровье людей.

Удельное энергопотребление установки (SFP) находится в пределах современных требований ErP, что делает её привлекательной для проектов, проходящих сертификацию по экологическим стандартам (LEED, BREEAM).

8. Экономические аспекты и возврат инвестиций

Инвестиции в установку Daikin VAM1000J8 окупаются за счет снижения эксплуатационных затрат на отопление и кондиционирование. В среднем, использование рекуператора позволяет экономить до 30% энергии на подготовке вентиляционного воздуха. Учитывая длительный срок службы (при надлежащем обслуживании — более 15 лет), система представляет собой рациональное вложение капитала.

Стоит также учитывать косвенную экономию: поддержание стабильной влажности продлевает срок службы элементов интерьера (паркет, мебель из массива) и снижает нагрузку на систему увлажнения, что уменьшает расходы на водоподготовку и электроэнергию.

9. Заключение для проектировщика и инвестора

Daikin VAM1000J8 является сбалансированным инженерным решением для объектов, требующих производительности 1000 м³/ч. Ключевые преимущества — энтальпийный обмен, интеграция в единую сеть управления Daikin и компактные размеры — делают её стандартом в сегменте коммерческой вентиляции.

При проектировании необходимо уделить приоритетное внимание трем факторам: расчету внешнего статического давления для компенсации сопротивления сети, защите от обмерзания в зимний период и обеспечению доступа для сервисного обслуживания. Соблюдение этих условий гарантирует соответствие системы заявленным параметрам и долгосрочную бесперебойную эксплуатацию.

Анализируя совокупную стоимость владения (TCO), модель VAM1000J8 демонстрирует оптимальное соотношение цены, функциональности и надежности, подкрепленное глобальной экспертизой бренда Daikin в области технологий обработки воздуха. Это делает установку приоритетным выбором для осознанного покупателя, ориентированного на технологичность, энергоэффективность и комфортную среду обитания.

Установка VAM1000J8 — это не только инструмент для подачи воздуха, но и высокотехнологичный регулятор климатического баланса, способный адаптироваться к изменяющимся внешним условиям и внутренним нагрузкам. Использование этой модели позволяет создавать современные пространства, отвечающие самым строгим требованиям по качеству воздуха и энергопотреблению. В конечном итоге, выбор Daikin VAM1000J8 — это переход от простой механической вентиляции к интеллектуальному управлению воздушной средой.

Эффективность работы системы в долгосрочной перспективе также поддерживается развитой сетью сервисных центров и доступностью оригинальных запасных частей. Это минимизирует риски простоев и гарантирует сохранение расчетных характеристик на протяжении всего жизненного цикла оборудования. Инженерная продуманность каждого компонента, от профиля крыльчатки до химического состава бумаги теплообменника, подтверждает статус Daikin как технологического лидера отрасли.

Внедрение VAM1000J8 в проект требует ответственного подхода к аэродинамическому расчету. При выборе сечений воздуховодов следует стремиться к минимизации скоростей потока, что не только снизит уровень шума, но и позволит вентиляторам работать в наиболее эффективной зоне своей характеристики. Правильно спроектированная система на базе данной установки обеспечивает невидимый, но ощутимый комфорт, создавая идеальные условия для работы и отдыха.

Таким образом, Daikin VAM1000J8 представляет собой зрелую технологию, прошедшую проверку временем и множеством инсталляций по всему миру. Её техническое совершенство и экономическая эффективность делают данную модель эталоном в своем классе, обеспечивая надежный фундамент для качественной инженерной инфраструктуры любого современного здания. Рациональное использование ресурсов, комфорт потребителя и простота управления — три столпа, на которых строится успех серии VAM и модели VAM1000J8 в частности.

В завершение стоит отметить, что современный рынок вентиляционного оборудования предлагает множество решений, но немногие из них обладают такой степенью интеграции и синергии с системами кондиционирования, как Daikin. Модель VAM1000J8 остается вне конкуренции для тех, кто ценит системный подход и безупречное качество исполнения.
